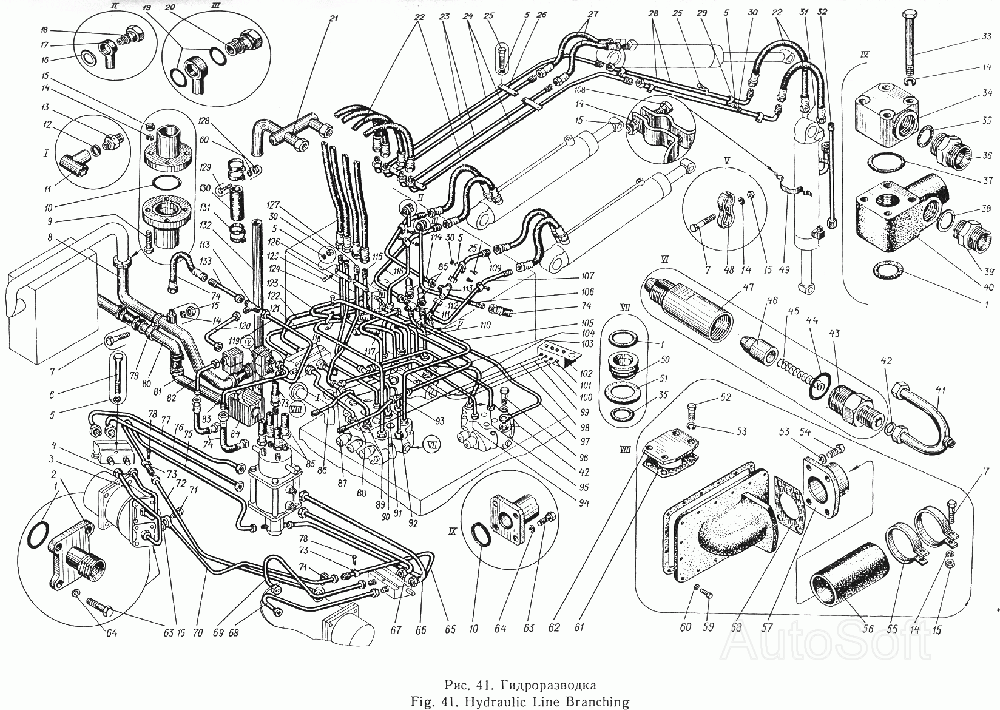

Гідророзводка
100%
Назва деталі
Кільце У- х
Заводський номер
У-40Х35-2
Кількість на модель
9
№
1
Назва деталі
Штуцер
Заводський номер
09.21.71.000
Кількість на модель
4
№
2
Назва деталі
Труба гідромотора ходу XIV
Заводський номер
09.21.69.000
Кількість на модель
1
№
3
Назва деталі
Труба гідромотора ходу XIII
Заводський номер
09.21.68.000
Кількість на модель
1
№
4
Назва деталі
Шайба
Заводський номер
ГОСТ 6402—70
Кількість на модель
24
№
5
Назва деталі
Болт
Заводський номер
09.12.00.015
Кількість на модель
6
№
6
Назва деталі
Bolt Mx
Заводський номер
ГОСТ 7798—70
Кількість на модель
6
№
7
Назва деталі
Труба крана II
Заводський номер
09.21.37.000
Кількість на модель
1
№
8
Назва деталі
Кільце У- х
Заводський номер
ГОСТ 9833—61
Кількість на модель
4
№
10
Назва деталі
Труба гідромотора повороту II
Заводський номер
09.21.13.000
Кількість на модель
1
№
11
Назва деталі
Кільце ущільнювальне
Заводський номер
11.08.01.229
Кількість на модель
4
№
12
Назва деталі
Штуцер
Заводський номер
09.21.00.023
Кількість на модель
4
№
13
Назва деталі
Гайка M
Заводський номер
ГОСТ 6915—70
Кількість на модель
14
№
15
Назва деталі
Прокладка
Заводський номер
09.21.00.016
Кількість на модель
6
№
16
Назва деталі
Труба гідромотора повороту зливна
Заводський номер
09.21.32.000
Кількість на модель
1
№
17
Назва деталі
Гвинт
Заводський номер
09.21.00.002
Кількість на модель
1
№
18
Назва деталі
Кільце ущільнювальне
Заводський номер
11.22.47.203
Кількість на модель
2
№
19
Назва деталі
Гвинт
Заводський номер
50.45.74.513
Кількість на модель
1
№
20
Назва деталі
Трійник
Заводський номер
09.21.72.000
Кількість на модель
1
№
21
Назва деталі
Рукав
Заводський номер
FAD1PV2NP 20X1000 А1А1
Кількість на модель
10
№
22
Назва деталі
Трубка циліндра рукоятки
Заводський номер
02.21.14.000
Кількість на модель
2
№
23
Назва деталі
Труба циліндра ковша V
Заводський номер
02.21.11.000
Кількість на модель
2
№
24
Назва деталі
Скоба знімна
Заводський номер
02.01.00.007
Кількість на модель
7
№
26
Назва деталі
Рукав
Заводський номер
FAD1PV2NP 20X650 А1А1
Кількість на модель
2
№
27
Назва деталі
Труба циліндра ковша III
Заводський номер
09.21.43.000
Кількість на модель
2
№
28
Назва деталі
Хомут
Заводський номер
02.21.00.008
Кількість на модель
6
№
29
Назва деталі
Гайка M
Заводський номер
ГОСТ 5915—70
Кількість на модель
10
№
30
Назва деталі
Труба циліндра ковша VII
Заводський номер
09.21.34.000
Кількість на модель
1
№
31
Назва деталі
Труба циліндра ковша VIII
Заводський номер
09.21.35.000
Кількість на модель
1
№
32
Назва деталі
гвинт
Заводський номер
Болт
Кількість на модель
8
№
33
Назва деталі
Перехідник
Заводський номер
Переходник
Кількість на модель
2
№
34
Назва деталі
Штуцер
Заводський номер
09.16.00.005
Кількість на модель
2
№
36
Назва деталі
Прокладка
Заводський номер
09.21.00.024
Кількість на модель
2
№
38
Назва деталі
Штуцер
Заводський номер
09.21.00.021
Кількість на модель
2
№
39
Назва деталі
Клапан запобіжний
Заводський номер
521-20-06.00
Кількість на модель
2
№
40
Назва деталі
Труба зворотних клапанів II
Заводський номер
02.21.31.000
Кількість на модель
1
№
41
Назва деталі
Прокладка
Заводський номер
50.45.74.535
Кількість на модель
4
№
42
Назва деталі
Штуцер
Заводський номер
02.21.38.008
Кількість на модель
2
№
43
Назва деталі
Пружина
Заводський номер
02.21.37.004
Кількість на модель
2
№
45
Назва деталі
Золотник
Заводський номер
02.21.37.002
Кількість на модель
2
№
46
Назва деталі
Корпус
Заводський номер
02.21.38.007
Кількість на модель
2
№
47
Назва деталі
Скоба
Заводський номер
03.67.00.011
Кількість на модель
2
№
48
Назва деталі
Напівхомут
Заводський номер
09.21.00.041
Кількість на модель
3
№
49
Назва деталі
Втулка
Заводський номер
09.21.00.011
Кількість на модель
3
№
50
Назва деталі
Прокладка
Заводський номер
09.21.00019
Кількість на модель
4
№
51
Назва деталі
Хомут
Заводський номер
09.21.00.014
Кількість на модель
1
№
55
Назва деталі
Рукав дюритовий У-, l=
Заводський номер
ТУ3800.56.016
Кількість на модель
1
№
56
Назва деталі
Труба всмоктувальна
Заводський номер
09.21.01.000
Кількість на модель
1
№
57
Назва деталі
Прокладка
Заводський номер
09.21.00.007
Кількість на модель
1
№
58
Назва деталі
гвинт
Заводський номер
ГОСТ 7798-70
Кількість на модель
16
№
59
Назва деталі
Прокладка
Заводський номер
09.21.00.336
Кількість на модель
1
№
61
Назва деталі
Кришка
Заводський номер
09.21.00.035
Кількість на модель
1
№
62
Назва деталі
Труба гідромотора ходу дренажна II
Заводський номер
09.21.20.000
Кількість на модель
1
№
65
Назва деталі
Труба гідромотора ходу VI
Заводський номер
09.21.59.000
Кількість на модель
1
№
66
Назва деталі
Труба гідромотора ходу V
Заводський номер
09.21.58.000
Кількість на модель
1
№
67
Назва деталі
Труба гідромотора ходу XII
Заводський номер
09.21.67.000
Кількість на модель
1
№
68
Назва деталі
Труба гідромотора ходу XI
Заводський номер
09.21.66.000
Кількість на модель
1
№
69
Назва деталі
Труба гідромотора ходу дренажна V
Заводський номер
09.21.18.000
Кількість на модель
1
№
70
Назва деталі
Труба гідромотора ходу дренажна VI
Заводський номер
09.21.70.000
Кількість на модель
1
№
72
Назва деталі
Хомут
Заводський номер
09.21.00.027
Кількість на модель
3
№
73
Назва деталі
Рукав
Заводський номер
FADIPV2NP 20X400 А1А1
Кількість на модель
4
№
74
Назва деталі
Труба гідромотора ходу дренажна IV
Заводський номер
09.21.65.000
Кількість на модель
1
№
75
Назва деталі
Труба гідромотора ходу IX
Заводський номер
09.21.62.000
Кількість на модель
1
№
76
Назва деталі
Труба гідромотора ходу X
Заводський номер
09.21.63.000
Кількість на модель
1
№
77
Назва деталі
Хомут
Заводський номер
09.21.00.030
Кількість на модель
2
№
79
Назва деталі
Труба крана III
Заводський номер
09.21.38.000
Кількість на модель
1
№
80
Назва деталі
Труба крана IV
Заводський номер
09.21.39.000
Кількість на модель
1
№
81
Назва деталі
Труба нагнітальна VII
Заводський номер
09.21.08.000
Кількість на модель
1
№
82
Назва деталі
Труба нагнітальна II
Заводський номер
09.21.03.000
Кількість на модель
1
№
83
Назва деталі
Кран триходовий
Заводський номер
09.21.55.000
Кількість на модель
1
№
84
Назва деталі
Рукав
Заводський номер
FABIPV2NP 20X900 A1A1
Кількість на модель
4
№
85
Назва деталі
Труба нагнітальна I
Заводський номер
09.21.02.000
Кількість на модель
1
№
86
Назва деталі
Трійник
Заводський номер
09.21.00.029
Кількість на модель
2
№
87
Назва деталі
Труба нагнітальна III
Заводський номер
09.21.04.000
Кількість на модель
1
№
88
Назва деталі
Труба циліндра рукояті V
Заводський номер
09.21.46.000
Кількість на модель
1
№
89
Назва деталі
Труба гідромотора ходу II
Заводський номер
09.21.31.000
Кількість на модель
1
№
90
Назва деталі
Труба циліндра рукояті VI
Заводський номер
09.21.47.000
Кількість на модель
1
№
91
Назва деталі
Труба нагнітальна V
Заводський номер
09.21.06.000
Кількість на модель
1
№
92
Назва деталі
Трійник
Заводський номер
09.21.00.032
Кількість на модель
1
№
93
Назва деталі
Труба циліндра рукояті I
Заводський номер
09.21.16.000
Кількість на модель
1
№
94
Назва деталі
Труба циліндра рукояті II
Заводський номер
09.21.17.000
Кількість на модель
1
№
95
Назва деталі
Гвинт
Заводський номер
50.45.74.501
Кількість на модель
1
№
96
Назва деталі
Труба зворотних клапанів
Заводський номер
09.21.53.000
Кількість на модель
1
№
97
Назва деталі
Трубка манометра I
Заводський номер
09.21.41.000
Кількість на модель
1
№
98
Назва деталі
Трубка манометра II
Заводський номер
09.21.42.000
Кількість на модель
1
№
99
Назва деталі
Трубка манометра IV
Заводський номер
09.21.49.000
Кількість на модель
1
№
100
Назва деталі
Трубка манометра III
Заводський номер
09.21.48.000
Кількість на модель
1
№
101
Назва деталі
Встановлення манометра
Заводський номер
09.21.54.000
Кількість на модель
1
№
102
Назва деталі
Труба нагнітальна IV
Заводський номер
09.21.05.000
Кількість на модель
1
№
103
Назва деталі
Труба нагнітальна VI
Заводський номер
09.21.07.000
Кількість на модель
1
№
104
Назва деталі
Труба гідромотора ходу I
Заводський номер
09.21.30.000
Кількість на модель
1
№
105
Назва деталі
Труба гідромотора ходу зливна
Заводський номер
09.21.33.000
Кількість на модель
1
№
106
Назва деталі
Труба циліндра стріли VI
Заводський номер
09.21.27.000
Кількість на модель
1
№
107
Назва деталі
Труба циліндра стріли III
Заводський номер
09.21.24.000
Кількість на модель
1
№
109
Назва деталі
Труба колектора I
Заводський номер
09.21.28.000
Кількість на модель
1
№
110
Назва деталі
Трійник
Заводський номер
09.21.00.028
Кількість на модель
1
№
111
Назва деталі
Труба циліндра стріли I
Заводський номер
09.21.22.000
Кількість на модель
1
№
112
Назва деталі
Трійник
Заводський номер
09.21.00.031
Кількість на модель
2
№
113
Назва деталі
Труба циліндра стріли IV
Заводський номер
09.21.25.000
Кількість на модель
1
№
114
Назва деталі
Труба циліндра ковша I
Заводський номер
09.21.51.000
Кількість на модель
1
№
115
Назва деталі
Труба циліндра стріли V
Заводський номер
09.21.26.000
Кількість на модель
1
№
116
Назва деталі
Труба циліндра стріли II
Заводський номер
09.21.23.000
Кількість на модель
1
№
117
Назва деталі
Труба гідромотора повороту I
Заводський номер
09.21.12.000
Кількість на модель
1
№
118
Назва деталі
Труба зливна насоса II
Заводський номер
09.21.10.000
Кількість на модель
1
№
119
Назва деталі
Труба зливна насоса I
Заводський номер
09.21.09.000
Кількість на модель
1
№
120
Назва деталі
Труба гідромотора повороту IV
Заводський номер
09.21.15.000
Кількість на модель
1
№
121
Назва деталі
Труба гідромотора повороту III
Заводський номер
09.21.14.000
Кількість на модель
1
№
122
Назва деталі
Труба колектора II
Заводський номер
09.21.29.000
Кількість на модель
1
№
123
Назва деталі
Труба циліндра рукояті III
Заводський номер
09.21.44.000
Кількість на модель
1
№
124
Назва деталі
Труба циліндра ковша II
Заводський номер
09.21.52.000
Кількість на модель
1
№
126
Назва деталі
Труба циліндра рукояті IV
Заводський номер
09.21.45.000
Кількість на модель
1
№
127
Назва деталі
Рукав, L=
Заводський номер
ГОСТ 10362—63
Кількість на модель
4
№
130
Назва деталі
Хомут
Заводський номер
09.21.00-017
Кількість на модель
16
№
131
Назва деталі
Труба крана I
Заводський номер
09.21.36.000
Кількість на модель
1
№
132
Назва деталі
Труба зливна насоса III
Заводський номер
09.21.11.000
Кількість на модель
1
№
133
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кільце У- х | У-40Х35-2 | 9 | 9 | 1 | |||
| 2 | Штуцер | 09.21.71.000 | 4 | 4 | 2 | |||
| 3 | Труба гідромотора ходу XIV | 09.21.69.000 | 1 | 1 | 3 | |||
| 4 | Труба гідромотора ходу XIII | 09.21.68.000 | 1 | 1 | 4 | |||
| 5 | Шайба | ГОСТ 6402—70 | 24 | 24 | 5 | |||
| 6 | Болт | 09.12.00.015 | 6 | 6 | 6 | |||
| 7 | Bolt Mx | ГОСТ 7798—70 | 6 | 6 | 7 | |||
| 8 | Труба крана II | 09.21.37.000 | 1 | 1 | 8 | |||
| 10 | Кільце У- х | ГОСТ 9833—61 | 4 | 4 | 10 | |||
| 11 | Труба гідромотора повороту II | 09.21.13.000 | 1 | 1 | 11 | |||
| 12 | Кільце ущільнювальне | 11.08.01.229 | 4 | 4 | 12 | |||
| 13 | Штуцер | 09.21.00.023 | 4 | 4 | 13 | |||
| 15 | Гайка M | ГОСТ 6915—70 | 14 | 14 | 15 | |||
| 16 | Прокладка | 09.21.00.016 | 6 | 6 | 16 | |||
| 17 | Труба гідромотора повороту зливна | 09.21.32.000 | 1 | 1 | 17 | |||
| 18 | Гвинт | 09.21.00.002 | 1 | 1 | 18 | |||
| 19 | Кільце ущільнювальне | 11.22.47.203 | 2 | 2 | 19 | |||
| 20 | Гвинт | 50.45.74.513 | 1 | 1 | 20 | |||
| 21 | Трійник | 09.21.72.000 | 1 | 1 | 21 | |||
| 22 | Рукав | FAD1PV2NP 20X1000 А1А1 | 10 | 10 | 22 | |||
| 23 | Трубка циліндра рукоятки | 02.21.14.000 | 2 | 2 | 23 | |||
| 24 | Труба циліндра ковша V | 02.21.11.000 | 2 | 2 | 24 | |||
| 26 | Скоба знімна | 02.01.00.007 | 7 | 7 | 26 | |||
| 27 | Рукав | FAD1PV2NP 20X650 А1А1 | 2 | 2 | 27 | |||
| 28 | Труба циліндра ковша III | 09.21.43.000 | 2 | 2 | 28 | |||
| 29 | Хомут | 02.21.00.008 | 6 | 6 | 29 | |||
| 30 | Гайка M | ГОСТ 5915—70 | 10 | 10 | 30 | |||
| 31 | Труба циліндра ковша VII | 09.21.34.000 | 1 | 1 | 31 | |||
| 32 | Труба циліндра ковша VIII | 09.21.35.000 | 1 | 1 | 32 | |||
| 33 | гвинт | Болт | 8 | 8 | 33 | |||
| 34 | Перехідник | Переходник | 2 | 2 | 34 | |||
| 36 | Штуцер | 09.16.00.005 | 2 | 2 | 36 | |||
| 38 | Прокладка | 09.21.00.024 | 2 | 2 | 38 | |||
| 39 | Штуцер | 09.21.00.021 | 2 | 2 | 39 | |||
| 40 | Клапан запобіжний | 521-20-06.00 | 2 | 2 | 40 | |||
| 41 | Труба зворотних клапанів II | 02.21.31.000 | 1 | 1 | 41 | |||
| 42 | Прокладка | 50.45.74.535 | 4 | 4 | 42 | |||
| 43 | Штуцер | 02.21.38.008 | 2 | 2 | 43 | |||
| 45 | Пружина | 02.21.37.004 | 2 | 2 | 45 | |||
| 46 | Золотник | 02.21.37.002 | 2 | 2 | 46 | |||
| 47 | Корпус | 02.21.38.007 | 2 | 2 | 47 | |||
| 48 | Скоба | 03.67.00.011 | 2 | 2 | 48 | |||
| 49 | Напівхомут | 09.21.00.041 | 3 | 3 | 49 | |||
| 50 | Втулка | 09.21.00.011 | 3 | 3 | 50 | |||
| 51 | Прокладка | 09.21.00019 | 4 | 4 | 51 | |||
| 55 | Хомут | 09.21.00.014 | 1 | 1 | 55 | |||
| 56 | Рукав дюритовий У-, l= | ТУ3800.56.016 | 1 | 1 | 56 | |||
| 57 | Труба всмоктувальна | 09.21.01.000 | 1 | 1 | 57 | |||
| 58 | Прокладка | 09.21.00.007 | 1 | 1 | 58 | |||
| 59 | гвинт | ГОСТ 7798-70 | 16 | 16 | 59 | |||
| 61 | Прокладка | 09.21.00.336 | 1 | 1 | 61 | |||
| 62 | Кришка | 09.21.00.035 | 1 | 1 | 62 | |||
| 65 | Труба гідромотора ходу дренажна II | 09.21.20.000 | 1 | 1 | 65 | |||
| 66 | Труба гідромотора ходу VI | 09.21.59.000 | 1 | 1 | 66 | |||
| 67 | Труба гідромотора ходу V | 09.21.58.000 | 1 | 1 | 67 | |||
| 68 | Труба гідромотора ходу XII | 09.21.67.000 | 1 | 1 | 68 | |||
| 69 | Труба гідромотора ходу XI | 09.21.66.000 | 1 | 1 | 69 | |||
| 70 | Труба гідромотора ходу дренажна V | 09.21.18.000 | 1 | 1 | 70 | |||
| 72 | Труба гідромотора ходу дренажна VI | 09.21.70.000 | 1 | 1 | 72 | |||
| 73 | Хомут | 09.21.00.027 | 3 | 3 | 73 | |||
| 74 | Рукав | FADIPV2NP 20X400 А1А1 | 4 | 4 | 74 | |||
| 75 | Труба гідромотора ходу дренажна IV | 09.21.65.000 | 1 | 1 | 75 | |||
| 76 | Труба гідромотора ходу IX | 09.21.62.000 | 1 | 1 | 76 | |||
| 77 | Труба гідромотора ходу X | 09.21.63.000 | 1 | 1 | 77 | |||
| 79 | Хомут | 09.21.00.030 | 2 | 2 | 79 | |||
| 80 | Труба крана III | 09.21.38.000 | 1 | 1 | 80 | |||
| 81 | Труба крана IV | 09.21.39.000 | 1 | 1 | 81 | |||
| 82 | Труба нагнітальна VII | 09.21.08.000 | 1 | 1 | 82 | |||
| 83 | Труба нагнітальна II | 09.21.03.000 | 1 | 1 | 83 | |||
| 84 | Кран триходовий | 09.21.55.000 | 1 | 1 | 84 | |||
| 85 | Рукав | FABIPV2NP 20X900 A1A1 | 4 | 4 | 85 | |||
| 86 | Труба нагнітальна I | 09.21.02.000 | 1 | 1 | 86 | |||
| 87 | Трійник | 09.21.00.029 | 2 | 2 | 87 | |||
| 88 | Труба нагнітальна III | 09.21.04.000 | 1 | 1 | 88 | |||
| 89 | Труба циліндра рукояті V | 09.21.46.000 | 1 | 1 | 89 | |||
| 90 | Труба гідромотора ходу II | 09.21.31.000 | 1 | 1 | 90 | |||
| 91 | Труба циліндра рукояті VI | 09.21.47.000 | 1 | 1 | 91 | |||
| 92 | Труба нагнітальна V | 09.21.06.000 | 1 | 1 | 92 | |||
| 93 | Трійник | 09.21.00.032 | 1 | 1 | 93 | |||
| 94 | Труба циліндра рукояті I | 09.21.16.000 | 1 | 1 | 94 | |||
| 95 | Труба циліндра рукояті II | 09.21.17.000 | 1 | 1 | 95 | |||
| 96 | Гвинт | 50.45.74.501 | 1 | 1 | 96 | |||
| 97 | Труба зворотних клапанів | 09.21.53.000 | 1 | 1 | 97 | |||
| 98 | Трубка манометра I | 09.21.41.000 | 1 | 1 | 98 | |||
| 99 | Трубка манометра II | 09.21.42.000 | 1 | 1 | 99 | |||
| 100 | Трубка манометра IV | 09.21.49.000 | 1 | 1 | 100 | |||
| 101 | Трубка манометра III | 09.21.48.000 | 1 | 1 | 101 | |||
| 102 | Встановлення манометра | 09.21.54.000 | 1 | 1 | 102 | |||
| 103 | Труба нагнітальна IV | 09.21.05.000 | 1 | 1 | 103 | |||
| 104 | Труба нагнітальна VI | 09.21.07.000 | 1 | 1 | 104 | |||
| 105 | Труба гідромотора ходу I | 09.21.30.000 | 1 | 1 | 105 | |||
| 106 | Труба гідромотора ходу зливна | 09.21.33.000 | 1 | 1 | 106 | |||
| 107 | Труба циліндра стріли VI | 09.21.27.000 | 1 | 1 | 107 | |||
| 109 | Труба циліндра стріли III | 09.21.24.000 | 1 | 1 | 109 | |||
| 110 | Труба колектора I | 09.21.28.000 | 1 | 1 | 110 | |||
| 111 | Трійник | 09.21.00.028 | 1 | 1 | 111 | |||
| 112 | Труба циліндра стріли I | 09.21.22.000 | 1 | 1 | 112 | |||
| 113 | Трійник | 09.21.00.031 | 2 | 2 | 113 | |||
| 114 | Труба циліндра стріли IV | 09.21.25.000 | 1 | 1 | 114 | |||
| 115 | Труба циліндра ковша I | 09.21.51.000 | 1 | 1 | 115 | |||
| 116 | Труба циліндра стріли V | 09.21.26.000 | 1 | 1 | 116 | |||
| 117 | Труба циліндра стріли II | 09.21.23.000 | 1 | 1 | 117 | |||
| 118 | Труба гідромотора повороту I | 09.21.12.000 | 1 | 1 | 118 | |||
| 119 | Труба зливна насоса II | 09.21.10.000 | 1 | 1 | 119 | |||
| 120 | Труба зливна насоса I | 09.21.09.000 | 1 | 1 | 120 | |||
| 121 | Труба гідромотора повороту IV | 09.21.15.000 | 1 | 1 | 121 | |||
| 122 | Труба гідромотора повороту III | 09.21.14.000 | 1 | 1 | 122 | |||
| 123 | Труба колектора II | 09.21.29.000 | 1 | 1 | 123 | |||
| 124 | Труба циліндра рукояті III | 09.21.44.000 | 1 | 1 | 124 | |||
| 126 | Труба циліндра ковша II | 09.21.52.000 | 1 | 1 | 126 | |||
| 127 | Труба циліндра рукояті IV | 09.21.45.000 | 1 | 1 | 127 | |||
| 130 | Рукав, L= | ГОСТ 10362—63 | 4 | 4 | 130 | |||
| 131 | Хомут | 09.21.00-017 | 16 | 16 | 131 | |||
| 132 | Труба крана I | 09.21.36.000 | 1 | 1 | 132 | |||
| 133 | Труба зливна насоса III | 09.21.11.000 | 1 | 1 | 133 |
