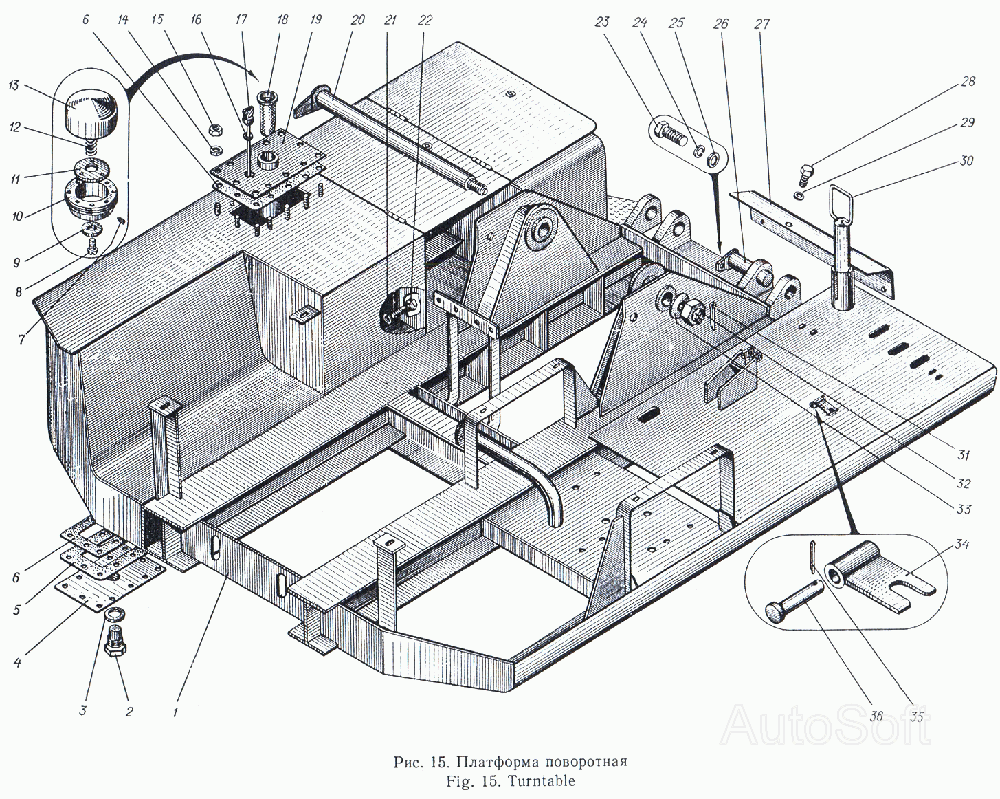

Платформа поворотна
100%
Назва деталі
Платформа поворотна
Заводський номер
09.09.00.000
Кількість на модель
1
№
1
Назва деталі
Диспенсер
Заводський номер
09.09.02.120
Кількість на модель
1
№
2
Назва деталі
Прокладка
Заводський номер
0209.01.005
Кількість на модель
1
№
3
Назва деталі
Кришка нижня
Заводський номер
02.09.02.300
Кількість на модель
1
№
4
Назва деталі
Прокладка
Заводський номер
02.09.01.006
Кількість на модель
2
№
5
Назва деталі
Прокладка
Заводський номер
02.09.01.306
Кількість на модель
2
№
6
Назва деталі
Гвинт Mx
Заводський номер
ГОСТ 1477—64
Кількість на модель
2
№
7
Назва деталі
Гвинт Mx
Заводський номер
ГОСТ 17473—72
Кількість на модель
1
№
8
Назва деталі
Шайба
Заводський номер
02.09.01.304
Кількість на модель
1
№
9
Назва деталі
Корпус
Заводський номер
02.09.01.301
Кількість на модель
1
№
10
Назва деталі
Диск
Заводський номер
02.09.01.320
Кількість на модель
1
№
11
Назва деталі
Пружина
Заводський номер
02.09.01.305
Кількість на модель
1
№
12
Назва деталі
Кришка
Заводський номер
02.09.01.302
Кількість на модель
1
№
13
Назва деталі
Шайба
Заводський номер
ГОСТ 11371—68
Кількість на модель
24
№
14
Назва деталі
Гайка M
Заводський номер
ГОСТ 5915—70
Кількість на модель
24
№
15
Назва деталі
Прокладка
Заводський номер
12.10.00.022
Кількість на модель
1
№
16
Назва деталі
Удар!
Заводський номер
09.09.01.010
Кількість на модель
1
№
17
Назва деталі
Фільтр грубого очищення
Заводський номер
02.09.01.600
Кількість на модель
1
№
18
Назва деталі
Кришка бака
Заводський номер
02.09.01.200
Кількість на модель
1
№
19
Назва деталі
Ось
Заводський номер
02.09.11.000
Кількість на модель
1
№
20
Назва деталі
КІЛЬЦО
Заводський номер
02.15.00.054
Кількість на модель
1
№
21
Назва деталі
Штуцер із фільтром
Заводський номер
02.09.01.410
Кількість на модель
1
№
22
Назва деталі
Bolt Mx
Заводський номер
ГОСТ 7798—70
Кількість на модель
2
№
23
Назва деталі
Шайба
Заводський номер
ГОСТ 6402—70
Кількість на модель
2
№
24
Назва деталі
Палец
Заводський номер
09.09.04.000
Кількість на модель
2
№
26
Назва деталі
Щит
Заводський номер
02.09.00.022
Кількість на модель
1
№
27
Назва деталі
Палец
Заводський номер
02.09.12.000
Кількість на модель
1
№
30
Назва деталі
Шплінт 2x12
Заводський номер
ГОСТ 397—66
Кількість на модель
1
№
31
Назва деталі
Гайка M
Заводський номер
ГОСТ 5918—70
Кількість на модель
1
№
32
Назва деталі
Шайба
Заводський номер
02.09.00.016
Кількість на модель
1
№
33
Назва деталі
Важіль
Заводський номер
02.09.15.010
Кількість на модель
1
№
34
Назва деталі
Палец
Заводський номер
02.09.15.001
Кількість на модель
1
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Платформа поворотна | 09.09.00.000 | 1 | 1 | 1 | |||
| 2 | Диспенсер | 09.09.02.120 | 1 | 1 | 2 | |||
| 3 | Прокладка | 0209.01.005 | 1 | 1 | 3 | |||
| 4 | Кришка нижня | 02.09.02.300 | 1 | 1 | 4 | |||
| 5 | Прокладка | 02.09.01.006 | 2 | 2 | 5 | |||
| 6 | Прокладка | 02.09.01.306 | 2 | 2 | 6 | |||
| 7 | Гвинт Mx | ГОСТ 1477—64 | 2 | 2 | 7 | |||
| 8 | Гвинт Mx | ГОСТ 17473—72 | 1 | 1 | 8 | |||
| 9 | Шайба | 02.09.01.304 | 1 | 1 | 9 | |||
| 10 | Корпус | 02.09.01.301 | 1 | 1 | 10 | |||
| 11 | Диск | 02.09.01.320 | 1 | 1 | 11 | |||
| 12 | Пружина | 02.09.01.305 | 1 | 1 | 12 | |||
| 13 | Кришка | 02.09.01.302 | 1 | 1 | 13 | |||
| 14 | Шайба | ГОСТ 11371—68 | 24 | 24 | 14 | |||
| 15 | Гайка M | ГОСТ 5915—70 | 24 | 24 | 15 | |||
| 16 | Прокладка | 12.10.00.022 | 1 | 1 | 16 | |||
| 17 | Удар! | 09.09.01.010 | 1 | 1 | 17 | |||
| 18 | Фільтр грубого очищення | 02.09.01.600 | 1 | 1 | 18 | |||
| 19 | Кришка бака | 02.09.01.200 | 1 | 1 | 19 | |||
| 20 | Ось | 02.09.11.000 | 1 | 1 | 20 | |||
| 21 | КІЛЬЦО | 02.15.00.054 | 1 | 1 | 21 | |||
| 22 | Штуцер із фільтром | 02.09.01.410 | 1 | 1 | 22 | |||
| 23 | Bolt Mx | ГОСТ 7798—70 | 2 | 2 | 23 | |||
| 24 | Шайба | ГОСТ 6402—70 | 2 | 2 | 24 | |||
| 26 | Палец | 09.09.04.000 | 2 | 2 | 26 | |||
| 27 | Щит | 02.09.00.022 | 1 | 1 | 27 | |||
| 30 | Палец | 02.09.12.000 | 1 | 1 | 30 | |||
| 31 | Шплінт 2x12 | ГОСТ 397—66 | 1 | 1 | 31 | |||
| 32 | Гайка M | ГОСТ 5918—70 | 1 | 1 | 32 | |||
| 33 | Шайба | 02.09.00.016 | 1 | 1 | 33 | |||
| 34 | Важіль | 02.09.15.010 | 1 | 1 | 34 | |||
| 36 | Палец | 02.09.15.001 | 1 | 1 | 36 |
