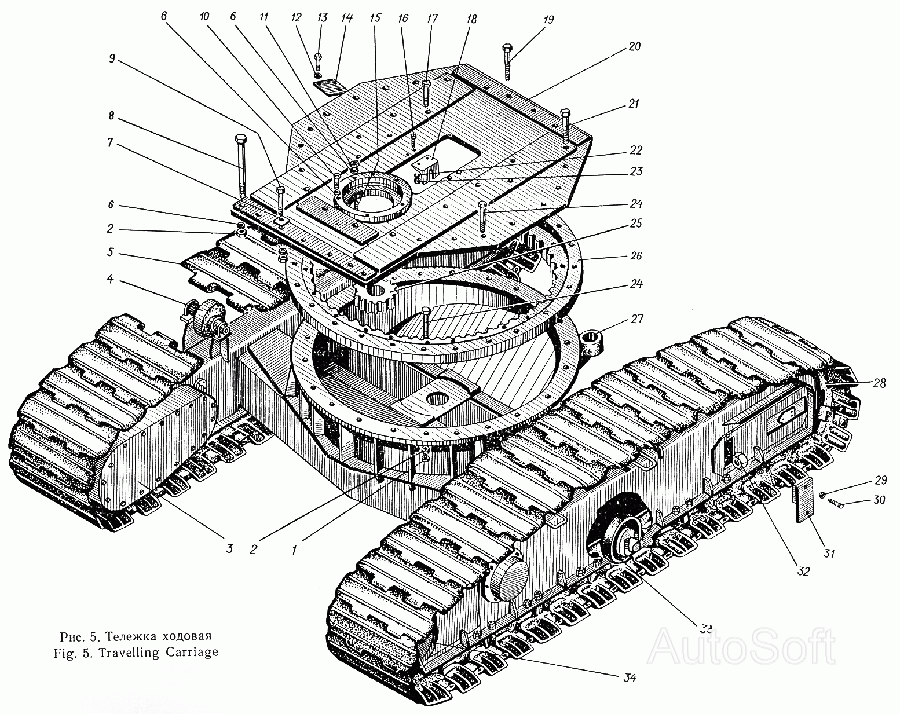

Ходова частина
100%
Назва деталі
Горіх Mx
Заводський номер
ГОСТ 5916—70
Кількість на модель
48
№
1
Назва деталі
Гайка M
Заводський номер
ГОСТ 5915—70
Кількість на модель
65
№
2
Назва деталі
Передача бортова ліва
Заводський номер
09.07.02.000
Кількість на модель
1
№
3
Назва деталі
Каток опорний в зборі
Заводський номер
02.07.08.000
Кількість на модель
4
№
4
Назва деталі
Гусенична стрічка
Заводський номер
02.07.06.000
Кількість на модель
2
№
5
Назва деталі
Шайба
Заводський номер
ГОСТ 6402—70
Кількість на модель
22
№
6
Назва деталі
Шайба
Заводський номер
ГОСТ 10906—66
Кількість на модель
6
№
7
Назва деталі
Болт MH, 5X290
Заводський номер
09.07.00.005
Кількість на модель
1
№
8
Назва деталі
Bolt Mx
Заводський номер
ГОСТ 7798—70
Кількість на модель
6
№
9
Назва деталі
Болт MH, 5X50
Заводський номер
ГОСТ 7808—70
Кількість на модель
2
№
10
Назва деталі
Гайка M
Заводський номер
ГОСТ 2524—70
Кількість на модель
3
№
11
Назва деталі
Кришка
Заводський номер
02.07.00.012
Кількість на модель
1
№
14
Назва деталі
Болт Mxx
Заводський номер
ГОСТ 7817—70
Кількість на модель
3
№
15
Назва деталі
Кутник
Заводський номер
02.07.00.001
Кількість на модель
2
№
18
Назва деталі
Болт Mxx
Заводський номер
09.07.00.006
Кількість на модель
4
№
19
Назва деталі
Плита опорна в зборі
Заводський номер
09.07.00.010
Кількість на модель
1
№
20
Назва деталі
Шестерня
Заводський номер
09.07.00.002
Кількість на модель
1
№
25
Назва деталі
Опора
Заводський номер
ОСТ 22-750-73
Кількість на модель
1
№
26
Назва деталі
Рама ходової візки
Заводський номер
09.07.04.000
Кількість на модель
1
№
27
Назва деталі
Пристрій натягу-
Заводський номер
02.07.05.000
Кількість на модель
2
№
28
Назва деталі
Стопор
Заводський номер
02.07.00.020
Кількість на модель
2
№
31
Назва деталі
Горіх
Заводський номер
02.07.00.004
Кількість на модель
2
№
32
Назва деталі
Каток опорний у зборі
Заводський номер
Каток опорный в сборе
Кількість на модель
12
№
33
Назва деталі
Передача бортова права
Заводський номер
Передача бортовая правая
Кількість на модель
1
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Горіх Mx | ГОСТ 5916—70 | 48 | 48 | 1 | |||
| 2 | Гайка M | ГОСТ 5915—70 | 65 | 65 | 2 | |||
| 3 | Передача бортова ліва | 09.07.02.000 | 1 | 1 | 3 | |||
| 4 | Каток опорний в зборі | 02.07.08.000 | 4 | 4 | 4 | |||
| 5 | Гусенична стрічка | 02.07.06.000 | 2 | 2 | 5 | |||
| 6 | Шайба | ГОСТ 6402—70 | 22 | 22 | 6 | |||
| 7 | Шайба | ГОСТ 10906—66 | 6 | 6 | 7 | |||
| 8 | Болт MH, 5X290 | 09.07.00.005 | 1 | 1 | 8 | |||
| 9 | Bolt Mx | ГОСТ 7798—70 | 6 | 6 | 9 | |||
| 10 | Болт MH, 5X50 | ГОСТ 7808—70 | 2 | 2 | 10 | |||
| 11 | Гайка M | ГОСТ 2524—70 | 3 | 3 | 11 | |||
| 14 | Кришка | 02.07.00.012 | 1 | 1 | 14 | |||
| 15 | Болт Mxx | ГОСТ 7817—70 | 3 | 3 | 15 | |||
| 18 | Кутник | 02.07.00.001 | 2 | 2 | 18 | |||
| 19 | Болт Mxx | 09.07.00.006 | 4 | 4 | 19 | |||
| 20 | Плита опорна в зборі | 09.07.00.010 | 1 | 1 | 20 | |||
| 25 | Шестерня | 09.07.00.002 | 1 | 1 | 25 | |||
| 26 | Опора | ОСТ 22-750-73 | 1 | 1 | 26 | |||
| 27 | Рама ходової візки | 09.07.04.000 | 1 | 1 | 27 | |||
| 28 | Пристрій натягу- | 02.07.05.000 | 2 | 2 | 28 | |||
| 31 | Стопор | 02.07.00.020 | 2 | 2 | 31 | |||
| 32 | Горіх | 02.07.00.004 | 2 | 2 | 32 | |||
| 33 | Каток опорний у зборі | Каток опорный в сборе | 12 | 12 | 33 | |||
| 34 | Передача бортова права | Передача бортовая правая | 1 | 1 | 34 |
