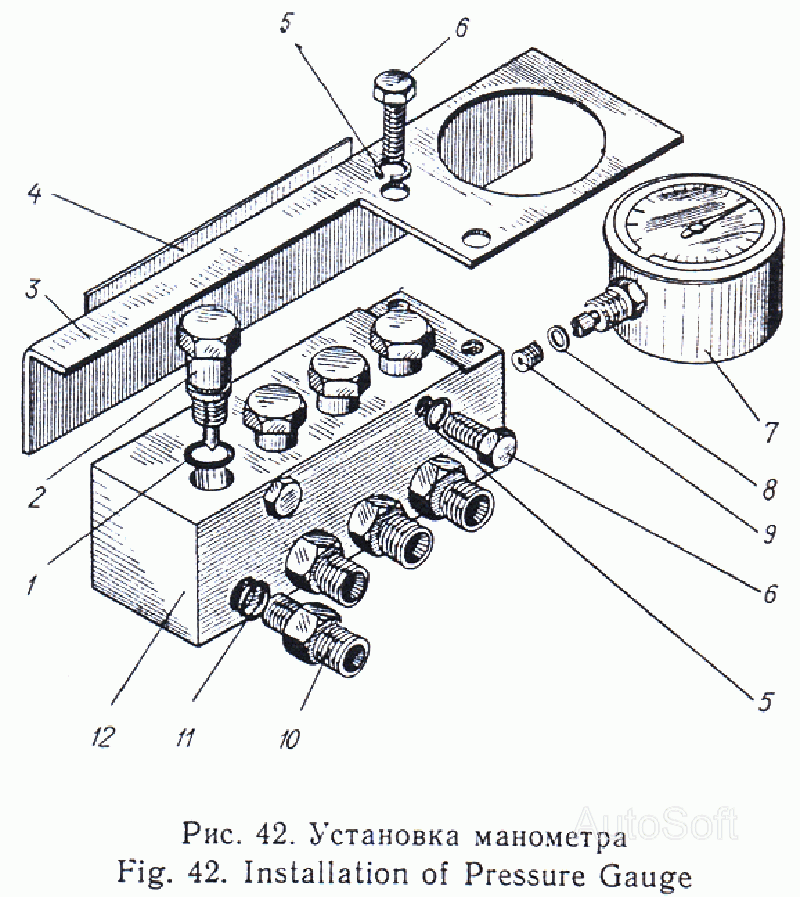

Встановлення манометра
100%
Назва деталі
Кільце Нх
Заводський номер
ГОСТ 9833—6 Г'
Кількість на модель
4
№
1
Назва деталі
Гвинт запірний
Заводський номер
03.67.78.ОН
Кількість на модель
4
№
2
Назва деталі
Щит
Заводський номер
09.21.54.003
Кількість на модель
1
№
3
Назва деталі
Таблиця
Заводський номер
09.21.54.306
Кількість на модель
1
№
4
Назва деталі
Шайба
Заводський номер
ГОСТ 6402—70
Кількість на модель
4
№
5
Назва деталі
Bolt Mx
Заводський номер
ГОСТ 7798—70
Кількість на модель
4
№
6
Назва деталі
Манометр МХ
Заводський номер
ГОСТ 8625—69
Кількість на модель
1
№
7
Назва деталі
Прокладка
Заводський номер
12.34.00.205
Кількість на модель
2
№
8
Назва деталі
Демпфер
Заводський номер
03.67.78.008
Кількість на модель
1
№
9
Назва деталі
Штуцер
Заводський номер
09.21.54.005
Кількість на модель
4
№
10
Назва деталі
Шайба ущільнювальна
Заводський номер
03.67.78.006
Кількість на модель
4
№
11
Назва деталі
Корпус
Заводський номер
09.21.54.001
Кількість на модель
1
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кільце Нх | ГОСТ 9833—6 Г' | 4 | 4 | 1 | |||
| 2 | Гвинт запірний | 03.67.78.ОН | 4 | 4 | 2 | |||
| 3 | Щит | 09.21.54.003 | 1 | 1 | 3 | |||
| 4 | Таблиця | 09.21.54.306 | 1 | 1 | 4 | |||
| 5 | Шайба | ГОСТ 6402—70 | 4 | 4 | 5 | |||
| 6 | Bolt Mx | ГОСТ 7798—70 | 4 | 4 | 6 | |||
| 7 | Манометр МХ | ГОСТ 8625—69 | 1 | 1 | 7 | |||
| 8 | Прокладка | 12.34.00.205 | 2 | 2 | 8 | |||
| 9 | Демпфер | 03.67.78.008 | 1 | 1 | 9 | |||
| 10 | Штуцер | 09.21.54.005 | 4 | 4 | 10 | |||
| 11 | Шайба ущільнювальна | 03.67.78.006 | 4 | 4 | 11 | |||
| 12 | Корпус | 09.21.54.001 | 1 | 1 | 12 |
