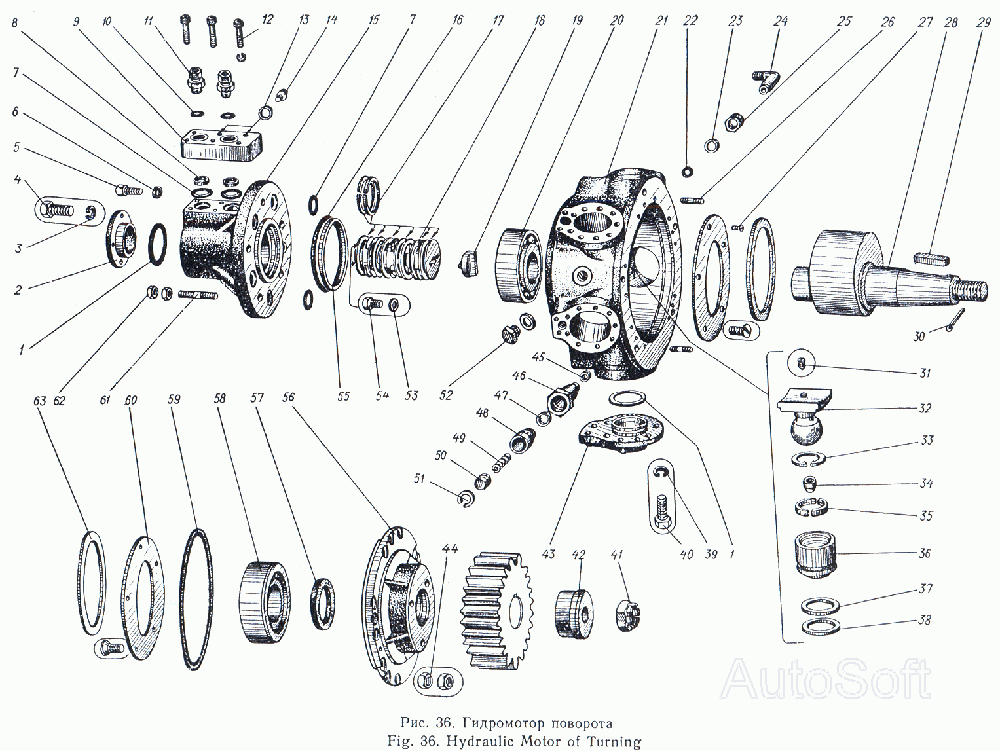

Гідромотор повороту
100%
Назва деталі
Кільце У- х
Заводський номер
ГОСТ 9833—61
Кількість на модель
6
№
1
Назва деталі
Кришка
Заводський номер
02.15.00.015
Кількість на модель
1
№
2
Назва деталі
Шайба
Заводський номер
ГОСТ 6402—70
Кількість на модель
4
№
3
Назва деталі
Гвинт Mx
Заводський номер
ГОСТ 11738—66
Кількість на модель
4
№
4
Назва деталі
Кільце ущільнювальне
Заводський номер
02.15.00056
Кількість на модель
1
№
6
Назва деталі
Втулка
Заводський номер
02.15.00.018
Кількість на модель
2
№
8
Назва деталі
Тарілка
Заводський номер
02.15.00.017
Кількість на модель
1
№
9
Назва деталі
Штуцер
Заводський номер
09.15.00.001
Кількість на модель
2
№
11
Назва деталі
Кільце ущільнювальне
Заводський номер
02.15.00.055
Кількість на модель
2
№
13
Назва деталі
Корок
Заводський номер
02.15.00.032
Кількість на модель
2
№
14
Назва деталі
Корпус розподільника
Заводський номер
02.15.00.011
Кількість на модель
1
№
15
Назва деталі
Кільце ущільнювальне
Заводський номер
02.15.00.013
Кількість на модель
12
№
17
Назва деталі
Розподільник
Заводський номер
02.15.00.014
Кількість на модель
1
№
18
Назва деталі
Муфта
Заводський номер
02.15.00.012
Кількість на модель
1
№
19
Назва деталі
Підшипник №
Заводський номер
ГОСТ 333—71
Кількість на модель
1
№
20
Назва деталі
Корпус гідромотора
Заводський номер
02.15.00.075
Кількість на модель
1
№
21
Назва деталі
Шайба
Заводський номер
02.15.00.031
Кількість на модель
1
№
23
Назва деталі
Штуцер
Заводський номер
09.15.00.002
Кількість на модель
1
№
24
Назва деталі
Горіх Mx
Заводський номер
ГОСТ 5929—70
Кількість на модель
1
№
25
Назва деталі
Шпилька M10
Заводський номер
02.1500.051
Кількість на модель
15
№
26
Назва деталі
Гвинт Mx
Заводський номер
ГОСТ 17475—72
Кількість на модель
10
№
27
Назва деталі
ВАЛ
Заводський номер
02.15.00.005
Кількість на модель
1
№
28
Назва деталі
Шпонка
Заводський номер
02.15.00.028
Кількість на модель
1
№
29
Назва деталі
Шплінт 2x12
Заводський номер
ГОСТ 397—66
Кількість на модель
1
№
30
Назва деталі
Жиклер
Заводський номер
02.15.00.004
Кількість на модель
5
№
31
Назва деталі
Шатун
Заводський номер
02.15.00.010
Кількість на модель
5
№
32
Назва деталі
Кільце Б-
Заводський номер
ГОСТ 13943—68
Кількість на модель
5
№
33
Назва деталі
Фільтр у зборі
Заводський номер
02.15.00.090
Кількість на модель
5
№
34
Назва деталі
Півкільце
Заводський номер
02.15.00.006
Кількість на модель
10
№
35
Назва деталі
Поршень
Заводський номер
02.15.00.003
Кількість на модель
5
№
36
Назва деталі
Кільце поршневе
Заводський номер
02.15.00.007
Кількість на модель
5
№
37
Назва деталі
Кільце поршневе
Заводський номер
02.15.00.008
Кількість на модель
5
№
38
Назва деталі
Bolt Mx
Заводський номер
ГОСТ 7798—70
Кількість на модель
55
№
40
Назва деталі
Гайка корончата спеціальна
Заводський номер
02.15.00.026
Кількість на модель
1
№
41
Назва деталі
Стакан
Заводський номер
02.15.00.050
Кількість на модель
1
№
42
Назва деталі
Кришка
Заводський номер
02.15.00.076
Кількість на модель
5
№
43
Назва деталі
Гайка M
Заводський номер
ГОСТ 5915—70
Кількість на модель
30
№
44
Назва деталі
Корпус клапана
Заводський номер
02.15.00.024
Кількість на модель
1
№
46
Назва деталі
Поршень
Заводський номер
02.15.00.021
Кількість на модель
1
№
48
Назва деталі
Пружина
Заводський номер
02.15.00.049
Кількість на модель
1
№
49
Назва деталі
Стакан
Заводський номер
02.15.00.022
Кількість на модель
1
№
50
Назва деталі
Корок
Заводський номер
02.15.00.033
Кількість на модель
1
№
52
Назва деталі
Кільце ущільнювальне
Заводський номер
02.15.00.053
Кількість на модель
5
№
53
Назва деталі
Корок
Заводський номер
02.15.00.016
Кількість на модель
5
№
54
Назва деталі
Прокладка
Заводський номер
02.15.00.035
Кількість на модель
1
№
55
Назва деталі
Кришка
Заводський номер
02.15.00.025
Кількість на модель
1
№
56
Назва деталі
Манжета-
Заводський номер
ГОСТ 8752—70
Кількість на модель
1
№
57
Назва деталі
Підшипник №
Заводський номер
ГОСТ 333-71
Кількість на модель
1
№
58
Назва деталі
Кільце спеціальне
Заводський номер
02.15.00.052
Кількість на модель
1
№
59
Назва деталі
Опорна пластина
Заводський номер
02.15.00.034
Кількість на модель
2
№
60
Назва деталі
Шпилька спеціальна М
Заводський номер
02.15.00.038
Кількість на модель
4
№
61
Назва деталі
Кільце опорне
Заводський номер
02 15.00.009
Кількість на модель
2
№
63
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кільце У- х | ГОСТ 9833—61 | 6 | 6 | 1 | |||
| 2 | Кришка | 02.15.00.015 | 1 | 1 | 2 | |||
| 3 | Шайба | ГОСТ 6402—70 | 4 | 4 | 3 | |||
| 4 | Гвинт Mx | ГОСТ 11738—66 | 4 | 4 | 4 | |||
| 6 | Кільце ущільнювальне | 02.15.00056 | 1 | 1 | 6 | |||
| 8 | Втулка | 02.15.00.018 | 2 | 2 | 8 | |||
| 9 | Тарілка | 02.15.00.017 | 1 | 1 | 9 | |||
| 11 | Штуцер | 09.15.00.001 | 2 | 2 | 11 | |||
| 13 | Кільце ущільнювальне | 02.15.00.055 | 2 | 2 | 13 | |||
| 14 | Корок | 02.15.00.032 | 2 | 2 | 14 | |||
| 15 | Корпус розподільника | 02.15.00.011 | 1 | 1 | 15 | |||
| 17 | Кільце ущільнювальне | 02.15.00.013 | 12 | 12 | 17 | |||
| 18 | Розподільник | 02.15.00.014 | 1 | 1 | 18 | |||
| 19 | Муфта | 02.15.00.012 | 1 | 1 | 19 | |||
| 20 | Підшипник № | ГОСТ 333—71 | 1 | 1 | 20 | |||
| 21 | Корпус гідромотора | 02.15.00.075 | 1 | 1 | 21 | |||
| 23 | Шайба | 02.15.00.031 | 1 | 1 | 23 | |||
| 24 | Штуцер | 09.15.00.002 | 1 | 1 | 24 | |||
| 25 | Горіх Mx | ГОСТ 5929—70 | 1 | 1 | 25 | |||
| 26 | Шпилька M10 | 02.1500.051 | 15 | 15 | 26 | |||
| 27 | Гвинт Mx | ГОСТ 17475—72 | 10 | 10 | 27 | |||
| 28 | ВАЛ | 02.15.00.005 | 1 | 1 | 28 | |||
| 29 | Шпонка | 02.15.00.028 | 1 | 1 | 29 | |||
| 30 | Шплінт 2x12 | ГОСТ 397—66 | 1 | 1 | 30 | |||
| 31 | Жиклер | 02.15.00.004 | 5 | 5 | 31 | |||
| 32 | Шатун | 02.15.00.010 | 5 | 5 | 32 | |||
| 33 | Кільце Б- | ГОСТ 13943—68 | 5 | 5 | 33 | |||
| 34 | Фільтр у зборі | 02.15.00.090 | 5 | 5 | 34 | |||
| 35 | Півкільце | 02.15.00.006 | 10 | 10 | 35 | |||
| 36 | Поршень | 02.15.00.003 | 5 | 5 | 36 | |||
| 37 | Кільце поршневе | 02.15.00.007 | 5 | 5 | 37 | |||
| 38 | Кільце поршневе | 02.15.00.008 | 5 | 5 | 38 | |||
| 40 | Bolt Mx | ГОСТ 7798—70 | 55 | 55 | 40 | |||
| 41 | Гайка корончата спеціальна | 02.15.00.026 | 1 | 1 | 41 | |||
| 42 | Стакан | 02.15.00.050 | 1 | 1 | 42 | |||
| 43 | Кришка | 02.15.00.076 | 5 | 5 | 43 | |||
| 44 | Гайка M | ГОСТ 5915—70 | 30 | 30 | 44 | |||
| 46 | Корпус клапана | 02.15.00.024 | 1 | 1 | 46 | |||
| 48 | Поршень | 02.15.00.021 | 1 | 1 | 48 | |||
| 49 | Пружина | 02.15.00.049 | 1 | 1 | 49 | |||
| 50 | Стакан | 02.15.00.022 | 1 | 1 | 50 | |||
| 52 | Корок | 02.15.00.033 | 1 | 1 | 52 | |||
| 53 | Кільце ущільнювальне | 02.15.00.053 | 5 | 5 | 53 | |||
| 54 | Корок | 02.15.00.016 | 5 | 5 | 54 | |||
| 55 | Прокладка | 02.15.00.035 | 1 | 1 | 55 | |||
| 56 | Кришка | 02.15.00.025 | 1 | 1 | 56 | |||
| 57 | Манжета- | ГОСТ 8752—70 | 1 | 1 | 57 | |||
| 58 | Підшипник № | ГОСТ 333-71 | 1 | 1 | 58 | |||
| 59 | Кільце спеціальне | 02.15.00.052 | 1 | 1 | 59 | |||
| 60 | Опорна пластина | 02.15.00.034 | 2 | 2 | 60 | |||
| 61 | Шпилька спеціальна М | 02.15.00.038 | 4 | 4 | 61 | |||
| 63 | Кільце опорне | 02 15.00.009 | 2 | 2 | 63 |
