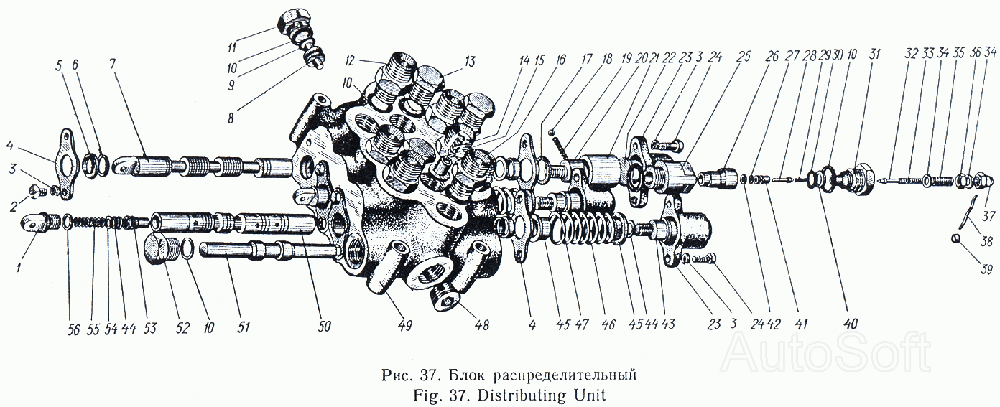

Блок розподільний
100%
Назва деталі
Проушина
Заводський номер
02.16.00.007
Кількість на модель
1
№
1
Назва деталі
Bolt Mx
Заводський номер
ГОСТ 7796—70
Кількість на модель
6
№
2
Назва деталі
Шайба
Заводський номер
ГОСТ 6402—70
Кількість на модель
12
№
3
Назва деталі
Тарілка
Заводський номер
02.16.00.016
Кількість на модель
6
№
4
Назва деталі
Грязезнімач
Заводський номер
02.16.00.017
Кількість на модель
6
№
5
Назва деталі
Кільце У- х
Заводський номер
ГОСТ 9833—61
Кількість на модель
6
№
6
Назва деталі
Золотник
Заводський номер
02.16.00.003
Кількість на модель
2
№
7
Назва деталі
Заглушка
Заводський номер
02.17.00.002
Кількість на модель
1
№
8
Назва деталі
Корок
Заводський номер
02.17.00.003
Кількість на модель
1
№
11
Назва деталі
Штуцер
Заводський номер
09.16.00.006
Кількість на модель
2
№
12
Назва деталі
Корок
Заводський номер
02.16.00.023
Кількість на модель
3
№
13
Назва деталі
Пружина зворотного клапана
Заводський номер
02.16.00.025
Кількість на модель
2
№
14
Назва деталі
Клапан зворотний
Заводський номер
02.16.00.024
Кількість на модель
2
№
15
Назва деталі
Штуцер
Заводський номер
09.16.00.005
Кількість на модель
6
№
16
Назва деталі
Розпірна шайба
Заводський номер
02.16.00.013
Кількість на модель
1
№
17
Назва деталі
Партнер II мм N
Заводський номер
ГОСТ 3722—60
Кількість на модель
2
№
18
Назва деталі
Пружина фіксатора золотника
Заводський номер
02.16.00.022
Кількість на модель
1
№
19
Назва деталі
Гвинт фіксуючий
Заводський номер
02.16.00.011
Кількість на модель
1
№
20
Назва деталі
Втулка
Заводський номер
02.16.00.009
Кількість на модель
1
№
21
Назва деталі
Розпірна шайба
Заводський номер
02.16.00 012
Кількість на модель
1
№
22
Назва деталі
Кришка
Заводський номер
02.16.00.018
Кількість на модель
3
№
23
Назва деталі
Корпус
Заводський номер
02.16 00.033
Кількість на модель
1
№
25
Назва деталі
Втулка клапана
Заводський номер
02.16.00.036
Кількість на модель
1
№
26
Назва деталі
Поршень
Заводський номер
02.16.00.038
Кількість на модель
1
№
28
Назва деталі
Пружина
Заводський номер
02.16.00.035
Кількість на модель
1
№
29
Назва деталі
Корок
Заводський номер
02.16.00.041
Кількість на модель
1
№
31
Назва деталі
Регулюючий клапан
Заводський номер
02.16.00.039
Кількість на модель
1
№
32
Назва деталі
Пружина
Заводський номер
02.16.00.034
Кількість на модель
1
№
33
Назва деталі
Шайба
Заводський номер
02.16.00.029
Кількість на модель
2
№
34
Назва деталі
Гвинт регулювальний
Заводський номер
02.16.00.032
Кількість на модель
1
№
35
Назва деталі
Контргайка
Заводський номер
02.16.00 031
Кількість на модель
1
№
36
Назва деталі
Затискна гайка
Заводський номер
02.16.00.028
Кількість на модель
1
№
37
Назва деталі
Дріт, l= м
Заводський номер
ГОСТ 3282—46
Кількість на модель
№
38
Назва деталі
Пломба алюмінієва
Заводський номер
11.10.02.008
Кількість на модель
1
№
39
Назва деталі
Захисна шайба
Заводський номер
02.16.00.056
Кількість на модель
1
№
40
Назва деталі
Клапан розвантажувальний
Заводський номер
02.16.00.037
Кількість на модель
1
№
41
Назва деталі
Захисна шайба
Заводський номер
02.16.00.042
Кількість на модель
1
№
42
Назва деталі
Гвинт
Заводський номер
02.16.00.006
Кількість на модель
1
№
43
Назва деталі
Кільце Нх
Заводський номер
ГОСТ 9833-61
Кількість на модель
2
№
44
Назва деталі
Сідло пружини
Заводський номер
02.16.00.015
Кількість на модель
4
№
45
Назва деталі
Пружина повернення золотника
Заводський номер
02.16.00.019
Кількість на модель
2
№
46
Назва деталі
Гвинт
Заводський номер
02.16.00.014
Кількість на модель
1
№
47
Назва деталі
Заглушка
Заводський номер
02.16.00.027
Кількість на модель
1
№
48
Назва деталі
Корпус
Заводський номер
09.16.00.001
Кількість на модель
1
№
49
Назва деталі
Золотник
Заводський номер
02.16.00.002
Кількість на модель
1
№
50
Назва деталі
Вкладиш
Заводський номер
09.17.00.002
Кількість на модель
1
№
51
Назва деталі
Корок
Заводський номер
02.16.00.055
Кількість на модель
2
№
52
Назва деталі
Клапан зворотний
Заводський номер
02.16.00.005
Кількість на модель
1
№
53
Назва деталі
Захисна шайба
Заводський номер
02.16.00.008
Кількість на модель
2
№
54
Назва деталі
Пружина золотника
Заводський номер
02.16.00.021.
Кількість на модель
1
№
55
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Проушина | 02.16.00.007 | 1 | 1 | 1 | |||
| 2 | Bolt Mx | ГОСТ 7796—70 | 6 | 6 | 2 | |||
| 3 | Шайба | ГОСТ 6402—70 | 12 | 12 | 3 | |||
| 4 | Тарілка | 02.16.00.016 | 6 | 6 | 4 | |||
| 5 | Грязезнімач | 02.16.00.017 | 6 | 6 | 5 | |||
| 6 | Кільце У- х | ГОСТ 9833—61 | 6 | 6 | 6 | |||
| 7 | Золотник | 02.16.00.003 | 2 | 2 | 7 | |||
| 8 | Заглушка | 02.17.00.002 | 1 | 1 | 8 | |||
| 11 | Корок | 02.17.00.003 | 1 | 1 | 11 | |||
| 12 | Штуцер | 09.16.00.006 | 2 | 2 | 12 | |||
| 13 | Корок | 02.16.00.023 | 3 | 3 | 13 | |||
| 14 | Пружина зворотного клапана | 02.16.00.025 | 2 | 2 | 14 | |||
| 15 | Клапан зворотний | 02.16.00.024 | 2 | 2 | 15 | |||
| 16 | Штуцер | 09.16.00.005 | 6 | 6 | 16 | |||
| 17 | Розпірна шайба | 02.16.00.013 | 1 | 1 | 17 | |||
| 18 | Партнер II мм N | ГОСТ 3722—60 | 2 | 2 | 18 | |||
| 19 | Пружина фіксатора золотника | 02.16.00.022 | 1 | 1 | 19 | |||
| 20 | Гвинт фіксуючий | 02.16.00.011 | 1 | 1 | 20 | |||
| 21 | Втулка | 02.16.00.009 | 1 | 1 | 21 | |||
| 22 | Розпірна шайба | 02.16.00 012 | 1 | 1 | 22 | |||
| 23 | Кришка | 02.16.00.018 | 3 | 3 | 23 | |||
| 25 | Корпус | 02.16 00.033 | 1 | 1 | 25 | |||
| 26 | Втулка клапана | 02.16.00.036 | 1 | 1 | 26 | |||
| 28 | Поршень | 02.16.00.038 | 1 | 1 | 28 | |||
| 29 | Пружина | 02.16.00.035 | 1 | 1 | 29 | |||
| 31 | Корок | 02.16.00.041 | 1 | 1 | 31 | |||
| 32 | Регулюючий клапан | 02.16.00.039 | 1 | 1 | 32 | |||
| 33 | Пружина | 02.16.00.034 | 1 | 1 | 33 | |||
| 34 | Шайба | 02.16.00.029 | 2 | 2 | 34 | |||
| 35 | Гвинт регулювальний | 02.16.00.032 | 1 | 1 | 35 | |||
| 36 | Контргайка | 02.16.00 031 | 1 | 1 | 36 | |||
| 37 | Затискна гайка | 02.16.00.028 | 1 | 1 | 37 | |||
| 38 | Дріт, l= м | ГОСТ 3282—46 | 38 | |||||
| 39 | Пломба алюмінієва | 11.10.02.008 | 1 | 1 | 39 | |||
| 40 | Захисна шайба | 02.16.00.056 | 1 | 1 | 40 | |||
| 41 | Клапан розвантажувальний | 02.16.00.037 | 1 | 1 | 41 | |||
| 42 | Захисна шайба | 02.16.00.042 | 1 | 1 | 42 | |||
| 43 | Гвинт | 02.16.00.006 | 1 | 1 | 43 | |||
| 44 | Кільце Нх | ГОСТ 9833-61 | 2 | 2 | 44 | |||
| 45 | Сідло пружини | 02.16.00.015 | 4 | 4 | 45 | |||
| 46 | Пружина повернення золотника | 02.16.00.019 | 2 | 2 | 46 | |||
| 47 | Гвинт | 02.16.00.014 | 1 | 1 | 47 | |||
| 48 | Заглушка | 02.16.00.027 | 1 | 1 | 48 | |||
| 49 | Корпус | 09.16.00.001 | 1 | 1 | 49 | |||
| 50 | Золотник | 02.16.00.002 | 1 | 1 | 50 | |||
| 51 | Вкладиш | 09.17.00.002 | 1 | 1 | 51 | |||
| 52 | Корок | 02.16.00.055 | 2 | 2 | 52 | |||
| 53 | Клапан зворотний | 02.16.00.005 | 1 | 1 | 53 | |||
| 54 | Захисна шайба | 02.16.00.008 | 2 | 2 | 54 | |||
| 55 | Пружина золотника | 02.16.00.021. | 1 | 1 | 55 |
