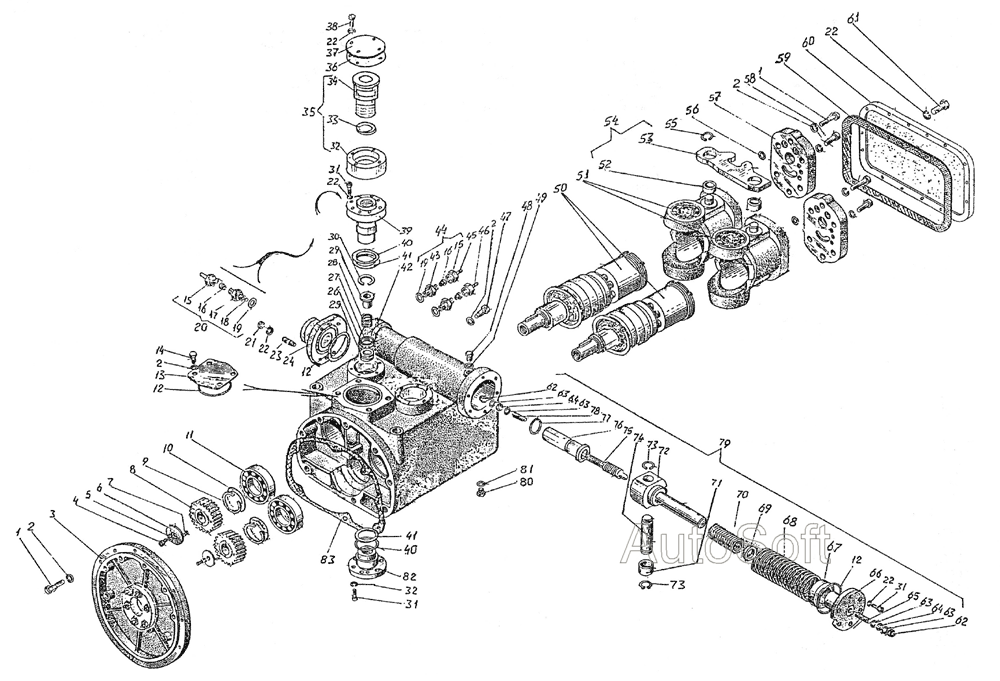

- Насос здвоєний
100%
Назва деталі
Насос здвоєний
Заводський номер
321.224.00.000-14.02
Кількість на модель
№
Назва деталі
Гвинт
Заводський номер
850055
Кількість на модель
13
№
1
Назва деталі
Шайба
Заводський номер
138720026
Кількість на модель
25
№
2
Назва деталі
Кришка
Заводський номер
108439
Кількість на модель
1
№
3
Назва деталі
Гвинт
Заводський номер
104431
Кількість на модель
2
№
4
Назва деталі
Шайба
Заводський номер
138720024
Кількість на модель
2
№
5
Назва деталі
Шайба
Заводський номер
102889
Кількість на модель
2
№
6
Назва деталі
Штифт
Заводський номер
852292
Кількість на модель
2
№
7
Назва деталі
Колесо зубчатое
Заводський номер
103394
Кількість на модель
2
№
8
Назва деталі
Кільце пружинне
Заводський номер
107121
Кількість на модель
2
№
9
Назва деталі
Комплект прокладок
Заводський номер
104442
Кількість на модель
4
№
10
Назва деталі
Комплект прокладок
Заводський номер
104441
Кількість на модель
2
№
10
Назва деталі
Комплект прокладок
Заводський номер
104439
Кількість на модель
2
№
10
Назва деталі
Підшипник
Заводський номер
108557
Кількість на модель
2
№
11
Назва деталі
КІЛЬЦО
Заводський номер
850953
Кількість на модель
3
№
12
Назва деталі
Кришка
Заводський номер
100084
Кількість на модель
1
№
13
Назва деталі
Болт
Заводський номер
1Э8121002
Кількість на модель
4
№
14
Назва деталі
Гайка з накидним ключем
Заводський номер
100098
Кількість на модель
4
№
15
Назва деталі
КІЛЬЦО
Заводський номер
100099
Кількість на модель
4
№
16
Назва деталі
Штуцер
Заводський номер
100361
Кількість на модель
2
№
17
Назва деталі
Кільце захисне
Заводський номер
0067
Кількість на модель
2
№
18
Назва деталі
Прокладка
Заводський номер
850115
Кількість на модель
4
№
19
Назва деталі
З'єднання кінцеве
Заводський номер
108585
Кількість на модель
2
№
20
Назва деталі
Горіх
Заводський номер
138211044
Кількість на модель
6
№
21
Назва деталі
Шайба
Заводський номер
138720023
Кількість на модель
32
№
22
Назва деталі
Шпилька
Заводський номер
853944
Кількість на модель
4
№
23
Назва деталі
Патрубок всмоктувальний
Заводський номер
107846
Кількість на модель
1
№
24
Назва деталі
Втулка
Заводський номер
8141
Кількість на модель
2
№
25
Назва деталі
Кільце опорне
Заводський номер
105191
Кількість на модель
2
№
26
Назва деталі
КІЛЬЦО
Заводський номер
850949
Кількість на модель
2
№
27
Назва деталі
Пружина
Заводський номер
6242
Кількість на модель
2
№
28
Назва деталі
Втулка
Заводський номер
6241
Кількість на модель
2
№
29
Назва деталі
Кільце пружинне
Заводський номер
107128
Кількість на модель
2
№
30
Назва деталі
Гвинт
Заводський номер
850046
Кількість на модель
36
№
31
Назва деталі
Фланець
Заводський номер
109566
Кількість на модель
2
№
32
Назва деталі
Прокладка
Заводський номер
106459
Кількість на модель
2
№
33
Назва деталі
Штуцер
Заводський номер
109565
Кількість на модель
2
№
34
Назва деталі
Перехідник
Заводський номер
109704
Кількість на модель
2
№
35
Назва деталі
Прокладка
Заводський номер
108615
Кількість на модель
2
№
36
Назва деталі
Кришка технологічна
Заводський номер
108614
Кількість на модель
2
№
37
Назва деталі
Болт
Заводський номер
138121366
Кількість на модель
8
№
38
Назва деталі
Фланець
Заводський номер
108613
Кількість на модель
2
№
39
Назва деталі
КІЛЬЦО
Заводський номер
850956
Кількість на модель
4
№
40
Назва деталі
Комплект
Заводський номер
104443
Кількість на модель
4
№
41
Назва деталі
Корпус
Заводський номер
108609
Кількість на модель
1
№
42
Назва деталі
Штуцер
Заводський номер
101065
Кількість на модель
2
№
43
Назва деталі
З'єднання кінцеве
Заводський номер
108584
Кількість на модель
2
№
44
Назва деталі
Труба
Заводський номер
100077
Кількість на модель
1
№
45
Назва деталі
Труба
Заводський номер
100078
Кількість на модель
1
№
46
Назва деталі
Гвинт
Заводський номер
8368
Кількість на модель
1
№
47
Назва деталі
Корок
Заводський номер
102283
Кількість на модель
1
№
48
Назва деталі
КІЛЬЦО
Заводський номер
851096
Кількість на модель
1
№
49
Назва деталі
Качаючий вузол
Заводський номер
108545
Кількість на модель
2
№
50
Назва деталі
Люлька
Заводський номер
107026
Кількість на модель
2
№
51
Назва деталі
Втулка
Заводський номер
8411
Кількість на модель
2
№
52
Назва деталі
Виделка.
Заводський номер
8407
Кількість на модель
1
№
53
Назва деталі
Виделка.
Заводський номер
101561
Кількість на модель
1
№
54
Назва деталі
Кільце пружинне
Заводський номер
107124
Кількість на модель
2
№
55
Назва деталі
Кільце ущільнювальне
Заводський номер
6243
Кількість на модель
2
№
56
Назва деталі
Кришка
Заводський номер
108296
Кількість на модель
2
№
57
Назва деталі
Гвинт
Заводський номер
852521
Кількість на модель
8
№
58
Назва деталі
Прокладка
Заводський номер
8560
Кількість на модель
1
№
59
Назва деталі
Кришка
Заводський номер
108312
Кількість на модель
1
№
60
Назва деталі
Гвинт
Заводський номер
138121116
Кількість на модель
16
№
61
Назва деталі
Горіх
Заводський номер
108521
Кількість на модель
2
№
62
Назва деталі
Прокладка
Заводський номер
850038
Кількість на модель
5
№
63
Назва деталі
Горіх
Заводський номер
109699
Кількість на модель
2
№
64
Назва деталі
Гвинт
Заводський номер
850045
Кількість на модель
1
№
65
Назва деталі
Кришка
Заводський номер
8334
Кількість на модель
1
№
66
Назва деталі
Комплект регулювальних шайб
Заводський номер
102492
Кількість на модель
1
№
67
Назва деталі
Комплект регулювальних шайб
Заводський номер
102489
Кількість на модель
1
№
67
Назва деталі
Комплект регулювальних шайб
Заводський номер
102487
Кількість на модель
1
№
67
Назва деталі
Комплект регулювальних шайб
Заводський номер
100477
Кількість на модель
1
№
67
Назва деталі
Комплект регулювальних шайб
Заводський номер
100085
Кількість на модель
1
№
67
Назва деталі
Пружина
Заводський номер
102494
Кількість на модель
1
№
68
Назва деталі
Комплект регулювальних шайб
Заводський номер
102493
Кількість на модель
1
№
69
Назва деталі
Комплект регулювальних шайб
Заводський номер
102491
Кількість на модель
1
№
69
Назва деталі
Комплект регулювальних шайб
Заводський номер
102488
Кількість на модель
1
№
69
Назва деталі
Комплект регулювальних шайб
Заводський номер
100086
Кількість на модель
1
№
69
Назва деталі
Комплект регулювальних шайб
Заводський номер
100476
Кількість на модель
1
№
69
Назва деталі
Комплект регулювальних шайб
Заводський номер
8554
Кількість на модель
1
№
69
Назва деталі
Пружина
Заводський номер
102495
Кількість на модель
1
№
70
Назва деталі
Втулка
Заводський номер
107116
Кількість на модель
1
№
71
Назва деталі
Штанга регулятора
Заводський номер
8557
Кількість на модель
1
№
72
Назва деталі
Кільце пружинне
Заводський номер
8364
Кількість на модель
2
№
73
Назва деталі
Палец
Заводський номер
107118
Кількість на модель
1
№
74
Назва деталі
Золотник
Заводський номер
8363
Кількість на модель
1
№
75
Назва деталі
Втулка
Заводський номер
8384
Кількість на модель
1
№
76
Назва деталі
КІЛЬЦО
Заводський номер
100858
Кількість на модель
1
№
77
Назва деталі
Гвинт
Заводський номер
851144
Кількість на модель
1
№
78
Назва деталі
Регулятор потужності
Заводський номер
852257
Кількість на модель
1
№
79
Назва деталі
Пробка магнітна
Заводський номер
108593
Кількість на модель
1
№
80
Назва деталі
КІЛЬЦО
Заводський номер
107613
Кількість на модель
1
№
81
Назва деталі
Фланець
Заводський номер
851095
Кількість на модель
2
№
82
Назва деталі
Прокладка
Заводський номер
1086128561
Кількість на модель
1
№
83
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Насос здвоєний | 321.224.00.000-14.02 | |||||||
| 1 | Гвинт | 850055 | 13 | 13 | 1 | |||
| 2 | Шайба | 138720026 | 25 | 25 | 2 | |||
| 3 | Кришка | 108439 | 1 | 1 | 3 | |||
| 4 | Гвинт | 104431 | 2 | 2 | 4 | |||
| 5 | Шайба | 138720024 | 2 | 2 | 5 | |||
| 6 | Шайба | 102889 | 2 | 2 | 6 | |||
| 7 | Штифт | 852292 | 2 | 2 | 7 | |||
| 8 | Колесо зубчатое | 103394 | 2 | 2 | 8 | |||
| 9 | Кільце пружинне | 107121 | 2 | 2 | 9 | |||
| 10 | Комплект прокладок | 104442 | 4 | 4 | 10 | |||
| 10 | Комплект прокладок | 104441 | 2 | 2 | 10 | |||
| 10 | Комплект прокладок | 104439 | 2 | 2 | 10 | |||
| 11 | Підшипник | 108557 | 2 | 2 | 11 | |||
| 12 | КІЛЬЦО | 850953 | 3 | 3 | 12 | |||
| 13 | Кришка | 100084 | 1 | 1 | 13 | |||
| 14 | Болт | 1Э8121002 | 4 | 4 | 14 | |||
| 15 | Гайка з накидним ключем | 100098 | 4 | 4 | 15 | |||
| 16 | КІЛЬЦО | 100099 | 4 | 4 | 16 | |||
| 17 | Штуцер | 100361 | 2 | 2 | 17 | |||
| 18 | Кільце захисне | 0067 | 2 | 2 | 18 | |||
| 19 | Прокладка | 850115 | 4 | 4 | 19 | |||
| 20 | З'єднання кінцеве | 108585 | 2 | 2 | 20 | |||
| 21 | Горіх | 138211044 | 6 | 6 | 21 | |||
| 22 | Шайба | 138720023 | 32 | 32 | 22 | |||
| 23 | Шпилька | 853944 | 4 | 4 | 23 | |||
| 24 | Патрубок всмоктувальний | 107846 | 1 | 1 | 24 | |||
| 25 | Втулка | 8141 | 2 | 2 | 25 | |||
| 26 | Кільце опорне | 105191 | 2 | 2 | 26 | |||
| 27 | КІЛЬЦО | 850949 | 2 | 2 | 27 | |||
| 28 | Пружина | 6242 | 2 | 2 | 28 | |||
| 29 | Втулка | 6241 | 2 | 2 | 29 | |||
| 30 | Кільце пружинне | 107128 | 2 | 2 | 30 | |||
| 31 | Гвинт | 850046 | 36 | 36 | 31 | |||
| 32 | Фланець | 109566 | 2 | 2 | 32 | |||
| 33 | Прокладка | 106459 | 2 | 2 | 33 | |||
| 34 | Штуцер | 109565 | 2 | 2 | 34 | |||
| 35 | Перехідник | 109704 | 2 | 2 | 35 | |||
| 36 | Прокладка | 108615 | 2 | 2 | 36 | |||
| 37 | Кришка технологічна | 108614 | 2 | 2 | 37 | |||
| 38 | Болт | 138121366 | 8 | 8 | 38 | |||
| 39 | Фланець | 108613 | 2 | 2 | 39 | |||
| 40 | КІЛЬЦО | 850956 | 4 | 4 | 40 | |||
| 41 | Комплект | 104443 | 4 | 4 | 41 | |||
| 42 | Корпус | 108609 | 1 | 1 | 42 | |||
| 43 | Штуцер | 101065 | 2 | 2 | 43 | |||
| 44 | З'єднання кінцеве | 108584 | 2 | 2 | 44 | |||
| 45 | Труба | 100077 | 1 | 1 | 45 | |||
| 46 | Труба | 100078 | 1 | 1 | 46 | |||
| 47 | Гвинт | 8368 | 1 | 1 | 47 | |||
| 48 | Корок | 102283 | 1 | 1 | 48 | |||
| 49 | КІЛЬЦО | 851096 | 1 | 1 | 49 | |||
| 50 | Качаючий вузол | 108545 | 2 | 2 | 50 | |||
| 51 | Люлька | 107026 | 2 | 2 | 51 | |||
| 52 | Втулка | 8411 | 2 | 2 | 52 | |||
| 53 | Виделка. | 8407 | 1 | 1 | 53 | |||
| 54 | Виделка. | 101561 | 1 | 1 | 54 | |||
| 55 | Кільце пружинне | 107124 | 2 | 2 | 55 | |||
| 56 | Кільце ущільнювальне | 6243 | 2 | 2 | 56 | |||
| 57 | Кришка | 108296 | 2 | 2 | 57 | |||
| 58 | Гвинт | 852521 | 8 | 8 | 58 | |||
| 59 | Прокладка | 8560 | 1 | 1 | 59 | |||
| 60 | Кришка | 108312 | 1 | 1 | 60 | |||
| 61 | Гвинт | 138121116 | 16 | 16 | 61 | |||
| 62 | Горіх | 108521 | 2 | 2 | 62 | |||
| 63 | Прокладка | 850038 | 5 | 5 | 63 | |||
| 64 | Горіх | 109699 | 2 | 2 | 64 | |||
| 65 | Гвинт | 850045 | 1 | 1 | 65 | |||
| 66 | Кришка | 8334 | 1 | 1 | 66 | |||
| 67 | Комплект регулювальних шайб | 102492 | 1 | 1 | 67 | |||
| 67 | Комплект регулювальних шайб | 102489 | 1 | 1 | 67 | |||
| 67 | Комплект регулювальних шайб | 102487 | 1 | 1 | 67 | |||
| 67 | Комплект регулювальних шайб | 100477 | 1 | 1 | 67 | |||
| 67 | Комплект регулювальних шайб | 100085 | 1 | 1 | 67 | |||
| 68 | Пружина | 102494 | 1 | 1 | 68 | |||
| 69 | Комплект регулювальних шайб | 102493 | 1 | 1 | 69 | |||
| 69 | Комплект регулювальних шайб | 102491 | 1 | 1 | 69 | |||
| 69 | Комплект регулювальних шайб | 102488 | 1 | 1 | 69 | |||
| 69 | Комплект регулювальних шайб | 100086 | 1 | 1 | 69 | |||
| 69 | Комплект регулювальних шайб | 100476 | 1 | 1 | 69 | |||
| 69 | Комплект регулювальних шайб | 8554 | 1 | 1 | 69 | |||
| 70 | Пружина | 102495 | 1 | 1 | 70 | |||
| 71 | Втулка | 107116 | 1 | 1 | 71 | |||
| 72 | Штанга регулятора | 8557 | 1 | 1 | 72 | |||
| 73 | Кільце пружинне | 8364 | 2 | 2 | 73 | |||
| 74 | Палец | 107118 | 1 | 1 | 74 | |||
| 75 | Золотник | 8363 | 1 | 1 | 75 | |||
| 76 | Втулка | 8384 | 1 | 1 | 76 | |||
| 77 | КІЛЬЦО | 100858 | 1 | 1 | 77 | |||
| 78 | Гвинт | 851144 | 1 | 1 | 78 | |||
| 79 | Регулятор потужності | 852257 | 1 | 1 | 79 | |||
| 80 | Пробка магнітна | 108593 | 1 | 1 | 80 | |||
| 81 | КІЛЬЦО | 107613 | 1 | 1 | 81 | |||
| 82 | Фланець | 851095 | 2 | 2 | 82 | |||
| 83 | Прокладка | 1086128561 | 1 | 1 | 83 |
