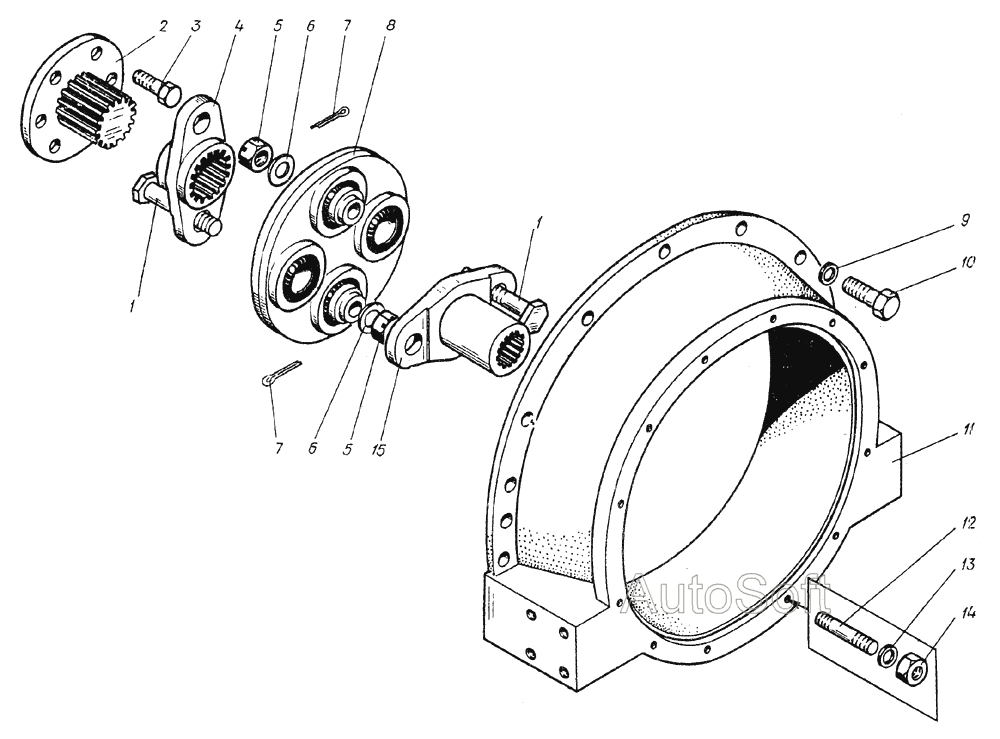

Встановлення насоса
100%
Назва деталі
Встановлення насоса
Заводський номер
40.1209.000
Кількість на модель
№
Назва деталі
Болт
Заводський номер
02.1213.009
Кількість на модель
4
№
1
Назва деталі
Фланець
Заводський номер
02.1213.001
Кількість на модель
1
№
2
Назва деталі
Важіль увімкнення
Заводський номер
02.1203.008
Кількість на модель
6
№
3
Назва деталі
Вилка ведуча
Заводський номер
02.1213.002
Кількість на модель
1
№
4
Назва деталі
Горіх
Заводський номер
3818.16
Кількість на модель
4
№
5
Назва деталі
Шайба
Заводський номер
01.4300.002
Кількість на модель
4
№
6
Назва деталі
Шплінт
Заводський номер
397.4.40
Кількість на модель
4
№
7
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
12
№
9
Назва деталі
Болт
Заводський номер
7798.12.35
Кількість на модель
12
№
10
Назва деталі
Фланець
Заводський номер
40.1209.001
Кількість на модель
1
№
11
Назва деталі
Шпилька
Заводський номер
22034.10.35
Кількість на модель
4
№
12
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
12
№
13
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
12
№
14
Назва деталі
Виделка.
Заводський номер
02.1213.003
Кількість на модель
1
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення насоса | 40.1209.000 | |||||||
| 1 | Болт | 02.1213.009 | 4 | 4 | 1 | |||
| 2 | Фланець | 02.1213.001 | 1 | 1 | 2 | |||
| 3 | Важіль увімкнення | 02.1203.008 | 6 | 6 | 3 | |||
| 4 | Вилка ведуча | 02.1213.002 | 1 | 1 | 4 | |||
| 5 | Горіх | 3818.16 | 4 | 4 | 5 | |||
| 6 | Шайба | 01.4300.002 | 4 | 4 | 6 | |||
| 7 | Шплінт | 397.4.40 | 4 | 4 | 7 | |||
| 9 | Шайба | 6402.12 | 12 | 12 | 9 | |||
| 10 | Болт | 7798.12.35 | 12 | 12 | 10 | |||
| 11 | Фланець | 40.1209.001 | 1 | 1 | 11 | |||
| 12 | Шпилька | 22034.10.35 | 4 | 4 | 12 | |||
| 13 | Шайба | 6402.10 | 12 | 12 | 13 | |||
| 14 | Горіх | 5915.10 | 12 | 12 | 14 | |||
| 15 | Виделка. | 02.1213.003 | 1 | 1 | 15 |
