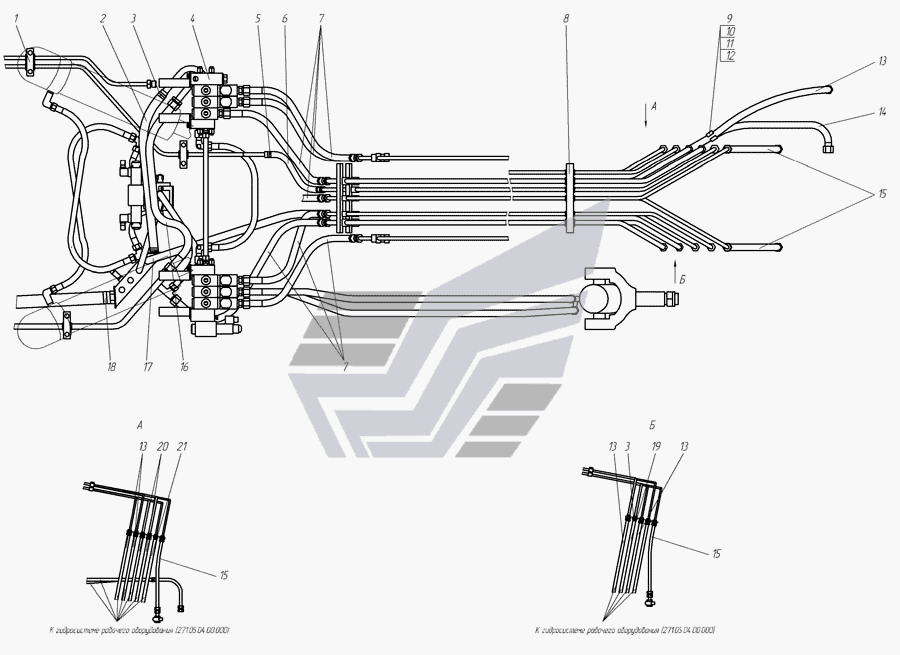

Гідросистема
100%
Назва деталі
Гідросистема рами підмоторної
Заводський номер
250.05.01.00.000
Кількість на модель
1
№
1
Назва деталі
Рукав __NT__0__х__NT__1__,__NT__2__ L=__NT__3__
Заводський номер
250.05.00.00.008
Кількість на модель
1
№
2
Назва деталі
Хомут
Заводський номер
97 662 173
Кількість на модель
6
№
3
Назва деталі
Встановлення гідророзподільників
Заводський номер
281.05.02.00.000
Кількість на модель
1
№
4
Назва деталі
Хомут
Заводський номер
97 662 172
Кількість на модель
4
№
5
Назва деталі
Рукав __NT__0__х__NT__1__,__NT__2__ L=__NT__3__
Заводський номер
250.05.00.00.001
Кількість на модель
1
№
6
Назва деталі
РВД, .Mx
Заводський номер
12.21,5.1050.М22х1,5
Кількість на модель
9
№
7
Назва деталі
Гідросистема хребтової балки
Заводський номер
271.05.03.00.000
Кількість на модель
1
№
8
Назва деталі
Скоба
Заводський номер
613.04.00.00.002
Кількість на модель
2
№
9
Назва деталі
Болт M8х40
Заводський номер
Болт М8х40
Кількість на модель
1
№
10
Назва деталі
Нат М.Н.
Заводський номер
Гайка М8-6Н.5
Кількість на модель
1
№
11
Назва деталі
Диск G
Заводський номер
Шайба 8 65Г
Кількість на модель
1
№
12
Назва деталі
РВД, .Mx
Заводський номер
12.21,5.1250.М22х1,5
Кількість на модель
6
№
13
Назва деталі
РВД, .Mx
Заводський номер
12.21,5.1450.М22х1,5
Кількість на модель
1
№
14
Назва деталі
РВД, .Mx
Заводський номер
12.21,5.650.М22х1,5
Кількість на модель
2
№
15
Назва деталі
RVD.Mh
Заводський номер
16.20.850.М27х1,5
Кількість на модель
1
№
16
Назва деталі
Рукав __NT__0__х__NT__1__,__NT__2__ L=__NT__3__
Заводський номер
250.05.00.00.003
Кількість на модель
1
№
17
Назва деталі
Хомут
Заводський номер
97 662 174
Кількість на модель
1
№
18
Назва деталі
Рукав __NT__0__х__NT__1__,__NT__2__ L=__NT__3__
Заводський номер
250.05.00.00.004
Кількість на модель
1
№
19
Назва деталі
РВД, .Mx
Заводський номер
12.21,5.1450.М22х1,5.0/90
Кількість на модель
2
№
20
Назва деталі
Рукав __NT__0__х__NT__1__,__NT__2__ L=__NT__3__
Заводський номер
250.05.00.00.002
Кількість на модель
1
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гідросистема рами підмоторної | 250.05.01.00.000 | 1 | 1 | 1 | |||
| 2 | Рукав __NT__0__х__NT__1__,__NT__2__ L=__NT__3__ | 250.05.00.00.008 | 1 | 1 | 2 | |||
| 3 | Хомут | 97 662 173 | 6 | 6 | 3 | |||
| 4 | Встановлення гідророзподільників | 281.05.02.00.000 | 1 | 1 | 4 | |||
| 5 | Хомут | 97 662 172 | 4 | 4 | 5 | |||
| 6 | Рукав __NT__0__х__NT__1__,__NT__2__ L=__NT__3__ | 250.05.00.00.001 | 1 | 1 | 6 | |||
| 7 | РВД, .Mx | 12.21,5.1050.М22х1,5 | 9 | 9 | 7 | |||
| 8 | Гідросистема хребтової балки | 271.05.03.00.000 | 1 | 1 | 8 | |||
| 9 | Скоба | 613.04.00.00.002 | 2 | 2 | 9 | |||
| 10 | Болт M8х40 | Болт М8х40 | 1 | 1 | 10 | |||
| 11 | Нат М.Н. | Гайка М8-6Н.5 | 1 | 1 | 11 | |||
| 12 | Диск G | Шайба 8 65Г | 1 | 1 | 12 | |||
| 13 | РВД, .Mx | 12.21,5.1250.М22х1,5 | 6 | 6 | 13 | |||
| 14 | РВД, .Mx | 12.21,5.1450.М22х1,5 | 1 | 1 | 14 | |||
| 15 | РВД, .Mx | 12.21,5.650.М22х1,5 | 2 | 2 | 15 | |||
| 16 | RVD.Mh | 16.20.850.М27х1,5 | 1 | 1 | 16 | |||
| 17 | Рукав __NT__0__х__NT__1__,__NT__2__ L=__NT__3__ | 250.05.00.00.003 | 1 | 1 | 17 | |||
| 18 | Хомут | 97 662 174 | 1 | 1 | 18 | |||
| 19 | Рукав __NT__0__х__NT__1__,__NT__2__ L=__NT__3__ | 250.05.00.00.004 | 1 | 1 | 19 | |||
| 20 | РВД, .Mx | 12.21,5.1450.М22х1,5.0/90 | 2 | 2 | 20 | |||
| 21 | Рукав __NT__0__х__NT__1__,__NT__2__ L=__NT__3__ | 250.05.00.00.002 | 1 | 1 | 21 |
