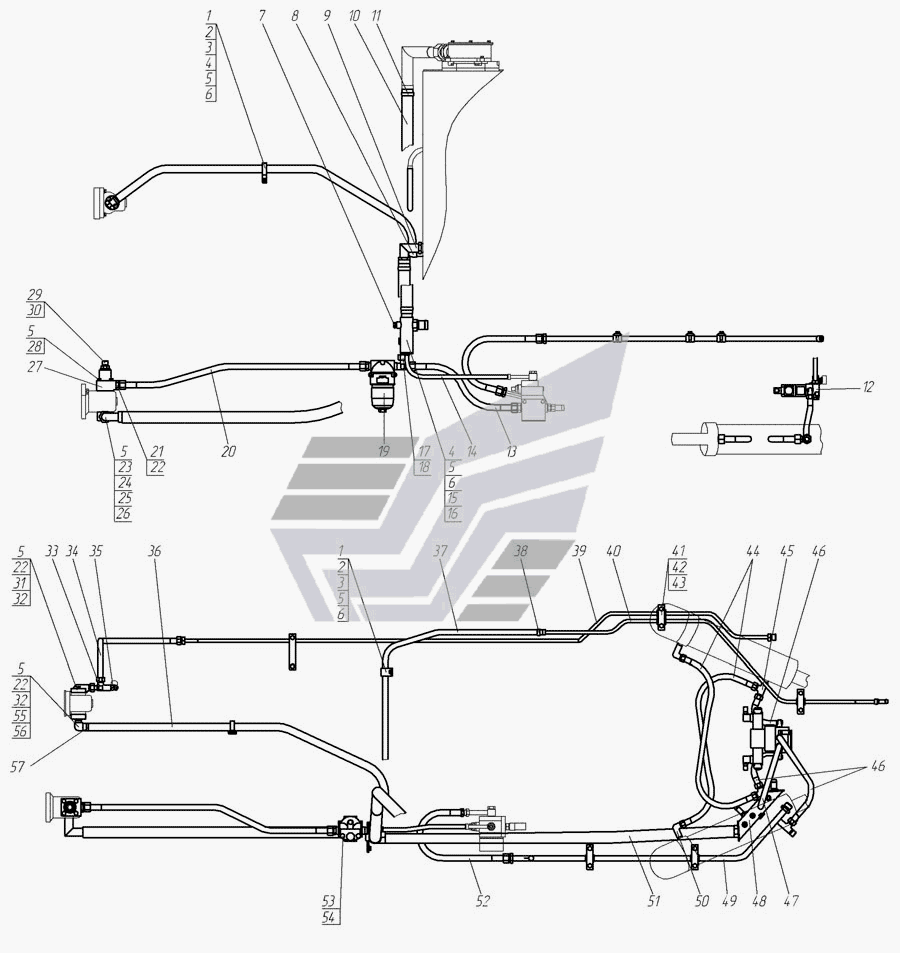

Гідросистема рами підмоторної
100%
Назва деталі
Хомут
Заводський номер
271.84.00.00.025
Кількість на модель
3
№
1
Назва деталі
Трубка Трубка ТВ- , L=
Заводський номер
274.05.01.00.014
Кількість на модель
2
№
2
Назва деталі
Bolt Mx
Заводський номер
Болт М8х16
Кількість на модель
4
№
3
Назва деталі
Нат М.Н.
Заводський номер
Гайка М8-6Н.5
Кількість на модель
3
№
4
Назва деталі
Шайба Г
Заводський номер
Шайба 8 65Г
Кількість на модель
41
№
5
Назва деталі
Диск S. x
Заводський номер
Шайба С. 8х1,4
Кількість на модель
37
№
6
Назва деталі
Пробка- П
Заводський номер
Пробка 316 169-П2
Кількість на модель
1
№
7
Назва деталі
Кутник
Заводський номер
271.05.01.00.002
Кількість на модель
1
№
8
Назва деталі
Кутник
Заводський номер
286.05.08.00.000
Кількість на модель
1
№
9
Назва деталі
Рукав х, L=
Заводський номер
274.05.01.00.012
Кількість на модель
1
№
10
Назва деталі
Хомут
Заводський номер
97 662 174
Кількість на модель
6
№
11
Назва деталі
Гідророзподільник
Заводський номер
271.05.01.01.000
Кількість на модель
1
№
12
Назва деталі
РВД .Мх
Заводський номер
16.20.450.М27х1,5
Кількість на модель
1
№
13
Назва деталі
Рукав х, L=
Заводський номер
276.05.01.00.003
Кількість на модель
1
№
14
Назва деталі
Колектор
Заводський номер
276.05.01.01.000
Кількість на модель
1
№
15
Назва деталі
Bolt Mx
Заводський номер
Болт М8х25
Кількість на модель
5
№
16
Назва деталі
Гайка з накидним ключем
Заводський номер
97 780 062
Кількість на модель
1
№
17
Назва деталі
Ніпель
Заводський номер
285.05.00.00.013
Кількість на модель
1
№
18
Назва деталі
Фільтр напірний
Заводський номер
250.05.01.03.000
Кількість на модель
1
№
19
Назва деталі
РВД .Мх
Заводський номер
16.20.1050.М27х1,5
Кількість на модель
1
№
20
Назва деталі
Штуцер
Заводський номер
258.05.47.00.001
Кількість на модель
1
№
21
Назва деталі
Кільце- - -
Заводський номер
020-025-30-2-2
Кількість на модель
3
№
22
Назва деталі
Кутник
Заводський номер
285.05.07.00.000
Кількість на модель
1
№
23
Назва деталі
Патрублк
Заводський номер
О.868.0002
Кількість на модель
1
№
24
Назва деталі
Bolt Mx
Заводський номер
Болт М8х60
Кількість на модель
4
№
25
Назва деталі
Кільце- - -
Заводський номер
036-042-36-2-2
Кількість на модель
1
№
26
Назва деталі
Подільник потоку ДПН СТ
Заводський номер
ДПН 10СТ
Кількість на модель
1
№
27
Назва деталі
Bolt Mx
Заводський номер
Болт М8х55
Кількість на модель
4
№
28
Назва деталі
Штуцер
Заводський номер
О.871.1120
Кількість на модель
1
№
29
Назва деталі
Кільце- - -
Заводський номер
019-023-25-2-2
Кількість на модель
1
№
30
Назва деталі
Патрубок
Заводський номер
257.05.01.00.006
Кількість на модель
1
№
31
Назва деталі
Bolt Mx
Заводський номер
Болт М8х30
Кількість на модель
6
№
32
Назва деталі
Трійник
Заводський номер
250.05.01.05.000
Кількість на модель
1
№
33
Назва деталі
RVD, .Mx
Заводський номер
12.21,5.1650.М22х1,5
Кількість на модель
1
№
34
Назва деталі
Вимірювальна муфта SMK- - РС
Заводський номер
"SMK-20G1/4""-РС"
Кількість на модель
1
№
35
Назва деталі
Рукав х, L=
Заводський номер
250.05.01.00.004
Кількість на модель
1
№
36
Назва деталі
Рукав х, L=
Заводський номер
274.05.01.00.004
Кількість на модель
1
№
37
Назва деталі
Хомут
Заводський номер
97 662 172
Кількість на модель
6
№
38
Назва деталі
Труба
Заводський номер
250.05.01.01.000
Кількість на модель
1
№
39
Назва деталі
Труба
Заводський номер
271.05.01.13.000
Кількість на модель
1
№
40
Назва деталі
Втулка
Заводський номер
О.860.1030-02
Кількість на модель
3
№
41
Назва деталі
Втулка
Заводський номер
О.860.1030-07
Кількість на модель
5
№
42
Назва деталі
Скоба
Заводський номер
О.884.2006-01
Кількість на модель
4
№
43
Назва деталі
RVD, .Mx
Заводський номер
12.21,5.850.М22х1,5
Кількість на модель
2
№
44
Назва деталі
Трійник
Заводський номер
О.874.0087
Кількість на модель
2
№
45
Назва деталі
RVD, .Mx
Заводський номер
12.21,5.650.М22х1,5
Кількість на модель
3
№
46
Назва деталі
Рукав х, L=
Заводський номер
274.05.01.00.005
Кількість на модель
1
№
47
Назва деталі
Колектор
Заводський номер
274.05.01.20.000
Кількість на модель
1
№
48
Назва деталі
Труба
Заводський номер
250.05.01.04.000
Кількість на модель
1
№
49
Назва деталі
Кутник
Заводський номер
О.873.0051
Кількість на модель
2
№
50
Назва деталі
Рукав х, L=
Заводський номер
250.05.01.00.005
Кількість на модель
2
№
51
Назва деталі
РВД .Мх
Заводський номер
16.20.650.М27х1,5
Кількість на модель
1
№
52
Назва деталі
Bolt Mx
Заводський номер
Болт М10х16
Кількість на модель
3
№
53
Назва деталі
Шайба Г
Заводський номер
Шайба 10 65Г
Кількість на модель
3
№
54
Назва деталі
Фланець
Заводський номер
281.05.01.00.002
Кількість на модель
1
№
55
Назва деталі
Кутник
Заводський номер
283.05.01.00.004
Кількість на модель
1
№
56
Назва деталі
Хомут
Заводський номер
97 662 173
Кількість на модель
2
№
57
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут | 271.84.00.00.025 | 3 | 3 | 1 | |||
| 2 | Трубка Трубка ТВ- , L= | 274.05.01.00.014 | 2 | 2 | 2 | |||
| 3 | Bolt Mx | Болт М8х16 | 4 | 4 | 3 | |||
| 4 | Нат М.Н. | Гайка М8-6Н.5 | 3 | 3 | 4 | |||
| 5 | Шайба Г | Шайба 8 65Г | 41 | 41 | 5 | |||
| 6 | Диск S. x | Шайба С. 8х1,4 | 37 | 37 | 6 | |||
| 7 | Пробка- П | Пробка 316 169-П2 | 1 | 1 | 7 | |||
| 8 | Кутник | 271.05.01.00.002 | 1 | 1 | 8 | |||
| 9 | Кутник | 286.05.08.00.000 | 1 | 1 | 9 | |||
| 10 | Рукав х, L= | 274.05.01.00.012 | 1 | 1 | 10 | |||
| 11 | Хомут | 97 662 174 | 6 | 6 | 11 | |||
| 12 | Гідророзподільник | 271.05.01.01.000 | 1 | 1 | 12 | |||
| 13 | РВД .Мх | 16.20.450.М27х1,5 | 1 | 1 | 13 | |||
| 14 | Рукав х, L= | 276.05.01.00.003 | 1 | 1 | 14 | |||
| 15 | Колектор | 276.05.01.01.000 | 1 | 1 | 15 | |||
| 16 | Bolt Mx | Болт М8х25 | 5 | 5 | 16 | |||
| 17 | Гайка з накидним ключем | 97 780 062 | 1 | 1 | 17 | |||
| 18 | Ніпель | 285.05.00.00.013 | 1 | 1 | 18 | |||
| 19 | Фільтр напірний | 250.05.01.03.000 | 1 | 1 | 19 | |||
| 20 | РВД .Мх | 16.20.1050.М27х1,5 | 1 | 1 | 20 | |||
| 21 | Штуцер | 258.05.47.00.001 | 1 | 1 | 21 | |||
| 22 | Кільце- - - | 020-025-30-2-2 | 3 | 3 | 22 | |||
| 23 | Кутник | 285.05.07.00.000 | 1 | 1 | 23 | |||
| 24 | Патрублк | О.868.0002 | 1 | 1 | 24 | |||
| 25 | Bolt Mx | Болт М8х60 | 4 | 4 | 25 | |||
| 26 | Кільце- - - | 036-042-36-2-2 | 1 | 1 | 26 | |||
| 27 | Подільник потоку ДПН СТ | ДПН 10СТ | 1 | 1 | 27 | |||
| 28 | Bolt Mx | Болт М8х55 | 4 | 4 | 28 | |||
| 29 | Штуцер | О.871.1120 | 1 | 1 | 29 | |||
| 30 | Кільце- - - | 019-023-25-2-2 | 1 | 1 | 30 | |||
| 31 | Патрубок | 257.05.01.00.006 | 1 | 1 | 31 | |||
| 32 | Bolt Mx | Болт М8х30 | 6 | 6 | 32 | |||
| 33 | Трійник | 250.05.01.05.000 | 1 | 1 | 33 | |||
| 34 | RVD, .Mx | 12.21,5.1650.М22х1,5 | 1 | 1 | 34 | |||
| 35 | Вимірювальна муфта SMK- - РС | "SMK-20G1/4""-РС" | 1 | 1 | 35 | |||
| 36 | Рукав х, L= | 250.05.01.00.004 | 1 | 1 | 36 | |||
| 37 | Рукав х, L= | 274.05.01.00.004 | 1 | 1 | 37 | |||
| 38 | Хомут | 97 662 172 | 6 | 6 | 38 | |||
| 39 | Труба | 250.05.01.01.000 | 1 | 1 | 39 | |||
| 40 | Труба | 271.05.01.13.000 | 1 | 1 | 40 | |||
| 41 | Втулка | О.860.1030-02 | 3 | 3 | 41 | |||
| 42 | Втулка | О.860.1030-07 | 5 | 5 | 42 | |||
| 43 | Скоба | О.884.2006-01 | 4 | 4 | 43 | |||
| 44 | RVD, .Mx | 12.21,5.850.М22х1,5 | 2 | 2 | 44 | |||
| 45 | Трійник | О.874.0087 | 2 | 2 | 45 | |||
| 46 | RVD, .Mx | 12.21,5.650.М22х1,5 | 3 | 3 | 46 | |||
| 47 | Рукав х, L= | 274.05.01.00.005 | 1 | 1 | 47 | |||
| 48 | Колектор | 274.05.01.20.000 | 1 | 1 | 48 | |||
| 49 | Труба | 250.05.01.04.000 | 1 | 1 | 49 | |||
| 50 | Кутник | О.873.0051 | 2 | 2 | 50 | |||
| 51 | Рукав х, L= | 250.05.01.00.005 | 2 | 2 | 51 | |||
| 52 | РВД .Мх | 16.20.650.М27х1,5 | 1 | 1 | 52 | |||
| 53 | Bolt Mx | Болт М10х16 | 3 | 3 | 53 | |||
| 54 | Шайба Г | Шайба 10 65Г | 3 | 3 | 54 | |||
| 55 | Фланець | 281.05.01.00.002 | 1 | 1 | 55 | |||
| 56 | Кутник | 283.05.01.00.004 | 1 | 1 | 56 | |||
| 57 | Хомут | 97 662 173 | 2 | 2 | 57 |
