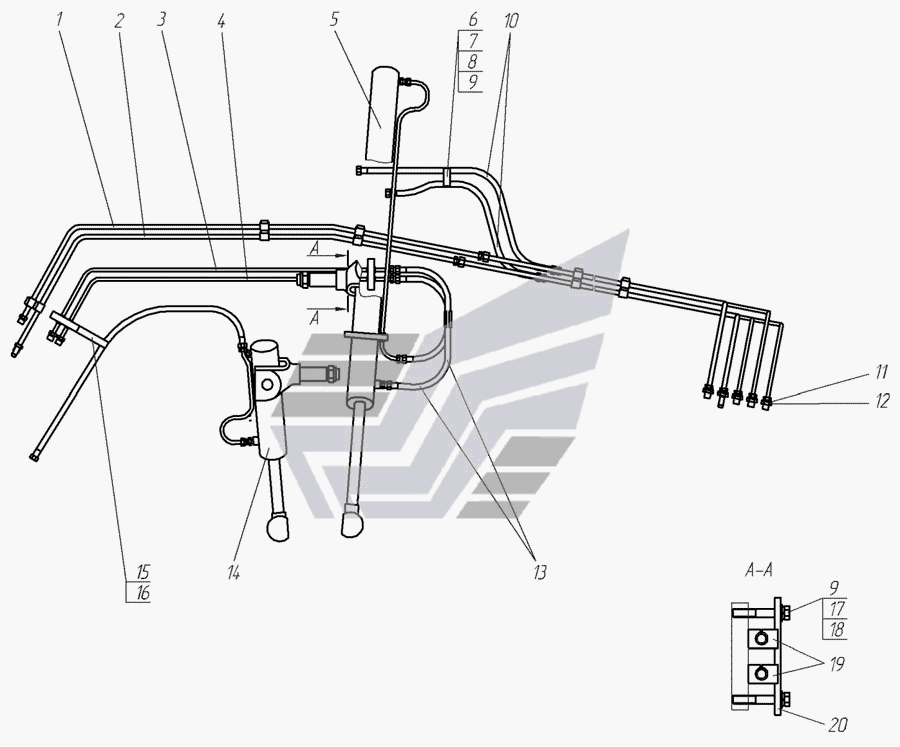

Гідросистема балки хребтової
100%
Назва деталі
Труба
Заводський номер
271.05.03.07.000-02
Кількість на модель
1
№
1
Назва деталі
Труба
Заводський номер
271.05.03.10.000
Кількість на модель
1
№
2
Назва деталі
Труба
Заводський номер
271.05.03.01.000
Кількість на модель
1
№
3
Назва деталі
Труба
Заводський номер
271.05.03.01.000-01
Кількість на модель
1
№
4
Назва деталі
Підйомний циліндр
Заводський номер
253.45.03.00.000
Кількість на модель
2
№
5
Назва деталі
Скоба
Заводський номер
613.04.00.00.002
Кількість на модель
4
№
6
Назва деталі
Bolt Mx
Заводський номер
Болт М8х30
Кількість на модель
4
№
7
Назва деталі
Гайка М8-6Н
Заводський номер
Гайка М8-6Н
Кількість на модель
4
№
8
Назва деталі
Диск G
Заводський номер
Шайба 8 65Г
Кількість на модель
12
№
9
Назва деталі
РВД, .Mx
Заводський номер
12.21,5.650.М22х1,5
Кількість на модель
2
№
10
Назва деталі
Диск S.__NT__0__
Заводський номер
Шайба С.22.02
Кількість на модель
11
№
11
Назва деталі
Горіх Mx
Заводський номер
Гайка М22х1,5
Кількість на модель
11
№
12
Назва деталі
РВД, .Mx
Заводський номер
12.21,5.1050.М22х1,5
Кількість на модель
4
№
13
Назва деталі
Гідроциліндр виносу тягової рами
Заводський номер
271.05.03.11.000
Кількість на модель
1
№
14
Назва деталі
Трубка Трубка ТВ- , L=
Заводський номер
271.05.03.00.001
Кількість на модель
1
№
15
Назва деталі
Bolt Mx
Заводський номер
Болт М8х50
Кількість на модель
8
№
17
Назва деталі
Диск S.h
Заводський номер
Шайба С.8х1,4
Кількість на модель
12
№
18
Назва деталі
Втулка
Заводський номер
О.860.1030-07
Кількість на модель
37
№
19
Назва деталі
Скоба
Заводський номер
О.884.2006-02
Кількість на модель
4
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | 271.05.03.07.000-02 | 1 | 1 | 1 | |||
| 2 | Труба | 271.05.03.10.000 | 1 | 1 | 2 | |||
| 3 | Труба | 271.05.03.01.000 | 1 | 1 | 3 | |||
| 4 | Труба | 271.05.03.01.000-01 | 1 | 1 | 4 | |||
| 5 | Підйомний циліндр | 253.45.03.00.000 | 2 | 2 | 5 | |||
| 6 | Скоба | 613.04.00.00.002 | 4 | 4 | 6 | |||
| 7 | Bolt Mx | Болт М8х30 | 4 | 4 | 7 | |||
| 8 | Гайка М8-6Н | Гайка М8-6Н | 4 | 4 | 8 | |||
| 9 | Диск G | Шайба 8 65Г | 12 | 12 | 9 | |||
| 10 | РВД, .Mx | 12.21,5.650.М22х1,5 | 2 | 2 | 10 | |||
| 11 | Диск S.__NT__0__ | Шайба С.22.02 | 11 | 11 | 11 | |||
| 12 | Горіх Mx | Гайка М22х1,5 | 11 | 11 | 12 | |||
| 13 | РВД, .Mx | 12.21,5.1050.М22х1,5 | 4 | 4 | 13 | |||
| 14 | Гідроциліндр виносу тягової рами | 271.05.03.11.000 | 1 | 1 | 14 | |||
| 15 | Трубка Трубка ТВ- , L= | 271.05.03.00.001 | 1 | 1 | 15 | |||
| 17 | Bolt Mx | Болт М8х50 | 8 | 8 | 17 | |||
| 18 | Диск S.h | Шайба С.8х1,4 | 12 | 12 | 18 | |||
| 19 | Втулка | О.860.1030-07 | 37 | 37 | 19 | |||
| 20 | Скоба | О.884.2006-02 | 4 | 4 | 20 |
