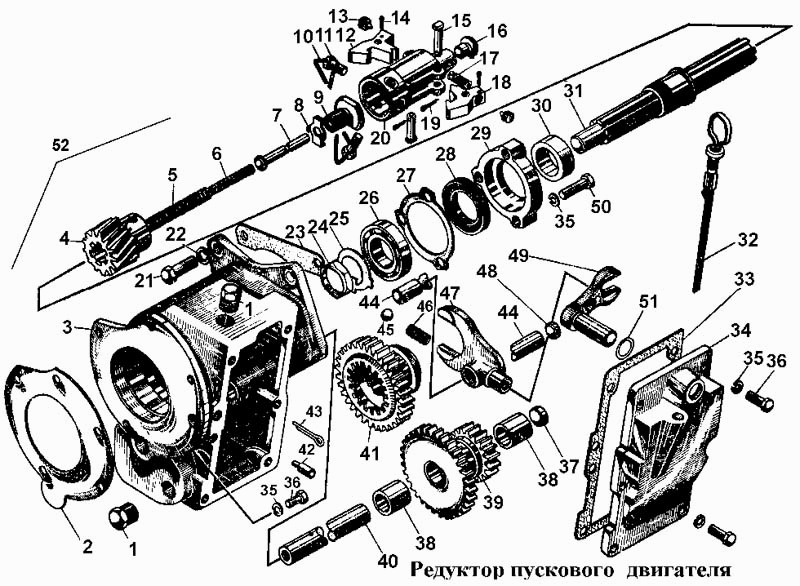

Редуктор пускового двигуна
100%
Назва деталі
Вал редуктора
Заводський номер
76106СП
Кількість на модель
1
№
Назва деталі
Муфта механізму вмикання
Заводський номер
72118СП
Кількість на модель
1
№
Назва деталі
Редуктор __NT__0__
Заводський номер
17-76-8СП
Кількість на модель
1
№
Назва деталі
Шестерня
Заводський номер
7612СП
Кількість на модель
1
№
Назва деталі
Корок
Заводський номер
700-37-2025
Кількість на модель
2
№
1
Назва деталі
Прокладка
Заводський номер
700-40-2365
Кількість на модель
6
№
2
Назва деталі
Прокладка
Заводський номер
700-40-2368
Кількість на модель
6
№
2
Назва деталі
Корпус
Заводський номер
17-76-13-1
Кількість на модель
1
№
3
Назва деталі
Шестерня
Заводський номер
17-76-22
Кількість на модель
1
№
4
Назва деталі
Пружина
Заводський номер
38342
Кількість на модель
1
№
5
Назва деталі
Пружина
Заводський номер
38343
Кількість на модель
1
№
6
Назва деталі
Штовхач муфти
Заводський номер
72101
Кількість на модель
1
№
7
Назва деталі
Шайба
Заводський номер
31106
Кількість на модель
1
№
8
Назва деталі
Направляюча штовхача
Заводський номер
7213
Кількість на модель
1
№
9
Назва деталі
Підшипник ГОСТ
Заводський номер
42216
Кількість на модель
2
№
10
Назва деталі
Bolt CMD
Заводський номер
Болт СМД 8-1994
Кількість на модель
4
№
11
Назва деталі
Засувка муфти
Заводський номер
72106
Кількість на модель
1
№
12
Назва деталі
Гвинт
Заводський номер
72107
Кількість на модель
2
№
13
Назва деталі
Шплінт х
Заводський номер
Шплинт 3,2х22
Кількість на модель
2
№
14
Назва деталі
Вісь засувки
Заводський номер
72119
Кількість на модель
2
№
15
Назва деталі
П'ятка муфти
Заводський номер
72117
Кількість на модель
1
№
16
Назва деталі
Пружина засувки
Заводський номер
38344
Кількість на модель
1
№
17
Назва деталі
Засувка муфти
Заводський номер
72105
Кількість на модель
1
№
18
Назва деталі
Шплінт х
Заводський номер
Шплинт 3,2х18
Кількість на модель
2
№
19
Назва деталі
Муфта механізму вмикання
Заводський номер
72116
Кількість на модель
1
№
20
Назва деталі
Болт
Заводський номер
2816
Кількість на модель
2
№
21
Назва деталі
Шайба __NT__0__ від __NT__1__Г __NT__2__
Заводський номер
Шайба 12 ОТ 65Г 09
Кількість на модель
2
№
22
Назва деталі
Прокладка
Заводський номер
700-40-2212
Кількість на модель
6
№
23
Назва деталі
Горіх
Заводський номер
700-30-2305
Кількість на модель
1
№
24
Назва деталі
Шайба
Заводський номер
700-31-2566
Кількість на модель
1
№
25
Назва деталі
Підшипник К
Заводський номер
Подшипник 208К
Кількість на модель
1
№
26
Назва деталі
Прокладка
Заводський номер
40960
Кількість на модель
1
№
27
Назва деталі
Сальник
Заводський номер
40263СП
Кількість на модель
1
№
28
Назва деталі
Кришка сальника
Заводський номер
76105
Кількість на модель
1
№
29
Назва деталі
Втулка
Заводський номер
726-1
Кількість на модель
1
№
30
Назва деталі
ВАЛ
Заводський номер
76107
Кількість на модель
1
№
31
Назва деталі
Лінійка масломірна
Заводський номер
17-01-162СП
Кількість на модель
1
№
32
Назва деталі
Прокладка
Заводський номер
700-40-4482
Кількість на модель
1
№
33
Назва деталі
Кришка
Заводський номер
17-76-27
Кількість на модель
1
№
34
Назва деталі
Кришка
Заводський номер
17-76-32
Кількість на модель
1
№
34
Назва деталі
Шайба __NT__0__ від __NT__1__Г __NT__2__
Заводський номер
Шайба 10 ОТ 65Г 09
Кількість на модель
9
№
35
Назва деталі
Bolt Mx
Заводський номер
Болт М10х25.58.019
Кількість на модель
6
№
36
Назва деталі
Заглушка
Заводський номер
52
Кількість на модель
1
№
37
Назва деталі
Втулка
Заводський номер
766-1
Кількість на модель
2
№
38
Назва деталі
Шестерня
Заводський номер
765
Кількість на модель
1
№
39
Назва деталі
Ось
Заводський номер
17-76-3-1
Кількість на модель
1
№
40
Назва деталі
Шестерня
Заводський номер
764
Кількість на модель
1
№
41
Назва деталі
Штифт
Заводський номер
700-32-2014
Кількість на модель
1
№
42
Назва деталі
Шплінт х
Заводський номер
Шплинт 5х50
Кількість на модель
1
№
43
Назва деталі
Вал вилки
Заводський номер
17-76-7-1
Кількість на модель
1
№
44
Назва деталі
Куля B
Заводський номер
Шарик Б 12-200
Кількість на модель
1
№
45
Назва деталі
Пружина
Заводський номер
38347
Кількість на модель
1
№
46
Назва деталі
Виделка.
Заводський номер
76111
Кількість на модель
1
№
47
Назва деталі
Заглушка
Заводський номер
76113
Кількість на модель
1
№
48
Назва деталі
Виделка.
Заводський номер
17-76-19
Кількість на модель
1
№
49
Назва деталі
Виделка.
Заводський номер
17-76-31
Кількість на модель
1
№
49
Назва деталі
Bolt Mx
Заводський номер
Болт М10х40.58.019
Кількість на модель
3
№
50
Назва деталі
Кільце- - -
Заводський номер
Кольцо 020-026-36-2-2
Кількість на модель
1
№
51
Назва деталі
Редуктор пускового двигуна
Заводський номер
17-76-10СП
Кількість на модель
1
№
52
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вал редуктора | 76106СП | 1 | 1 | |||||
| Муфта механізму вмикання | 72118СП | 1 | 1 | |||||
| Редуктор __NT__0__ | 17-76-8СП | 1 | 1 | |||||
| Шестерня | 7612СП | 1 | 1 | |||||
| 1 | Корок | 700-37-2025 | 2 | 2 | 1 | |||
| 2 | Прокладка | 700-40-2365 | 6 | 6 | 2 | |||
| 2 | Прокладка | 700-40-2368 | 6 | 6 | 2 | |||
| 3 | Корпус | 17-76-13-1 | 1 | 1 | 3 | |||
| 4 | Шестерня | 17-76-22 | 1 | 1 | 4 | |||
| 5 | Пружина | 38342 | 1 | 1 | 5 | |||
| 6 | Пружина | 38343 | 1 | 1 | 6 | |||
| 7 | Штовхач муфти | 72101 | 1 | 1 | 7 | |||
| 8 | Шайба | 31106 | 1 | 1 | 8 | |||
| 9 | Направляюча штовхача | 7213 | 1 | 1 | 9 | |||
| 10 | Підшипник ГОСТ | 42216 | 2 | 2 | 10 | |||
| 11 | Bolt CMD | Болт СМД 8-1994 | 4 | 4 | 11 | |||
| 12 | Засувка муфти | 72106 | 1 | 1 | 12 | |||
| 13 | Гвинт | 72107 | 2 | 2 | 13 | |||
| 14 | Шплінт х | Шплинт 3,2х22 | 2 | 2 | 14 | |||
| 15 | Вісь засувки | 72119 | 2 | 2 | 15 | |||
| 16 | П'ятка муфти | 72117 | 1 | 1 | 16 | |||
| 17 | Пружина засувки | 38344 | 1 | 1 | 17 | |||
| 18 | Засувка муфти | 72105 | 1 | 1 | 18 | |||
| 19 | Шплінт х | Шплинт 3,2х18 | 2 | 2 | 19 | |||
| 20 | Муфта механізму вмикання | 72116 | 1 | 1 | 20 | |||
| 21 | Болт | 2816 | 2 | 2 | 21 | |||
| 22 | Шайба __NT__0__ від __NT__1__Г __NT__2__ | Шайба 12 ОТ 65Г 09 | 2 | 2 | 22 | |||
| 23 | Прокладка | 700-40-2212 | 6 | 6 | 23 | |||
| 24 | Горіх | 700-30-2305 | 1 | 1 | 24 | |||
| 25 | Шайба | 700-31-2566 | 1 | 1 | 25 | |||
| 26 | Підшипник К | Подшипник 208К | 1 | 1 | 26 | |||
| 27 | Прокладка | 40960 | 1 | 1 | 27 | |||
| 28 | Сальник | 40263СП | 1 | 1 | 28 | |||
| 29 | Кришка сальника | 76105 | 1 | 1 | 29 | |||
| 30 | Втулка | 726-1 | 1 | 1 | 30 | |||
| 31 | ВАЛ | 76107 | 1 | 1 | 31 | |||
| 32 | Лінійка масломірна | 17-01-162СП | 1 | 1 | 32 | |||
| 33 | Прокладка | 700-40-4482 | 1 | 1 | 33 | |||
| 34 | Кришка | 17-76-27 | 1 | 1 | 34 | |||
| 34 | Кришка | 17-76-32 | 1 | 1 | 34 | |||
| 35 | Шайба __NT__0__ від __NT__1__Г __NT__2__ | Шайба 10 ОТ 65Г 09 | 9 | 9 | 35 | |||
| 36 | Bolt Mx | Болт М10х25.58.019 | 6 | 6 | 36 | |||
| 37 | Заглушка | 52 | 1 | 1 | 37 | |||
| 38 | Втулка | 766-1 | 2 | 2 | 38 | |||
| 39 | Шестерня | 765 | 1 | 1 | 39 | |||
| 40 | Ось | 17-76-3-1 | 1 | 1 | 40 | |||
| 41 | Шестерня | 764 | 1 | 1 | 41 | |||
| 42 | Штифт | 700-32-2014 | 1 | 1 | 42 | |||
| 43 | Шплінт х | Шплинт 5х50 | 1 | 1 | 43 | |||
| 44 | Вал вилки | 17-76-7-1 | 1 | 1 | 44 | |||
| 45 | Куля B | Шарик Б 12-200 | 1 | 1 | 45 | |||
| 46 | Пружина | 38347 | 1 | 1 | 46 | |||
| 47 | Виделка. | 76111 | 1 | 1 | 47 | |||
| 48 | Заглушка | 76113 | 1 | 1 | 48 | |||
| 49 | Виделка. | 17-76-19 | 1 | 1 | 49 | |||
| 49 | Виделка. | 17-76-31 | 1 | 1 | 49 | |||
| 50 | Bolt Mx | Болт М10х40.58.019 | 3 | 3 | 50 | |||
| 51 | Кільце- - - | Кольцо 020-026-36-2-2 | 1 | 1 | 51 | |||
| 52 | Редуктор пускового двигуна | 17-76-10СП | 1 | 1 | 52 |
