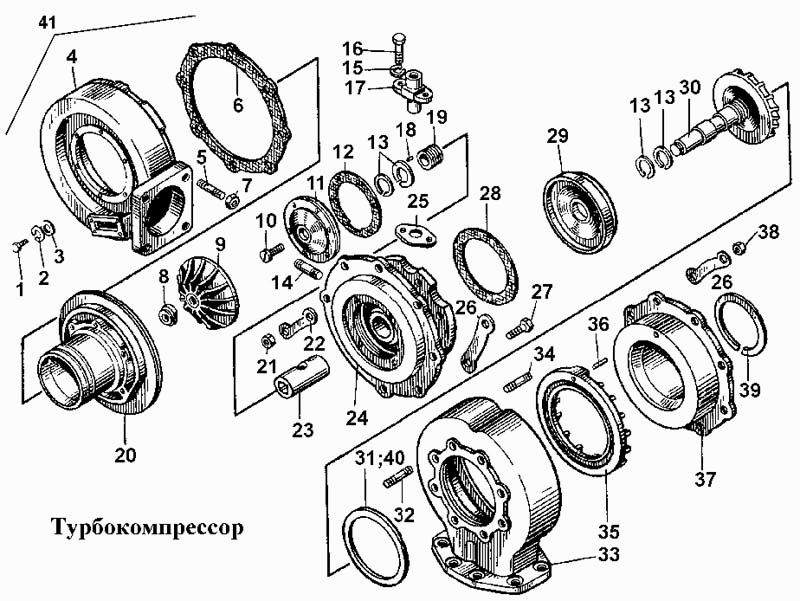

Турбокомпресор
100%
Назва деталі
ВАЛ
Заводський номер
92,53
Кількість на модель
1
№
Назва деталі
Ротор
Заводський номер
92,55
Кількість на модель
1
№
Назва деталі
Корпус турбіни
Заводський номер
92,92
Кількість на модель
1
№
Назва деталі
Корпус турбіни
Заводський номер
92,34
Кількість на модель
1
№
Назва деталі
Корпус середній
Заводський номер
92,56
Кількість на модель
1
№
Назва деталі
Корпус середній
Заводський номер
92,33
Кількість на модель
1
№
Назва деталі
Корпус компресора
Заводський номер
92,93
Кількість на модель
1
№
Назва деталі
Комплект ТКР з трубками для запасних частин
Заводський номер
92.000-51
Кількість на модель
1
№
Назва деталі
Bolt Mx
Заводський номер
Болт М6х20.58.019
Кількість на модель
6
№
1
Назва деталі
Диск T G
Заводський номер
Шайба 6Т 65Г 09
Кількість на модель
6
№
2
Назва деталі
Шайба
Заводський номер
31529
Кількість на модель
6
№
3
Назва деталі
Корпус компресора
Заводський номер
93,094
Кількість на модель
1
№
4
Назва деталі
Шпилька М- х
Заводський номер
Шпилька М8-6gх22.66.029
Кількість на модель
4
№
5
Назва деталі
Прокладка
Заводський номер
700-40-2884
Кількість на модель
5
№
6
Назва деталі
Гайка Mx-
Заводський номер
Гайка М8х1-6.029
Кількість на модель
4
№
7
Назва деталі
Гайка спеціальна
Заводський номер
111.30124.11
Кількість на модель
1
№
8
Назва деталі
Колесо компресора
Заводський номер
92,209
Кількість на модель
1
№
9
Назва деталі
Гвинт Mx
Заводський номер
Винт М6х16.58.019
Кількість на модель
4
№
10
Назва деталі
Диск
Заводський номер
92,57
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
700-40-6582
Кількість на модель
1
№
12
Назва деталі
КІЛЬЦО
Заводський номер
111.30123.01
Кількість на модель
4
№
13
Назва деталі
Шпилька М __NT__0__
Заводський номер
Шпилька М8
Кількість на модель
2
№
14
Назва деталі
Диск T G
Заводський номер
Шайба 8Т 65Г 09
Кількість на модель
2
№
15
Назва деталі
Bolt Mx
Заводський номер
Болт М8х20.58.019
Кількість на модель
2
№
16
Назва деталі
Фіксатор
Заводський номер
111.30106.01
Кількість на модель
1
№
17
Назва деталі
Штифт
Заводський номер
92,239
Кількість на модель
1
№
18
Назва деталі
КІЛЬЦО
Заводський номер
92,068
Кількість на модель
1
№
19
Назва деталі
Вставка компресора
Заводський номер
92,206
Кількість на модель
1
№
20
Назва деталі
Гайка М__NT__0__- __NT__1__
Заводський номер
Гайка М10-6.089
Кількість на модель
8
№
21
Назва деталі
Тарілка
Заводський номер
700-31-2447
Кількість на модель
4
№
22
Назва деталі
Підшипник
Заводський номер
111.30105.00
Кількість на модель
1
№
23
Назва деталі
Корпус середній
Заводський номер
92,227
Кількість на модель
1
№
24
Назва деталі
Прокладка
Заводський номер
111.30131.00
Кількість на модель
1
№
25
Назва деталі
Тарілка
Заводський номер
700-31-2414-3
Кількість на модель
4
№
26
Назва деталі
Прокладка
Заводський номер
111.30129.00
Кількість на модель
1
№
28
Назва деталі
Диск
Заводський номер
92,104
Кількість на модель
1
№
29
Назва деталі
ВАЛ
Заводський номер
92,52
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
92,214
Кількість на модель
2
№
31
Назва деталі
Шпилька
Заводський номер
700-29-2368
Кількість на модель
8
№
32
Назва деталі
Корпус турбіни
Заводський номер
92,201
Кількість на модель
1
№
33
Назва деталі
Шпилька М- х
Заводський номер
Шпилька М8-6gх20.66.089
Кількість на модель
8
№
34
Назва деталі
Вінець сопловий
Заводський номер
92,202
Кількість на модель
1
№
35
Назва деталі
Роликоподшипник
Заводський номер
32205
Кількість на модель
1
№
36
Назва деталі
Вставка турбіни
Заводський номер
92,203
Кількість на модель
1
№
37
Назва деталі
Гайка М__NT__0__- __NT__1__
Заводський номер
Гайка М8-6.089
Кількість на модель
8
№
38
Назва деталі
Кільце А
Заводський номер
Кольцо А27.00.007
Кількість на модель
1
№
39
Назва деталі
Прокладка
Заводський номер
92,238
Кількість на модель
2
№
40
Назва деталі
Турбокомпрессор ТКР- Н-
Заводський номер
92.000-06
Кількість на модель
1
№
41
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| ВАЛ | 92,53 | 1 | 1 | |||||
| Ротор | 92,55 | 1 | 1 | |||||
| Корпус турбіни | 92,92 | 1 | 1 | |||||
| Корпус турбіни | 92,34 | 1 | 1 | |||||
| Корпус середній | 92,56 | 1 | 1 | |||||
| Корпус середній | 92,33 | 1 | 1 | |||||
| Корпус компресора | 92,93 | 1 | 1 | |||||
| Комплект ТКР з трубками для запасних частин | 92.000-51 | 1 | 1 | |||||
| 1 | Bolt Mx | Болт М6х20.58.019 | 6 | 6 | 1 | |||
| 2 | Диск T G | Шайба 6Т 65Г 09 | 6 | 6 | 2 | |||
| 3 | Шайба | 31529 | 6 | 6 | 3 | |||
| 4 | Корпус компресора | 93,094 | 1 | 1 | 4 | |||
| 5 | Шпилька М- х | Шпилька М8-6gх22.66.029 | 4 | 4 | 5 | |||
| 6 | Прокладка | 700-40-2884 | 5 | 5 | 6 | |||
| 7 | Гайка Mx- | Гайка М8х1-6.029 | 4 | 4 | 7 | |||
| 8 | Гайка спеціальна | 111.30124.11 | 1 | 1 | 8 | |||
| 9 | Колесо компресора | 92,209 | 1 | 1 | 9 | |||
| 10 | Гвинт Mx | Винт М6х16.58.019 | 4 | 4 | 10 | |||
| 11 | Диск | 92,57 | 1 | 1 | 11 | |||
| 12 | Прокладка | 700-40-6582 | 1 | 1 | 12 | |||
| 13 | КІЛЬЦО | 111.30123.01 | 4 | 4 | 13 | |||
| 14 | Шпилька М __NT__0__ | Шпилька М8 | 2 | 2 | 14 | |||
| 15 | Диск T G | Шайба 8Т 65Г 09 | 2 | 2 | 15 | |||
| 16 | Bolt Mx | Болт М8х20.58.019 | 2 | 2 | 16 | |||
| 17 | Фіксатор | 111.30106.01 | 1 | 1 | 17 | |||
| 18 | Штифт | 92,239 | 1 | 1 | 18 | |||
| 19 | КІЛЬЦО | 92,068 | 1 | 1 | 19 | |||
| 20 | Вставка компресора | 92,206 | 1 | 1 | 20 | |||
| 21 | Гайка М__NT__0__- __NT__1__ | Гайка М10-6.089 | 8 | 8 | 21 | |||
| 22 | Тарілка | 700-31-2447 | 4 | 4 | 22 | |||
| 23 | Підшипник | 111.30105.00 | 1 | 1 | 23 | |||
| 24 | Корпус середній | 92,227 | 1 | 1 | 24 | |||
| 25 | Прокладка | 111.30131.00 | 1 | 1 | 25 | |||
| 26 | Тарілка | 700-31-2414-3 | 4 | 4 | 26 | |||
| 28 | Прокладка | 111.30129.00 | 1 | 1 | 28 | |||
| 29 | Диск | 92,104 | 1 | 1 | 29 | |||
| 30 | ВАЛ | 92,52 | 1 | 1 | 30 | |||
| 31 | Прокладка | 92,214 | 2 | 2 | 31 | |||
| 32 | Шпилька | 700-29-2368 | 8 | 8 | 32 | |||
| 33 | Корпус турбіни | 92,201 | 1 | 1 | 33 | |||
| 34 | Шпилька М- х | Шпилька М8-6gх20.66.089 | 8 | 8 | 34 | |||
| 35 | Вінець сопловий | 92,202 | 1 | 1 | 35 | |||
| 36 | Роликоподшипник | 32205 | 1 | 1 | 36 | |||
| 37 | Вставка турбіни | 92,203 | 1 | 1 | 37 | |||
| 38 | Гайка М__NT__0__- __NT__1__ | Гайка М8-6.089 | 8 | 8 | 38 | |||
| 39 | Кільце А | Кольцо А27.00.007 | 1 | 1 | 39 | |||
| 40 | Прокладка | 92,238 | 2 | 2 | 40 | |||
| 41 | Турбокомпрессор ТКР- Н- | 92.000-06 | 1 | 1 | 41 |
