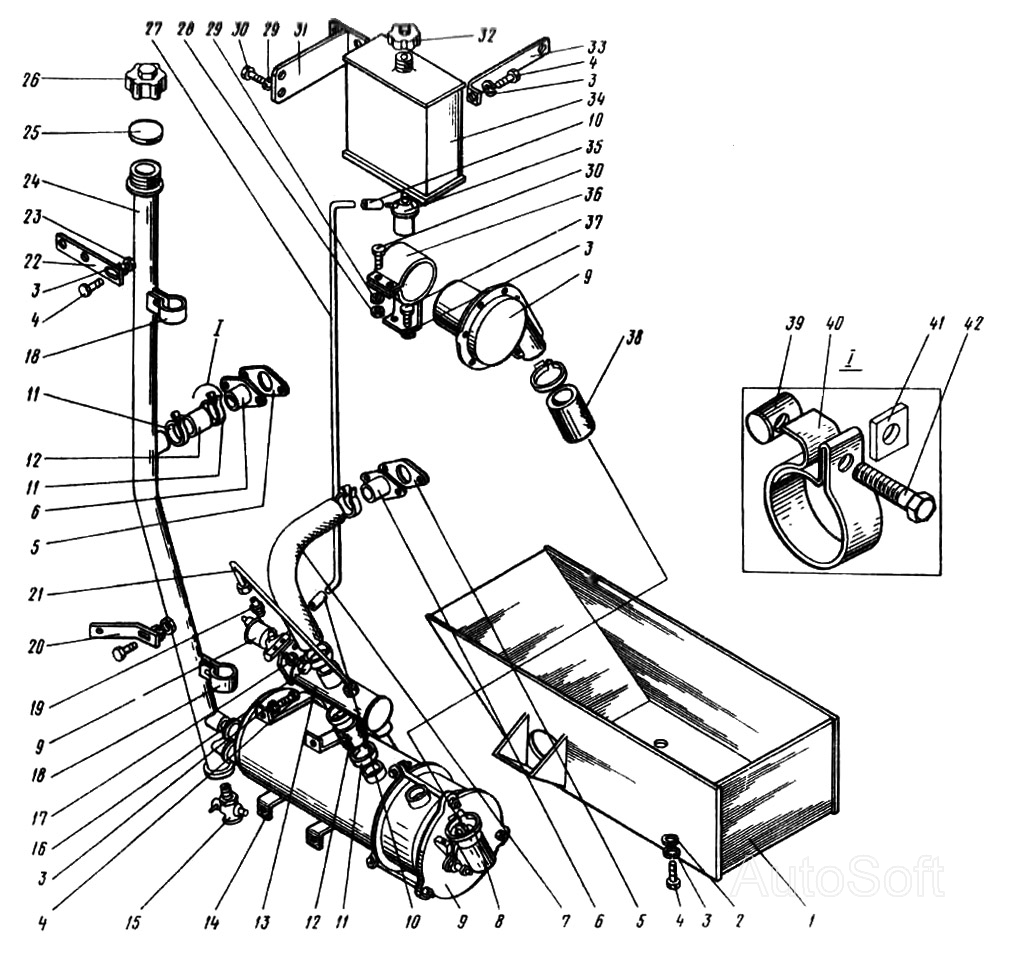

Встановлення підігрівача
100%
Назва деталі
Піддон
Заводський номер
4121.11.03.450
Кількість на модель
1
№
1
Назва деталі
Шайба
Заводський номер
11371.10
Кількість на модель
4
№
2
Назва деталі
Диск
Заводський номер
6402.08
Кількість на модель
15
№
3
Назва деталі
гвинт
Заводський номер
7798.08x20
Кількість на модель
13
№
4
Назва деталі
Прокладка
Заводський номер
4121.11.03.001
Кількість на модель
2
№
5
Назва деталі
Труба__NT__0__
Заводський номер
4121.11.03.250
Кількість на модель
2
№
6
Назва деталі
Рукав L=500 мм
Заводський номер
25x35,6-16
Кількість на модель
1
№
7
Назва деталі
Хомут
Заводський номер
4121.11.03.500
Кількість на модель
2
№
8
Назва деталі
Підігрівач
Заводський номер
ПЖБ-300В
Кількість на модель
1
№
9
Назва деталі
Труба L=45 мм
Заводський номер
4С-6,3х2
Кількість на модель
2
№
10
Назва деталі
Хомутик
Заводський номер
4121.11.01.900
Кількість на модель
12
№
11
Назва деталі
Рукав L=60 мм
Заводський номер
25x35,5-16
Кількість на модель
1
№
12
Назва деталі
Зварна труба
Заводський номер
4121.11.03.350
Кількість на модель
1
№
13
Назва деталі
Хомут
Заводський номер
4121.11.03.015
Кількість на модель
2
№
14
Назва деталі
Зливний кран у зборі (Кр-2)
Заводський номер
51.130.5010
Кількість на модель
1
№
15
Назва деталі
гвинт
Заводський номер
7798.06x14
Кількість на модель
2
№
16
Назва деталі
Диск
Заводський номер
6402.06
Кількість на модель
2
№
17
Назва деталі
Хомут
Заводський номер
4121.11.03.008
Кількість на модель
1
№
18
Назва деталі
Штуцер
Заводський номер
4121.11.03.010
Кількість на модель
2
№
19
Назва деталі
Планка
Заводський номер
4121.11.03.016
Кількість на модель
1
№
20
Назва деталі
Труба__NT__0__
Заводський номер
4121.11.03.550
Кількість на модель
1
№
21
Назва деталі
Планка
Заводський номер
4121.11.03.007
Кількість на модель
1
№
22
Назва деталі
Гайка
Заводський номер
5915.08
Кількість на модель
2
№
23
Назва деталі
Зварна труба
Заводський номер
4121.11.03.600
Кількість на модель
1
№
24
Назва деталі
Прокладка
Заводський номер
4121.11.01.007
Кількість на модель
1
№
25
Назва деталі
Кришка
Заводський номер
4121.11.03.019
Кількість на модель
1
№
26
Назва деталі
Труба__NT__0__
Заводський номер
4121Б.11.14.002
Кількість на модель
1
№
27
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
2
№
28
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
4
№
29
Назва деталі
гвинт
Заводський номер
7798.10x30
Кількість на модель
4
№
30
Назва деталі
Кронштейн
Заводський номер
4121Б.11.14.110
Кількість на модель
1
№
31
Назва деталі
Ковпачок
Заводський номер
4121А.11.01.010
Кількість на модель
1
№
32
Назва деталі
Стяжка
Заводський номер
4121Б.11.14.001
Кількість на модель
1
№
33
Назва деталі
Бензобак
Заводський номер
4121А.11.14.100
Кількість на модель
1
№
34
Назва деталі
Фільтр відстійник
Заводський номер
ОФ-150В
Кількість на модель
1
№
35
Назва деталі
Зварний хомут
Заводський номер
4121.11.03.70
Кількість на модель
1
№
36
Назва деталі
Гвинт
Заводський номер
17473.08x16
Кількість на модель
2
№
37
Назва деталі
Рукав L=100 мм
Заводський номер
42x56,5-15
Кількість на модель
1
№
38
Назва деталі
Гайка
Заводський номер
4121.11.01.901
Кількість на модель
12
№
39
Назва деталі
Скоба
Заводський номер
4121.11.01.902
Кількість на модель
12
№
40
Назва деталі
Диск
Заводський номер
4121 11.01.903
Кількість на модель
12
№
41
Назва деталі
гвинт
Заводський номер
4121.11.01.904
Кількість на модель
12
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Піддон | 4121.11.03.450 | 1 | 1 | 1 | |||
| 2 | Шайба | 11371.10 | 4 | 4 | 2 | |||
| 3 | Диск | 6402.08 | 15 | 15 | 3 | |||
| 4 | гвинт | 7798.08x20 | 13 | 13 | 4 | |||
| 5 | Прокладка | 4121.11.03.001 | 2 | 2 | 5 | |||
| 6 | Труба__NT__0__ | 4121.11.03.250 | 2 | 2 | 6 | |||
| 7 | Рукав L=500 мм | 25x35,6-16 | 1 | 1 | 7 | |||
| 8 | Хомут | 4121.11.03.500 | 2 | 2 | 8 | |||
| 9 | Підігрівач | ПЖБ-300В | 1 | 1 | 9 | |||
| 10 | Труба L=45 мм | 4С-6,3х2 | 2 | 2 | 10 | |||
| 11 | Хомутик | 4121.11.01.900 | 12 | 12 | 11 | |||
| 12 | Рукав L=60 мм | 25x35,5-16 | 1 | 1 | 12 | |||
| 13 | Зварна труба | 4121.11.03.350 | 1 | 1 | 13 | |||
| 14 | Хомут | 4121.11.03.015 | 2 | 2 | 14 | |||
| 15 | Зливний кран у зборі (Кр-2) | 51.130.5010 | 1 | 1 | 15 | |||
| 16 | гвинт | 7798.06x14 | 2 | 2 | 16 | |||
| 17 | Диск | 6402.06 | 2 | 2 | 17 | |||
| 18 | Хомут | 4121.11.03.008 | 1 | 1 | 18 | |||
| 19 | Штуцер | 4121.11.03.010 | 2 | 2 | 19 | |||
| 20 | Планка | 4121.11.03.016 | 1 | 1 | 20 | |||
| 21 | Труба__NT__0__ | 4121.11.03.550 | 1 | 1 | 21 | |||
| 22 | Планка | 4121.11.03.007 | 1 | 1 | 22 | |||
| 23 | Гайка | 5915.08 | 2 | 2 | 23 | |||
| 24 | Зварна труба | 4121.11.03.600 | 1 | 1 | 24 | |||
| 25 | Прокладка | 4121.11.01.007 | 1 | 1 | 25 | |||
| 26 | Кришка | 4121.11.03.019 | 1 | 1 | 26 | |||
| 27 | Труба__NT__0__ | 4121Б.11.14.002 | 1 | 1 | 27 | |||
| 28 | Горіх | 5915.10 | 2 | 2 | 28 | |||
| 29 | Шайба | 6402.10 | 4 | 4 | 29 | |||
| 30 | гвинт | 7798.10x30 | 4 | 4 | 30 | |||
| 31 | Кронштейн | 4121Б.11.14.110 | 1 | 1 | 31 | |||
| 32 | Ковпачок | 4121А.11.01.010 | 1 | 1 | 32 | |||
| 33 | Стяжка | 4121Б.11.14.001 | 1 | 1 | 33 | |||
| 34 | Бензобак | 4121А.11.14.100 | 1 | 1 | 34 | |||
| 35 | Фільтр відстійник | ОФ-150В | 1 | 1 | 35 | |||
| 36 | Зварний хомут | 4121.11.03.70 | 1 | 1 | 36 | |||
| 37 | Гвинт | 17473.08x16 | 2 | 2 | 37 | |||
| 38 | Рукав L=100 мм | 42x56,5-15 | 1 | 1 | 38 | |||
| 39 | Гайка | 4121.11.01.901 | 12 | 12 | 39 | |||
| 40 | Скоба | 4121.11.01.902 | 12 | 12 | 40 | |||
| 41 | Диск | 4121 11.01.903 | 12 | 12 | 41 | |||
| 42 | гвинт | 4121.11.01.904 | 12 | 12 | 42 |
