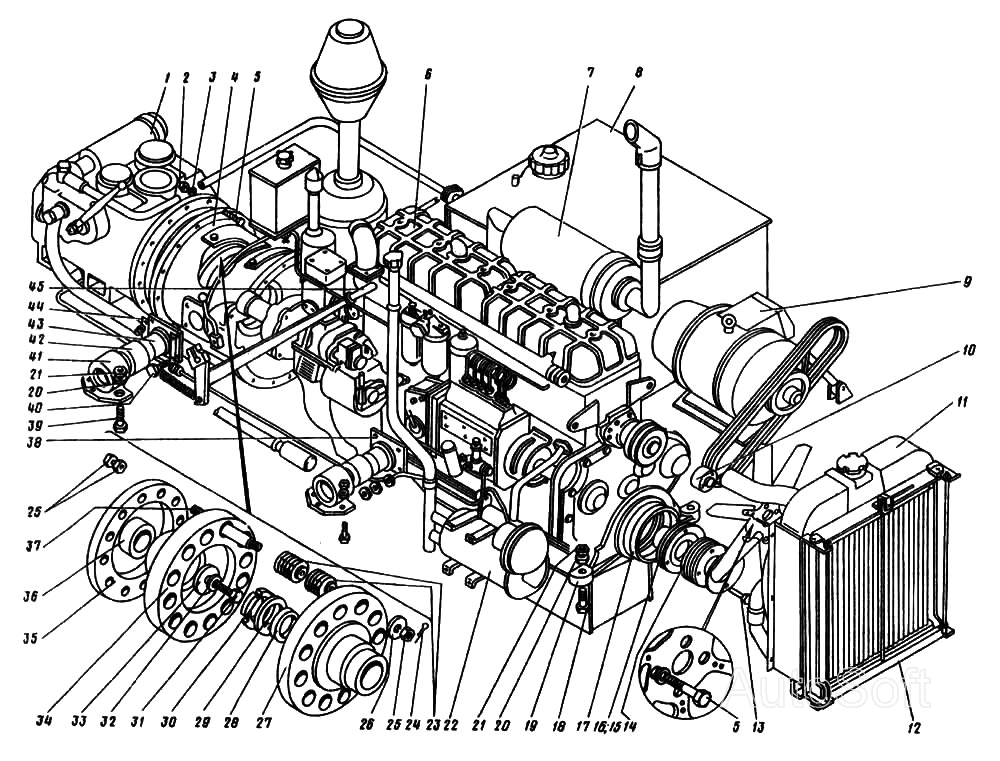

Силова установка
100%
Назва деталі
Насос здвоєний
Заводський номер
223.25.01.00
Кількість на модель
1
№
1
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
12
№
2
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
12
№
3
Назва деталі
Корпус муфти
Заводський номер
4121.11.00.351
Кількість на модель
1
№
4
Назва деталі
гвинт
Заводський номер
7798.10x75
Кількість на модель
16
№
5
Назва деталі
Дизель
Заводський номер
А-01М
Кількість на модель
1
№
6
Назва деталі
Встановлення глушника
Заводський номер
4121.11.07.000
Кількість на модель
1
№
7
Назва деталі
Система живлення дизельного двигуна
Заводський номер
4121.11.01.006
Кількість на модель
1
№
8
Назва деталі
Встановлення генератора
Заводський номер
4121Б.11.12.000
Кількість на модель
1
№
9
Назва деталі
Вставка
Заводський номер
4121.11.00.002
Кількість на модель
1
№
10
Назва деталі
Встановлення радіаторів
Заводський номер
4121А.11.13.000
Кількість на модель
1
№
11
Назва деталі
Встановлення шторки радіатора
Заводський номер
4121.11.09.000
Кількість на модель
1
№
12
Назва деталі
гвинт
Заводський номер
7798.3М16x75
Кількість на модель
4
№
13
Назва деталі
Шків
Заводський номер
4121.11.00.452
Кількість на модель
1
№
14
Назва деталі
Шків колінчастого вала
Заводський номер
4121.11.00.701
Кількість на модель
1 1
№
15
Назва деталі
Втулка
Заводський номер
4121.11.00.702
Кількість на модель
1
№
16
Назва деталі
Кільце
Заводський номер
4121.11.00.007
Кількість на модель
1
№
17
Назва деталі
гвинт
Заводський номер
7798.20x110
Кількість на модель
2
№
18
Назва деталі
Опора передня
Заводський номер
4121.11.00.001
Кількість на модель
1
№
19
Назва деталі
Горіх
Заводський номер
5915.20
Кількість на модель
14
№
20
Назва деталі
Гайка
Заводський номер
5916.20
Кількість на модель
14
№
21
Назва деталі
Встановлення підігрівача
Заводський номер
4121Б.11.14.000
Кількість на модель
1
№
22
Назва деталі
Втулка
Заводський номер
4121.11.00.405
Кількість на модель
24
№
23
Назва деталі
Шплінт
Заводський номер
397.3,2x20
Кількість на модель
12
№
24
Назва деталі
Гайка
Заводський номер
5916.12
Кількість на модель
36
№
25
Назва деталі
Диск
Заводський номер
4121.11.00.404
Кількість на модель
12
№
26
Назва деталі
Напівмуфта
Заводський номер
4121.11.00.410
Кількість на модель
1
№
27
Назва деталі
Втулка
Заводський номер
4121.11.00.101
Кількість на модель
1
№
28
Назва деталі
Диск
Заводський номер
4121.11.00.107
Кількість на модель
1
№
29
Назва деталі
Гайка
Заводський номер
4121.11.00.106
Кількість на модель
1
№
30
Назва деталі
гвинт
Заводський номер
7798.3М16x40
Кількість на модель
1
№
31
Назва деталі
Шайба
Заводський номер
6402.16
Кількість на модель
1
№
32
Назва деталі
Диск
Заводський номер
4121.11.00.408
Кількість на модель
1
№
33
Назва деталі
Напівмуфта
Заводський номер
4121.11.00.409
Кількість на модель
1
№
34
Назва деталі
Диск
Заводський номер
4121.11.00.403
Кількість на модель
1
№
35
Назва деталі
Втулка
Заводський номер
4121.11.00.406
Кількість на модель
1
№
36
Назва деталі
Палець
Заводський номер
4121.11.00.407
Кількість на модель
12
№
37
Назва деталі
Кронштейн
Заводський номер
4121.11.00.600
Кількість на модель
2
№
38
Назва деталі
гвинт
Заводський номер
7798.20x60
Кількість на модель
12
№
39
Назва деталі
гвинт
Заводський номер
7798.20x40
Кількість на модель
8
№
40
Назва деталі
Опора
Заводський номер
4121.11.00.710
Кількість на модель
4
№
41
Назва деталі
Втулка
Заводський номер
4121.11.00.202
Кількість на модель
4
№
42
Назва деталі
Кронштейн
Заводський номер
4121.11.00.250
Кількість на модель
2
№
43
Назва деталі
Планка
Заводський номер
4121.11.00.006
Кількість на модель
4
№
44
Назва деталі
Управління муфтою дизельного двигуна
Заводський номер
4121.11.06.000
Кількість на модель
1
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Насос здвоєний | 223.25.01.00 | 1 | 1 | 1 | |||
| 2 | Горіх | 5915.10 | 12 | 12 | 2 | |||
| 3 | Шайба | 6402.10 | 12 | 12 | 3 | |||
| 4 | Корпус муфти | 4121.11.00.351 | 1 | 1 | 4 | |||
| 5 | гвинт | 7798.10x75 | 16 | 16 | 5 | |||
| 6 | Дизель | А-01М | 1 | 1 | 6 | |||
| 7 | Встановлення глушника | 4121.11.07.000 | 1 | 1 | 7 | |||
| 8 | Система живлення дизельного двигуна | 4121.11.01.006 | 1 | 1 | 8 | |||
| 9 | Встановлення генератора | 4121Б.11.12.000 | 1 | 1 | 9 | |||
| 10 | Вставка | 4121.11.00.002 | 1 | 1 | 10 | |||
| 11 | Встановлення радіаторів | 4121А.11.13.000 | 1 | 1 | 11 | |||
| 12 | Встановлення шторки радіатора | 4121.11.09.000 | 1 | 1 | 12 | |||
| 13 | гвинт | 7798.3М16x75 | 4 | 4 | 13 | |||
| 14 | Шків | 4121.11.00.452 | 1 | 1 | 14 | |||
| 15 | Шків колінчастого вала | 4121.11.00.701 | 1 1 | 1 1 | 15 | |||
| 16 | Втулка | 4121.11.00.702 | 1 | 1 | 16 | |||
| 17 | Кільце | 4121.11.00.007 | 1 | 1 | 17 | |||
| 18 | гвинт | 7798.20x110 | 2 | 2 | 18 | |||
| 19 | Опора передня | 4121.11.00.001 | 1 | 1 | 19 | |||
| 20 | Горіх | 5915.20 | 14 | 14 | 20 | |||
| 21 | Гайка | 5916.20 | 14 | 14 | 21 | |||
| 22 | Встановлення підігрівача | 4121Б.11.14.000 | 1 | 1 | 22 | |||
| 23 | Втулка | 4121.11.00.405 | 24 | 24 | 23 | |||
| 24 | Шплінт | 397.3,2x20 | 12 | 12 | 24 | |||
| 25 | Гайка | 5916.12 | 36 | 36 | 25 | |||
| 26 | Диск | 4121.11.00.404 | 12 | 12 | 26 | |||
| 27 | Напівмуфта | 4121.11.00.410 | 1 | 1 | 27 | |||
| 28 | Втулка | 4121.11.00.101 | 1 | 1 | 28 | |||
| 29 | Диск | 4121.11.00.107 | 1 | 1 | 29 | |||
| 30 | Гайка | 4121.11.00.106 | 1 | 1 | 30 | |||
| 31 | гвинт | 7798.3М16x40 | 1 | 1 | 31 | |||
| 32 | Шайба | 6402.16 | 1 | 1 | 32 | |||
| 33 | Диск | 4121.11.00.408 | 1 | 1 | 33 | |||
| 34 | Напівмуфта | 4121.11.00.409 | 1 | 1 | 34 | |||
| 35 | Диск | 4121.11.00.403 | 1 | 1 | 35 | |||
| 36 | Втулка | 4121.11.00.406 | 1 | 1 | 36 | |||
| 37 | Палець | 4121.11.00.407 | 12 | 12 | 37 | |||
| 38 | Кронштейн | 4121.11.00.600 | 2 | 2 | 38 | |||
| 39 | гвинт | 7798.20x60 | 12 | 12 | 39 | |||
| 40 | гвинт | 7798.20x40 | 8 | 8 | 40 | |||
| 41 | Опора | 4121.11.00.710 | 4 | 4 | 41 | |||
| 42 | Втулка | 4121.11.00.202 | 4 | 4 | 42 | |||
| 43 | Кронштейн | 4121.11.00.250 | 2 | 2 | 43 | |||
| 44 | Планка | 4121.11.00.006 | 4 | 4 | 44 | |||
| 45 | Управління муфтою дизельного двигуна | 4121.11.06.000 | 1 | 1 | 45 |
