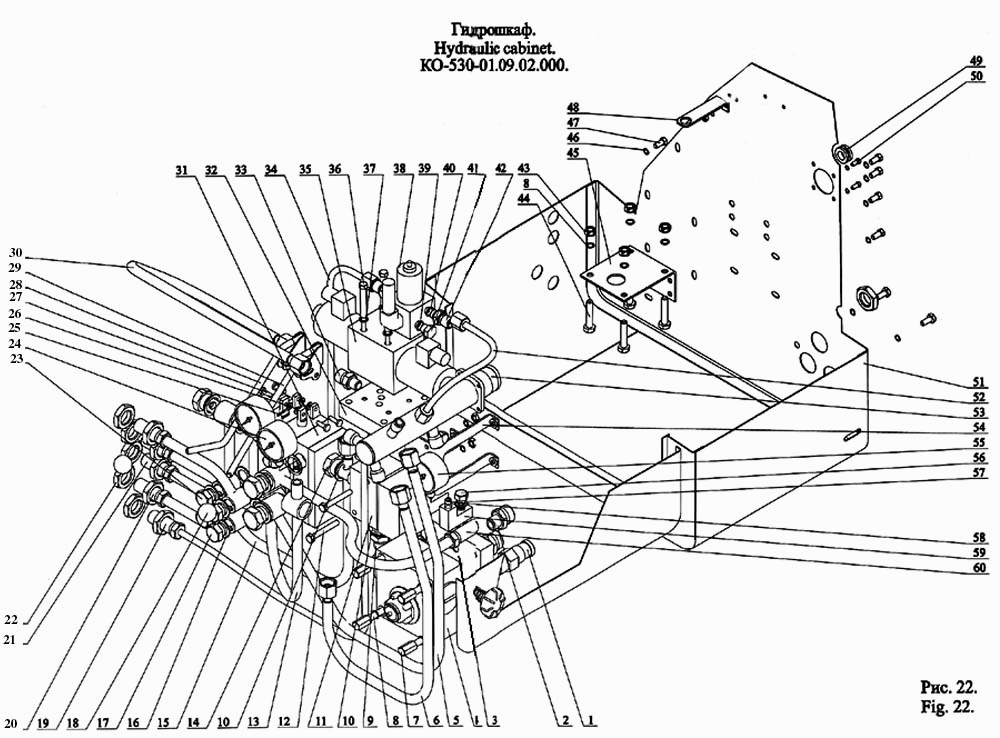

Гідрошафа КО- - -
100%
Назва деталі
Ніпель
Заводський номер
КО-713.45.02.003
Кількість на модель
1
№
1
Назва деталі
Штуцер
Заводський номер
КО-530-01.09.02.002
Кількість на модель
2
№
2
Назва деталі
Тарілка
Заводський номер
КО-530-01.09.02.004
Кількість на модель
1
№
3
Назва деталі
Регулятор витрати із запобіжним клапаном
Заводський номер
МБПГ55-14МУХЛ4.2-053-1790-86
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
КО-530-01.09.02.280
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
КО-530-01.09.02.310
Кількість на модель
1
№
6
Назва деталі
Гвинт
Заводський номер
КО-713.45.02.004
Кількість на модель
4
№
7
Назва деталі
Шайба
Заводський номер
6402.10.65Г.019
Кількість на модель
6
№
8
Назва деталі
Штуцер
Заводський номер
КО-427.15.00.015
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
КО-530-01.09.02.009
Кількість на модель
9
№
10
Назва деталі
Клапан запобіжний
Заводський номер
КРР-10/20ТВ
Кількість на модель
1
№
11
Назва деталі
Болт
Заводський номер
7798.М8-6gх80.56.019
Кількість на модель
2
№
12
Назва деталі
Трубопровід
Заводський номер
КО-530-01.09.02.270
Кількість на модель
1
№
13
Назва деталі
Штуцер
Заводський номер
КО-427.14.00.012
Кількість на модель
4
№
14
Назва деталі
Трубопровід
Заводський номер
КО-530-01.09.02.290
Кількість на модель
1
№
15
Назва деталі
Прокладка
Заводський номер
КО-530-01.09.02.008
Кількість на модель
10
№
16
Назва деталі
Штуцер
Заводський номер
КО-530-01.09.02.001
Кількість на модель
2
№
17
Назва деталі
Ручка
Заводський номер
П30МН6-64
Кількість на модель
2
№
18
Назва деталі
Трубопровід
Заводський номер
КО-530-01.09.02.260
Кількість на модель
1
№
19
Назва деталі
Трубопровід
Заводський номер
КО-530-01.09.02.220
Кількість на модель
2
№
20
Назва деталі
Трубопровід
Заводський номер
КО-530-01.09.02.230
Кількість на модель
2
№
21
Назва деталі
Горіх
Заводський номер
КО-427.05.00.017
Кількість на модель
12
№
22
Назва деталі
Штуцер
Заводський номер
КО-427.15.00.013
Кількість на модель
2
№
23
Назва деталі
Манометр
Заводський номер
МТП-1М-10Мпа-4.25-3710.0045-87
Кількість на модель
1
№
24
Назва деталі
Шплінт
Заводський номер
397.2х16.019
Кількість на модель
4
№
25
Назва деталі
Шайба
Заводський номер
11371.С.8.02.019
Кількість на модель
8
№
26
Назва деталі
Палец
Заводський номер
КО-002.19.03.010
Кількість на модель
4
№
27
Назва деталі
Важіль
Заводський номер
КО-530-01.09.02.360
Кількість на модель
1
№
28
Назва деталі
Важіль
Заводський номер
КО-530-01.09.02.360-01
Кількість на модель
1
№
29
Назва деталі
Трубопровід
Заводський номер
КО-530-01.09.02.210
Кількість на модель
1
№
30
Назва деталі
Гідророзподільник
Заводський номер
346-3КК5
Кількість на модель
1
№
31
Назва деталі
Тарілка
Заводський номер
КО-530-01.09.02.005
Кількість на модель
1
№
32
Назва деталі
Штуцер
Заводський номер
КО-427.15.01.003
Кількість на модель
2
№
33
Назва деталі
Трубопровід
Заводський номер
КО-530-01.09.02.200
Кількість на модель
1
№
34
Назва деталі
Гідророзподільник
Заводський номер
РХ10.021-24/ООД
Кількість на модель
1
№
35
Назва деталі
Болт
Заводський номер
КО-427.15.01.005
Кількість на модель
4
№
36
Назва деталі
Шайба
Заводський номер
6402.6.65Г.019
Кількість на модель
12
№
37
Назва деталі
Гідророзподільник
Заводський номер
У.4690.06.901.24УХЛ2.22-153.08-88
Кількість на модель
1
№
38
Назва деталі
КІЛЬЦО
Заводський номер
9833.011-015-25-2-3
Кількість на модель
5
№
39
Назва деталі
Прокладка
Заводський номер
ПМ130Б-900014
Кількість на модель
4
№
40
Назва деталі
Корок
Заводський номер
КО-806.09.01.005
Кількість на модель
1
№
41
Назва деталі
Штуцер
Заводський номер
КО-806.09.01.016
Кількість на модель
3
№
42
Назва деталі
Горіх
Заводський номер
5915.М10-6Н.6.019
Кількість на модель
8
№
43
Назва деталі
Болт
Заводський номер
7798.М10-6gх50.56.019
Кількість на модель
4
№
44
Назва деталі
Кронштейн
Заводський номер
КО-530-01.09.02.003
Кількість на модель
1
№
45
Назва деталі
Шайба
Заводський номер
6402.8.65Г.019
Кількість на модель
2
№
46
Назва деталі
Болт
Заводський номер
7798.М8-6gх20.56.019
Кількість на модель
4
№
47
Назва деталі
Кронштейн
Заводський номер
КО-530-01.09.02.006
Кількість на модель
1
№
48
Назва деталі
Заглушка
Заводський номер
КО-815.09.01.000
Кількість на модель
1
№
49
Назва деталі
Гвинт
Заводський номер
17473.В.М6-6gх12.56.019
Кількість на модель
8
№
50
Назва деталі
Шафа
Заводський номер
КО-530-01.09.02.100
Кількість на модель
1
№
51
Назва деталі
Трубопровід
Заводський номер
КО-530-01.09.02.300
Кількість на модель
1
№
52
Назва деталі
Колектор
Заводський номер
КО-530-01.09.02.320
Кількість на модель
1
№
53
Назва деталі
Кронштейн
Заводський номер
КО-530-01.09.02.350
Кількість на модель
1
№
54
Назва деталі
Манометр
Заводський номер
МТП-1М-25Мпа-4.25-7310.0045-87
Кількість на модель
2
№
55
Назва деталі
Штуцер
Заводський номер
КО-530-01.09.00.001
Кількість на модель
2
№
56
Назва деталі
Прокладка
Заводський номер
КО-530-01.09.00.002
Кількість на модель
4
№
57
Назва деталі
Прокладка
Заводський номер
КО-427.05.02.006
Кількість на модель
3
№
58
Назва деталі
Трійник
Заводський номер
КО-530-01.09.02.370
Кількість на модель
1
№
59
Назва деталі
Трубопровід
Заводський номер
КО-530-01.09.02.340
Кількість на модель
1
№
60
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ніпель | КО-713.45.02.003 | 1 | 1 | 1 | |||
| 2 | Штуцер | КО-530-01.09.02.002 | 2 | 2 | 2 | |||
| 3 | Тарілка | КО-530-01.09.02.004 | 1 | 1 | 3 | |||
| 4 | Регулятор витрати із запобіжним клапаном | МБПГ55-14МУХЛ4.2-053-1790-86 | 1 | 1 | 4 | |||
| 5 | Трубопровід | КО-530-01.09.02.280 | 1 | 1 | 5 | |||
| 6 | Трубопровід | КО-530-01.09.02.310 | 1 | 1 | 6 | |||
| 7 | Гвинт | КО-713.45.02.004 | 4 | 4 | 7 | |||
| 8 | Шайба | 6402.10.65Г.019 | 6 | 6 | 8 | |||
| 9 | Штуцер | КО-427.15.00.015 | 1 | 1 | 9 | |||
| 10 | Прокладка | КО-530-01.09.02.009 | 9 | 9 | 10 | |||
| 11 | Клапан запобіжний | КРР-10/20ТВ | 1 | 1 | 11 | |||
| 12 | Болт | 7798.М8-6gх80.56.019 | 2 | 2 | 12 | |||
| 13 | Трубопровід | КО-530-01.09.02.270 | 1 | 1 | 13 | |||
| 14 | Штуцер | КО-427.14.00.012 | 4 | 4 | 14 | |||
| 15 | Трубопровід | КО-530-01.09.02.290 | 1 | 1 | 15 | |||
| 16 | Прокладка | КО-530-01.09.02.008 | 10 | 10 | 16 | |||
| 17 | Штуцер | КО-530-01.09.02.001 | 2 | 2 | 17 | |||
| 18 | Ручка | П30МН6-64 | 2 | 2 | 18 | |||
| 19 | Трубопровід | КО-530-01.09.02.260 | 1 | 1 | 19 | |||
| 20 | Трубопровід | КО-530-01.09.02.220 | 2 | 2 | 20 | |||
| 21 | Трубопровід | КО-530-01.09.02.230 | 2 | 2 | 21 | |||
| 22 | Горіх | КО-427.05.00.017 | 12 | 12 | 22 | |||
| 23 | Штуцер | КО-427.15.00.013 | 2 | 2 | 23 | |||
| 24 | Манометр | МТП-1М-10Мпа-4.25-3710.0045-87 | 1 | 1 | 24 | |||
| 25 | Шплінт | 397.2х16.019 | 4 | 4 | 25 | |||
| 26 | Шайба | 11371.С.8.02.019 | 8 | 8 | 26 | |||
| 27 | Палец | КО-002.19.03.010 | 4 | 4 | 27 | |||
| 28 | Важіль | КО-530-01.09.02.360 | 1 | 1 | 28 | |||
| 29 | Важіль | КО-530-01.09.02.360-01 | 1 | 1 | 29 | |||
| 30 | Трубопровід | КО-530-01.09.02.210 | 1 | 1 | 30 | |||
| 31 | Гідророзподільник | 346-3КК5 | 1 | 1 | 31 | |||
| 32 | Тарілка | КО-530-01.09.02.005 | 1 | 1 | 32 | |||
| 33 | Штуцер | КО-427.15.01.003 | 2 | 2 | 33 | |||
| 34 | Трубопровід | КО-530-01.09.02.200 | 1 | 1 | 34 | |||
| 35 | Гідророзподільник | РХ10.021-24/ООД | 1 | 1 | 35 | |||
| 36 | Болт | КО-427.15.01.005 | 4 | 4 | 36 | |||
| 37 | Шайба | 6402.6.65Г.019 | 12 | 12 | 37 | |||
| 38 | Гідророзподільник | У.4690.06.901.24УХЛ2.22-153.08-88 | 1 | 1 | 38 | |||
| 39 | КІЛЬЦО | 9833.011-015-25-2-3 | 5 | 5 | 39 | |||
| 40 | Прокладка | ПМ130Б-900014 | 4 | 4 | 40 | |||
| 41 | Корок | КО-806.09.01.005 | 1 | 1 | 41 | |||
| 42 | Штуцер | КО-806.09.01.016 | 3 | 3 | 42 | |||
| 43 | Горіх | 5915.М10-6Н.6.019 | 8 | 8 | 43 | |||
| 44 | Болт | 7798.М10-6gх50.56.019 | 4 | 4 | 44 | |||
| 45 | Кронштейн | КО-530-01.09.02.003 | 1 | 1 | 45 | |||
| 46 | Шайба | 6402.8.65Г.019 | 2 | 2 | 46 | |||
| 47 | Болт | 7798.М8-6gх20.56.019 | 4 | 4 | 47 | |||
| 48 | Кронштейн | КО-530-01.09.02.006 | 1 | 1 | 48 | |||
| 49 | Заглушка | КО-815.09.01.000 | 1 | 1 | 49 | |||
| 50 | Гвинт | 17473.В.М6-6gх12.56.019 | 8 | 8 | 50 | |||
| 51 | Шафа | КО-530-01.09.02.100 | 1 | 1 | 51 | |||
| 52 | Трубопровід | КО-530-01.09.02.300 | 1 | 1 | 52 | |||
| 53 | Колектор | КО-530-01.09.02.320 | 1 | 1 | 53 | |||
| 54 | Кронштейн | КО-530-01.09.02.350 | 1 | 1 | 54 | |||
| 55 | Манометр | МТП-1М-25Мпа-4.25-7310.0045-87 | 2 | 2 | 55 | |||
| 56 | Штуцер | КО-530-01.09.00.001 | 2 | 2 | 56 | |||
| 57 | Прокладка | КО-530-01.09.00.002 | 4 | 4 | 57 | |||
| 58 | Прокладка | КО-427.05.02.006 | 3 | 3 | 58 | |||
| 59 | Трійник | КО-530-01.09.02.370 | 1 | 1 | 59 | |||
| 60 | Трубопровід | КО-530-01.09.02.340 | 1 | 1 | 60 |
