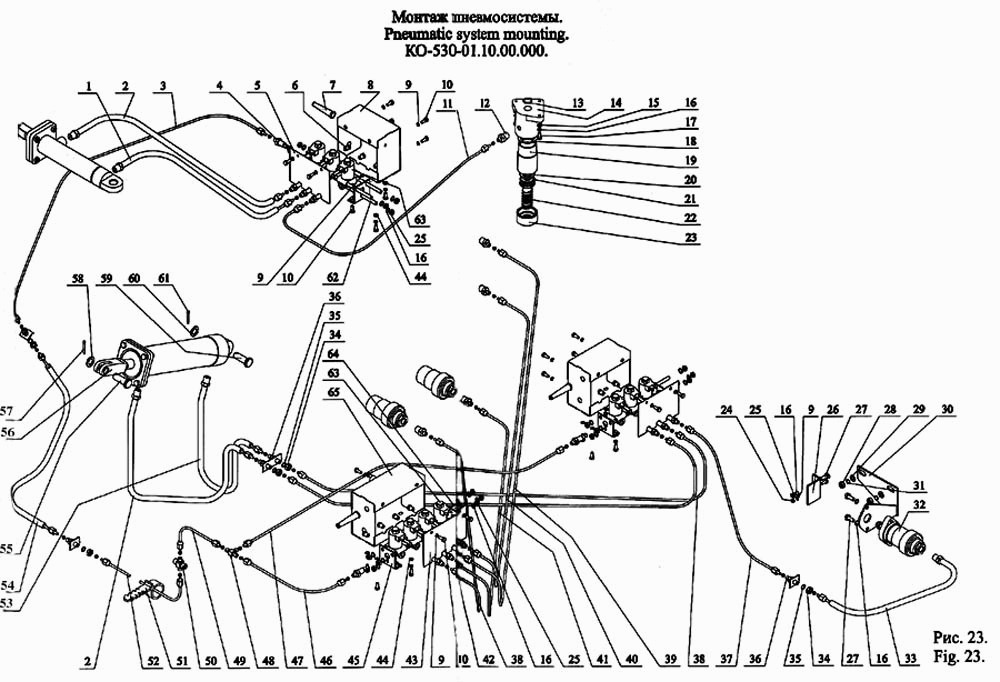

Монтаж пневмосистеми КО- - -
100%
Назва деталі
Трубопровід
Заводський номер
КО-530-01.10.04.000-01
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
КО-530-01.10.04.000
Кількість на модель
2
№
2
Назва деталі
Трубопровід
Заводський номер
КО-530-01.10.05.000-10
Кількість на модель
1
№
3
Назва деталі
Штуцер
Заводський номер
КО-815.06.15.101
Кількість на модель
3
№
4
Назва деталі
Кришка
Заводський номер
КО-530-01.10.02.200
Кількість на модель
2
№
5
Назва деталі
Корок
Заводський номер
КО-427.05.00.003
Кількість на модель
10
№
6
Назва деталі
Ущільнення клеми клеми ліхтаря заднього ходу
Заводський номер
КО-815.06.05.007
Кількість на модель
3
№
7
Назва деталі
Пневмошафа
Заводський номер
КО-530-01.10.02.100
Кількість на модель
2
№
8
Назва деталі
Шайба
Заводський номер
6402.6.65Г.019
Кількість на модель
29
№
9
Назва деталі
Болт
Заводський номер
7798.М6-6gх16.56.019
Кількість на модель
29
№
10
Назва деталі
Трубопровід
Заводський номер
КО-530-01.10.05.000-07
Кількість на модель
1
№
11
Назва деталі
Штуцер
Заводський номер
КОМ-1.00.00.009
Кількість на модель
5
№
12
Назва деталі
КІЛЬЦО
Заводський номер
9833.020-025-30-2-2
Кількість на модель
1
№
13
Назва деталі
Кришка передня
Заводський номер
КО-530-01.10.01.001
Кількість на модель
1
№
14
Назва деталі
Шайба
Заводський номер
11371.С.8.02.019
Кількість на модель
3
№
15
Назва деталі
Шайба
Заводський номер
6402.8.65Г.019
Кількість на модель
26
№
16
Назва деталі
Болт
Заводський номер
7798.М8-6gх20.56.019
Кількість на модель
3
№
17
Назва деталі
Прокладка
Заводський номер
КО-815.06.02.147
Кількість на модель
1
№
18
Назва деталі
Гільза
Заводський номер
КО-427.44.01.141
Кількість на модель
1
№
19
Назва деталі
Манжета
Заводський номер
6678.14-040-4
Кількість на модель
1
№
20
Назва деталі
Шток
Заводський номер
КО-530-01.10.01.002
Кількість на модель
1
№
21
Назва деталі
Пружина
Заводський номер
КО-815.06.02.110
Кількість на модель
1
№
22
Назва деталі
Кришка задня
Заводський номер
КО-530-01.10.01.003
Кількість на модель
1
№
23
Назва деталі
Горіх
Заводський номер
5915.М6-6Н.6.019
Кількість на модель
1
№
24
Назва деталі
Горіх
Заводський номер
5915.М8-6Н.6.019
Кількість на модель
19
№
25
Назва деталі
Підп'ятник
Заводський номер
КО-530-01.10.00.002
Кількість на модель
1
№
26
Назва деталі
Болт
Заводський номер
7798.М8-6gх16.56.019
Кількість на модель
5
№
27
Назва деталі
Горіх
Заводський номер
5915.М12-6Н.6.019
Кількість на модель
2
№
28
Назва деталі
Шайба
Заводський номер
11371.С.12.02.019
Кількість на модель
2
№
29
Назва деталі
Кронштейн
Заводський номер
КО-427.14.14.000
Кількість на модель
1
№
30
Назва деталі
Шайба
Заводський номер
6402.12.65Г.019
Кількість на модель
2
№
31
Назва деталі
Пневмоциліндр
Заводський номер
КО-427.64.03.200
Кількість на модель
1
№
32
Назва деталі
Рукав
Заводський номер
КО-530-01.10.07.000
Кількість на модель
1
№
33
Назва деталі
Горіх
Заводський номер
КО-806.02.05.004
Кількість на модель
5
№
34
Назва деталі
Шайба
Заводський номер
6402.10.65Г.019
Кількість на модель
5
№
35
Назва деталі
Штуцер перебірковий
Заводський номер
КО-530-01.10.00.001
Кількість на модель
5
№
36
Назва деталі
Трубопровід
Заводський номер
КО-530-01.10.05.000-08
Кількість на модель
1
№
37
Назва деталі
Трубопровід
Заводський номер
КО-530-01.10.05.000-03
Кількість на модель
3
№
38
Назва деталі
Трубопровід
Заводський номер
КО-530-01.10.05.000-05
Кількість на модель
1
№
39
Назва деталі
Трубопровід
Заводський номер
КО-530-01.10.05.000-04
Кількість на модель
1
№
40
Назва деталі
Трубопровід
Заводський номер
КО-530-01.10.05.000-02
Кількість на модель
1
№
41
Назва деталі
Штуцер
Заводський номер
КО-815.06.15.112
Кількість на модель
10
№
42
Назва деталі
Кришка
Заводський номер
КО-815.06.15.140
Кількість на модель
1
№
43
Назва деталі
Шайба
Заводський номер
11371.С.6.02.019
Кількість на модель
6
№
44
Назва деталі
Опора
Заводський номер
КО-815.06.15.120
Кількість на модель
6
№
45
Назва деталі
Трубопровід
Заводський номер
КО-530-01.10.05.000
Кількість на модель
1
№
46
Назва деталі
Трубопровід
Заводський номер
КО-530-01.10.05.000-01
Кількість на модель
1
№
47
Назва деталі
Трійник
Заводський номер
КО-530-01.10.00.004
Кількість на модель
1
№
48
Назва деталі
Трубопровід
Заводський номер
КО-530-01.10.05.000-06
Кількість на модель
1
№
49
Назва деталі
Хрестовина
Заводський номер
КО-530-01.10.00.003
Кількість на модель
1
№
50
Назва деталі
Хомут
Заводський номер
КО-427.47.00.003
Кількість на модель
5
№
51
Назва деталі
Трубопровід
Заводський номер
КО-530-01.10.05.000-09
Кількість на модель
1
№
52
Назва деталі
Трубопровід
Заводський номер
КО-530-01.10.04.000-02
Кількість на модель
1
№
53
Назва деталі
Трубопровід
Заводський номер
КО-530-01.10.09.000
Кількість на модель
1
№
54
Назва деталі
Ось
Заводський номер
КО-815.42.00.006
Кількість на модель
1
№
55
Назва деталі
Пневмоциліндр
Заводський номер
КО-530-01.10.08.000
Кількість на модель
1
№
56
Назва деталі
Шплінт
Заводський номер
397.4х25.019
Кількість на модель
1
№
57
Назва деталі
Шайба
Заводський номер
11371.С.16.02.019
Кількість на модель
1
№
58
Назва деталі
Ось
Заводський номер
КО-815.42.00.004
Кількість на модель
1
№
59
Назва деталі
Шайба
Заводський номер
11371.С.20.02.019
Кількість на модель
1
№
60
Назва деталі
Шплінт
Заводський номер
397.4х36.019
Кількість на модель
1
№
61
Назва деталі
Шпилька
Заводський номер
КО-530-01.10.02.301
Кількість на модель
6
№
62
Назва деталі
Електромагнітний пневмоклапан КЕМ
Заводський номер
3742-001-40650966-95
Кількість на модель
10
№
63
Назва деталі
Шпилька
Заводський номер
КО-815.06.15.113
Кількість на модель
3
№
64
Назва деталі
Пневмошафа
Заводський номер
КО-815.06.15.130
Кількість на модель
1
№
65
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | КО-530-01.10.04.000-01 | 1 | 1 | 1 | |||
| 2 | Трубопровід | КО-530-01.10.04.000 | 2 | 2 | 2 | |||
| 3 | Трубопровід | КО-530-01.10.05.000-10 | 1 | 1 | 3 | |||
| 4 | Штуцер | КО-815.06.15.101 | 3 | 3 | 4 | |||
| 5 | Кришка | КО-530-01.10.02.200 | 2 | 2 | 5 | |||
| 6 | Корок | КО-427.05.00.003 | 10 | 10 | 6 | |||
| 7 | Ущільнення клеми клеми ліхтаря заднього ходу | КО-815.06.05.007 | 3 | 3 | 7 | |||
| 8 | Пневмошафа | КО-530-01.10.02.100 | 2 | 2 | 8 | |||
| 9 | Шайба | 6402.6.65Г.019 | 29 | 29 | 9 | |||
| 10 | Болт | 7798.М6-6gх16.56.019 | 29 | 29 | 10 | |||
| 11 | Трубопровід | КО-530-01.10.05.000-07 | 1 | 1 | 11 | |||
| 12 | Штуцер | КОМ-1.00.00.009 | 5 | 5 | 12 | |||
| 13 | КІЛЬЦО | 9833.020-025-30-2-2 | 1 | 1 | 13 | |||
| 14 | Кришка передня | КО-530-01.10.01.001 | 1 | 1 | 14 | |||
| 15 | Шайба | 11371.С.8.02.019 | 3 | 3 | 15 | |||
| 16 | Шайба | 6402.8.65Г.019 | 26 | 26 | 16 | |||
| 17 | Болт | 7798.М8-6gх20.56.019 | 3 | 3 | 17 | |||
| 18 | Прокладка | КО-815.06.02.147 | 1 | 1 | 18 | |||
| 19 | Гільза | КО-427.44.01.141 | 1 | 1 | 19 | |||
| 20 | Манжета | 6678.14-040-4 | 1 | 1 | 20 | |||
| 21 | Шток | КО-530-01.10.01.002 | 1 | 1 | 21 | |||
| 22 | Пружина | КО-815.06.02.110 | 1 | 1 | 22 | |||
| 23 | Кришка задня | КО-530-01.10.01.003 | 1 | 1 | 23 | |||
| 24 | Горіх | 5915.М6-6Н.6.019 | 1 | 1 | 24 | |||
| 25 | Горіх | 5915.М8-6Н.6.019 | 19 | 19 | 25 | |||
| 26 | Підп'ятник | КО-530-01.10.00.002 | 1 | 1 | 26 | |||
| 27 | Болт | 7798.М8-6gх16.56.019 | 5 | 5 | 27 | |||
| 28 | Горіх | 5915.М12-6Н.6.019 | 2 | 2 | 28 | |||
| 29 | Шайба | 11371.С.12.02.019 | 2 | 2 | 29 | |||
| 30 | Кронштейн | КО-427.14.14.000 | 1 | 1 | 30 | |||
| 31 | Шайба | 6402.12.65Г.019 | 2 | 2 | 31 | |||
| 32 | Пневмоциліндр | КО-427.64.03.200 | 1 | 1 | 32 | |||
| 33 | Рукав | КО-530-01.10.07.000 | 1 | 1 | 33 | |||
| 34 | Горіх | КО-806.02.05.004 | 5 | 5 | 34 | |||
| 35 | Шайба | 6402.10.65Г.019 | 5 | 5 | 35 | |||
| 36 | Штуцер перебірковий | КО-530-01.10.00.001 | 5 | 5 | 36 | |||
| 37 | Трубопровід | КО-530-01.10.05.000-08 | 1 | 1 | 37 | |||
| 38 | Трубопровід | КО-530-01.10.05.000-03 | 3 | 3 | 38 | |||
| 39 | Трубопровід | КО-530-01.10.05.000-05 | 1 | 1 | 39 | |||
| 40 | Трубопровід | КО-530-01.10.05.000-04 | 1 | 1 | 40 | |||
| 41 | Трубопровід | КО-530-01.10.05.000-02 | 1 | 1 | 41 | |||
| 42 | Штуцер | КО-815.06.15.112 | 10 | 10 | 42 | |||
| 43 | Кришка | КО-815.06.15.140 | 1 | 1 | 43 | |||
| 44 | Шайба | 11371.С.6.02.019 | 6 | 6 | 44 | |||
| 45 | Опора | КО-815.06.15.120 | 6 | 6 | 45 | |||
| 46 | Трубопровід | КО-530-01.10.05.000 | 1 | 1 | 46 | |||
| 47 | Трубопровід | КО-530-01.10.05.000-01 | 1 | 1 | 47 | |||
| 48 | Трійник | КО-530-01.10.00.004 | 1 | 1 | 48 | |||
| 49 | Трубопровід | КО-530-01.10.05.000-06 | 1 | 1 | 49 | |||
| 50 | Хрестовина | КО-530-01.10.00.003 | 1 | 1 | 50 | |||
| 51 | Хомут | КО-427.47.00.003 | 5 | 5 | 51 | |||
| 52 | Трубопровід | КО-530-01.10.05.000-09 | 1 | 1 | 52 | |||
| 53 | Трубопровід | КО-530-01.10.04.000-02 | 1 | 1 | 53 | |||
| 54 | Трубопровід | КО-530-01.10.09.000 | 1 | 1 | 54 | |||
| 55 | Ось | КО-815.42.00.006 | 1 | 1 | 55 | |||
| 56 | Пневмоциліндр | КО-530-01.10.08.000 | 1 | 1 | 56 | |||
| 57 | Шплінт | 397.4х25.019 | 1 | 1 | 57 | |||
| 58 | Шайба | 11371.С.16.02.019 | 1 | 1 | 58 | |||
| 59 | Ось | КО-815.42.00.004 | 1 | 1 | 59 | |||
| 60 | Шайба | 11371.С.20.02.019 | 1 | 1 | 60 | |||
| 61 | Шплінт | 397.4х36.019 | 1 | 1 | 61 | |||
| 62 | Шпилька | КО-530-01.10.02.301 | 6 | 6 | 62 | |||
| 63 | Електромагнітний пневмоклапан КЕМ | 3742-001-40650966-95 | 10 | 10 | 63 | |||
| 64 | Шпилька | КО-815.06.15.113 | 3 | 3 | 64 | |||
| 65 | Пневмошафа | КО-815.06.15.130 | 1 | 1 | 65 |
