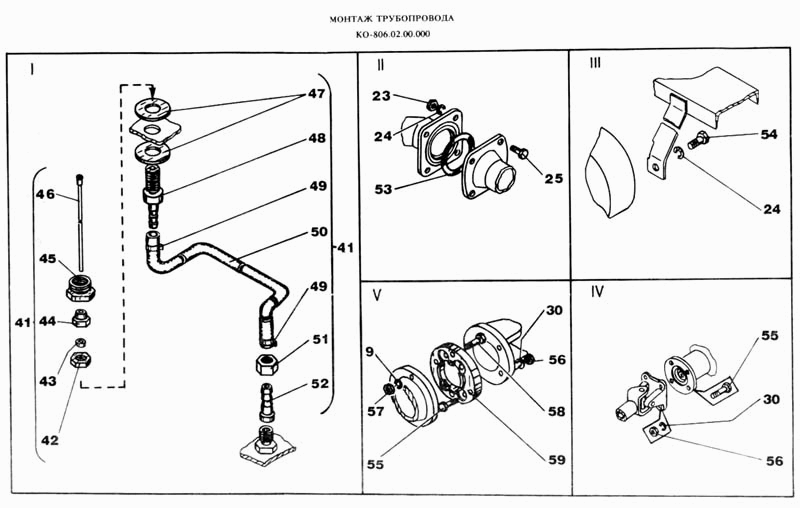

Монтаж трубопровода
100%
Назва деталі
Трубопровід манометра
Заводський номер
КО-806.02.05.000
Кількість на модель
1
№
41
Назва деталі
Горіх
Заводський номер
КО-806.02.05.004
Кількість на модель
1
№
42
Назва деталі
Кільце врізне
Заводський номер
КО-806.02.05.005
Кількість на модель
1
№
43
Назва деталі
Гайка з накидним ключем
Заводський номер
КО-806.02.05.003
Кількість на модель
1
№
44
Назва деталі
Горіх
Заводський номер
МП130Б-200402
Кількість на модель
1
№
45
Назва деталі
Трубопровід
Заводський номер
КО-806.02.05.100
Кількість на модель
1
№
46
Назва деталі
Шайба
Заводський номер
6958.с10.02
Кількість на модель
2
№
47
Назва деталі
Штуцер перебірковий
Заводський номер
КО-806.02.05.200
Кількість на модель
1
№
48
Назва деталі
КІЛЬЦО
Заводський номер
КО-806.02.05.006
Кількість на модель
2
№
49
Назва деталі
Рукав L= мм х-
Заводський номер
10362
Кількість на модель
1
№
50
Назва деталі
Гайка з накидним ключем
Заводський номер
ПМ20-201201
Кількість на модель
1
№
51
Назва деталі
Штуцер
Заводський номер
КО-806.02.05.002
Кількість на модель
1
№
52
Назва деталі
Прокладка
Заводський номер
КО-713.32.00.014
Кількість на модель
1
№
53
Назва деталі
Болт
Заводський номер
7798.М16-6gх30.56
Кількість на модель
2
№
54
Назва деталі
Болт Mxx
Заводський номер
КО-806.02.00.007
Кількість на модель
8
№
55
Назва деталі
Горіх Mx
Заводський номер
КО-806.02.00.009
Кількість на модель
8
№
56
Назва деталі
Горіх Mx
Заводський номер
КО-806.02.00.008
Кількість на модель
4
№
57
Назва деталі
Bolt Mx
Заводський номер
КО-806.02.00.006
Кількість на модель
4
№
58
Назва деталі
Фланець перехідний
Заводський номер
КО-806.02.00.003
Кількість на модель
1
№
59
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 41 | Трубопровід манометра | КО-806.02.05.000 | 1 | 1 | 41 | |||
| 42 | Горіх | КО-806.02.05.004 | 1 | 1 | 42 | |||
| 43 | Кільце врізне | КО-806.02.05.005 | 1 | 1 | 43 | |||
| 44 | Гайка з накидним ключем | КО-806.02.05.003 | 1 | 1 | 44 | |||
| 45 | Горіх | МП130Б-200402 | 1 | 1 | 45 | |||
| 46 | Трубопровід | КО-806.02.05.100 | 1 | 1 | 46 | |||
| 47 | Шайба | 6958.с10.02 | 2 | 2 | 47 | |||
| 48 | Штуцер перебірковий | КО-806.02.05.200 | 1 | 1 | 48 | |||
| 49 | КІЛЬЦО | КО-806.02.05.006 | 2 | 2 | 49 | |||
| 50 | Рукав L= мм х- | 10362 | 1 | 1 | 50 | |||
| 51 | Гайка з накидним ключем | ПМ20-201201 | 1 | 1 | 51 | |||
| 52 | Штуцер | КО-806.02.05.002 | 1 | 1 | 52 | |||
| 53 | Прокладка | КО-713.32.00.014 | 1 | 1 | 53 | |||
| 54 | Болт | 7798.М16-6gх30.56 | 2 | 2 | 54 | |||
| 55 | Болт Mxx | КО-806.02.00.007 | 8 | 8 | 55 | |||
| 56 | Горіх Mx | КО-806.02.00.009 | 8 | 8 | 56 | |||
| 57 | Горіх Mx | КО-806.02.00.008 | 4 | 4 | 57 | |||
| 58 | Bolt Mx | КО-806.02.00.006 | 4 | 4 | 58 | |||
| 59 | Фланець перехідний | КО-806.02.00.003 | 1 | 1 | 59 |
