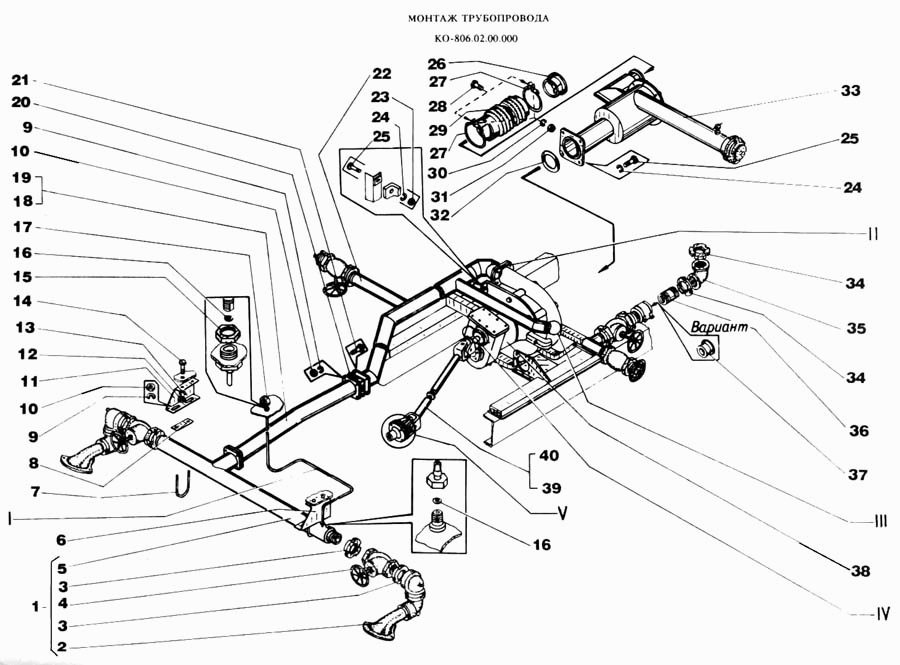

Монтаж трубопровода
100%
Назва деталі
Труба передня
Заводський номер
КО-806.02.04.000
Кількість на модель
1
№
1
Назва деталі
Сопло
Заводський номер
КО-713.32.04.000
Кількість на модель
2
№
2
Назва деталі
Контргайка
Заводський номер
ПМ130Б-200019
Кількість на модель
4
№
3
Назва деталі
Клапан Думм, т/ф чп нормальне виконання
Заводський номер
Клапан Ду50мм, т/ф 15ч8п2 нормальное исполнен
Кількість на модель
2
№
4
Назва деталі
Труба
Заводський номер
КО-806.02.04.100
Кількість на модель
1
№
5
Назва деталі
Кронштейн лівий
Заводський номер
КО-806.02.00.002
Кількість на модель
1
№
6
Назва деталі
Драбина
Заводський номер
ПМ130Б-200015
Кількість на модель
2
№
7
Назва деталі
Прокладка
Заводський номер
ПМ130Б-200004
Кількість на модель
2
№
8
Назва деталі
Шайба
Заводський номер
6402.12.65Г
Кількість на модель
16
№
9
Назва деталі
Горіх
Заводський номер
5915.М12-6Н.6
Кількість на модель
12
№
10
Назва деталі
Кронштейн правий
Заводський номер
КО-806.02.00.001
Кількість на модель
1
№
11
Назва деталі
Горіх
Заводський номер
5915.М18-6Н.6
Кількість на модель
2
№
12
Назва деталі
Шайба
Заводський номер
6402.18.65Г
Кількість на модель
2
№
13
Назва деталі
Болт
Заводський номер
7798.М18-6gх40.56
Кількість на модель
2
№
14
Назва деталі
Горіх
Заводський номер
5916.М18-6Нх1,5.6
Кількість на модель
1
№
15
Назва деталі
Прокладка
Заводський номер
ПМ20-200032
Кількість на модель
2
№
16
Назва деталі
Манометр
Заводський номер
МТП-1М-1,6МПа-4
Кількість на модель
1
№
17
Назва деталі
Труба поздовжня
Заводський номер
КО-806.02.03.000
Кількість на модель
1
№
18
Назва деталі
Труба поздовжня
Заводський номер
КО-806.02.06.000
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
ПМ20-200012
Кількість на модель
2
№
20
Назва деталі
Болт
Заводський номер
7798.М12-6gх40.56
Кількість на модель
8
№
21
Назва деталі
Труба поперечна
Заводський номер
КО-806.02.12.000
Кількість на модель
1
№
22
Назва деталі
Горіх
Заводський номер
5915.М16-6Н.6
Кількість на модель
6
№
23
Назва деталі
Шайба
Заводський номер
6402.16.65Г
Кількість на модель
10
№
24
Назва деталі
Болт
Заводський номер
7798.М16-6gх40.56
Кількість на модель
10
№
25
Назва деталі
Тарілка
Заводський номер
КО-806.08.00.011
Кількість на модель
1
№
26
Назва деталі
Хомут
Заводський номер
КО-002.12.08.000
Кількість на модель
2
№
27
Назва деталі
Болт
Заводський номер
7798.М10-6gх55.56
Кількість на модель
2
№
28
Назва деталі
Патрубок
Заводський номер
КО-806.02.00.005
Кількість на модель
1
№
29
Назва деталі
Шайба
Заводський номер
6402.10.65Г
Кількість на модель
10
№
30
Назва деталі
Горіх
Заводський номер
5915.М10-6Н.6
Кількість на модель
2
№
31
Назва деталі
Прокладка
Заводський номер
КО-713.32.00.015
Кількість на модель
1
№
32
Назва деталі
Трубопровід забірний із фільтром
Заводський номер
КО-806.02.01.000
Кількість на модель
1
№
33
Назва деталі
Кутник
Заводський номер
8946.90"-1-50
Кількість на модель
1
№
35
Назва деталі
Патрубок
Заводський номер
КО-806.02.02.001
Кількість на модель
1
№
36
Назва деталі
Заглушка
Заводський номер
КО-806.02.00.010
Кількість на модель
1
№
37
Назва деталі
Насос водяний з редуктором
Заводський номер
КО-806.02.08.000
Кількість на модель
1
№
38
Назва деталі
Вал карданний
Заводський номер
69-2201010-А4
Кількість на модель
1
№
39
Назва деталі
Вал карданний
Заводський номер
КО-806.02.15.000
Кількість на модель
1
№
40
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба передня | КО-806.02.04.000 | 1 | 1 | 1 | |||
| 2 | Сопло | КО-713.32.04.000 | 2 | 2 | 2 | |||
| 3 | Контргайка | ПМ130Б-200019 | 4 | 4 | 3 | |||
| 4 | Клапан Думм, т/ф чп нормальне виконання | Клапан Ду50мм, т/ф 15ч8п2 нормальное исполнен | 2 | 2 | 4 | |||
| 5 | Труба | КО-806.02.04.100 | 1 | 1 | 5 | |||
| 6 | Кронштейн лівий | КО-806.02.00.002 | 1 | 1 | 6 | |||
| 7 | Драбина | ПМ130Б-200015 | 2 | 2 | 7 | |||
| 8 | Прокладка | ПМ130Б-200004 | 2 | 2 | 8 | |||
| 9 | Шайба | 6402.12.65Г | 16 | 16 | 9 | |||
| 10 | Горіх | 5915.М12-6Н.6 | 12 | 12 | 10 | |||
| 11 | Кронштейн правий | КО-806.02.00.001 | 1 | 1 | 11 | |||
| 12 | Горіх | 5915.М18-6Н.6 | 2 | 2 | 12 | |||
| 13 | Шайба | 6402.18.65Г | 2 | 2 | 13 | |||
| 14 | Болт | 7798.М18-6gх40.56 | 2 | 2 | 14 | |||
| 15 | Горіх | 5916.М18-6Нх1,5.6 | 1 | 1 | 15 | |||
| 16 | Прокладка | ПМ20-200032 | 2 | 2 | 16 | |||
| 17 | Манометр | МТП-1М-1,6МПа-4 | 1 | 1 | 17 | |||
| 18 | Труба поздовжня | КО-806.02.03.000 | 1 | 1 | 18 | |||
| 19 | Труба поздовжня | КО-806.02.06.000 | 1 | 1 | 19 | |||
| 20 | Прокладка | ПМ20-200012 | 2 | 2 | 20 | |||
| 21 | Болт | 7798.М12-6gх40.56 | 8 | 8 | 21 | |||
| 22 | Труба поперечна | КО-806.02.12.000 | 1 | 1 | 22 | |||
| 23 | Горіх | 5915.М16-6Н.6 | 6 | 6 | 23 | |||
| 24 | Шайба | 6402.16.65Г | 10 | 10 | 24 | |||
| 25 | Болт | 7798.М16-6gх40.56 | 10 | 10 | 25 | |||
| 26 | Тарілка | КО-806.08.00.011 | 1 | 1 | 26 | |||
| 27 | Хомут | КО-002.12.08.000 | 2 | 2 | 27 | |||
| 28 | Болт | 7798.М10-6gх55.56 | 2 | 2 | 28 | |||
| 29 | Патрубок | КО-806.02.00.005 | 1 | 1 | 29 | |||
| 30 | Шайба | 6402.10.65Г | 10 | 10 | 30 | |||
| 31 | Горіх | 5915.М10-6Н.6 | 2 | 2 | 31 | |||
| 32 | Прокладка | КО-713.32.00.015 | 1 | 1 | 32 | |||
| 33 | Трубопровід забірний із фільтром | КО-806.02.01.000 | 1 | 1 | 33 | |||
| 35 | Кутник | 8946.90"-1-50 | 1 | 1 | 35 | |||
| 36 | Патрубок | КО-806.02.02.001 | 1 | 1 | 36 | |||
| 37 | Заглушка | КО-806.02.00.010 | 1 | 1 | 37 | |||
| 38 | Насос водяний з редуктором | КО-806.02.08.000 | 1 | 1 | 38 | |||
| 39 | Вал карданний | 69-2201010-А4 | 1 | 1 | 39 | |||
| 40 | Вал карданний | КО-806.02.15.000 | 1 | 1 | 40 |
