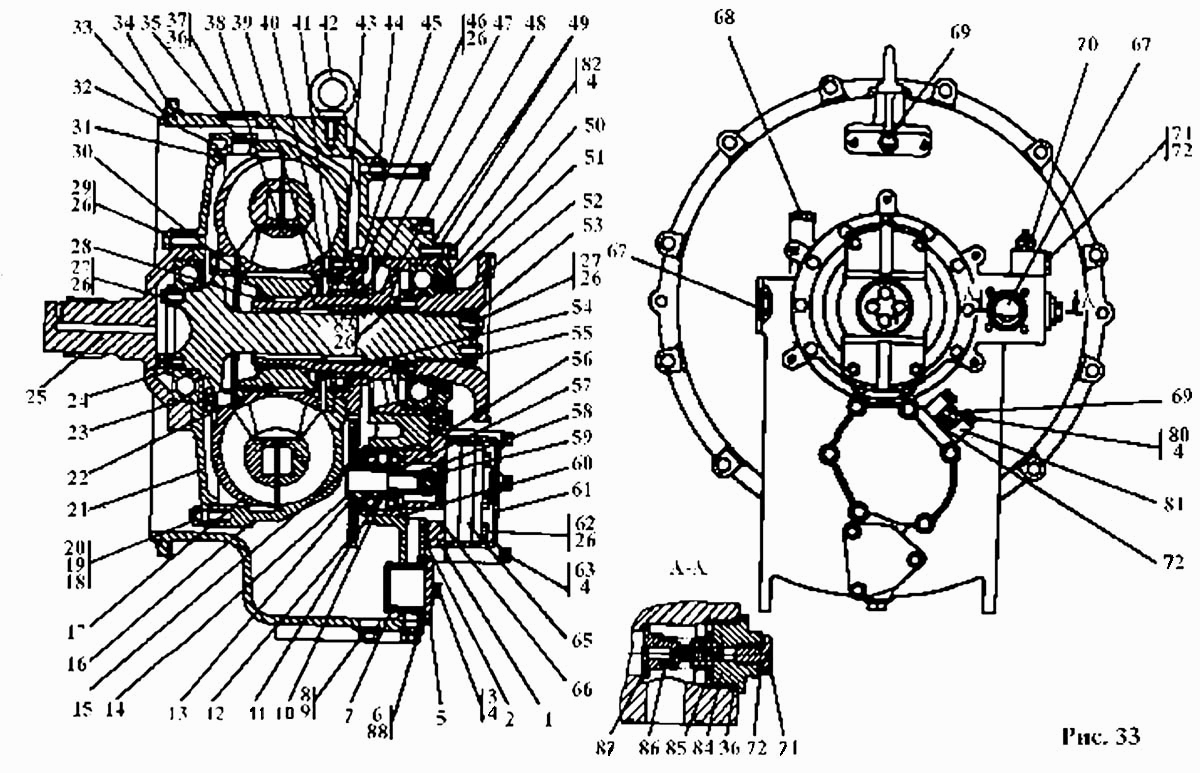

Гідротрансформатор
100%
Назва деталі
Гідротрансформатор
Заводський номер
2501-14-11СП
Кількість на модель
1
№
Назва деталі
Гідротрансформатор
Заводський номер
2501-14-11-20СП
Кількість на модель
№
Назва деталі
Склянка
Заводський номер
2501-14-26
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
450111
Кількість на модель
1
№
2
Назва деталі
Прокладка
Заводський номер
450111-20
Кількість на модель
№
2
Назва деталі
Болт Mx за ГОСТ
Заводський номер
Болт М12х30 ГОСТ 7796-70
Кількість на модель
3
№
3
Назва деталі
Шайба .ОТ.Д ГОСТ
Заводський номер
Шайба 12.ОТ.65Г ГОСТ 6402-70
Кількість на модель
22
№
4
Назва деталі
Кришка
Заводський номер
2501-14-38
Кількість на модель
1
№
5
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
075-081-36-2-ИРП 1314-1
Кількість на модель
1
№
6
Назва деталі
Фільтр
Заводський номер
2501-14-109-СП
Кількість на модель
1
№
7
Назва деталі
Корок
Заводський номер
375625
Кількість на модель
2
№
8
Назва деталі
Корок
Заводський номер
375625-20
Кількість на модель
№
8
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 016-020-25-51-1668 ГОСТ 18829-73/
Кількість на модель
2
№
9
Назва деталі
Валик
Заводський номер
2501-14-24
Кількість на модель
1
№
10
Назва деталі
Підшипник
Заводський номер
208А ГОСТ 8338-75
Кількість на модель
2
№
11
Назва деталі
Шестерня
Заводський номер
2501-14-35
Кількість на модель
1
№
12
Назва деталі
Шпонка згідно з ГОСТ
Заводський номер
340450
Кількість на модель
1
№
13
Назва деталі
Кільце С ГОСТ
Заводський номер
580404
Кількість на модель
1
№
14
Назва деталі
Кільце С80 ГОСТ13941-86
Заводський номер
580676
Кількість на модель
1
№
15
Назва деталі
Насосне колесо
Заводський номер
46-14-56
Кількість на модель
1
№
16
Назва деталі
Колесо турбінне
Заводський номер
25.01-14-102-СП
Кількість на модель
1
№
17
Назва деталі
Гайка Mx, H.X ГОСТ
Заводський номер
300270
Кількість на модель
24
№
18
Назва деталі
Гайка Mx, H.X ГОСТ
Заводський номер
300270-20
Кількість на модель
№
18
Назва деталі
Стопорна пластина
Заводський номер
700-31-2468
Кількість на модель
12
№
19
Назва деталі
Шпилька
Заводський номер
700-29-2375
Кількість на модель
24
№
20
Назва деталі
Фланець
Заводський номер
2501-14-104-СП
Кількість на модель
1
№
21
Назва деталі
Муфта
Заводський номер
25.01-14-103-СП
Кількість на модель
1
№
22
Назва деталі
Підшипник
Заводський номер
176222Л ГОСТ 8995-75
Кількість на модель
2
№
23
Назва деталі
Кришка
Заводський номер
2501-14-21
Кількість на модель
2
№
24
Назва деталі
Муфта
Заводський номер
25.01-14-17
Кількість на модель
1
№
25
Назва деталі
Дріт, - C ГОСТ
Заводський номер
Проволока 1,6-0-С ГОСТ 3282-74
Кількість на модель
№
26
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280339
Кількість на модель
12
№
27
Назва деталі
Болт Mx за ГОСТ
Заводський номер
280339-20
Кількість на модель
№
27
Назва деталі
Кільце С ГОСТ
Заводський номер
580705
Кількість на модель
1
№
28
Назва деталі
Болт 3M16x1,5-6gx45.109.40X029 ГОСТ 7796-70
Заводський номер
280545-20
Кількість на модель
№
29
Назва деталі
Болт 3M16x1,5-6gx45.109.40X019 ГОСТ 7796-70
Заводський номер
280545
Кількість на модель
12
№
29
Назва деталі
Кільце С ГОСТ
Заводський номер
580855
Кількість на модель
1
№
30
Назва деталі
Кільце ГОСТ
Заводський номер
480-490-58-2-3
Кількість на модель
1
№
31
Назва деталі
Штифт
Заводський номер
32355
Кількість на модель
2
№
32
Назва деталі
КІЛЬЦО
Заводський номер
400215
Кількість на модель
1
№
33
Назва деталі
КІЛЬЦО
Заводський номер
400215-20
Кількість на модель
№
33
Назва деталі
Корпус
Заводський номер
25.01-14-10-20
Кількість на модель
№
34
Назва деталі
Корпус
Заводський номер
25.01-14-10
Кількість на модель
1
№
34
Назва деталі
Корок
Заводський номер
25.01-14-28
Кількість на модель
3
№
35
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
045-050-30-51-1668
Кількість на модель
2
№
36
Назва деталі
Затор
Заводський номер
700-37-2140
Кількість на модель
1
№
37
Назва деталі
Затор
Заводський номер
700-37-2140-20
Кількість на модель
№
37
Назва деталі
Колесо реактора
Заводський номер
25-14-86
Кількість на модель
1
№
38
Назва деталі
Кільце
Заводський номер
25-14-144
Кількість на модель
1
№
39
Назва деталі
Кільце С105 ГОСТ13940-86
Заводський номер
700-58-2356
Кількість на модель
1
№
40
Назва деталі
Кришка
Заводський номер
2501-14-20
Кількість на модель
1
№
41
Назва деталі
Рим- болт М ГОСТ
Заводський номер
280590
Кількість на модель
1
№
42
Назва деталі
Рим- болт М ГОСТ
Заводський номер
280590-20
Кількість на модель
№
42
Назва деталі
Підшипник ГОСТ
Заводський номер
6-32121Л1
Кількість на модель
1
№
43
Назва деталі
Штуцер
Заводський номер
403-16-109СП
Кількість на модель
1
№
44
Назва деталі
Шестерня
Заводський номер
2501-14-34
Кількість на модель
1
№
45
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280359
Кількість на модель
9
№
46
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280359-20
Кількість на модель
№
46
Назва деталі
Ущільнювальне кільце
Заводський номер
2501-12-181-23
Кількість на модель
2
№
47
Назва деталі
Ось реактора
Заводський номер
2501-14-100-СП
Кількість на модель
1
№
48
Назва деталі
Прокладка
Заводський номер
700-40-4875
Кількість на модель
2
№
49
Назва деталі
Кришка
Заводський номер
2501-14-18
Кількість на модель
1
№
50
Назва деталі
Манжета- X ГОСТ / ОСТ-
Заводський номер
Манжета 2.2-125х155-3 ГОСТ 8752-79/ОСТ 3
Кількість на модель
1
№
51
Назва деталі
Фланець
Заводський номер
2501-14-108-СП
Кількість на модель
1
№
52
Назва деталі
Кришка
Заводський номер
2501-14-19
Кількість на модель
1
№
53
Назва деталі
Кільце ущільнювальне
Заводський номер
440015
Кількість на модель
2
№
54
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
049-055-36-51-1668
Кількість на модель
1
№
55
Назва деталі
Прокладка
Заводський номер
450112-20
Кількість на модель
№
56
Назва деталі
Прокладка
Заводський номер
450112
Кількість на модель
1
№
56
Назва деталі
Кільце С ГОСТ
Заводський номер
580270
Кількість на модель
1
№
57
Назва деталі
Муфта
Заводський номер
2501-14-25
Кількість на модель
1
№
58
Назва деталі
Кільце С ГОСТ
Заводський номер
580160
Кількість на модель
1
№
59
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
088-095-46-51-1668
Кількість на модель
1
№
60
Назва деталі
Кришка
Заводський номер
46-14-197
Кількість на модель
1
№
61
Назва деталі
Кришка
Заводський номер
46-14-197-20
Кількість на модель
№
61
Назва деталі
Болт М-Х. ГОСТ
Заводський номер
280379-20
Кількість на модель
№
62
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280379
Кількість на модель
4
№
62
Назва деталі
Болт Mx за ГОСТ
Заводський номер
280392
Кількість на модель
6
№
63
Назва деталі
Болт Mx за ГОСТ
Заводський номер
280392-20
Кількість на модель
№
63
Назва деталі
Шестерний насос
Заводський номер
НМШ25-00-00
Кількість на модель
1
№
65
Назва деталі
Кільце ГОСТ
Заводський номер
030-035-30-2
Кількість на модель
2
№
66
Назва деталі
Затор
Заводський номер
440006
Кількість на модель
2
№
67
Назва деталі
Корок
Заводський номер
700-37-2077
Кількість на модель
1
№
68
Назва деталі
Затор
Заводський номер
440093
Кількість на модель
2
№
69
Назва деталі
Датчик індикатора температури охолоджувальної рідини
Заводський номер
ТМ100-В
Кількість на модель
1
№
70
Назва деталі
Датчик ТМ-ВТ ТУ-
Заводський номер
Датчик ТМ100-ВТ ТУ 37.003.800-77
Кількість на модель
№
70
Назва деталі
Корок
Заводський номер
375330
Кількість на модель
3
№
71
Назва деталі
Корок
Заводський номер
375330-20
Кількість на модель
№
71
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 018-022-25-51-1668 ГОСТ 18829-73/
Кількість на модель
3
№
72
Назва деталі
Прокладка
Заводський номер
700-40-5334-20
Кількість на модель
№
73
Назва деталі
Прокладка
Заводський номер
700-40-5334
Кількість на модель
1
№
73
Назва деталі
Клапан - T TU- - T TU- - T TU- - T TU- - T TU- - T
Заводський номер
Клапан 46-15-139Т ТУ 23.1.248-85
Кількість на модель
№
74
Назва деталі
Клапан - XL TU
Заводський номер
Клапан 46-15-139ХЛ ТУ 23.1.248-85
Кількість на модель
1
№
74
Назва деталі
Пломба 10/6,5 ОСТ 32.68-84
Заводський номер
Пломба 10/6,5 ОСТ 32.68-84
Кількість на модель
№
75
Назва деталі
КІЛЬЦО
Заводський номер
46-15-70
Кількість на модель
4
№
76
Назва деталі
Шайба
Заводський номер
Ц90-1212027
Кількість на модель
4
№
77
Назва деталі
Дріт, - ГОСТ
Заводський номер
Проволока 0,6-0-4 ГОСТ 3282-74
Кількість на модель
№
78
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280385
Кількість на модель
4
№
79
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280385-20
Кількість на модель
№
79
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280370
Кількість на модель
2
№
80
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280370-20
Кількість на модель
№
80
Назва деталі
Кутник
Заводський номер
2501-14-114СП
Кількість на модель
1
№
81
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280350
Кількість на модель
11
№
82
Назва деталі
Болт
Заводський номер
285330-20
Кількість на модель
№
83
Назва деталі
гвинт
Заводський номер
285330
Кількість на модель
8
№
83
Назва деталі
Корок
Заводський номер
2501-14-59
Кількість на модель
1
№
84
Назва деталі
КІЛЬЦО
Заводський номер
47-59-205
Кількість на модель
4
№
85
Назва деталі
Пружина
Заводський номер
38327
Кількість на модель
1
№
86
Назва деталі
Втулка
Заводський номер
2501-14-58
Кількість на модель
1
№
87
Назва деталі
Кільце - - ГОСТ
Заводський номер
Кольцо 075-081-36-2-3 ГОСТ 18829-73
Кількість на модель
1
№
88
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідротрансформатор | 2501-14-11СП | 1 | 1 | |||||
| Гідротрансформатор | 2501-14-11-20СП | |||||||
| 1 | Склянка | 2501-14-26 | 1 | 1 | 1 | |||
| 2 | Прокладка | 450111 | 1 | 1 | 2 | |||
| 2 | Прокладка | 450111-20 | 2 | |||||
| 3 | Болт Mx за ГОСТ | Болт М12х30 ГОСТ 7796-70 | 3 | 3 | 3 | |||
| 4 | Шайба .ОТ.Д ГОСТ | Шайба 12.ОТ.65Г ГОСТ 6402-70 | 22 | 22 | 4 | |||
| 5 | Кришка | 2501-14-38 | 1 | 1 | 5 | |||
| 6 | Кільце ГОСТ /ТУ- | 075-081-36-2-ИРП 1314-1 | 1 | 1 | 6 | |||
| 7 | Фільтр | 2501-14-109-СП | 1 | 1 | 7 | |||
| 8 | Корок | 375625 | 2 | 2 | 8 | |||
| 8 | Корок | 375625-20 | 8 | |||||
| 9 | Кільце- - ГОСТ /ТУ- | Кольцо 016-020-25-51-1668 ГОСТ 18829-73/ | 2 | 2 | 9 | |||
| 10 | Валик | 2501-14-24 | 1 | 1 | 10 | |||
| 11 | Підшипник | 208А ГОСТ 8338-75 | 2 | 2 | 11 | |||
| 12 | Шестерня | 2501-14-35 | 1 | 1 | 12 | |||
| 13 | Шпонка згідно з ГОСТ | 340450 | 1 | 1 | 13 | |||
| 14 | Кільце С ГОСТ | 580404 | 1 | 1 | 14 | |||
| 15 | Кільце С80 ГОСТ13941-86 | 580676 | 1 | 1 | 15 | |||
| 16 | Насосне колесо | 46-14-56 | 1 | 1 | 16 | |||
| 17 | Колесо турбінне | 25.01-14-102-СП | 1 | 1 | 17 | |||
| 18 | Гайка Mx, H.X ГОСТ | 300270 | 24 | 24 | 18 | |||
| 18 | Гайка Mx, H.X ГОСТ | 300270-20 | 18 | |||||
| 19 | Стопорна пластина | 700-31-2468 | 12 | 12 | 19 | |||
| 20 | Шпилька | 700-29-2375 | 24 | 24 | 20 | |||
| 21 | Фланець | 2501-14-104-СП | 1 | 1 | 21 | |||
| 22 | Муфта | 25.01-14-103-СП | 1 | 1 | 22 | |||
| 23 | Підшипник | 176222Л ГОСТ 8995-75 | 2 | 2 | 23 | |||
| 24 | Кришка | 2501-14-21 | 2 | 2 | 24 | |||
| 25 | Муфта | 25.01-14-17 | 1 | 1 | 25 | |||
| 26 | Дріт, - C ГОСТ | Проволока 1,6-0-С ГОСТ 3282-74 | 26 | |||||
| 27 | Болт М-ХХ ГОСТ | 280339 | 12 | 12 | 27 | |||
| 27 | Болт Mx за ГОСТ | 280339-20 | 27 | |||||
| 28 | Кільце С ГОСТ | 580705 | 1 | 1 | 28 | |||
| 29 | Болт 3M16x1,5-6gx45.109.40X029 ГОСТ 7796-70 | 280545-20 | 29 | |||||
| 29 | Болт 3M16x1,5-6gx45.109.40X019 ГОСТ 7796-70 | 280545 | 12 | 12 | 29 | |||
| 30 | Кільце С ГОСТ | 580855 | 1 | 1 | 30 | |||
| 31 | Кільце ГОСТ | 480-490-58-2-3 | 1 | 1 | 31 | |||
| 32 | Штифт | 32355 | 2 | 2 | 32 | |||
| 33 | КІЛЬЦО | 400215 | 1 | 1 | 33 | |||
| 33 | КІЛЬЦО | 400215-20 | 33 | |||||
| 34 | Корпус | 25.01-14-10-20 | 34 | |||||
| 34 | Корпус | 25.01-14-10 | 1 | 1 | 34 | |||
| 35 | Корок | 25.01-14-28 | 3 | 3 | 35 | |||
| 36 | Кільце ГОСТ /ТУ- | 045-050-30-51-1668 | 2 | 2 | 36 | |||
| 37 | Затор | 700-37-2140 | 1 | 1 | 37 | |||
| 37 | Затор | 700-37-2140-20 | 37 | |||||
| 38 | Колесо реактора | 25-14-86 | 1 | 1 | 38 | |||
| 39 | Кільце | 25-14-144 | 1 | 1 | 39 | |||
| 40 | Кільце С105 ГОСТ13940-86 | 700-58-2356 | 1 | 1 | 40 | |||
| 41 | Кришка | 2501-14-20 | 1 | 1 | 41 | |||
| 42 | Рим- болт М ГОСТ | 280590 | 1 | 1 | 42 | |||
| 42 | Рим- болт М ГОСТ | 280590-20 | 42 | |||||
| 43 | Підшипник ГОСТ | 6-32121Л1 | 1 | 1 | 43 | |||
| 44 | Штуцер | 403-16-109СП | 1 | 1 | 44 | |||
| 45 | Шестерня | 2501-14-34 | 1 | 1 | 45 | |||
| 46 | Болт М-ХХ ГОСТ | 280359 | 9 | 9 | 46 | |||
| 46 | Болт М-ХХ ГОСТ | 280359-20 | 46 | |||||
| 47 | Ущільнювальне кільце | 2501-12-181-23 | 2 | 2 | 47 | |||
| 48 | Ось реактора | 2501-14-100-СП | 1 | 1 | 48 | |||
| 49 | Прокладка | 700-40-4875 | 2 | 2 | 49 | |||
| 50 | Кришка | 2501-14-18 | 1 | 1 | 50 | |||
| 51 | Манжета- X ГОСТ / ОСТ- | Манжета 2.2-125х155-3 ГОСТ 8752-79/ОСТ 3 | 1 | 1 | 51 | |||
| 52 | Фланець | 2501-14-108-СП | 1 | 1 | 52 | |||
| 53 | Кришка | 2501-14-19 | 1 | 1 | 53 | |||
| 54 | Кільце ущільнювальне | 440015 | 2 | 2 | 54 | |||
| 55 | Кільце ГОСТ /ТУ- | 049-055-36-51-1668 | 1 | 1 | 55 | |||
| 56 | Прокладка | 450112-20 | 56 | |||||
| 56 | Прокладка | 450112 | 1 | 1 | 56 | |||
| 57 | Кільце С ГОСТ | 580270 | 1 | 1 | 57 | |||
| 58 | Муфта | 2501-14-25 | 1 | 1 | 58 | |||
| 59 | Кільце С ГОСТ | 580160 | 1 | 1 | 59 | |||
| 60 | Кільце ГОСТ /ТУ- | 088-095-46-51-1668 | 1 | 1 | 60 | |||
| 61 | Кришка | 46-14-197 | 1 | 1 | 61 | |||
| 61 | Кришка | 46-14-197-20 | 61 | |||||
| 62 | Болт М-Х. ГОСТ | 280379-20 | 62 | |||||
| 62 | Болт М-ХХ ГОСТ | 280379 | 4 | 4 | 62 | |||
| 63 | Болт Mx за ГОСТ | 280392 | 6 | 6 | 63 | |||
| 63 | Болт Mx за ГОСТ | 280392-20 | 63 | |||||
| 65 | Шестерний насос | НМШ25-00-00 | 1 | 1 | 65 | |||
| 66 | Кільце ГОСТ | 030-035-30-2 | 2 | 2 | 66 | |||
| 67 | Затор | 440006 | 2 | 2 | 67 | |||
| 68 | Корок | 700-37-2077 | 1 | 1 | 68 | |||
| 69 | Затор | 440093 | 2 | 2 | 69 | |||
| 70 | Датчик індикатора температури охолоджувальної рідини | ТМ100-В | 1 | 1 | 70 | |||
| 70 | Датчик ТМ-ВТ ТУ- | Датчик ТМ100-ВТ ТУ 37.003.800-77 | 70 | |||||
| 71 | Корок | 375330 | 3 | 3 | 71 | |||
| 71 | Корок | 375330-20 | 71 | |||||
| 72 | Кільце- - ГОСТ /ТУ- | Кольцо 018-022-25-51-1668 ГОСТ 18829-73/ | 3 | 3 | 72 | |||
| 73 | Прокладка | 700-40-5334-20 | 73 | |||||
| 73 | Прокладка | 700-40-5334 | 1 | 1 | 73 | |||
| 74 | Клапан - T TU- - T TU- - T TU- - T TU- - T TU- - T | Клапан 46-15-139Т ТУ 23.1.248-85 | 74 | |||||
| 74 | Клапан - XL TU | Клапан 46-15-139ХЛ ТУ 23.1.248-85 | 1 | 1 | 74 | |||
| 75 | Пломба 10/6,5 ОСТ 32.68-84 | Пломба 10/6,5 ОСТ 32.68-84 | 75 | |||||
| 76 | КІЛЬЦО | 46-15-70 | 4 | 4 | 76 | |||
| 77 | Шайба | Ц90-1212027 | 4 | 4 | 77 | |||
| 78 | Дріт, - ГОСТ | Проволока 0,6-0-4 ГОСТ 3282-74 | 78 | |||||
| 79 | Болт Mx-X. ГОСТ | 280385 | 4 | 4 | 79 | |||
| 79 | Болт Mx-X. ГОСТ | 280385-20 | 79 | |||||
| 80 | Болт Mx-X. ГОСТ | 280370 | 2 | 2 | 80 | |||
| 80 | Болт Mx-X. ГОСТ | 280370-20 | 80 | |||||
| 81 | Кутник | 2501-14-114СП | 1 | 1 | 81 | |||
| 82 | Болт Мх- x ГОСТ | 280350 | 11 | 11 | 82 | |||
| 83 | Болт | 285330-20 | 83 | |||||
| 83 | гвинт | 285330 | 8 | 8 | 83 | |||
| 84 | Корок | 2501-14-59 | 1 | 1 | 84 | |||
| 85 | КІЛЬЦО | 47-59-205 | 4 | 4 | 85 | |||
| 86 | Пружина | 38327 | 1 | 1 | 86 | |||
| 87 | Втулка | 2501-14-58 | 1 | 1 | 87 | |||
| 88 | Кільце - - ГОСТ | Кольцо 075-081-36-2-3 ГОСТ 18829-73 | 1 | 1 | 88 |
