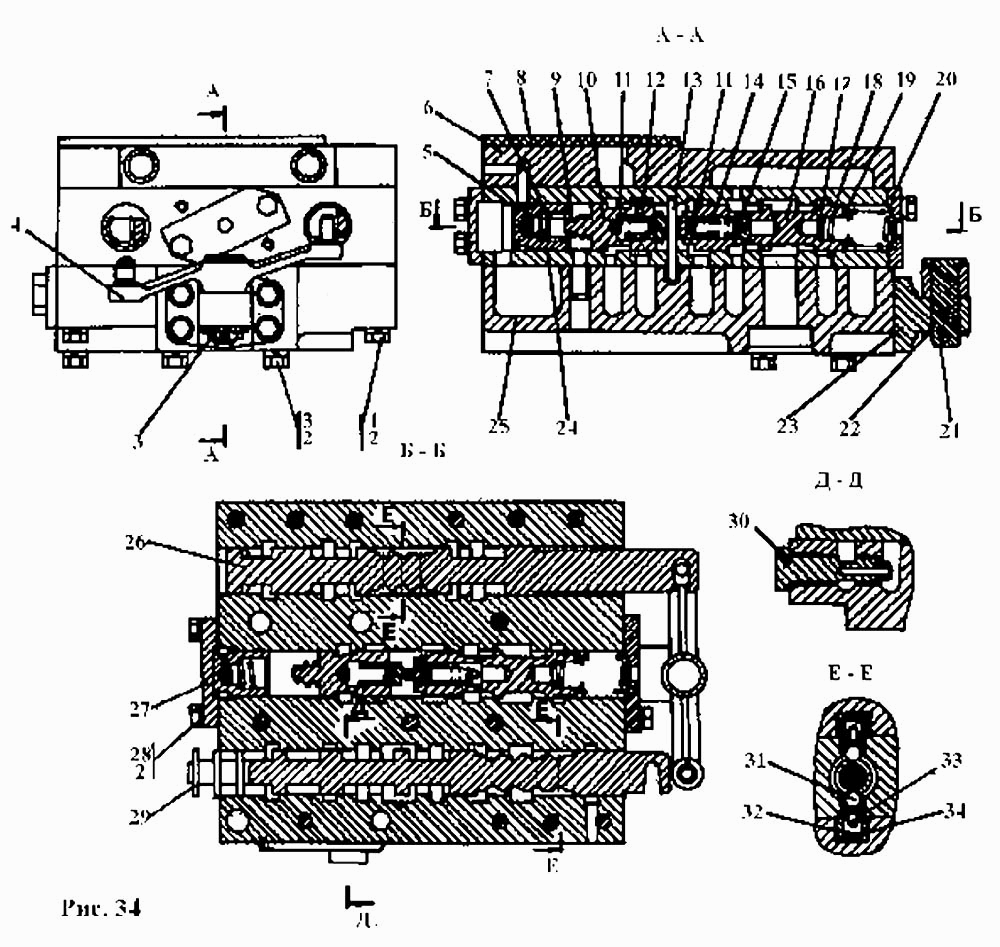

Блок управління
100%
Назва деталі
Блок управління
Заводський номер
2501-15-20СП
Кількість на модель
1
№
Назва деталі
Болт
Заводський номер
285200
Кількість на модель
11
№
1
Назва деталі
Шайба Т.Д ГОСТ
Заводський номер
Шайба 8Т.65Г ГОСТ 6402-70
Кількість на модель
24
№
2
Назва деталі
Болт
Заводський номер
285210
Кількість на модель
4
№
3
Назва деталі
Шплінт 3,2х25 ГОСТ 397-79
Заводський номер
Шплинт 3,2х25 ГОСТ 397-79
Кількість на модель
1
№
3
Назва деталі
Важіль
Заводський номер
2501-15-131СП
Кількість на модель
1
№
4
Назва деталі
Поршень
Заводський номер
2501-15-170
Кількість на модель
1
№
5
Назва деталі
Тарілка
Заводський номер
2501-15-133
Кількість на модель
1
№
6
Назва деталі
Пружина
Заводський номер
2501-15-162
Кількість на модель
1
№
7
Назва деталі
Заглушка
Заводський номер
2501-15-150
Кількість на модель
1
№
8
Назва деталі
Пружина
Заводський номер
385159
Кількість на модель
1
№
9
Назва деталі
Золотник
Заводський номер
2501-15-186
Кількість на модель
1
№
10
Назва деталі
Пружина
Заводський номер
385048
Кількість на модель
2
№
11
Назва деталі
Поршень
Заводський номер
2501-15-187
Кількість на модель
1
№
12
Назва деталі
Стопор
Заводський номер
2501-15-37
Кількість на модель
1
№
13
Назва деталі
Поршень
Заводський номер
2501-15-136
Кількість на модель
1
№
14
Назва деталі
Клапан
Заводський номер
2501-15-29
Кількість на модель
1
№
15
Назва деталі
Золотник
Заводський номер
2501-15-178
Кількість на модель
1
№
16
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310110
Кількість на модель
2
№
17
Назва деталі
Пружина
Заводський номер
385278
Кількість на модель
1
№
18
Назва деталі
Пружина
Заводський номер
38327
Кількість на модель
1
№
19
Назва деталі
Планка
Заводський номер
2501-15-179
Кількість на модель
1
№
20
Назва деталі
Ось
Заводський номер
2501-15-142
Кількість на модель
1
№
21
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310280
Кількість на модель
1
№
22
Назва деталі
Кронштейн
Заводський номер
2501-15-108
Кількість на модель
1
№
23
Назва деталі
Корпус
Заводський номер
2501-15-132
Кількість на модель
1
№
24
Назва деталі
Тарілка
Заводський номер
2501-15-131
Кількість на модель
1
№
25
Назва деталі
Золотник
Заводський номер
2501-15-140
Кількість на модель
1
№
26
Назва деталі
Кришка
Заводський номер
2501-15-169
Кількість на модель
1
№
27
Назва деталі
Болт Mx за ГОСТ
Заводський номер
Болт М8х25 ГОСТ 7796-70
Кількість на модель
10
№
28
Назва деталі
Золотник
Заводський номер
2501-15-141
Кількість на модель
1
№
29
Назва деталі
Дросель
Заводський номер
2501-15-130СП
Кількість на модель
1
№
30
Назва деталі
Куля В - ГОСТ
Заводський номер
Шарик Б-10-100 ГОСТ 3722-81
Кількість на модель
4
№
31
Назва деталі
Корпус фіксатора
Заводський номер
2501-15-44
Кількість на модель
4
№
32
Назва деталі
Опора пружини
Заводський номер
2501-15-168
Кількість на модель
4
№
33
Назва деталі
Пружина
Заводський номер
385092
Кількість на модель
4
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Блок управління | 2501-15-20СП | 1 | 1 | |||||
| 1 | Болт | 285200 | 11 | 11 | 1 | |||
| 2 | Шайба Т.Д ГОСТ | Шайба 8Т.65Г ГОСТ 6402-70 | 24 | 24 | 2 | |||
| 3 | Болт | 285210 | 4 | 4 | 3 | |||
| 3 | Шплінт 3,2х25 ГОСТ 397-79 | Шплинт 3,2х25 ГОСТ 397-79 | 1 | 1 | 3 | |||
| 4 | Важіль | 2501-15-131СП | 1 | 1 | 4 | |||
| 5 | Поршень | 2501-15-170 | 1 | 1 | 5 | |||
| 6 | Тарілка | 2501-15-133 | 1 | 1 | 6 | |||
| 7 | Пружина | 2501-15-162 | 1 | 1 | 7 | |||
| 8 | Заглушка | 2501-15-150 | 1 | 1 | 8 | |||
| 9 | Пружина | 385159 | 1 | 1 | 9 | |||
| 10 | Золотник | 2501-15-186 | 1 | 1 | 10 | |||
| 11 | Пружина | 385048 | 2 | 2 | 11 | |||
| 12 | Поршень | 2501-15-187 | 1 | 1 | 12 | |||
| 13 | Стопор | 2501-15-37 | 1 | 1 | 13 | |||
| 14 | Поршень | 2501-15-136 | 1 | 1 | 14 | |||
| 15 | Клапан | 2501-15-29 | 1 | 1 | 15 | |||
| 16 | Золотник | 2501-15-178 | 1 | 1 | 16 | |||
| 17 | Шайба, випуск за ГОСТ | 310110 | 2 | 2 | 17 | |||
| 18 | Пружина | 385278 | 1 | 1 | 18 | |||
| 19 | Пружина | 38327 | 1 | 1 | 19 | |||
| 20 | Планка | 2501-15-179 | 1 | 1 | 20 | |||
| 21 | Ось | 2501-15-142 | 1 | 1 | 21 | |||
| 22 | Шайба згідно з ГОСТ | 310280 | 1 | 1 | 22 | |||
| 23 | Кронштейн | 2501-15-108 | 1 | 1 | 23 | |||
| 24 | Корпус | 2501-15-132 | 1 | 1 | 24 | |||
| 25 | Тарілка | 2501-15-131 | 1 | 1 | 25 | |||
| 26 | Золотник | 2501-15-140 | 1 | 1 | 26 | |||
| 27 | Кришка | 2501-15-169 | 1 | 1 | 27 | |||
| 28 | Болт Mx за ГОСТ | Болт М8х25 ГОСТ 7796-70 | 10 | 10 | 28 | |||
| 29 | Золотник | 2501-15-141 | 1 | 1 | 29 | |||
| 30 | Дросель | 2501-15-130СП | 1 | 1 | 30 | |||
| 31 | Куля В - ГОСТ | Шарик Б-10-100 ГОСТ 3722-81 | 4 | 4 | 31 | |||
| 32 | Корпус фіксатора | 2501-15-44 | 4 | 4 | 32 | |||
| 33 | Опора пружини | 2501-15-168 | 4 | 4 | 33 | |||
| 34 | Пружина | 385092 | 4 | 4 | 34 |
