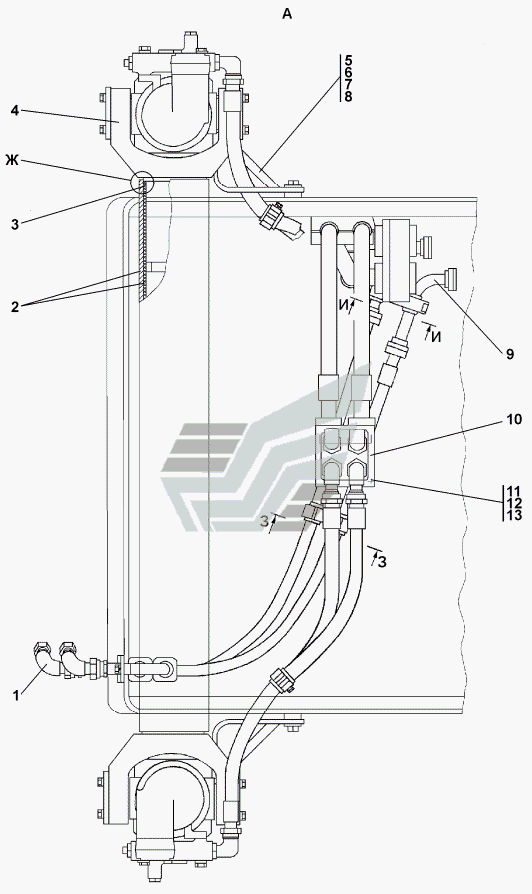

- СП Встановлення гідроциліндрів
100%
Назва деталі
Кутник
Заводський номер
4001-26-21СП(SP)
Кількість на модель
№
1
Назва деталі
Кутник
Заводський номер
4001-26-21-20СП(SP)
Кількість на модель
6
№
1
Назва деталі
Опорна втулка
Заводський номер
3501-26-286
Кількість на модель
4
№
2
Назва деталі
Опорна втулка
Заводський номер
3501-26-285
Кількість на модель
20
№
3
Назва деталі
Ось
Заводський номер
3501-26-203-20СП(SP)
Кількість на модель
2
№
4
Назва деталі
Ось
Заводський номер
3501-26-203СП(SP)
Кількість на модель
№
4
Назва деталі
Кронштейн
Заводський номер
4001-26-32СП(SP)
Кількість на модель
№
5
Назва деталі
Кронштейн
Заводський номер
4001-26-32-20СП(SP)
Кількість на модель
2
№
5
Назва деталі
Шайба ГОСТ
Заводський номер
700-31-2209
Кількість на модель
№
6
Назва деталі
Шайба ГОСТ
Заводський номер
700-31-2209-20
Кількість на модель
4
№
6
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0520-20
Кількість на модель
8
№
7
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
28 0520
Кількість на модель
№
7
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 16 ОТ
Кількість на модель
46
№
8
Назва деталі
Трубопровід
Заводський номер
3501-26-193СП(SP)
Кількість на модель
№
9
Назва деталі
Трубопровід
Заводський номер
3501-26-193-20СП(SP)
Кількість на модель
2
№
9
Назва деталі
Колектор
Заводський номер
4001-26-23-20СП(SP)
Кількість на модель
1
№
10
Назва деталі
Колектор
Заводський номер
4001-26-23СП(SP)
Кількість на модель
№
10
Назва деталі
Болт M12x1, 25-6gx30
Заводський номер
Болт М12x1,25-6gx30
Кількість на модель
17
№
11
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
40
№
12
Назва деталі
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводський номер
31 0210
Кількість на модель
№
13
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
31 0210-20
Кількість на модель
15
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кутник | 4001-26-21СП(SP) | 1 | |||||
| 1 | Кутник | 4001-26-21-20СП(SP) | 6 | 6 | 1 | |||
| 2 | Опорна втулка | 3501-26-286 | 4 | 4 | 2 | |||
| 3 | Опорна втулка | 3501-26-285 | 20 | 20 | 3 | |||
| 4 | Ось | 3501-26-203-20СП(SP) | 2 | 2 | 4 | |||
| 4 | Ось | 3501-26-203СП(SP) | 4 | |||||
| 5 | Кронштейн | 4001-26-32СП(SP) | 5 | |||||
| 5 | Кронштейн | 4001-26-32-20СП(SP) | 2 | 2 | 5 | |||
| 6 | Шайба ГОСТ | 700-31-2209 | 6 | |||||
| 6 | Шайба ГОСТ | 700-31-2209-20 | 4 | 4 | 6 | |||
| 7 | Болт Мх- x ГОСТ | 28 0520-20 | 8 | 8 | 7 | |||
| 7 | Болт Mx-X. ГОСТ | 28 0520 | 7 | |||||
| 8 | Диск __NT__0__OT | Шайба 16 ОТ | 46 | 46 | 8 | |||
| 9 | Трубопровід | 3501-26-193СП(SP) | 9 | |||||
| 9 | Трубопровід | 3501-26-193-20СП(SP) | 2 | 2 | 9 | |||
| 10 | Колектор | 4001-26-23-20СП(SP) | 1 | 1 | 10 | |||
| 10 | Колектор | 4001-26-23СП(SP) | 10 | |||||
| 11 | Болт M12x1, 25-6gx30 | Болт М12x1,25-6gx30 | 17 | 17 | 11 | |||
| 12 | Диск __NT__0__OT | Шайба 12 ОТ | 40 | 40 | 12 | |||
| 13 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 13 | |||||
| 13 | Шайба згідно з ГОСТ | 31 0210-20 | 15 | 15 | 13 |
