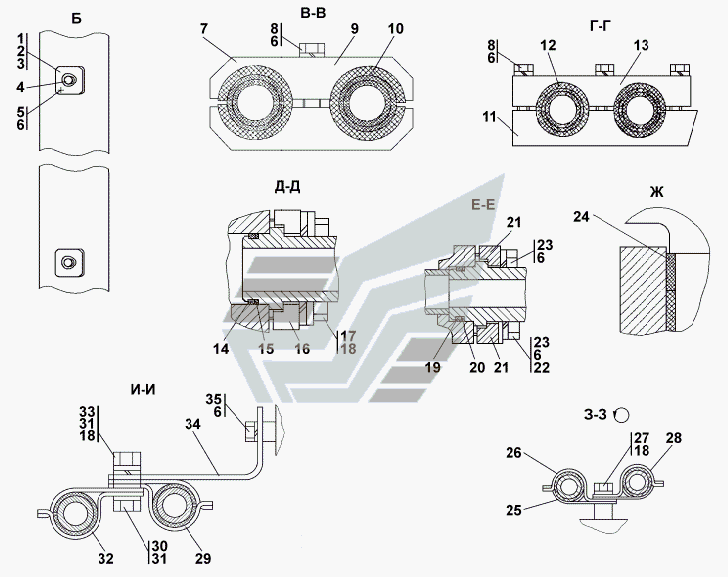

- СП Встановлення гідроциліндрів
100%
Назва деталі
Стопор
Заводський номер
46-26-654
Кількість на модель
2
№
1
Назва деталі
Кришка
Заводський номер
46-26-659
Кількість на модель
№
2
Назва деталі
Кришка
Заводський номер
46-26-659-20
Кількість на модель
2
№
2
Назва деталі
Прокладка
Заводський номер
700-40-6563
Кількість на модель
№
3
Назва деталі
Прокладка
Заводський номер
700-40-6563-20
Кількість на модель
2
№
3
Назва деталі
Маслянка Kdhr
Заводський номер
Масленка 1,2Кд6хр
Кількість на модель
6
№
4
Назва деталі
Маслянка Цхр
Заводський номер
Масленка 1,2Ц6хр
Кількість на модель
№
4
Назва деталі
Болт M12x1, 25-6gx30
Заводський номер
Болт М12x1,25-6gx30
Кількість на модель
17
№
5
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
40
№
6
Назва деталі
Пряжка
Заводський номер
2501-98-581
Кількість на модель
№
7
Назва деталі
Пряжка
Заводський номер
2501-98-581-20
Кількість на модель
4
№
7
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт М12x1,25-6gx55
Кількість на модель
7
№
8
Назва деталі
Пряжка
Заводський номер
2501-98-582-20
Кількість на модель
4
№
9
Назва деталі
Пряжка
Заводський номер
2501-98-582
Кількість на модель
№
9
Назва деталі
Втулка
Заводський номер
40 0354-03
Кількість на модель
10
№
10
Назва деталі
Опора
Заводський номер
404-26-56
Кількість на модель
1
№
11
Назва деталі
Втулка
Заводський номер
40 0354-04
Кількість на модель
6
№
12
Назва деталі
Планка
Заводський номер
404-26-58
Кількість на модель
№
13
Назва деталі
Планка
Заводський номер
404-26-58-20
Кількість на модель
1
№
13
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-2-51-1668
Кількість на модель
4
№
14
Назва деталі
Кільце захисне
Заводський номер
44 0038
Кількість на модель
4
№
15
Назва деталі
Фланець
Заводський номер
46-26-280
Кількість на модель
№
16
Назва деталі
Фланець
Заводський номер
46-26-280-20
Кількість на модель
8
№
16
Назва деталі
Гвинт
Заводський номер
3502-20-4
Кількість на модель
№
17
Назва деталі
Гвинт
Заводський номер
3502-20-4-20
Кількість на модель
16
№
17
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 16 ОТ
Кількість на модель
46
№
18
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
12
№
19
Назва деталі
Захисна шайба
Заводський номер
44 0005
Кількість на модель
4
№
20
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
№
21
Назва деталі
Фланець
Заводський номер
2501-26-83-20
Кількість на модель
8
№
21
Назва деталі
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводський номер
31 0210
Кількість на модель
№
22
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
31 0210-20
Кількість на модель
15
№
22
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт М12x1,25-6gx35
Кількість на модель
16
№
23
Назва деталі
КІЛЬЦО
Заводський номер
3501-26-300
Кількість на модель
2
№
24
Назва деталі
Планка
Заводський номер
2501-26-221
Кількість на модель
№
25
Назва деталі
Планка
Заводський номер
2501-26-221-20
Кількість на модель
8
№
25
Назва деталі
Скоба
Заводський номер
2501-26-220
Кількість на модель
№
26
Назва деталі
Скоба
Заводський номер
2501-26-220-20
Кількість на модель
8
№
26
Назва деталі
Болт M__NT__2__×__NT__3__, __NT__4____NT__0__×__NT__5__, ГОСТ __NT__1__
Заводський номер
28 0515
Кількість на модель
№
27
Назва деталі
Болт M__NT__2__×__NT__3__, __NT__4____NT__0__×__NT__5__, ГОСТ __NT__1__
Заводський номер
28 0515-20
Кількість на модель
1
№
27
Назва деталі
Втулка
Заводський номер
400 0354-03
Кількість на модель
10
№
28
Назва деталі
Скоба
Заводський номер
2501-26-300
Кількість на модель
№
29
Назва деталі
Скоба
Заводський номер
2501-26-300-20
Кількість на модель
2
№
29
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
28 0535
Кількість на модель
№
30
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
28 0535-20
Кількість на модель
4
№
30
Назва деталі
Шайба __NT__0__Х__NT__1__,__NT__2__ ГОСТ __NT__3__
Заводський номер
31 0280
Кількість на модель
№
31
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
31 0280-20
Кількість на модель
2
№
31
Назва деталі
Ущільнення
Заводський номер
3501-26-260
Кількість на модель
2
№
32
Назва деталі
Гайка М16х1,
Заводський номер
Гайка М16x1,5
Кількість на модель
3
№
33
Назва деталі
Планка
Заводський номер
312501-94-155
Кількість на модель
№
34
Назва деталі
Планка
Заводський номер
312501-94-155-20
Кількість на модель
1
№
34
Назва деталі
Болт M16x1,5-6gx45.109.40H.019 ГОСТ 7796-70
Заводський номер
28 0544
Кількість на модель
№
35
Назва деталі
Болт M16x1,5-6gx45.109.40H.029 ГОСТ 7796-70
Заводський номер
28 0544-20
Кількість на модель
1
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стопор | 46-26-654 | 2 | 2 | 1 | |||
| 2 | Кришка | 46-26-659 | 2 | |||||
| 2 | Кришка | 46-26-659-20 | 2 | 2 | 2 | |||
| 3 | Прокладка | 700-40-6563 | 3 | |||||
| 3 | Прокладка | 700-40-6563-20 | 2 | 2 | 3 | |||
| 4 | Маслянка Kdhr | Масленка 1,2Кд6хр | 6 | 6 | 4 | |||
| 4 | Маслянка Цхр | Масленка 1,2Ц6хр | 4 | |||||
| 5 | Болт M12x1, 25-6gx30 | Болт М12x1,25-6gx30 | 17 | 17 | 5 | |||
| 6 | Диск __NT__0__OT | Шайба 12 ОТ | 40 | 40 | 6 | |||
| 7 | Пряжка | 2501-98-581 | 7 | |||||
| 7 | Пряжка | 2501-98-581-20 | 4 | 4 | 7 | |||
| 8 | Болт M12x1, __NT__1__ | Болт М12x1,25-6gx55 | 7 | 7 | 8 | |||
| 9 | Пряжка | 2501-98-582-20 | 4 | 4 | 9 | |||
| 9 | Пряжка | 2501-98-582 | 9 | |||||
| 10 | Втулка | 40 0354-03 | 10 | 10 | 10 | |||
| 11 | Опора | 404-26-56 | 1 | 1 | 11 | |||
| 12 | Втулка | 40 0354-04 | 6 | 6 | 12 | |||
| 13 | Планка | 404-26-58 | 13 | |||||
| 13 | Планка | 404-26-58-20 | 1 | 1 | 13 | |||
| 14 | Кільце ГОСТ /ТУ- | 042-050-46-2-51-1668 | 4 | 4 | 14 | |||
| 15 | Кільце захисне | 44 0038 | 4 | 4 | 15 | |||
| 16 | Фланець | 46-26-280 | 16 | |||||
| 16 | Фланець | 46-26-280-20 | 8 | 8 | 16 | |||
| 17 | Гвинт | 3502-20-4 | 17 | |||||
| 17 | Гвинт | 3502-20-4-20 | 16 | 16 | 17 | |||
| 18 | Диск __NT__0__OT | Шайба 16 ОТ | 46 | 46 | 18 | |||
| 19 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 12 | 12 | 19 | |||
| 20 | Захисна шайба | 44 0005 | 4 | 4 | 20 | |||
| 21 | Фланець | 2501-26-83 | 21 | |||||
| 21 | Фланець | 2501-26-83-20 | 8 | 8 | 21 | |||
| 22 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 22 | |||||
| 22 | Шайба згідно з ГОСТ | 31 0210-20 | 15 | 15 | 22 | |||
| 23 | Болт M12x1, __NT__1__ | Болт М12x1,25-6gx35 | 16 | 16 | 23 | |||
| 24 | КІЛЬЦО | 3501-26-300 | 2 | 2 | 24 | |||
| 25 | Планка | 2501-26-221 | 25 | |||||
| 25 | Планка | 2501-26-221-20 | 8 | 8 | 25 | |||
| 26 | Скоба | 2501-26-220 | 26 | |||||
| 26 | Скоба | 2501-26-220-20 | 8 | 8 | 26 | |||
| 27 | Болт M__NT__2__×__NT__3__, __NT__4____NT__0__×__NT__5__, ГОСТ __NT__1__ | 28 0515 | 27 | |||||
| 27 | Болт M__NT__2__×__NT__3__, __NT__4____NT__0__×__NT__5__, ГОСТ __NT__1__ | 28 0515-20 | 1 | 1 | 27 | |||
| 28 | Втулка | 400 0354-03 | 10 | 10 | 28 | |||
| 29 | Скоба | 2501-26-300 | 29 | |||||
| 29 | Скоба | 2501-26-300-20 | 2 | 2 | 29 | |||
| 30 | Болт Mx-X. ГОСТ | 28 0535 | 30 | |||||
| 30 | Болт Mx-X. ГОСТ | 28 0535-20 | 4 | 4 | 30 | |||
| 31 | Шайба __NT__0__Х__NT__1__,__NT__2__ ГОСТ __NT__3__ | 31 0280 | 31 | |||||
| 31 | Шайба згідно з ГОСТ | 31 0280-20 | 2 | 2 | 31 | |||
| 32 | Ущільнення | 3501-26-260 | 2 | 2 | 32 | |||
| 33 | Гайка М16х1, | Гайка М16x1,5 | 3 | 3 | 33 | |||
| 34 | Планка | 312501-94-155 | 34 | |||||
| 34 | Планка | 312501-94-155-20 | 1 | 1 | 34 | |||
| 35 | Болт M16x1,5-6gx45.109.40H.019 ГОСТ 7796-70 | 28 0544 | 35 | |||||
| 35 | Болт M16x1,5-6gx45.109.40H.029 ГОСТ 7796-70 | 28 0544-20 | 1 | 1 | 35 |
