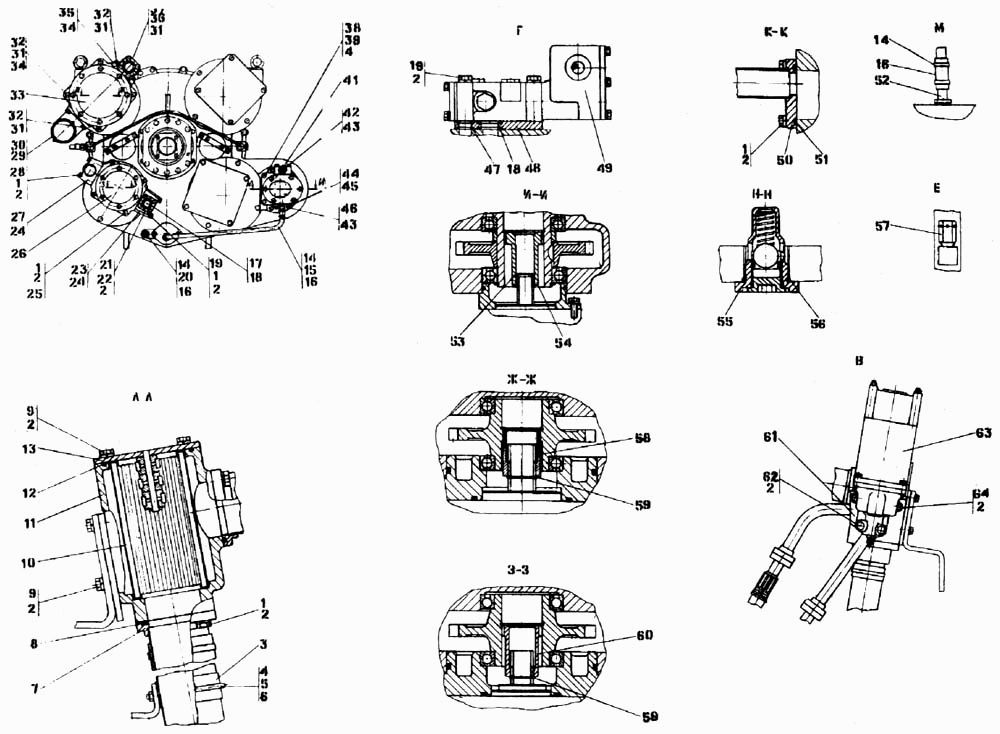

Встановлення трансмісії
100%
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М12-6gх40.40.88.35.019 ГОСТ 7796-70
Кількість на модель
43
№
1
Назва деталі
Шайба 12.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
103
№
2
Назва деталі
Пластина
Заводський номер
5001-16-42
Кількість на модель
1
№
3
Назва деталі
Хомут
Заводський номер
5001-16-11
Кількість на модель
1
№
4
Назва деталі
Гайка М8-7Н.6.019 ГОСТ 5916-70
Заводський номер
Гайка М8-7Н.6.019 ГОСТ 5916-70
Кількість на модель
4
№
5
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150
Кількість на модель
4
№
6
Назва деталі
Фланець
Заводський номер
5001-16-101СП
Кількість на модель
1
№
7
Назва деталі
Кільце 100-110-58-2-ІРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84
Заводський номер
Кольцо 100-110-58-2-ИРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84
Кількість на модель
2
№
8
Назва деталі
Болт M7796-7012-6g×__NT__3__ ГОСТ 30.88.35.019
Заводський номер
Болт М12-6gх30.88.35.019 ГОСТ 7796-70
Кількість на модель
16
№
9
Назва деталі
Фільтр
Заводський номер
5001-16-102СП
Кількість на модель
1
№
10
Назва деталі
Корпус
Заводський номер
500-16-8
Кількість на модель
1
№
11
Назва деталі
Кільце 130-140-58-2-ІРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84
Заводський номер
Кольцо 130-140-58-2-ИРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84
Кількість на модель
1
№
12
Назва деталі
Кришка
Заводський номер
5001-16-118СП
Кількість на модель
1
№
13
Назва деталі
Хомут
Заводський номер
415190-02СП
Кількість на модель
8
№
14
Назва деталі
Труба__NT__0__
Заводський номер
5001-16-24
Кількість на модель
1
№
15
Назва деталі
Рукав
Заводський номер
460601
Кількість на модель
4
№
16
Назва деталі
Рукав
Заводський номер
5001-16-114-01СП
Кількість на модель
2
№
17
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
14
№
18
Назва деталі
Болт М-Х. ГОСТ
Заводський номер
280388
Кількість на модель
6
№
19
Назва деталі
Труба__NT__0__
Заводський номер
5001-16-25
Кількість на модель
1
№
20
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
8
№
21
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280348
Кількість на модель
12
№
22
Назва деталі
Фланець
Заводський номер
404-26-23
Кількість на модель
1
№
23
Назва деталі
Кільце ГОСТ 18829-73/ТУ 38.005.204-84
Заводський номер
060-070-58-2-51-1668
Кількість на модель
2
№
24
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
4
№
25
Назва деталі
Насос OCT
Заводський номер
НШ100А-3
Кількість на модель
1
№
26
Назва деталі
Фланець
Заводський номер
2501-15-120СП
Кількість на модель
1
№
27
Назва деталі
Болт M7795-7012-6g×__NT__3__ ГОСТ 80.58.019
Заводський номер
280384-01
Кількість на модель
6
№
28
Назва деталі
Кільце 092-105-75-2-ІРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84
Заводський номер
Кольцо 092-105-75-2-ИРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84
Кількість на модель
1
№
29
Назва деталі
Трубопровід
Заводський номер
46-26-144СП
Кількість на модель
1
№
30
Назва деталі
Шайба 16.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 16.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
32
№
31
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М16-6gх45.45.88.35.019 ГОСТ 7796-70
Кількість на модель
12
№
32
Назва деталі
Насос
Заводський номер
НШ250-4
Кількість на модель
1
№
33
Назва деталі
Кільце ГОСТ 050-060-58-2-51-1668/ТУ 18829-73
Заводський номер
Кольцо 050-060-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Кількість на модель
1
№
34
Назва деталі
Шайба ГОСТ
Заводський номер
310270
Кількість на модель
4
№
34
Назва деталі
Корпус
Заводський номер
46-26-1111
Кількість на модель
1
№
35
Назва деталі
Упор
Заводський номер
46-26-574
Кількість на модель
8
№
36
Назва деталі
Фланець
Заводський номер
46-26-280
Кількість на модель
4
№
37
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М10-6gх30.58.019 ГОСТ 7796-70
Кількість на модель
2
№
38
Назва деталі
Шайба 10.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 10.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
2
№
39
Назва деталі
Шайба ГОСТ
Заводський номер
310170
Кількість на модель
2
№
40
Назва деталі
Насос ОСТ 23. 1.92-88
Заводський номер
НШ32-1-2Л
Кількість на модель
1
№
41
Назва деталі
Болт M7795-708-6g×__NT__3__ ГОСТ 45.30.88.35.019
Заводський номер
Болт М8-6gх45.30.88.35.019 ГОСТ 7795-70
Кількість на модель
4
№
42
Назва деталі
Диск 65T.019G.6402-70 GOST8
Заводський номер
Шайба 8Т.65Г.019 ГОСТ 6402-70
Кількість на модель
8
№
43
Назва деталі
Фланець
Заводський номер
5001-16-111СП
Кількість на модель
1
№
44
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-2-51-1668
Кількість на модель
6
№
45
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М8-6gх20.58.019 ГОСТ 7796-70
Кількість на модель
4
№
46
Назва деталі
Кільце ГОСТ 022-026-25-2-51-1668/ТУ 18829-73
Заводський номер
Кольцо 022-026-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Кількість на модель
6
№
47
Назва деталі
Тарілка
Заводський номер
2501-15-106
Кількість на модель
1
№
48
Назва деталі
Блок управління
Заводський номер
2501-15-21СП
Кількість на модель
1
№
49
Назва деталі
Горловина
Заводський номер
5001-16-106СП
Кількість на модель
1
№
50
Назва деталі
Кільце ГОСТ
Заводський номер
Кольцо 080-090-58-2-3 ГОСТ 18829-73
Кількість на модель
1
№
51
Назва деталі
Штуцер
Заводський номер
403-16-109СП
Кількість на модель
1
№
52
Назва деталі
Кільце С ГОСТ
Заводський номер
580255
Кількість на модель
1
№
53
Назва деталі
Муфта
Заводський номер
5001-16-35
Кількість на модель
1
№
54
Назва деталі
Клапан
Заводський номер
3501-16-103СП
Кількість на модель
1
№
55
Назва деталі
Кільце ГОСТ 066-071-30-2-51-1668/ТУ 18829-73
Заводський номер
Кольцо 066-071-30-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Кількість на модель
1
№
56
Назва деталі
Сапун
Заводський номер
46-14-141СП
Кількість на модель
1
№
57
Назва деталі
Муфта
Заводський номер
5001-16-36
Кількість на модель
1
№
58
Назва деталі
Кільце С ГОСТ
Заводський номер
700-58-2333
Кількість на модель
1
№
59
Назва деталі
Муфта
Заводський номер
2501-15-103
Кількість на модель
1
№
60
Назва деталі
Кронштейн
Заводський номер
5001-16-116СП
Кількість на модель
1
№
61
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М12-6gх80.88.35.019 ГОСТ 7795-70
Кількість на модель
2
№
62
Назва деталі
Фільтр
Заводський номер
2601-15-10-01СП
Кількість на модель
1
№
63
Назва деталі
Болт М-Х. ГОСТ
Заводський номер
281393
Кількість на модель
2
№
64
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт М-х ГОСТ | Болт М12-6gх40.40.88.35.019 ГОСТ 7796-70 | 43 | 43 | 1 | |||
| 2 | Шайба 12.ОТ.65Г.019 ГОСТ6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | 103 | 103 | 2 | |||
| 3 | Пластина | 5001-16-42 | 1 | 1 | 3 | |||
| 4 | Хомут | 5001-16-11 | 1 | 1 | 4 | |||
| 5 | Гайка М8-7Н.6.019 ГОСТ 5916-70 | Гайка М8-7Н.6.019 ГОСТ 5916-70 | 4 | 4 | 5 | |||
| 6 | Шайба, випуск за ГОСТ | 310150 | 4 | 4 | 6 | |||
| 7 | Фланець | 5001-16-101СП | 1 | 1 | 7 | |||
| 8 | Кільце 100-110-58-2-ІРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84 | Кольцо 100-110-58-2-ИРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84 | 2 | 2 | 8 | |||
| 9 | Болт M7796-7012-6g×__NT__3__ ГОСТ 30.88.35.019 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | 16 | 16 | 9 | |||
| 10 | Фільтр | 5001-16-102СП | 1 | 1 | 10 | |||
| 11 | Корпус | 500-16-8 | 1 | 1 | 11 | |||
| 12 | Кільце 130-140-58-2-ІРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84 | Кольцо 130-140-58-2-ИРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84 | 1 | 1 | 12 | |||
| 13 | Кришка | 5001-16-118СП | 1 | 1 | 13 | |||
| 14 | Хомут | 415190-02СП | 8 | 8 | 14 | |||
| 15 | Труба__NT__0__ | 5001-16-24 | 1 | 1 | 15 | |||
| 16 | Рукав | 460601 | 4 | 4 | 16 | |||
| 17 | Рукав | 5001-16-114-01СП | 2 | 2 | 17 | |||
| 18 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 14 | 14 | 18 | |||
| 19 | Болт М-Х. ГОСТ | 280388 | 6 | 6 | 19 | |||
| 20 | Труба__NT__0__ | 5001-16-25 | 1 | 1 | 20 | |||
| 21 | Фланець | 2501-26-83 | 8 | 8 | 21 | |||
| 22 | Болт Мх- x ГОСТ | 280348 | 12 | 12 | 22 | |||
| 23 | Фланець | 404-26-23 | 1 | 1 | 23 | |||
| 24 | Кільце ГОСТ 18829-73/ТУ 38.005.204-84 | 060-070-58-2-51-1668 | 2 | 2 | 24 | |||
| 25 | Шайба згідно з ГОСТ | 310210 | 4 | 4 | 25 | |||
| 26 | Насос OCT | НШ100А-3 | 1 | 1 | 26 | |||
| 27 | Фланець | 2501-15-120СП | 1 | 1 | 27 | |||
| 28 | Болт M7795-7012-6g×__NT__3__ ГОСТ 80.58.019 | 280384-01 | 6 | 6 | 28 | |||
| 29 | Кільце 092-105-75-2-ІРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84 | Кольцо 092-105-75-2-ИРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84 | 1 | 1 | 29 | |||
| 30 | Трубопровід | 46-26-144СП | 1 | 1 | 30 | |||
| 31 | Шайба 16.ОТ.65Г.019 ГОСТ6402-70 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | 32 | 32 | 31 | |||
| 32 | Болт М-х ГОСТ | Болт М16-6gх45.45.88.35.019 ГОСТ 7796-70 | 12 | 12 | 32 | |||
| 33 | Насос | НШ250-4 | 1 | 1 | 33 | |||
| 34 | Кільце ГОСТ 050-060-58-2-51-1668/ТУ 18829-73 | Кольцо 050-060-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | 1 | 1 | 34 | |||
| 34 | Шайба ГОСТ | 310270 | 4 | 4 | 34 | |||
| 35 | Корпус | 46-26-1111 | 1 | 1 | 35 | |||
| 36 | Упор | 46-26-574 | 8 | 8 | 36 | |||
| 37 | Фланець | 46-26-280 | 4 | 4 | 37 | |||
| 38 | Болт М-х ГОСТ | Болт М10-6gх30.58.019 ГОСТ 7796-70 | 2 | 2 | 38 | |||
| 39 | Шайба 10.ОТ.65Г.019 ГОСТ6402-70 | Шайба 10.ОТ.65Г.019 ГОСТ 6402-70 | 2 | 2 | 39 | |||
| 40 | Шайба ГОСТ | 310170 | 2 | 2 | 40 | |||
| 41 | Насос ОСТ 23. 1.92-88 | НШ32-1-2Л | 1 | 1 | 41 | |||
| 42 | Болт M7795-708-6g×__NT__3__ ГОСТ 45.30.88.35.019 | Болт М8-6gх45.30.88.35.019 ГОСТ 7795-70 | 4 | 4 | 42 | |||
| 43 | Диск 65T.019G.6402-70 GOST8 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | 8 | 8 | 43 | |||
| 44 | Фланець | 5001-16-111СП | 1 | 1 | 44 | |||
| 45 | Кільце ГОСТ /ТУ- | 042-050-46-2-51-1668 | 6 | 6 | 45 | |||
| 46 | Болт М-х ГОСТ | Болт М8-6gх20.58.019 ГОСТ 7796-70 | 4 | 4 | 46 | |||
| 47 | Кільце ГОСТ 022-026-25-2-51-1668/ТУ 18829-73 | Кольцо 022-026-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | 6 | 6 | 47 | |||
| 48 | Тарілка | 2501-15-106 | 1 | 1 | 48 | |||
| 49 | Блок управління | 2501-15-21СП | 1 | 1 | 49 | |||
| 50 | Горловина | 5001-16-106СП | 1 | 1 | 50 | |||
| 51 | Кільце ГОСТ | Кольцо 080-090-58-2-3 ГОСТ 18829-73 | 1 | 1 | 51 | |||
| 52 | Штуцер | 403-16-109СП | 1 | 1 | 52 | |||
| 53 | Кільце С ГОСТ | 580255 | 1 | 1 | 53 | |||
| 54 | Муфта | 5001-16-35 | 1 | 1 | 54 | |||
| 55 | Клапан | 3501-16-103СП | 1 | 1 | 55 | |||
| 56 | Кільце ГОСТ 066-071-30-2-51-1668/ТУ 18829-73 | Кольцо 066-071-30-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | 1 | 1 | 56 | |||
| 57 | Сапун | 46-14-141СП | 1 | 1 | 57 | |||
| 58 | Муфта | 5001-16-36 | 1 | 1 | 58 | |||
| 59 | Кільце С ГОСТ | 700-58-2333 | 1 | 1 | 59 | |||
| 60 | Муфта | 2501-15-103 | 1 | 1 | 60 | |||
| 61 | Кронштейн | 5001-16-116СП | 1 | 1 | 61 | |||
| 62 | Болт М-х ГОСТ | Болт М12-6gх80.88.35.019 ГОСТ 7795-70 | 2 | 2 | 62 | |||
| 63 | Фільтр | 2601-15-10-01СП | 1 | 1 | 63 | |||
| 64 | Болт М-Х. ГОСТ | 281393 | 2 | 2 | 64 |
