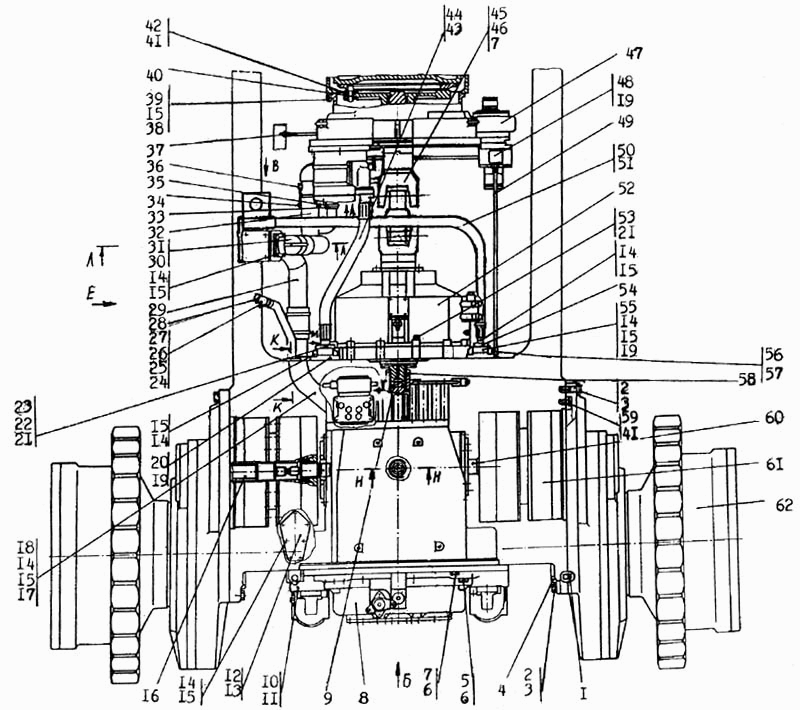

Встановлення трансмісії
100%
Назва деталі
Встановлення трансмісії
Заводський номер
5001-16-1СП
Кількість на модель
№
Назва деталі
Штифт
Заводський номер
5001-16-34
Кількість на модель
4
№
1
Назва деталі
Болт M30x2-6gx100.109.40X019 ГОСТ 7796-70
Заводський номер
280945-01
Кількість на модель
62
№
2
Назва деталі
Шайба G. ГОСТ
Заводський номер
Шайба 30.65Г.06 ГОСТ 6402-70
Кількість на модель
62
№
3
Назва деталі
Планка
Заводський номер
5001-16-45
Кількість на модель
4
№
4
Назва деталі
Болт 20M1x5-6g,90.109.40x019X7796-70 ГОСТ __NT__6__
Заводський номер
280746
Кількість на модель
21
№
5
Назва деталі
Шайба 20.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 20.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
23
№
6
Назва деталі
Болт M20x1,5-6gx50.109.40H.019 ГОСТ 7796-70
Заводський номер
280725
Кількість на модель
22
№
7
Назва деталі
Трансмісія
Заводський номер
5001-12-12СП
Кількість на модель
1
№
8
Назва деталі
Кільце С75 ГОСТ13941-86
Заводський номер
580673
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
700-40-5336
Кількість на модель
1
№
10
Назва деталі
Клапан ТУ-
Заводський номер
46-15-138-ХЛ
Кількість на модель
1
№
11
Назва деталі
Кришка
Заводський номер
2501-15-105СП
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
450155
Кількість на модель
1
№
13
Назва деталі
Болт M12-6gх40.40.88. 35.019 ГОСТ 7796-70
Заводський номер
Болт М12-6gх40.40.88. 35.019 ГОСТ 7796-70
Кількість на модель
43
№
14
Назва деталі
Шайба 12.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
103
№
15
Назва деталі
Торсіон
Заводський номер
5001-16-113СП
Кількість на модель
2
№
16
Назва деталі
Кільце ГОСТ
Заводський номер
Кольцо 120-130-58-2-3 ГОСТ 18829-73
Кількість на модель
1
№
17
Назва деталі
Трубопровід
Заводський номер
5001-16-119СП
Кількість на модель
1
№
18
Назва деталі
Кільце ГОСТ
Заводський номер
Кольцо 050-055-30-2-3 ГОСТ 18829-73
Кількість на модель
6
№
19
Назва деталі
Колектор
Заводський номер
5001-16-32
Кількість на модель
1
№
20
Назва деталі
Шайба 16.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 16.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
32
№
21
Назва деталі
Упор
Заводський номер
46-26-574
Кількість на модель
8
№
22
Назва деталі
Фланець
Заводський номер
46-26-280
Кількість на модель
4
№
23
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150
Кількість на модель
4
№
24
Назва деталі
Горіх МН. ГОСТ
Заводський номер
Гайка М8-7Н.6.019 ГОСТ 5915-70
Кількість на модель
4
№
25
Назва деталі
Тарілка
Заводський номер
400324
Кількість на модель
20
№
26
Назва деталі
Хомут
Заводський номер
2501-15-107
Кількість на модель
1
№
27
Назва деталі
Корок
Заводський номер
2501-15-124СП
Кількість на модель
1
№
28
Назва деталі
Трубопровід
Заводський номер
5001-16-121СП
Кількість на модель
1
№
29
Назва деталі
Кільце 100-110-58-2-ІРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84
Заводський номер
Кольцо 100-110-58-2-ИРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84
Кількість на модель
2
№
30
Назва деталі
Фланець
Заводський номер
5001-16-104СП
Кількість на модель
1
№
31
Назва деталі
Трубопровід
Заводський номер
5001-16-120СП
Кількість на модель
1
№
32
Назва деталі
Рукав
Заводський номер
461501-01
Кількість на модель
1
№
33
Назва деталі
Хомут
Заводський номер
25-05-152СП
Кількість на модель
8
№
34
Назва деталі
Хомут
Заводський номер
415190-08СП
Кількість на модель
4
№
35
Назва деталі
Рукав
Заводський номер
700-46-2097
Кількість на модель
4
№
36
Назва деталі
Рукав
Заводський номер
5001-16-109СП
Кількість на модель
1
№
37
Назва деталі
Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.013 ГОСТ 22034-76
Заводський номер
290326
Кількість на модель
18
№
38
Назва деталі
Горіх Mx, N. ГОСТ
Заводський номер
Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70
Кількість на модель
18
№
39
Назва деталі
Муфта
Заводський номер
5001-20-32
Кількість на модель
1
№
40
Назва деталі
Дріт ГОСТ
Заводський номер
КС1,6
Кількість на модель
№
41
Назва деталі
Болт М-Х. ГОСТ
Заводський номер
281391
Кількість на модель
16
№
42
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-2-51-1668
Кількість на модель
2
№
43
Назва деталі
Рукав
Заводський номер
5001-16-115СП
Кількість на модель
1
№
44
Назва деталі
Карданна передача
Заводський номер
2601-49-4СП
Кількість на модель
1
№
45
Назва деталі
Шайба
Заводський номер
315317
Кількість на модель
1
№
46
Назва деталі
Редуктор приводу насосів УХЛ
Заводський номер
5001-20-11СП
Кількість на модель
1
№
47
Назва деталі
Горловина
Заводський номер
5001-16-106СП
Кількість на модель
1
№
48
Назва деталі
Рукав
Заводський номер
5001-16-109-01СП
Кількість на модель
1
№
49
Назва деталі
Рукав
Заводський номер
5001-16-114-01СП
Кількість на модель
2
№
50
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
14
№
51
Назва деталі
Гідротрансформатор
Заводський номер
5001-14-10СП
Кількість на модель
1
№
52
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280575
Кількість на модель
12
№
53
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
8
№
54
Назва деталі
Колектор
Заводський номер
5001-16-31
Кількість на модель
1
№
55
Назва деталі
Штуцер
Заводський номер
5001-20-9
Кількість на модель
1
№
56
Назва деталі
Кільце ГОСТ
Заводський номер
Кольцо 025-030-30-2-3 ГОСТ 18829-73
Кількість на модель
1
№
57
Назва деталі
Муфта
Заводський номер
5001-16-33
Кількість на модель
1
№
58
Назва деталі
Болт M3x20,1x5-6gH.60.109.40 ГОСТ 019
Заводський номер
280731
Кількість на модель
46
№
59
Назва деталі
Торсіон
Заводський номер
5001-16-113-01СП
Кількість на модель
2
№
60
Назва деталі
Фрикційний бортовий і стоянковий гальмо
Заводський номер
5001-18-10СП
Кількість на модель
2
№
61
Назва деталі
Бортова передача
Заводський номер
5001-19-10СП
Кількість на модель
2
№
62
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення трансмісії | 5001-16-1СП | |||||||
| 1 | Штифт | 5001-16-34 | 4 | 4 | 1 | |||
| 2 | Болт M30x2-6gx100.109.40X019 ГОСТ 7796-70 | 280945-01 | 62 | 62 | 2 | |||
| 3 | Шайба G. ГОСТ | Шайба 30.65Г.06 ГОСТ 6402-70 | 62 | 62 | 3 | |||
| 4 | Планка | 5001-16-45 | 4 | 4 | 4 | |||
| 5 | Болт 20M1x5-6g,90.109.40x019X7796-70 ГОСТ __NT__6__ | 280746 | 21 | 21 | 5 | |||
| 6 | Шайба 20.ОТ.65Г.019 ГОСТ6402-70 | Шайба 20.ОТ.65Г.019 ГОСТ 6402-70 | 23 | 23 | 6 | |||
| 7 | Болт M20x1,5-6gx50.109.40H.019 ГОСТ 7796-70 | 280725 | 22 | 22 | 7 | |||
| 8 | Трансмісія | 5001-12-12СП | 1 | 1 | 8 | |||
| 9 | Кільце С75 ГОСТ13941-86 | 580673 | 1 | 1 | 9 | |||
| 10 | Прокладка | 700-40-5336 | 1 | 1 | 10 | |||
| 11 | Клапан ТУ- | 46-15-138-ХЛ | 1 | 1 | 11 | |||
| 12 | Кришка | 2501-15-105СП | 1 | 1 | 12 | |||
| 13 | Прокладка | 450155 | 1 | 1 | 13 | |||
| 14 | Болт M12-6gх40.40.88. 35.019 ГОСТ 7796-70 | Болт М12-6gх40.40.88. 35.019 ГОСТ 7796-70 | 43 | 43 | 14 | |||
| 15 | Шайба 12.ОТ.65Г.019 ГОСТ6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | 103 | 103 | 15 | |||
| 16 | Торсіон | 5001-16-113СП | 2 | 2 | 16 | |||
| 17 | Кільце ГОСТ | Кольцо 120-130-58-2-3 ГОСТ 18829-73 | 1 | 1 | 17 | |||
| 18 | Трубопровід | 5001-16-119СП | 1 | 1 | 18 | |||
| 19 | Кільце ГОСТ | Кольцо 050-055-30-2-3 ГОСТ 18829-73 | 6 | 6 | 19 | |||
| 20 | Колектор | 5001-16-32 | 1 | 1 | 20 | |||
| 21 | Шайба 16.ОТ.65Г.019 ГОСТ6402-70 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | 32 | 32 | 21 | |||
| 22 | Упор | 46-26-574 | 8 | 8 | 22 | |||
| 23 | Фланець | 46-26-280 | 4 | 4 | 23 | |||
| 24 | Шайба, випуск за ГОСТ | 310150 | 4 | 4 | 24 | |||
| 25 | Горіх МН. ГОСТ | Гайка М8-7Н.6.019 ГОСТ 5915-70 | 4 | 4 | 25 | |||
| 26 | Тарілка | 400324 | 20 | 20 | 26 | |||
| 27 | Хомут | 2501-15-107 | 1 | 1 | 27 | |||
| 28 | Корок | 2501-15-124СП | 1 | 1 | 28 | |||
| 29 | Трубопровід | 5001-16-121СП | 1 | 1 | 29 | |||
| 30 | Кільце 100-110-58-2-ІРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84 | Кольцо 100-110-58-2-ИРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84 | 2 | 2 | 30 | |||
| 31 | Фланець | 5001-16-104СП | 1 | 1 | 31 | |||
| 32 | Трубопровід | 5001-16-120СП | 1 | 1 | 32 | |||
| 33 | Рукав | 461501-01 | 1 | 1 | 33 | |||
| 34 | Хомут | 25-05-152СП | 8 | 8 | 34 | |||
| 35 | Хомут | 415190-08СП | 4 | 4 | 35 | |||
| 36 | Рукав | 700-46-2097 | 4 | 4 | 36 | |||
| 37 | Рукав | 5001-16-109СП | 1 | 1 | 37 | |||
| 38 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.013 ГОСТ 22034-76 | 290326 | 18 | 18 | 38 | |||
| 39 | Горіх Mx, N. ГОСТ | Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70 | 18 | 18 | 39 | |||
| 40 | Муфта | 5001-20-32 | 1 | 1 | 40 | |||
| 41 | Дріт ГОСТ | КС1,6 | 41 | |||||
| 42 | Болт М-Х. ГОСТ | 281391 | 16 | 16 | 42 | |||
| 43 | Кільце ГОСТ /ТУ- | 042-050-46-2-51-1668 | 2 | 2 | 43 | |||
| 44 | Рукав | 5001-16-115СП | 1 | 1 | 44 | |||
| 45 | Карданна передача | 2601-49-4СП | 1 | 1 | 45 | |||
| 46 | Шайба | 315317 | 1 | 1 | 46 | |||
| 47 | Редуктор приводу насосів УХЛ | 5001-20-11СП | 1 | 1 | 47 | |||
| 48 | Горловина | 5001-16-106СП | 1 | 1 | 48 | |||
| 49 | Рукав | 5001-16-109-01СП | 1 | 1 | 49 | |||
| 50 | Рукав | 5001-16-114-01СП | 2 | 2 | 50 | |||
| 51 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 14 | 14 | 51 | |||
| 52 | Гідротрансформатор | 5001-14-10СП | 1 | 1 | 52 | |||
| 53 | Болт MX-XX за ГОСТ | 280575 | 12 | 12 | 53 | |||
| 54 | Фланець | 2501-26-83 | 8 | 8 | 54 | |||
| 55 | Колектор | 5001-16-31 | 1 | 1 | 55 | |||
| 56 | Штуцер | 5001-20-9 | 1 | 1 | 56 | |||
| 57 | Кільце ГОСТ | Кольцо 025-030-30-2-3 ГОСТ 18829-73 | 1 | 1 | 57 | |||
| 58 | Муфта | 5001-16-33 | 1 | 1 | 58 | |||
| 59 | Болт M3x20,1x5-6gH.60.109.40 ГОСТ 019 | 280731 | 46 | 46 | 59 | |||
| 60 | Торсіон | 5001-16-113-01СП | 2 | 2 | 60 | |||
| 61 | Фрикційний бортовий і стоянковий гальмо | 5001-18-10СП | 2 | 2 | 61 | |||
| 62 | Бортова передача | 5001-19-10СП | 2 | 2 | 62 |
