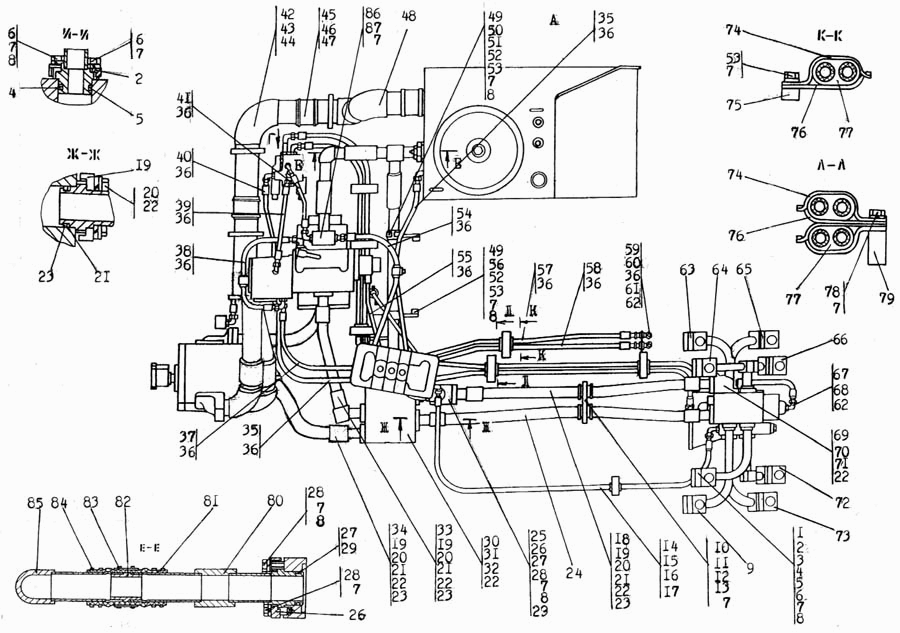

Монтаж гідросистеми
100%
Назва деталі
Трубопровід
Заводський номер
5001-26-195-02СП
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
5001-26-195-02-20СП
Кількість на модель
№
1
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
32
№
2
Назва деталі
Фланець
Заводський номер
2501-26-83-20
Кількість на модель
№
2
Назва деталі
Заглушка
Заводський номер
2501-26-150-20
Кількість на модель
№
3
Назва деталі
Заглушка
Заводський номер
2501-26-150
Кількість на модель
8
№
3
Назва деталі
Кільце захисне
Заводський номер
440038
Кількість на модель
16
№
4
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
16
№
5
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М12-6gх40.40.88.35.019 ГОСТ 7796-70
Кількість на модель
32
№
6
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М12-6gх40.40.88.35.029 ГОСТ 7796-70
Кількість на модель
№
6
Назва деталі
Шайба 12.ОТ.65Г.0221 ГОСТ6402-70
Заводський номер
Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70
Кількість на модель
№
7
Назва деталі
Шайба 12.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
93
№
7
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
32
№
8
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210-20
Кількість на модель
№
8
Назва деталі
Трубопровід
Заводський номер
5001-26-195СП
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
5001-26-195-20СП
Кількість на модель
№
9
Назва деталі
Опора
Заводський номер
404-26-56
Кількість на модель
1
№
10
Назва деталі
Планка
Заводський номер
404-26-58
Кількість на модель
1
№
11
Назва деталі
Планка
Заводський номер
404-26-58-20
Кількість на модель
№
11
Назва деталі
Втулка
Заводський номер
400354-06
Кількість на модель
2
№
12
Назва деталі
Болт M12x1,25-6gx55.88.35.019 ГОСТ 7795-70
Заводський номер
Болт М12х1,25-6gх55.88.35.019 ГОСТ 7795-70
Кількість на модель
3
№
13
Назва деталі
Болт M12x 1,25-6gx55.88.35.029 ГОСТ 7795-70
Заводський номер
Болт М12х 1,25-6gх55.88.35.029 ГОСТ 7795-70
Кількість на модель
№
13
Назва деталі
Шланг високого тиску діаметром 16, армований
Заводський номер
46-26-355-03СП
Кількість на модель
1
№
14
Назва деталі
Шланг високого тиску діаметром 16, армований
Заводський номер
46-26-355-03-20СП
Кількість на модель
№
14
Назва деталі
Скоба
Заводський номер
2501-26-300
Кількість на модель
2
№
15
Назва деталі
Скоба
Заводський номер
2501-26-300-20
Кількість на модель
№
15
Назва деталі
Планка
Заводський номер
2501-26-301
Кількість на модель
2
№
16
Назва деталі
Планка
Заводський номер
2501-26-301-20
Кількість на модель
№
16
Назва деталі
Втулка
Заводський номер
400354-05
Кількість на модель
2
№
17
Назва деталі
Рукав діаметром 38
Заводський номер
5001-26-194-20СП
Кількість на модель
№
18
Назва деталі
Рукав діаметром 38
Заводський номер
5001-26-194СП
Кількість на модель
1
№
18
Назва деталі
Фланець
Заводський номер
46-26-280
Кількість на модель
20
№
19
Назва деталі
Фланець
Заводський номер
46-26-280-20
Кількість на модель
№
19
Назва деталі
Упор
Заводський номер
46-26-574
Кількість на модель
40
№
20
Назва деталі
Упор
Заводський номер
46-26-574-20
Кількість на модель
№
20
Назва деталі
Захисна шайба
Заводський номер
440005
Кількість на модель
12
№
21
Назва деталі
Шайба 16.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 16.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
64
№
22
Назва деталі
Шайба 16.ОТ.65Г.0221 ГОСТ6402-70
Заводський номер
Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70
Кількість на модель
№
22
Назва деталі
Кільце ГОСТ 042-05046-2-51-1668/ТУ 18829-73
Заводський номер
Кольцо 042-05046-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Кількість на модель
12
№
23
Назва деталі
Рукав діаметром 38
Заводський номер
5001-26-194-01-20СП
Кількість на модель
№
24
Назва деталі
Рукав діаметром 38
Заводський номер
5001-26-194-01СП
Кількість на модель
1
№
24
Назва деталі
Трубопровід
Заводський номер
5001-26-189СП
Кількість на модель
1
№
25
Назва деталі
Трубопровід
Заводський номер
5001-26-189-20СП
Кількість на модель
№
25
Назва деталі
Фланець
Заводський номер
2501-26-362
Кількість на модель
4
№
26
Назва деталі
Фланець
Заводський номер
2501-26-362-20
Кількість на модель
№
26
Назва деталі
Захисна шайба
Заводський номер
700-40-5117
Кількість на модель
4
№
27
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М12х1,25-6gх40.40.88.35.019 ГОСТ 7796-70
Кількість на модель
8
№
28
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М12х1,25-6gх40.40.88.35.029 ГОСТ 7796-70
Кількість на модель
№
28
Назва деталі
Кільце ГОСТ 050060-58-2-51-1668/ТУ 18829-73
Заводський номер
Кольцо 050060-58-2-51-1668 ГОСТ 18829-73/ТУ38.005.204-84
Кількість на модель
4
№
29
Назва деталі
Клапан
Заводський номер
2701-26-70-20СП
Кількість на модель
№
30
Назва деталі
Клапан
Заводський номер
2701-26-70СП
Кількість на модель
1
№
30
Назва деталі
Болт 3M16x1,5-6gx150.109.40X019 ГОСТ 7796-70
Заводський номер
2801578
Кількість на модель
3
№
31
Назва деталі
Болт 3M16x1,5-6gx150.109.40X029 ГОСТ 7796-70
Заводський номер
2801578-20
Кількість на модель
№
31
Назва деталі
Гайка М16х1,5-Н.6.019 ГОСТ 5915-70
Заводський номер
Гайка М16х1,5-Н.6.019 ГОСТ 5915-70
Кількість на модель
3
№
32
Назва деталі
Гайка М16х1,5-Н.6.029 ГОСТ 5915-70
Заводський номер
Гайка М16х1,5-Н.6.029 ГОСТ 5915-70
Кількість на модель
№
32
Назва деталі
Рукав діаметром 32
Заводський номер
5001-26-193-01-20СП
Кількість на модель
№
33
Назва деталі
Рукав діаметром 32
Заводський номер
5001-26-193-01СП
Кількість на модель
1
№
33
Назва деталі
Рукав діаметром 32
Заводський номер
5001-26-193СП
Кількість на модель
1
№
34
Назва деталі
Рукав діаметром 32
Заводський номер
5001-26-193-20СП
Кількість на модель
№
34
Назва деталі
Рукав діаметром 12
Заводський номер
404-26-213-16-20СП
Кількість на модель
№
35
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-16СП
Кількість на модель
2
№
35
Назва деталі
Кільце ГОСТ 012-016-252-51-1668/ТУ 18829-73
Заводський номер
Кольцо 012-016-252-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Кількість на модель
36
№
36
Назва деталі
Рукав діаметром 12
Заводський номер
404-26-213-03СП
Кількість на модель
1
№
37
Назва деталі
Рукав діаметром 12
Заводський номер
404-26-213-03-20СП
Кількість на модель
№
37
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-12СП
Кількість на модель
2
№
38
Назва деталі
Рукав діаметром 12
Заводський номер
404-26-213-12-20СП
Кількість на модель
№
38
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-01СП
Кількість на модель
1
№
39
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-01-20СП
Кількість на модель
№
39
Назва деталі
Рукав діаметром 12
Заводський номер
404-26-213-15-20СП
Кількість на модель
№
40
Назва деталі
Рукав діаметром 12
Заводський номер
404-26-213-15СП
Кількість на модель
1
№
40
Назва деталі
Рукав діаметром 12
Заводський номер
5001-26-203СП
Кількість на модель
1
№
41
Назва деталі
Рукав діаметром 12
Заводський номер
5001-26-203-20СП
Кількість на модель
№
41
Назва деталі
Трубопровід
Заводський номер
5001-26-183СП
Кількість на модель
1
№
42
Назва деталі
Трубопровід
Заводський номер
5001-26-183-20СП
Кількість на модель
№
42
Назва деталі
Корок
Заводський номер
375245
Кількість на модель
2
№
43
Назва деталі
Корок
Заводський номер
375245-20
Кількість на модель
№
43
Назва деталі
Кільце ГОСТ 007-011-25-2-51-1668/ТУ 18829-73
Заводський номер
Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Кількість на модель
2
№
44
Назва деталі
Хомут
Заводський номер
404-05-24-20СП
Кількість на модель
№
45
Назва деталі
Хомут
Заводський номер
404-05-24СП
Кількість на модель
6
№
45
Назва деталі
Кільце
Заводський номер
5001-26-214
Кількість на модель
6
№
46
Назва деталі
Патрубок
Заводський номер
400293
Кількість на модель
4
№
47
Назва деталі
Трубопровід
Заводський номер
5001-26-184СП
Кількість на модель
1
№
48
Назва деталі
Трубопровід
Заводський номер
5001-26-184-20СП
Кількість на модель
№
48
Назва деталі
Пряжка
Заводський номер
5001-26-202СП
Кількість на модель
2
№
49
Назва деталі
Пряжка
Заводський номер
5001-26-202-20СП
Кількість на модель
№
49
Назва деталі
Пряжка
Заводський номер
5001-26-215
Кількість на модель
2
№
50
Назва деталі
Пряжка
Заводський номер
5001-26-215-20
Кількість на модель
№
50
Назва деталі
Банк
Заводський номер
5001-26-216-01
Кількість на модель
1
№
51
Назва деталі
Прокладка
Заводський номер
700-40-6684-01
Кількість на модель
2
№
52
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М12х1,25-6gх25.88.35.019 ГОСТ 7796-70
Кількість на модель
8
№
53
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М12х1,25-6gх25.88.35.029 ГОСТ 7796-70
Кількість на модель
№
53
Назва деталі
Рукав діаметром 12
Заводський номер
404-26-213-14СП
Кількість на модель
1
№
54
Назва деталі
Рукав діаметром 12
Заводський номер
404-26-213-14-20СП
Кількість на модель
№
54
Назва деталі
Рукав діаметром 12
Заводський номер
5001-26-203-02СП
Кількість на модель
1
№
55
Назва деталі
Рукав діаметром 12
Заводський номер
5001-26-203-02-20СП
Кількість на модель
№
55
Назва деталі
Банк
Заводський номер
5001-26-216
Кількість на модель
1
№
56
Назва деталі
Рукав діаметром 12
Заводський номер
5001-26-203-05-20СП
Кількість на модель
№
57
Назва деталі
Рукав діаметром 12
Заводський номер
5001-26-203-05СП
Кількість на модель
1
№
57
Назва деталі
Рукав діаметром 12
Заводський номер
5001-26-203-04СП
Кількість на модель
1
№
58
Назва деталі
Рукав діаметром 12
Заводський номер
5001-26-203-04-20СП
Кількість на модель
№
58
Назва деталі
Кутник
Заводський номер
2501-26-366
Кількість на модель
2
№
59
Назва деталі
Кутник
Заводський номер
2501-26-366-20
Кількість на модель
№
59
Назва деталі
Заглушка
Заводський номер
3501-26-243-20
Кількість на модель
№
60
Назва деталі
Заглушка
Заводський номер
3501-26-243
Кількість на модель
2
№
60
Назва деталі
Гайка з накидним ключем
Заводський номер
Н.036.01.002
Кількість на модель
2
№
61
Назва деталі
Гайка з накидним ключем
Заводський номер
Н.036.01.002-01
Кількість на модель
№
61
Назва деталі
Контргайка
Заводський номер
Н.036.23.022-01
Кількість на модель
№
62
Назва деталі
Контргайка
Заводський номер
Н.036.23.022
Кількість на модель
17
№
62
Назва деталі
Трубопровід
Заводський номер
5001-26-196СП
Кількість на модель
1
№
63
Назва деталі
Трубопровід
Заводський номер
5001-26-196-20СП
Кількість на модель
№
63
Назва деталі
Трубопровід
Заводський номер
5001-26-197СП
Кількість на модель
1
№
64
Назва деталі
Трубопровід
Заводський номер
5001-26-197-20СП
Кількість на модель
№
64
Назва деталі
Трубопровід
Заводський номер
5001-26-205-20СП
Кількість на модель
№
65
Назва деталі
Трубопровід
Заводський номер
5001-26-205СП
Кількість на модель
1
№
65
Назва деталі
Трубопровід
Заводський номер
5001-26-199СП
Кількість на модель
1
№
66
Назва деталі
Трубопровід
Заводський номер
5001-26-199-20СП
Кількість на модель
№
66
Назва деталі
Кутник ввертний
Заводський номер
5001-26-77-20
Кількість на модель
№
67
Назва деталі
Кутник ввертний
Заводський номер
5001-26-77
Кількість на модель
14
№
67
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
018-022-25-2-51-1668
Кількість на модель
28
№
68
Назва деталі
Корпус
Заводський номер
2501-26-99
Кількість на модель
1
№
69
Назва деталі
Корпус
Заводський номер
2501-26-99-20
Кількість на модель
№
69
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280570
Кількість на модель
5
№
70
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280570-20
Кількість на модель
№
70
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М16х1,5-6gх45.45.88.35.019 ГОСТ 7796-70
Кількість на модель
6
№
71
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М16х1,5-6gх45.45.88.35.029 ГОСТ 7796-70
Кількість на модель
№
71
Назва деталі
Трубопровід
Заводський номер
5001-26-198-20СП
Кількість на модель
№
72
Назва деталі
Трубопровід
Заводський номер
5001-26-198СП
Кількість на модель
1
№
72
Назва деталі
Трубопровід
Заводський номер
5001-26-198-01СП
Кількість на модель
1
№
73
Назва деталі
Трубопровід
Заводський номер
5001-26-198-01-20СП
Кількість на модель
№
73
Назва деталі
Скоба
Заводський номер
5001-26-44
Кількість на модель
9
№
74
Назва деталі
Скоба
Заводський номер
5001-26-44-20
Кількість на модель
№
74
Назва деталі
Банк
Заводський номер
515210
Кількість на модель
5
№
75
Назва деталі
Планка
Заводський номер
5001-26-43
Кількість на модель
9
№
76
Назва деталі
Планка
Заводський номер
5001-26-43-20
Кількість на модель
№
76
Назва деталі
Втулка
Заводський номер
400402-01
Кількість на модель
9
№
77
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280348-20
Кількість на модель
№
78
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280348
Кількість на модель
35
№
78
Назва деталі
Банк
Заводський номер
515225
Кількість на модель
2
№
79
Назва деталі
Трубопровід
Заводський номер
5001-26-188СП
Кількість на модель
1
№
80
Назва деталі
Трубопровід
Заводський номер
5001-26-188-20СП
Кількість на модель
№
80
Назва деталі
Рукав
Заводський номер
3501-26-107
Кількість на модель
3
№
81
Назва деталі
Рукав
Заводський номер
3501-26-107-20
Кількість на модель
№
81
Назва деталі
Втулка
Заводський номер
5001-26-47
Кількість на модель
3
№
82
Назва деталі
Втулка
Заводський номер
5001-26-47-20
Кількість на модель
№
82
Назва деталі
Бандаж
Заводський номер
2501-26-346-20
Кількість на модель
№
83
Назва деталі
Бандаж
Заводський номер
2501-26-346
Кількість на модель
3
№
83
Назва деталі
Хомут
Заводський номер
5001-26-130-02СП
Кількість на модель
18
№
84
Назва деталі
Хомут
Заводський номер
5001-26-130-02-20СП
Кількість на модель
№
84
Назва деталі
Трубопровід
Заводський номер
5001-26-187СП
Кількість на модель
1
№
85
Назва деталі
Трубопровід
Заводський номер
5001-26-187-20СП
Кількість на модель
№
85
Назва деталі
Трубопровід
Заводський номер
3501-26-163СП
Кількість на модель
1
№
86
Назва деталі
Трубопровід
Заводський номер
3501-26-163-20СП
Кількість на модель
№
86
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280389
Кількість на модель
4
№
87
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280389-20
Кількість на модель
№
87
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | 5001-26-195-02СП | 1 | 1 | 1 | |||
| 1 | Трубопровід | 5001-26-195-02-20СП | 1 | |||||
| 2 | Фланець | 2501-26-83 | 32 | 32 | 2 | |||
| 2 | Фланець | 2501-26-83-20 | 2 | |||||
| 3 | Заглушка | 2501-26-150-20 | 3 | |||||
| 3 | Заглушка | 2501-26-150 | 8 | 8 | 3 | |||
| 4 | Кільце захисне | 440038 | 16 | 16 | 4 | |||
| 5 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 16 | 16 | 5 | |||
| 6 | Болт М-х ГОСТ | Болт М12-6gх40.40.88.35.019 ГОСТ 7796-70 | 32 | 32 | 6 | |||
| 6 | Болт М-х ГОСТ | Болт М12-6gх40.40.88.35.029 ГОСТ 7796-70 | 6 | |||||
| 7 | Шайба 12.ОТ.65Г.0221 ГОСТ6402-70 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | 7 | |||||
| 7 | Шайба 12.ОТ.65Г.019 ГОСТ6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | 93 | 93 | 7 | |||
| 8 | Шайба згідно з ГОСТ | 310210 | 32 | 32 | 8 | |||
| 8 | Шайба згідно з ГОСТ | 310210-20 | 8 | |||||
| 9 | Трубопровід | 5001-26-195СП | 1 | 1 | 9 | |||
| 9 | Трубопровід | 5001-26-195-20СП | 9 | |||||
| 10 | Опора | 404-26-56 | 1 | 1 | 10 | |||
| 11 | Планка | 404-26-58 | 1 | 1 | 11 | |||
| 11 | Планка | 404-26-58-20 | 11 | |||||
| 12 | Втулка | 400354-06 | 2 | 2 | 12 | |||
| 13 | Болт M12x1,25-6gx55.88.35.019 ГОСТ 7795-70 | Болт М12х1,25-6gх55.88.35.019 ГОСТ 7795-70 | 3 | 3 | 13 | |||
| 13 | Болт M12x 1,25-6gx55.88.35.029 ГОСТ 7795-70 | Болт М12х 1,25-6gх55.88.35.029 ГОСТ 7795-70 | 13 | |||||
| 14 | Шланг високого тиску діаметром 16, армований | 46-26-355-03СП | 1 | 1 | 14 | |||
| 14 | Шланг високого тиску діаметром 16, армований | 46-26-355-03-20СП | 14 | |||||
| 15 | Скоба | 2501-26-300 | 2 | 2 | 15 | |||
| 15 | Скоба | 2501-26-300-20 | 15 | |||||
| 16 | Планка | 2501-26-301 | 2 | 2 | 16 | |||
| 16 | Планка | 2501-26-301-20 | 16 | |||||
| 17 | Втулка | 400354-05 | 2 | 2 | 17 | |||
| 18 | Рукав діаметром 38 | 5001-26-194-20СП | 18 | |||||
| 18 | Рукав діаметром 38 | 5001-26-194СП | 1 | 1 | 18 | |||
| 19 | Фланець | 46-26-280 | 20 | 20 | 19 | |||
| 19 | Фланець | 46-26-280-20 | 19 | |||||
| 20 | Упор | 46-26-574 | 40 | 40 | 20 | |||
| 20 | Упор | 46-26-574-20 | 20 | |||||
| 21 | Захисна шайба | 440005 | 12 | 12 | 21 | |||
| 22 | Шайба 16.ОТ.65Г.019 ГОСТ6402-70 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | 64 | 64 | 22 | |||
| 22 | Шайба 16.ОТ.65Г.0221 ГОСТ6402-70 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | 22 | |||||
| 23 | Кільце ГОСТ 042-05046-2-51-1668/ТУ 18829-73 | Кольцо 042-05046-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | 12 | 12 | 23 | |||
| 24 | Рукав діаметром 38 | 5001-26-194-01-20СП | 24 | |||||
| 24 | Рукав діаметром 38 | 5001-26-194-01СП | 1 | 1 | 24 | |||
| 25 | Трубопровід | 5001-26-189СП | 1 | 1 | 25 | |||
| 25 | Трубопровід | 5001-26-189-20СП | 25 | |||||
| 26 | Фланець | 2501-26-362 | 4 | 4 | 26 | |||
| 26 | Фланець | 2501-26-362-20 | 26 | |||||
| 27 | Захисна шайба | 700-40-5117 | 4 | 4 | 27 | |||
| 28 | Болт Мх- x ГОСТ | Болт М12х1,25-6gх40.40.88.35.019 ГОСТ 7796-70 | 8 | 8 | 28 | |||
| 28 | Болт Мх- x ГОСТ | Болт М12х1,25-6gх40.40.88.35.029 ГОСТ 7796-70 | 28 | |||||
| 29 | Кільце ГОСТ 050060-58-2-51-1668/ТУ 18829-73 | Кольцо 050060-58-2-51-1668 ГОСТ 18829-73/ТУ38.005.204-84 | 4 | 4 | 29 | |||
| 30 | Клапан | 2701-26-70-20СП | 30 | |||||
| 30 | Клапан | 2701-26-70СП | 1 | 1 | 30 | |||
| 31 | Болт 3M16x1,5-6gx150.109.40X019 ГОСТ 7796-70 | 2801578 | 3 | 3 | 31 | |||
| 31 | Болт 3M16x1,5-6gx150.109.40X029 ГОСТ 7796-70 | 2801578-20 | 31 | |||||
| 32 | Гайка М16х1,5-Н.6.019 ГОСТ 5915-70 | Гайка М16х1,5-Н.6.019 ГОСТ 5915-70 | 3 | 3 | 32 | |||
| 32 | Гайка М16х1,5-Н.6.029 ГОСТ 5915-70 | Гайка М16х1,5-Н.6.029 ГОСТ 5915-70 | 32 | |||||
| 33 | Рукав діаметром 32 | 5001-26-193-01-20СП | 33 | |||||
| 33 | Рукав діаметром 32 | 5001-26-193-01СП | 1 | 1 | 33 | |||
| 34 | Рукав діаметром 32 | 5001-26-193СП | 1 | 1 | 34 | |||
| 34 | Рукав діаметром 32 | 5001-26-193-20СП | 34 | |||||
| 35 | Рукав діаметром 12 | 404-26-213-16-20СП | 35 | |||||
| 35 | Рукав діаметр | 404-26-213-16СП | 2 | 2 | 35 | |||
| 36 | Кільце ГОСТ 012-016-252-51-1668/ТУ 18829-73 | Кольцо 012-016-252-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | 36 | 36 | 36 | |||
| 37 | Рукав діаметром 12 | 404-26-213-03СП | 1 | 1 | 37 | |||
| 37 | Рукав діаметром 12 | 404-26-213-03-20СП | 37 | |||||
| 38 | Рукав діаметр | 404-26-213-12СП | 2 | 2 | 38 | |||
| 38 | Рукав діаметром 12 | 404-26-213-12-20СП | 38 | |||||
| 39 | Рукав діаметр | 404-26-213-01СП | 1 | 1 | 39 | |||
| 39 | Рукав діаметр | 404-26-213-01-20СП | 39 | |||||
| 40 | Рукав діаметром 12 | 404-26-213-15-20СП | 40 | |||||
| 40 | Рукав діаметром 12 | 404-26-213-15СП | 1 | 1 | 40 | |||
| 41 | Рукав діаметром 12 | 5001-26-203СП | 1 | 1 | 41 | |||
| 41 | Рукав діаметром 12 | 5001-26-203-20СП | 41 | |||||
| 42 | Трубопровід | 5001-26-183СП | 1 | 1 | 42 | |||
| 42 | Трубопровід | 5001-26-183-20СП | 42 | |||||
| 43 | Корок | 375245 | 2 | 2 | 43 | |||
| 43 | Корок | 375245-20 | 43 | |||||
| 44 | Кільце ГОСТ 007-011-25-2-51-1668/ТУ 18829-73 | Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | 2 | 2 | 44 | |||
| 45 | Хомут | 404-05-24-20СП | 45 | |||||
| 45 | Хомут | 404-05-24СП | 6 | 6 | 45 | |||
| 46 | Кільце | 5001-26-214 | 6 | 6 | 46 | |||
| 47 | Патрубок | 400293 | 4 | 4 | 47 | |||
| 48 | Трубопровід | 5001-26-184СП | 1 | 1 | 48 | |||
| 48 | Трубопровід | 5001-26-184-20СП | 48 | |||||
| 49 | Пряжка | 5001-26-202СП | 2 | 2 | 49 | |||
| 49 | Пряжка | 5001-26-202-20СП | 49 | |||||
| 50 | Пряжка | 5001-26-215 | 2 | 2 | 50 | |||
| 50 | Пряжка | 5001-26-215-20 | 50 | |||||
| 51 | Банк | 5001-26-216-01 | 1 | 1 | 51 | |||
| 52 | Прокладка | 700-40-6684-01 | 2 | 2 | 52 | |||
| 53 | Болт Мх- x ГОСТ | Болт М12х1,25-6gх25.88.35.019 ГОСТ 7796-70 | 8 | 8 | 53 | |||
| 53 | Болт Мх- x ГОСТ | Болт М12х1,25-6gх25.88.35.029 ГОСТ 7796-70 | 53 | |||||
| 54 | Рукав діаметром 12 | 404-26-213-14СП | 1 | 1 | 54 | |||
| 54 | Рукав діаметром 12 | 404-26-213-14-20СП | 54 | |||||
| 55 | Рукав діаметром 12 | 5001-26-203-02СП | 1 | 1 | 55 | |||
| 55 | Рукав діаметром 12 | 5001-26-203-02-20СП | 55 | |||||
| 56 | Банк | 5001-26-216 | 1 | 1 | 56 | |||
| 57 | Рукав діаметром 12 | 5001-26-203-05-20СП | 57 | |||||
| 57 | Рукав діаметром 12 | 5001-26-203-05СП | 1 | 1 | 57 | |||
| 58 | Рукав діаметром 12 | 5001-26-203-04СП | 1 | 1 | 58 | |||
| 58 | Рукав діаметром 12 | 5001-26-203-04-20СП | 58 | |||||
| 59 | Кутник | 2501-26-366 | 2 | 2 | 59 | |||
| 59 | Кутник | 2501-26-366-20 | 59 | |||||
| 60 | Заглушка | 3501-26-243-20 | 60 | |||||
| 60 | Заглушка | 3501-26-243 | 2 | 2 | 60 | |||
| 61 | Гайка з накидним ключем | Н.036.01.002 | 2 | 2 | 61 | |||
| 61 | Гайка з накидним ключем | Н.036.01.002-01 | 61 | |||||
| 62 | Контргайка | Н.036.23.022-01 | 62 | |||||
| 62 | Контргайка | Н.036.23.022 | 17 | 17 | 62 | |||
| 63 | Трубопровід | 5001-26-196СП | 1 | 1 | 63 | |||
| 63 | Трубопровід | 5001-26-196-20СП | 63 | |||||
| 64 | Трубопровід | 5001-26-197СП | 1 | 1 | 64 | |||
| 64 | Трубопровід | 5001-26-197-20СП | 64 | |||||
| 65 | Трубопровід | 5001-26-205-20СП | 65 | |||||
| 65 | Трубопровід | 5001-26-205СП | 1 | 1 | 65 | |||
| 66 | Трубопровід | 5001-26-199СП | 1 | 1 | 66 | |||
| 66 | Трубопровід | 5001-26-199-20СП | 66 | |||||
| 67 | Кутник ввертний | 5001-26-77-20 | 67 | |||||
| 67 | Кутник ввертний | 5001-26-77 | 14 | 14 | 67 | |||
| 68 | Кільце ГОСТ /ТУ- | 018-022-25-2-51-1668 | 28 | 28 | 68 | |||
| 69 | Корпус | 2501-26-99 | 1 | 1 | 69 | |||
| 69 | Корпус | 2501-26-99-20 | 69 | |||||
| 70 | Болт MX-XX за ГОСТ | 280570 | 5 | 5 | 70 | |||
| 70 | Болт MX-XX за ГОСТ | 280570-20 | 70 | |||||
| 71 | Болт Мх- x ГОСТ | Болт М16х1,5-6gх45.45.88.35.019 ГОСТ 7796-70 | 6 | 6 | 71 | |||
| 71 | Болт Мх- x ГОСТ | Болт М16х1,5-6gх45.45.88.35.029 ГОСТ 7796-70 | 71 | |||||
| 72 | Трубопровід | 5001-26-198-20СП | 72 | |||||
| 72 | Трубопровід | 5001-26-198СП | 1 | 1 | 72 | |||
| 73 | Трубопровід | 5001-26-198-01СП | 1 | 1 | 73 | |||
| 73 | Трубопровід | 5001-26-198-01-20СП | 73 | |||||
| 74 | Скоба | 5001-26-44 | 9 | 9 | 74 | |||
| 74 | Скоба | 5001-26-44-20 | 74 | |||||
| 75 | Банк | 515210 | 5 | 5 | 75 | |||
| 76 | Планка | 5001-26-43 | 9 | 9 | 76 | |||
| 76 | Планка | 5001-26-43-20 | 76 | |||||
| 77 | Втулка | 400402-01 | 9 | 9 | 77 | |||
| 78 | Болт Мх- x ГОСТ | 280348-20 | 78 | |||||
| 78 | Болт Мх- x ГОСТ | 280348 | 35 | 35 | 78 | |||
| 79 | Банк | 515225 | 2 | 2 | 79 | |||
| 80 | Трубопровід | 5001-26-188СП | 1 | 1 | 80 | |||
| 80 | Трубопровід | 5001-26-188-20СП | 80 | |||||
| 81 | Рукав | 3501-26-107 | 3 | 3 | 81 | |||
| 81 | Рукав | 3501-26-107-20 | 81 | |||||
| 82 | Втулка | 5001-26-47 | 3 | 3 | 82 | |||
| 82 | Втулка | 5001-26-47-20 | 82 | |||||
| 83 | Бандаж | 2501-26-346-20 | 83 | |||||
| 83 | Бандаж | 2501-26-346 | 3 | 3 | 83 | |||
| 84 | Хомут | 5001-26-130-02СП | 18 | 18 | 84 | |||
| 84 | Хомут | 5001-26-130-02-20СП | 84 | |||||
| 85 | Трубопровід | 5001-26-187СП | 1 | 1 | 85 | |||
| 85 | Трубопровід | 5001-26-187-20СП | 85 | |||||
| 86 | Трубопровід | 3501-26-163СП | 1 | 1 | 86 | |||
| 86 | Трубопровід | 3501-26-163-20СП | 86 | |||||
| 87 | Болт Mx-X. ГОСТ | 280389 | 4 | 4 | 87 | |||
| 87 | Болт MX-XX за ГОСТ | 280389-20 | 87 |
