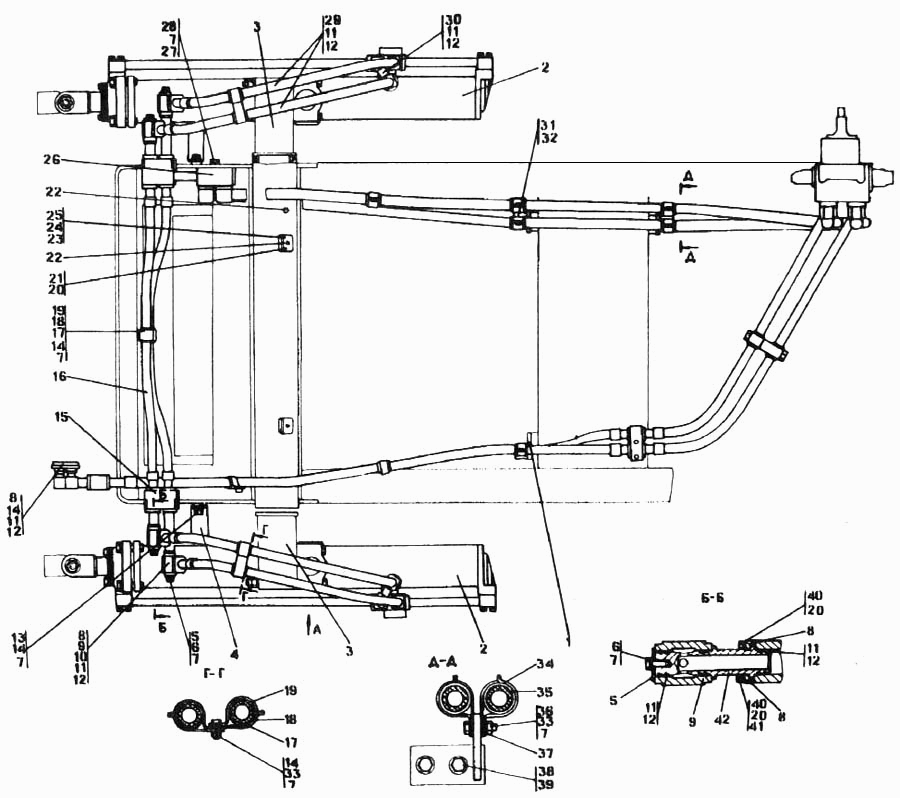

Встановлення гідроциліндрів
100%
Назва деталі
Встановлення гідроциліндрів Т
Заводський номер
5001-26-11-20СП
Кількість на модель
№
Назва деталі
Встановлення гідроциліндрів УХЛ
Заводський номер
5001-26-11СП
Кількість на модель
№
Назва деталі
Кронштейн
Заводський номер
5001-26-210СП
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
5001-26-210-20СП
Кількість на модель
№
1
Назва деталі
Гідроциліндр Ц180
Заводський номер
5001-26-65-20СП
Кількість на модель
№
2
Назва деталі
Гідроциліндр Ц180
Заводський номер
5001-26-65СП
Кількість на модель
2
№
2
Назва деталі
Ось
Заводський номер
5001-26-117СП
Кількість на модель
2
№
3
Назва деталі
Ось
Заводський номер
5001-26-117-20СП
Кількість на модель
№
3
Назва деталі
Сережка
Заводський номер
2501-26-270
Кількість на модель
2
№
4
Назва деталі
Сережка
Заводський номер
2501-26-270-20
Кількість на модель
№
4
Назва деталі
Диск
Заводський номер
3501-26-185
Кількість на модель
4
№
5
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280535
Кількість на модель
4
№
6
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280535-20
Кількість на модель
№
6
Назва деталі
Шайба 16.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 16.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
62
№
7
Назва деталі
Шайба 16.ОТ.65Г.0221 ГОСТ6402-70
Заводський номер
Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70
Кількість на модель
№
7
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
68
№
8
Назва деталі
Фланець
Заводський номер
2501-26-83-20
Кількість на модель
№
8
Назва деталі
Колектор
Заводський номер
2501-26-358
Кількість на модель
4
№
9
Назва деталі
Колектор
Заводський номер
2501-26-358-20
Кількість на модель
№
9
Назва деталі
Перехідник
Заводський номер
2501-26-359-01-20
Кількість на модель
№
10
Назва деталі
Перехідник
Заводський номер
2501-26-359-01
Кількість на модель
2
№
10
Назва деталі
Кільце захисне
Заводський номер
440038
Кількість на модель
54
№
11
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
8
№
12
Назва деталі
Шайба ГОСТ
Заводський номер
700-31-2209
Кількість на модель
2
№
13
Назва деталі
Шайба ГОСТ
Заводський номер
700-31-2209-20
Кількість на модель
№
13
Назва деталі
Заглушка
Заводський номер
2501-26-150-20
Кількість на модель
№
14
Назва деталі
Заглушка
Заводський номер
2501-26-150
Кількість на модель
4
№
14
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280520-20
Кількість на модель
№
14
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280520
Кількість на модель
10
№
14
Назва деталі
Колектор
Заводський номер
5001-26-209-20
Кількість на модель
№
15
Назва деталі
Колектор
Заводський номер
5001-26-209
Кількість на модель
1
№
15
Назва деталі
Рукав діаметром 32
Заводський номер
5001-26-178СП
Кількість на модель
2
№
16
Назва деталі
Рукав діаметром 32
Заводський номер
5001-26-178-20СП
Кількість на модель
№
16
Назва деталі
Втулка
Заводський номер
400354-04
Кількість на модель
18
№
17
Назва деталі
Планка
Заводський номер
2501-26-221-20
Кількість на модель
№
18
Назва деталі
Планка
Заводський номер
2501-26-221
Кількість на модель
18
№
18
Назва деталі
Скоба
Заводський номер
2501-26-220
Кількість на модель
18
№
19
Назва деталі
Скоба
Заводський номер
2501-26-220-20
Кількість на модель
№
19
Назва деталі
Шайба 12.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
144
№
20
Назва деталі
Шайба 12.ОТ.65Г.0221 ГОСТ6402-70
Заводський номер
Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70
Кількість на модель
№
20
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М12х1,25-6gх30.58.029 ГОСТ 7796-70
Кількість на модель
№
21
Назва деталі
Болт M12x1,25-6gx30.58.019 ГОСТ 7796-70
Заводський номер
Болт М12х1,25-6gх30.58.019 ГОСТ 7796-70
Кількість на модель
8
№
21
Назва деталі
Маслянка
Заводський номер
700-41-2151-СП
Кількість на модель
8
№
22
Назва деталі
Маслянка
Заводський номер
700-41-2151-20-СП
Кількість на модель
№
22
Назва деталі
Прокладка
Заводський номер
700-40-6563
Кількість на модель
2
№
23
Назва деталі
Прокладка
Заводський номер
700-40-6563-20
Кількість на модель
№
23
Назва деталі
Кришка
Заводський номер
46-26-659-20
Кількість на модель
№
24
Назва деталі
Кришка
Заводський номер
46-26-659
Кількість на модель
2
№
24
Назва деталі
Стопор
Заводський номер
5001-26-42
Кількість на модель
2
№
25
Назва деталі
Колектор
Заводський номер
5001-26-173СП
Кількість на модель
1
№
26
Назва деталі
Колектор
Заводський номер
5001-26-173-20СП
Кількість на модель
№
26
Назва деталі
Шайба ГОСТ
Заводський номер
310270-20
Кількість на модель
№
27
Назва деталі
Шайба ГОСТ
Заводський номер
310270
Кількість на модель
8
№
27
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М16х1,5-6gх45.45.88.35.019 ГОСТ 7796-70
Кількість на модель
6
№
28
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М16х1,5-6gх45.45.88.35.029 ГОСТ 7796-70
Кількість на модель
№
28
Назва деталі
Рукав діаметром 32
Заводський номер
5001-26-178-01СП
Кількість на модель
4
№
29
Назва деталі
Рукав діаметром 32
Заводський номер
5001-26-178-01-20СП
Кількість на модель
№
29
Назва деталі
Трубопровід
Заводський номер
5001-26-174СП
Кількість на модель
2
№
30
Назва деталі
Трубопровід
Заводський номер
5001-26-174-20СП
Кількість на модель
№
30
Назва деталі
Кронштейн
Заводський номер
5001-26-181СП
Кількість на модель
1
№
31
Назва деталі
Кронштейн
Заводський номер
5001-26-181-20СП
Кількість на модель
№
31
Назва деталі
Планка
Заводський номер
2501-11-147
Кількість на модель
4
№
32
Назва деталі
Горіх Mx, N. ГОСТ
Заводський номер
Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70
Кількість на модель
12
№
33
Назва деталі
Горіх Mx, N. ГОСТ
Заводський номер
Гайка М16х1,5-6Н.6.029 ГОСТ 5915-70
Кількість на модель
№
33
Назва деталі
Скоба
Заводський номер
5001-26-96
Кількість на модель
10
№
34
Назва деталі
Скоба
Заводський номер
5001-26-96-20
Кількість на модель
№
34
Назва деталі
Втулка
Заводський номер
400354-06
Кількість на модель
10
№
35
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280555-20
Кількість на модель
№
36
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280555
Кількість на модель
6
№
36
Назва деталі
Планка
Заводський номер
5001-26-97
Кількість на модель
10
№
37
Назва деталі
Планка
Заводський номер
5001-26-97-20
Кількість на модель
№
37
Назва деталі
Болт M20x1,5-6gx50.109.40H.019 ГОСТ 7796-70
Заводський номер
280725
Кількість на модель
6
№
38
Назва деталі
Болт M20x1,5-6gx50.109.40H.029 ГОСТ 7796-70
Заводський номер
280725-20
Кількість на модель
№
38
Назва деталі
Шайба 20.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 20.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
8
№
39
Назва деталі
Шайба 20.ОТ.65Г.0221 ГОСТ6402-70
Заводський номер
Шайба 20.ОТ.65Г.0221 ГОСТ 6402-70
Кількість на модель
№
39
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280348
Кількість на модель
136
№
40
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280348-20
Кількість на модель
№
40
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
68
№
41
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210-20
Кількість на модель
№
41
Назва деталі
Перехідник
Заводський номер
2501-26-359
Кількість на модель
2
№
42
Назва деталі
Перехідник
Заводський номер
2501-26-359-20
Кількість на модель
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення гідроциліндрів Т | 5001-26-11-20СП | |||||||
| Встановлення гідроциліндрів УХЛ | 5001-26-11СП | |||||||
| 1 | Кронштейн | 5001-26-210СП | 1 | 1 | 1 | |||
| 1 | Кронштейн | 5001-26-210-20СП | 1 | |||||
| 2 | Гідроциліндр Ц180 | 5001-26-65-20СП | 2 | |||||
| 2 | Гідроциліндр Ц180 | 5001-26-65СП | 2 | 2 | 2 | |||
| 3 | Ось | 5001-26-117СП | 2 | 2 | 3 | |||
| 3 | Ось | 5001-26-117-20СП | 3 | |||||
| 4 | Сережка | 2501-26-270 | 2 | 2 | 4 | |||
| 4 | Сережка | 2501-26-270-20 | 4 | |||||
| 5 | Диск | 3501-26-185 | 4 | 4 | 5 | |||
| 6 | Болт Mx-X. ГОСТ | 280535 | 4 | 4 | 6 | |||
| 6 | Болт Mx-X. ГОСТ | 280535-20 | 6 | |||||
| 7 | Шайба 16.ОТ.65Г.019 ГОСТ6402-70 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | 62 | 62 | 7 | |||
| 7 | Шайба 16.ОТ.65Г.0221 ГОСТ6402-70 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | 7 | |||||
| 8 | Фланець | 2501-26-83 | 68 | 68 | 8 | |||
| 8 | Фланець | 2501-26-83-20 | 8 | |||||
| 9 | Колектор | 2501-26-358 | 4 | 4 | 9 | |||
| 9 | Колектор | 2501-26-358-20 | 9 | |||||
| 10 | Перехідник | 2501-26-359-01-20 | 10 | |||||
| 10 | Перехідник | 2501-26-359-01 | 2 | 2 | 10 | |||
| 11 | Кільце захисне | 440038 | 54 | 54 | 11 | |||
| 12 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 8 | 8 | 12 | |||
| 13 | Шайба ГОСТ | 700-31-2209 | 2 | 2 | 13 | |||
| 13 | Шайба ГОСТ | 700-31-2209-20 | 13 | |||||
| 14 | Заглушка | 2501-26-150-20 | 14 | |||||
| 14 | Заглушка | 2501-26-150 | 4 | 4 | 14 | |||
| 14 | Болт Mx-X. ГОСТ | 280520-20 | 14 | |||||
| 14 | Болт MX-XX за ГОСТ | 280520 | 10 | 10 | 14 | |||
| 15 | Колектор | 5001-26-209-20 | 15 | |||||
| 15 | Колектор | 5001-26-209 | 1 | 1 | 15 | |||
| 16 | Рукав діаметром 32 | 5001-26-178СП | 2 | 2 | 16 | |||
| 16 | Рукав діаметром 32 | 5001-26-178-20СП | 16 | |||||
| 17 | Втулка | 400354-04 | 18 | 18 | 17 | |||
| 18 | Планка | 2501-26-221-20 | 18 | |||||
| 18 | Планка | 2501-26-221 | 18 | 18 | 18 | |||
| 19 | Скоба | 2501-26-220 | 18 | 18 | 19 | |||
| 19 | Скоба | 2501-26-220-20 | 19 | |||||
| 20 | Шайба 12.ОТ.65Г.019 ГОСТ6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | 144 | 144 | 20 | |||
| 20 | Шайба 12.ОТ.65Г.0221 ГОСТ6402-70 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | 20 | |||||
| 21 | Болт Мх- x ГОСТ | Болт М12х1,25-6gх30.58.029 ГОСТ 7796-70 | 21 | |||||
| 21 | Болт M12x1,25-6gx30.58.019 ГОСТ 7796-70 | Болт М12х1,25-6gх30.58.019 ГОСТ 7796-70 | 8 | 8 | 21 | |||
| 22 | Маслянка | 700-41-2151-СП | 8 | 8 | 22 | |||
| 22 | Маслянка | 700-41-2151-20-СП | 22 | |||||
| 23 | Прокладка | 700-40-6563 | 2 | 2 | 23 | |||
| 23 | Прокладка | 700-40-6563-20 | 23 | |||||
| 24 | Кришка | 46-26-659-20 | 24 | |||||
| 24 | Кришка | 46-26-659 | 2 | 2 | 24 | |||
| 25 | Стопор | 5001-26-42 | 2 | 2 | 25 | |||
| 26 | Колектор | 5001-26-173СП | 1 | 1 | 26 | |||
| 26 | Колектор | 5001-26-173-20СП | 26 | |||||
| 27 | Шайба ГОСТ | 310270-20 | 27 | |||||
| 27 | Шайба ГОСТ | 310270 | 8 | 8 | 27 | |||
| 28 | Болт Мх- x ГОСТ | Болт М16х1,5-6gх45.45.88.35.019 ГОСТ 7796-70 | 6 | 6 | 28 | |||
| 28 | Болт Мх- x ГОСТ | Болт М16х1,5-6gх45.45.88.35.029 ГОСТ 7796-70 | 28 | |||||
| 29 | Рукав діаметром 32 | 5001-26-178-01СП | 4 | 4 | 29 | |||
| 29 | Рукав діаметром 32 | 5001-26-178-01-20СП | 29 | |||||
| 30 | Трубопровід | 5001-26-174СП | 2 | 2 | 30 | |||
| 30 | Трубопровід | 5001-26-174-20СП | 30 | |||||
| 31 | Кронштейн | 5001-26-181СП | 1 | 1 | 31 | |||
| 31 | Кронштейн | 5001-26-181-20СП | 31 | |||||
| 32 | Планка | 2501-11-147 | 4 | 4 | 32 | |||
| 33 | Горіх Mx, N. ГОСТ | Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70 | 12 | 12 | 33 | |||
| 33 | Горіх Mx, N. ГОСТ | Гайка М16х1,5-6Н.6.029 ГОСТ 5915-70 | 33 | |||||
| 34 | Скоба | 5001-26-96 | 10 | 10 | 34 | |||
| 34 | Скоба | 5001-26-96-20 | 34 | |||||
| 35 | Втулка | 400354-06 | 10 | 10 | 35 | |||
| 36 | Болт MX-XX за ГОСТ | 280555-20 | 36 | |||||
| 36 | Болт MX-XX за ГОСТ | 280555 | 6 | 6 | 36 | |||
| 37 | Планка | 5001-26-97 | 10 | 10 | 37 | |||
| 37 | Планка | 5001-26-97-20 | 37 | |||||
| 38 | Болт M20x1,5-6gx50.109.40H.019 ГОСТ 7796-70 | 280725 | 6 | 6 | 38 | |||
| 38 | Болт M20x1,5-6gx50.109.40H.029 ГОСТ 7796-70 | 280725-20 | 38 | |||||
| 39 | Шайба 20.ОТ.65Г.019 ГОСТ6402-70 | Шайба 20.ОТ.65Г.019 ГОСТ 6402-70 | 8 | 8 | 39 | |||
| 39 | Шайба 20.ОТ.65Г.0221 ГОСТ6402-70 | Шайба 20.ОТ.65Г.0221 ГОСТ 6402-70 | 39 | |||||
| 40 | Болт Мх- x ГОСТ | 280348 | 136 | 136 | 40 | |||
| 40 | Болт Мх- x ГОСТ | 280348-20 | 40 | |||||
| 41 | Шайба згідно з ГОСТ | 310210 | 68 | 68 | 41 | |||
| 41 | Шайба згідно з ГОСТ | 310210-20 | 41 | |||||
| 42 | Перехідник | 2501-26-359 | 2 | 2 | 42 | |||
| 42 | Перехідник | 2501-26-359-20 | 42 |
