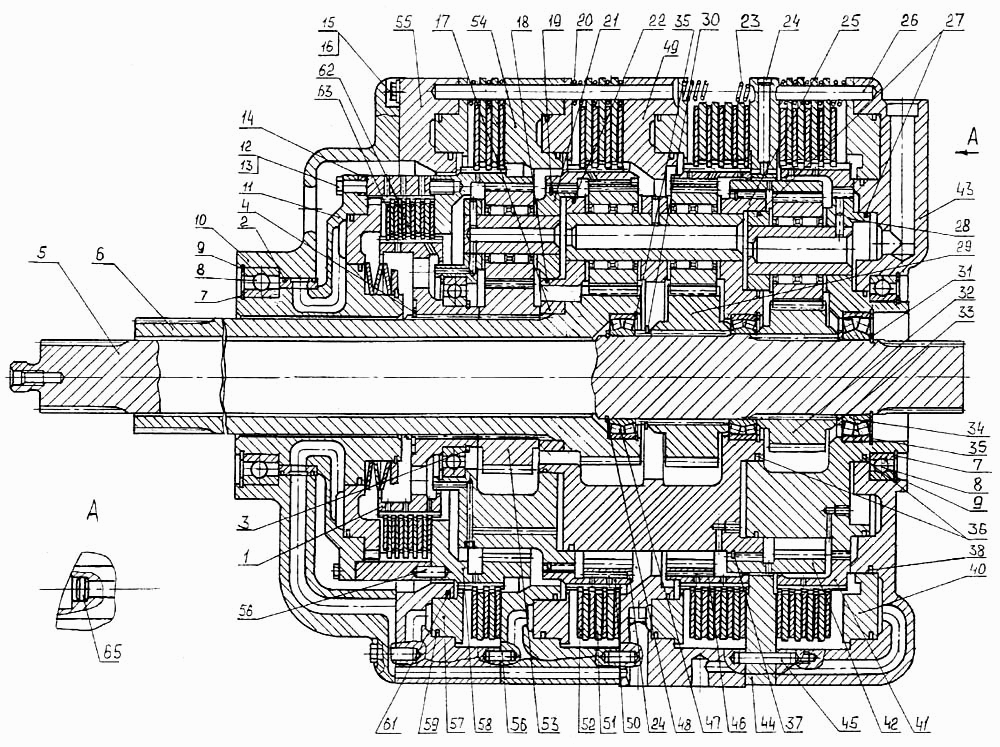

Планетарна коробка передач
100%
Назва деталі
Планетарна коробка передач
Заводський номер
5001-12-10СП
Кількість на модель
1
№
Назва деталі
Барабан
Заводський номер
5001-12-16
Кількість на модель
1
№
1
Назва деталі
Ущільнювальне кільце
Заводський номер
440090
Кількість на модель
2
№
2
Назва деталі
Кільце С150 ГОСТ13940-86
Заводський номер
580851
Кількість на модель
1
№
3
Назва деталі
КІЛЬЦО
Заводський номер
580814
Кількість на модель
1
№
4
Назва деталі
Вал
Заводський номер
5001-12-14
Кількість на модель
1
№
5
Назва деталі
Вал
Заводський номер
5001-12-15
Кількість на модель
1
№
6
Назва деталі
Підшипник ГОСТ
Заводський номер
1000930Л
Кількість на модель
2
№
8
Назва деталі
Кільце С210 ГОСТ13941-86
Заводський номер
700-58-2096
Кількість на модель
2
№
9
Назва деталі
Корпус
Заводський номер
5001-12-1
Кількість на модель
1
№
10
Назва деталі
Бустер
Заводський номер
5001-12-101СП
Кількість на модель
1
№
11
Назва деталі
Дріт ГОСТ
Заводський номер
КС-1,6
Кількість на модель
№
12
Назва деталі
Болт М-Х. ГОСТ
Заводський номер
285384
Кількість на модель
20
№
13
Назва деталі
Барабан
Заводський номер
5001-12-17
Кількість на модель
1
№
14
Назва деталі
гвинт
Заводський номер
285589
Кількість на модель
22
№
15
Назва деталі
Диск
Заводський номер
315271-05
Кількість на модель
25
№
16
Назва деталі
Кільце
Заводський номер
5001-12-32
Кількість на модель
1
№
17
Назва деталі
Кільце ущільнювальне
Заводський номер
2501-12-181-27
Кількість на модель
1
№
18
Назва деталі
КІЛЬЦО
Заводський номер
585970-01
Кількість на модель
1
№
19
Назва деталі
Пружина
Заводський номер
385215
Кількість на модель
90
№
20
Назва деталі
Посібник (476718938507)
Заводський номер
5001-12-102-СП
Кількість на модель
1
№
21
Назва деталі
Кільце ущільнювальне
Заводський номер
2501-12-181-28
Кількість на модель
1
№
22
Назва деталі
Пружина
Заводський номер
700-38-2646
Кількість на модель
48
№
23
Назва деталі
Куля ГОСТ
Заводський номер
Б8-100
Кількість на модель
2
№
24
Назва деталі
Посібник
Заводський номер
5001-12-103СП
Кількість на модель
1
№
25
Назва деталі
Палець
Заводський номер
5001-12-107
Кількість на модель
24
№
26
Назва деталі
Кільце ущільнювальне
Заводський номер
2501-12-181-07
Кількість на модель
2
№
27
Назва деталі
Посібник
Заводський номер
5001-12-104СП
Кількість на модель
1
№
28
Назва деталі
Шестерня
Заводський номер
5001-12-24
Кількість на модель
1
№
29
Назва деталі
Кільце С ГОСТ
Заводський номер
580705
Кількість на модель
1
№
30
Назва деталі
Кільце С ГОСТ
Заводський номер
580670
Кількість на модель
1
№
31
Назва деталі
Шестерня
Заводський номер
5001-12-25
Кількість на модель
1
№
32
Назва деталі
Кільце
Заводський номер
5001-12-34
Кількість на модель
1
№
33
Назва деталі
Підшипник ГОСТ
Заводський номер
3514
Кількість на модель
1
№
34
Назва деталі
Кільце С ГОСТ
Заводський номер
580818
Кількість на модель
3
№
35
Назва деталі
Кільце ущільнювальне
Заводський номер
2501-12-181-01
Кількість на модель
2
№
36
Назва деталі
Кільце
Заводський номер
585970
Кількість на модель
1
№
37
Назва деталі
Кільце
Заводський номер
2501-12-181-12
Кількість на модель
1
№
38
Назва деталі
Поршень
Заводський номер
5001-12-13
Кількість на модель
1
№
40
Назва деталі
Барабан
Заводський номер
5001-12-22
Кількість на модель
1
№
41
Назва деталі
Шестерня
Заводський номер
5001-12-21
Кількість на модель
1
№
42
Назва деталі
Корпус
Заводський номер
5001-12-6
Кількість на модель
1
№
43
Назва деталі
Фланець
Заводський номер
5001-12-5
Кількість на модель
1
№
44
Назва деталі
Штифт
Заводський номер
325390
Кількість на модель
2
№
45
Назва деталі
Шестерня
Заводський номер
5001-12-20
Кількість на модель
1
№
46
Назва деталі
Підшипник ГОСТ
Заводський номер
3516
Кількість на модель
2
№
47
Назва деталі
Кільце С ГОСТ
Заводський номер
700-58-2122
Кількість на модель
1
№
48
Назва деталі
Корпус
Заводський номер
5001-12-4
Кількість на модель
1
№
49
Назва деталі
Шестерня
Заводський номер
5001-12-19
Кількість на модель
1
№
50
Назва деталі
Диск
Заводський номер
5001-12-36
Кількість на модель
13
№
51
Назва деталі
Диск
Заводський номер
5001-12-105СП
Кількість на модель
17
№
52
Назва деталі
Шестерня
Заводський номер
5001-12-23
Кількість на модель
1
№
53
Назва деталі
Корпус
Заводський номер
5001-12-3
Кількість на модель
1
№
54
Назва деталі
Корпус
Заводський номер
5001-12-2
Кількість на модель
1
№
55
Назва деталі
Штифт
Заводський номер
325383
Кількість на модель
8
№
56
Назва деталі
Поршень
Заводський номер
5001-12-12
Кількість на модель
3
№
57
Назва деталі
Шестерня
Заводський номер
5001-12-18
Кількість на модель
1
№
58
Назва деталі
Кільце
Заводський номер
2501-12-181-15
Кількість на модель
4
№
59
Назва деталі
КІЛЬЦО
Заводський номер
2501-12-181-14
Кількість на модель
3
№
61
Назва деталі
Диск
Заводський номер
25-12-266
Кількість на модель
5
№
62
Назва деталі
Диск
Заводський номер
25-12-173-СП
Кількість на модель
6
№
63
Назва деталі
Заглушка
Заводський номер
375419
Кількість на модель
1
№
65
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Планетарна коробка передач | 5001-12-10СП | 1 | 1 | |||||
| 1 | Барабан | 5001-12-16 | 1 | 1 | 1 | |||
| 2 | Ущільнювальне кільце | 440090 | 2 | 2 | 2 | |||
| 3 | Кільце С150 ГОСТ13940-86 | 580851 | 1 | 1 | 3 | |||
| 4 | КІЛЬЦО | 580814 | 1 | 1 | 4 | |||
| 5 | Вал | 5001-12-14 | 1 | 1 | 5 | |||
| 6 | Вал | 5001-12-15 | 1 | 1 | 6 | |||
| 8 | Підшипник ГОСТ | 1000930Л | 2 | 2 | 8 | |||
| 9 | Кільце С210 ГОСТ13941-86 | 700-58-2096 | 2 | 2 | 9 | |||
| 10 | Корпус | 5001-12-1 | 1 | 1 | 10 | |||
| 11 | Бустер | 5001-12-101СП | 1 | 1 | 11 | |||
| 12 | Дріт ГОСТ | КС-1,6 | 12 | |||||
| 13 | Болт М-Х. ГОСТ | 285384 | 20 | 20 | 13 | |||
| 14 | Барабан | 5001-12-17 | 1 | 1 | 14 | |||
| 15 | гвинт | 285589 | 22 | 22 | 15 | |||
| 16 | Диск | 315271-05 | 25 | 25 | 16 | |||
| 17 | Кільце | 5001-12-32 | 1 | 1 | 17 | |||
| 18 | Кільце ущільнювальне | 2501-12-181-27 | 1 | 1 | 18 | |||
| 19 | КІЛЬЦО | 585970-01 | 1 | 1 | 19 | |||
| 20 | Пружина | 385215 | 90 | 90 | 20 | |||
| 21 | Посібник (476718938507) | 5001-12-102-СП | 1 | 1 | 21 | |||
| 22 | Кільце ущільнювальне | 2501-12-181-28 | 1 | 1 | 22 | |||
| 23 | Пружина | 700-38-2646 | 48 | 48 | 23 | |||
| 24 | Куля ГОСТ | Б8-100 | 2 | 2 | 24 | |||
| 25 | Посібник | 5001-12-103СП | 1 | 1 | 25 | |||
| 26 | Палець | 5001-12-107 | 24 | 24 | 26 | |||
| 27 | Кільце ущільнювальне | 2501-12-181-07 | 2 | 2 | 27 | |||
| 28 | Посібник | 5001-12-104СП | 1 | 1 | 28 | |||
| 29 | Шестерня | 5001-12-24 | 1 | 1 | 29 | |||
| 30 | Кільце С ГОСТ | 580705 | 1 | 1 | 30 | |||
| 31 | Кільце С ГОСТ | 580670 | 1 | 1 | 31 | |||
| 32 | Шестерня | 5001-12-25 | 1 | 1 | 32 | |||
| 33 | Кільце | 5001-12-34 | 1 | 1 | 33 | |||
| 34 | Підшипник ГОСТ | 3514 | 1 | 1 | 34 | |||
| 35 | Кільце С ГОСТ | 580818 | 3 | 3 | 35 | |||
| 36 | Кільце ущільнювальне | 2501-12-181-01 | 2 | 2 | 36 | |||
| 37 | Кільце | 585970 | 1 | 1 | 37 | |||
| 38 | Кільце | 2501-12-181-12 | 1 | 1 | 38 | |||
| 40 | Поршень | 5001-12-13 | 1 | 1 | 40 | |||
| 41 | Барабан | 5001-12-22 | 1 | 1 | 41 | |||
| 42 | Шестерня | 5001-12-21 | 1 | 1 | 42 | |||
| 43 | Корпус | 5001-12-6 | 1 | 1 | 43 | |||
| 44 | Фланець | 5001-12-5 | 1 | 1 | 44 | |||
| 45 | Штифт | 325390 | 2 | 2 | 45 | |||
| 46 | Шестерня | 5001-12-20 | 1 | 1 | 46 | |||
| 47 | Підшипник ГОСТ | 3516 | 2 | 2 | 47 | |||
| 48 | Кільце С ГОСТ | 700-58-2122 | 1 | 1 | 48 | |||
| 49 | Корпус | 5001-12-4 | 1 | 1 | 49 | |||
| 50 | Шестерня | 5001-12-19 | 1 | 1 | 50 | |||
| 51 | Диск | 5001-12-36 | 13 | 13 | 51 | |||
| 52 | Диск | 5001-12-105СП | 17 | 17 | 52 | |||
| 53 | Шестерня | 5001-12-23 | 1 | 1 | 53 | |||
| 54 | Корпус | 5001-12-3 | 1 | 1 | 54 | |||
| 55 | Корпус | 5001-12-2 | 1 | 1 | 55 | |||
| 56 | Штифт | 325383 | 8 | 8 | 56 | |||
| 57 | Поршень | 5001-12-12 | 3 | 3 | 57 | |||
| 58 | Шестерня | 5001-12-18 | 1 | 1 | 58 | |||
| 59 | Кільце | 2501-12-181-15 | 4 | 4 | 59 | |||
| 61 | КІЛЬЦО | 2501-12-181-14 | 3 | 3 | 61 | |||
| 62 | Диск | 25-12-266 | 5 | 5 | 62 | |||
| 63 | Диск | 25-12-173-СП | 6 | 6 | 63 | |||
| 65 | Заглушка | 375419 | 1 | 1 | 65 |
