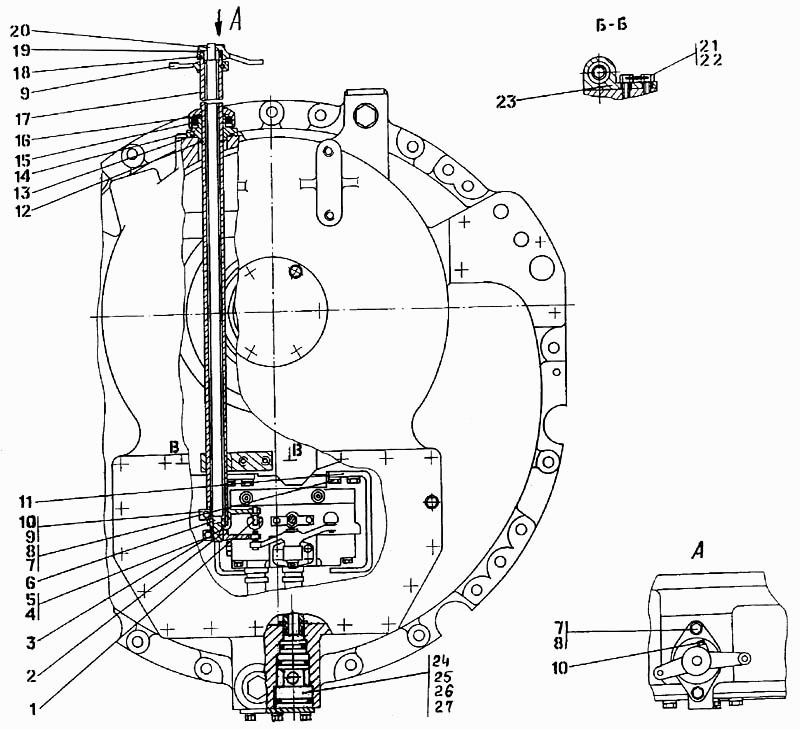

Коробка передач із системою гідроуправління
100%
Назва деталі
Коробка передач із системою гідроуправління
Заводський номер
5001-12-11СП
Кількість на модель
№
Назва деталі
Палець
Заводський номер
2501-15-110
Кількість на модель
1
№
1
Назва деталі
Шпонка згідно з ГОСТ
Заводський номер
340350
Кількість на модель
1
№
2
Назва деталі
Диск
Заводський номер
2501-15-112
Кількість на модель
1
№
3
Назва деталі
Важіль
Заводський номер
2501-12-145
Кількість на модель
1
№
4
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М8-6gх20.58.019 ГОСТ 7796-70
Кількість на модель
1
№
5
Назва деталі
Втулка
Заводський номер
2501-12-142
Кількість на модель
1
№
6
Назва деталі
Болт M7796-7012-6g×__NT__3__ ГОСТ 30.88.35.019
Заводський номер
Болт М12-6gх30.88.35.019 ГОСТ 7796-70
Кількість на модель
38
№
7
Назва деталі
Шайба 12.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
38
№
8
Назва деталі
Важіль
Заводський номер
2501-12-143
Кількість на модель
2
№
9
Назва деталі
Болт M7796-708-6g×__NT__3__ ГОСТ 35.35.88.35.019
Заводський номер
Болт М8-6gх35.35.88.35.019 ГОСТ 7796-70
Кількість на модель
2
№
10
Назва деталі
Кронштейн
Заводський номер
5001-12-103
Кількість на модель
2
№
11
Назва деталі
Кільце С ГОСТ
Заводський номер
580307
Кількість на модель
1
№
12
Назва деталі
Кільце 060-070-58-2-ІРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84
Заводський номер
Кольцо 060-070-58-2-ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84
Кількість на модель
1
№
13
Назва деталі
Кришка
Заводський номер
2501-12-144
Кількість на модель
1
№
14
Назва деталі
Манжета 1,2-45х65-3 ГОСТ 8752-79/ОСТ 38.05146-78
Заводський номер
Манжета 1,2-45х65-3 ГОСТ 8752-79/ОСТ 38.05146-78
Кількість на модель
1
№
15
Назва деталі
Шайба
Заводський номер
2501-15-112-02
Кількість на модель
1
№
16
Назва деталі
Вал
Заводський номер
5001-12-107СП
Кількість на модель
1
№
17
Назва деталі
Кільце 030-035-30-2-ІРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84
Заводський номер
Кольцо 030-035-30-2-ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84
Кількість на модель
1
№
18
Назва деталі
Шайба
Заводський номер
2501-15-112-01
Кількість на модель
1
№
19
Назва деталі
Важіль
Заводський номер
5001-12-106СП
Кількість на модель
1
№
20
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280339
Кількість на модель
2
№
21
Назва деталі
Дріт ГОСТ
Заводський номер
КС-1,6
Кількість на модель
№
22
Назва деталі
Кронштейн
Заводський номер
2501-12-146
Кількість на модель
1
№
23
Назва деталі
Клапан пріоритету
Заводський номер
5001-15-104СП
Кількість на модель
1
№
24
Назва деталі
Кільце ГОСТ / ГОСТ
Заводський номер
Кольцо 066-071-3 0-2-3 ГОСТ 9833-73/ГОСТ 18829-73
Кількість на модель
1
№
25
Назва деталі
Кільце ГОСТ / ГОСТ
Заводський номер
Кольцо 069-075-36-2-3 ГОСТ 9833-73/ГОСТ 18829-73
Кількість на модель
1
№
26
Назва деталі
Кільце 050-055-30-2-3-ІРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84
Заводський номер
Кольцо 050-055-30-2-3-ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84
Кількість на модель
1
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка передач із системою гідроуправління | 5001-12-11СП | |||||||
| 1 | Палець | 2501-15-110 | 1 | 1 | 1 | |||
| 2 | Шпонка згідно з ГОСТ | 340350 | 1 | 1 | 2 | |||
| 3 | Диск | 2501-15-112 | 1 | 1 | 3 | |||
| 4 | Важіль | 2501-12-145 | 1 | 1 | 4 | |||
| 5 | Болт М-х ГОСТ | Болт М8-6gх20.58.019 ГОСТ 7796-70 | 1 | 1 | 5 | |||
| 6 | Втулка | 2501-12-142 | 1 | 1 | 6 | |||
| 7 | Болт M7796-7012-6g×__NT__3__ ГОСТ 30.88.35.019 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | 38 | 38 | 7 | |||
| 8 | Шайба 12.ОТ.65Г.019 ГОСТ6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | 38 | 38 | 8 | |||
| 9 | Важіль | 2501-12-143 | 2 | 2 | 9 | |||
| 10 | Болт M7796-708-6g×__NT__3__ ГОСТ 35.35.88.35.019 | Болт М8-6gх35.35.88.35.019 ГОСТ 7796-70 | 2 | 2 | 10 | |||
| 11 | Кронштейн | 5001-12-103 | 2 | 2 | 11 | |||
| 12 | Кільце С ГОСТ | 580307 | 1 | 1 | 12 | |||
| 13 | Кільце 060-070-58-2-ІРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84 | Кольцо 060-070-58-2-ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84 | 1 | 1 | 13 | |||
| 14 | Кришка | 2501-12-144 | 1 | 1 | 14 | |||
| 15 | Манжета 1,2-45х65-3 ГОСТ 8752-79/ОСТ 38.05146-78 | Манжета 1,2-45х65-3 ГОСТ 8752-79/ОСТ 38.05146-78 | 1 | 1 | 15 | |||
| 16 | Шайба | 2501-15-112-02 | 1 | 1 | 16 | |||
| 17 | Вал | 5001-12-107СП | 1 | 1 | 17 | |||
| 18 | Кільце 030-035-30-2-ІРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84 | Кольцо 030-035-30-2-ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84 | 1 | 1 | 18 | |||
| 19 | Шайба | 2501-15-112-01 | 1 | 1 | 19 | |||
| 20 | Важіль | 5001-12-106СП | 1 | 1 | 20 | |||
| 21 | Болт М-ХХ ГОСТ | 280339 | 2 | 2 | 21 | |||
| 22 | Дріт ГОСТ | КС-1,6 | 22 | |||||
| 23 | Кронштейн | 2501-12-146 | 1 | 1 | 23 | |||
| 24 | Клапан пріоритету | 5001-15-104СП | 1 | 1 | 24 | |||
| 25 | Кільце ГОСТ / ГОСТ | Кольцо 066-071-3 0-2-3 ГОСТ 9833-73/ГОСТ 18829-73 | 1 | 1 | 25 | |||
| 26 | Кільце ГОСТ / ГОСТ | Кольцо 069-075-36-2-3 ГОСТ 9833-73/ГОСТ 18829-73 | 1 | 1 | 26 | |||
| 27 | Кільце 050-055-30-2-3-ІРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84 | Кольцо 050-055-30-2-3-ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84 | 1 | 1 | 27 |
