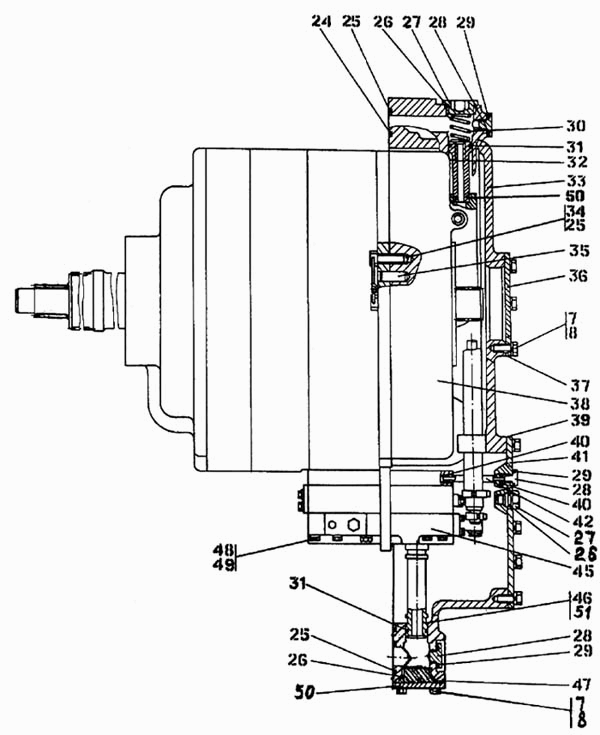

Коробка передач із системою гідроуправління
100%
Назва деталі
Болт M7796-7012-6g×__NT__3__ ГОСТ 30.88.35.019
Заводський номер
Болт М12-6gх30.88.35.019 ГОСТ 7796-70
Кількість на модель
38
№
7
Назва деталі
Болт M7796-7012-6g×__NT__3__ ГОСТ 30.88.35.029
Заводський номер
Болт М12-6gх30.88.35.029 ГОСТ 7796-70
Кількість на модель
№
7
Назва деталі
Шайба 12.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
38
№
8
Назва деталі
Шайба 12.ОТ.65Г.0221 ГОСТ6402-70
Заводський номер
Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70
Кількість на модель
№
8
Назва деталі
Дріт ГОСТ
Заводський номер
КС-1,6
Кількість на модель
№
22
Назва деталі
Кільце
Заводський номер
400384-03-20
Кількість на модель
№
24
Назва деталі
Кільце
Заводський номер
400384-03
Кількість на модель
1
№
24
Назва деталі
Кільце 042-050-46-2-ІРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84
Заводський номер
Кольцо 042-050-46-2-ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84
Кількість на модель
4
№
25
Назва деталі
Кільце ГОСТ / ГОСТ
Заводський номер
Кольцо 045-050-30-2-3 ГОСТ 9833-73/ГОСТ 18829-73
Кількість на модель
2
№
26
Назва деталі
Затор
Заводський номер
700-37-2140-20
Кількість на модель
№
27
Назва деталі
Затор
Заводський номер
700-37-2140
Кількість на модель
2
№
27
Назва деталі
Корок
Заводський номер
375330
Кількість на модель
5
№
28
Назва деталі
Корок
Заводський номер
375330-20
Кількість на модель
№
28
Назва деталі
Кільце 018-022-25-2-ІРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84
Заводський номер
Кольцо 018-022-25-2-ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84
Кількість на модель
5
№
29
Назва деталі
Пружина
Заводський номер
385666
Кількість на модель
1
№
30
Назва деталі
Кільце
Заводський номер
032-038-36-2-3
Кількість на модель
6
№
31
Назва деталі
Втулка
Заводський номер
5001-12-52
Кількість на модель
1
№
32
Назва деталі
Корпус
Заводський номер
5001-12-50-20
Кількість на модель
№
33
Назва деталі
Корпус
Заводський номер
5001-12-50
Кількість на модель
1
№
33
Назва деталі
Болт M3x20,1x5-6gH.60.109.40 ГОСТ 019
Заводський номер
280731
Кількість на модель
16
№
34
Назва деталі
Штифт
Заводський номер
700-32-2177
Кількість на модель
2
№
35
Назва деталі
Кришка
Заводський номер
5001-12-55
Кількість на модель
1
№
36
Назва деталі
Прокладка
Заводський номер
450140
Кількість на модель
1
№
37
Назва деталі
Прокладка
Заводський номер
450140-20
Кількість на модель
№
37
Назва деталі
Планетарна коробка передач
Заводський номер
5001-12-10СП
Кількість на модель
1
№
38
Назва деталі
Прокладка
Заводський номер
440141-20
Кількість на модель
№
39
Назва деталі
Прокладка
Заводський номер
440141
Кількість на модель
1
№
39
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-3
Кількість на модель
4
№
40
Назва деталі
Кришка
Заводський номер
5001-12-117
Кількість на модель
1
№
41
Назва деталі
Втулка
Заводський номер
5001-12-54
Кількість на модель
2
№
42
Назва деталі
Блок управління
Заводський номер
2501-15-20СП
Кількість на модель
1
№
45
Назва деталі
Втулка
Заводський номер
5001-12-99
Кількість на модель
2
№
46
Назва деталі
гвинт
Заводський номер
285386
Кількість на модель
4
№
48
Назва деталі
Шайба
Заводський номер
310225
Кількість на модель
4
№
49
Назва деталі
Кришка
Заводський номер
5001-12-98
Кількість на модель
1
№
50
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 7 | Болт M7796-7012-6g×__NT__3__ ГОСТ 30.88.35.019 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | 38 | 38 | 7 | |||
| 7 | Болт M7796-7012-6g×__NT__3__ ГОСТ 30.88.35.029 | Болт М12-6gх30.88.35.029 ГОСТ 7796-70 | 7 | |||||
| 8 | Шайба 12.ОТ.65Г.019 ГОСТ6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | 38 | 38 | 8 | |||
| 8 | Шайба 12.ОТ.65Г.0221 ГОСТ6402-70 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | 8 | |||||
| 22 | Дріт ГОСТ | КС-1,6 | 22 | |||||
| 24 | Кільце | 400384-03-20 | 24 | |||||
| 24 | Кільце | 400384-03 | 1 | 1 | 24 | |||
| 25 | Кільце 042-050-46-2-ІРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84 | Кольцо 042-050-46-2-ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84 | 4 | 4 | 25 | |||
| 26 | Кільце ГОСТ / ГОСТ | Кольцо 045-050-30-2-3 ГОСТ 9833-73/ГОСТ 18829-73 | 2 | 2 | 26 | |||
| 27 | Затор | 700-37-2140-20 | 27 | |||||
| 27 | Затор | 700-37-2140 | 2 | 2 | 27 | |||
| 28 | Корок | 375330 | 5 | 5 | 28 | |||
| 28 | Корок | 375330-20 | 28 | |||||
| 29 | Кільце 018-022-25-2-ІРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84 | Кольцо 018-022-25-2-ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84 | 5 | 5 | 29 | |||
| 30 | Пружина | 385666 | 1 | 1 | 30 | |||
| 31 | Кільце | 032-038-36-2-3 | 6 | 6 | 31 | |||
| 32 | Втулка | 5001-12-52 | 1 | 1 | 32 | |||
| 33 | Корпус | 5001-12-50-20 | 33 | |||||
| 33 | Корпус | 5001-12-50 | 1 | 1 | 33 | |||
| 34 | Болт M3x20,1x5-6gH.60.109.40 ГОСТ 019 | 280731 | 16 | 16 | 34 | |||
| 35 | Штифт | 700-32-2177 | 2 | 2 | 35 | |||
| 36 | Кришка | 5001-12-55 | 1 | 1 | 36 | |||
| 37 | Прокладка | 450140 | 1 | 1 | 37 | |||
| 37 | Прокладка | 450140-20 | 37 | |||||
| 38 | Планетарна коробка передач | 5001-12-10СП | 1 | 1 | 38 | |||
| 39 | Прокладка | 440141-20 | 39 | |||||
| 39 | Прокладка | 440141 | 1 | 1 | 39 | |||
| 40 | Кільце- - - | 012-016-25-2-3 | 4 | 4 | 40 | |||
| 41 | Кришка | 5001-12-117 | 1 | 1 | 41 | |||
| 42 | Втулка | 5001-12-54 | 2 | 2 | 42 | |||
| 45 | Блок управління | 2501-15-20СП | 1 | 1 | 45 | |||
| 46 | Втулка | 5001-12-99 | 2 | 2 | 46 | |||
| 48 | гвинт | 285386 | 4 | 4 | 48 | |||
| 49 | Шайба | 310225 | 4 | 4 | 49 | |||
| 50 | Кришка | 5001-12-98 | 1 | 1 | 50 |
