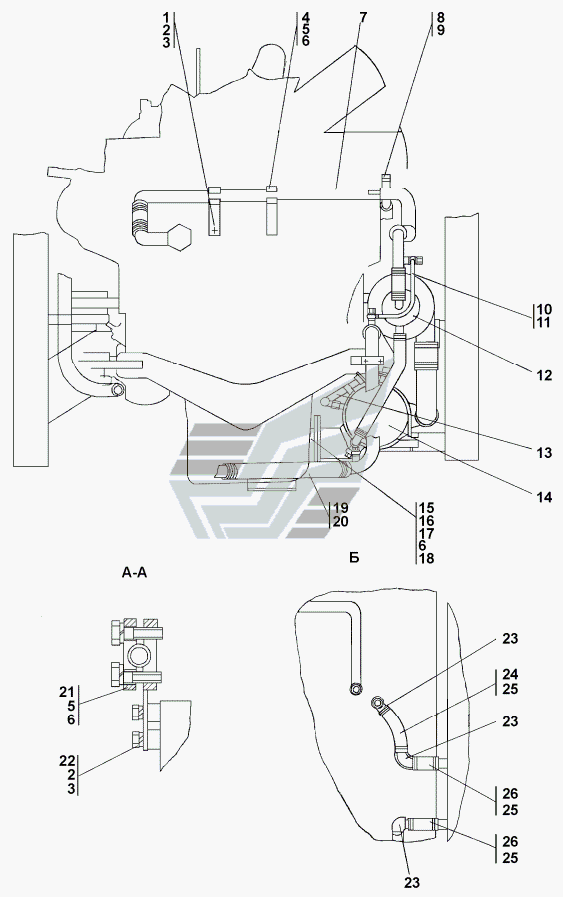

- СП Встановлення системи підігріву
100%
Назва деталі
Кронштейн
Заводський номер
311506-43-114СП(SP)
Кількість на модель
№
1
Назва деталі
Болт M8-6gx16
Заводський номер
Болт М8-6gx16
Кількість на модель
№
2
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
№
3
Назва деталі
Фланець
Заводський номер
404-43-87
Кількість на модель
№
4
Назва деталі
Болт M12x1, 25-6gx40
Заводський номер
Болт М12x1,25-6gx40
Кількість на модель
№
5
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
№
6
Назва деталі
Трубопровід
Заводський номер
312006-43-13СП(SP)
Кількість на модель
№
7
Назва деталі
Прокладка
Заводський номер
46-43-313
Кількість на модель
№
8
Назва деталі
Корок
Заводський номер
700-37-2077
Кількість на модель
№
9
Назва деталі
Рукав
Заводський номер
460501-04
Кількість на модель
№
10
Назва деталі
Шланговий хомут DIN- , W2
Заводський номер
476715900015
Кількість на модель
№
11
Назва деталі
Насосний агрегат ПЖД 30Л-1015200
Заводський номер
ПЖД 30Л-1015200
Кількість на модель
№
12
Назва деталі
Паливопровід
Заводський номер
312006-43-15СП(SP)
Кількість на модель
№
13
Назва деталі
Котел підігрівача ПЖД-30Л-1015010
Заводський номер
ПЖД-30Л-1015010
Кількість на модель
№
14
Назва деталі
Газопровід
Заводський номер
311506-43-105СП(SP)
Кількість на модель
№
15
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт М12x1,25-6gx25
Кількість на модель
№
16
Назва деталі
Гайка М12x1, 25
Заводський номер
Гайка М12x1,25
Кількість на модель
№
17
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
№
18
Назва деталі
Рукав
Заводський номер
461201-22
Кількість на модель
№
19
Назва деталі
Шланговий хомут AS50- / W2
Заводський номер
476715900019
Кількість на модель
№
20
Назва деталі
Притиск
Заводський номер
2502-43-79-20
Кількість на модель
№
21
Назва деталі
Притиск
Заводський номер
2502-43-79
Кількість на модель
№
21
Назва деталі
Кронштейн
Заводський номер
1106-43-80СП(SP)
Кількість на модель
№
22
Назва деталі
Перехідник
Заводський номер
2502-43-90СП(SP)
Кількість на модель
№
23
Назва деталі
Рукав
Заводський номер
460901-13
Кількість на модель
№
24
Назва деталі
Шланговий хомут AS30- / W2
Заводський номер
476715900017
Кількість на модель
№
25
Назва деталі
Рукав
Заводський номер
460901-01
Кількість на модель
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 311506-43-114СП(SP) | 1 | |||||
| 2 | Болт M8-6gx16 | Болт М8-6gx16 | 2 | |||||
| 3 | Диск 8T | Шайба 8Т | 3 | |||||
| 4 | Фланець | 404-43-87 | 4 | |||||
| 5 | Болт M12x1, 25-6gx40 | Болт М12x1,25-6gx40 | 5 | |||||
| 6 | Диск __NT__0__OT | Шайба 12 ОТ | 6 | |||||
| 7 | Трубопровід | 312006-43-13СП(SP) | 7 | |||||
| 8 | Прокладка | 46-43-313 | 8 | |||||
| 9 | Корок | 700-37-2077 | 9 | |||||
| 10 | Рукав | 460501-04 | 10 | |||||
| 11 | Шланговий хомут DIN- , W2 | 476715900015 | 11 | |||||
| 12 | Насосний агрегат ПЖД 30Л-1015200 | ПЖД 30Л-1015200 | 12 | |||||
| 13 | Паливопровід | 312006-43-15СП(SP) | 13 | |||||
| 14 | Котел підігрівача ПЖД-30Л-1015010 | ПЖД-30Л-1015010 | 14 | |||||
| 15 | Газопровід | 311506-43-105СП(SP) | 15 | |||||
| 16 | Болт M12x1, __NT__1__ | Болт М12x1,25-6gx25 | 16 | |||||
| 17 | Гайка М12x1, 25 | Гайка М12x1,25 | 17 | |||||
| 18 | Шайба згідно з ГОСТ | 310210 | 18 | |||||
| 19 | Рукав | 461201-22 | 19 | |||||
| 20 | Шланговий хомут AS50- / W2 | 476715900019 | 20 | |||||
| 21 | Притиск | 2502-43-79-20 | 21 | |||||
| 21 | Притиск | 2502-43-79 | 21 | |||||
| 22 | Кронштейн | 1106-43-80СП(SP) | 22 | |||||
| 23 | Перехідник | 2502-43-90СП(SP) | 23 | |||||
| 24 | Рукав | 460901-13 | 24 | |||||
| 25 | Шланговий хомут AS30- / W2 | 476715900017 | 25 | |||||
| 26 | Рукав | 460901-01 | 26 |
