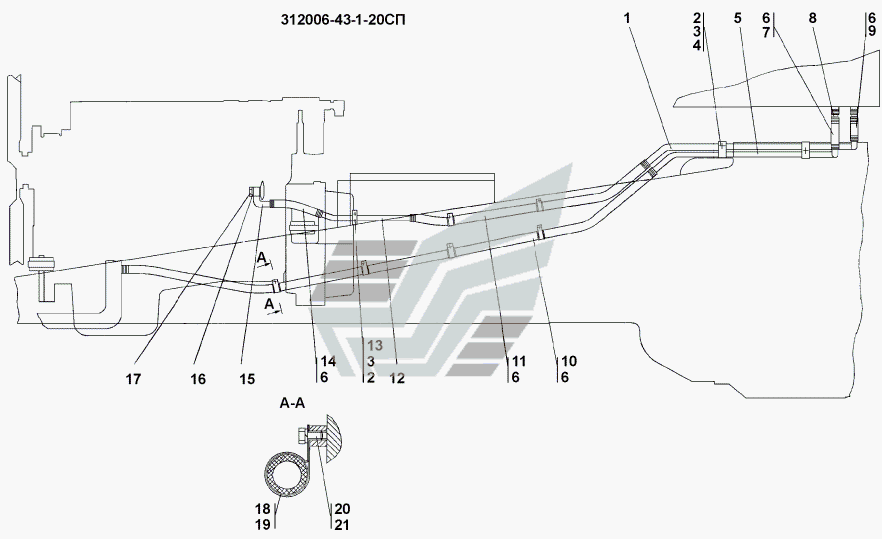

- СП Встановлення системи підігріву
100%
Назва деталі
Встановлення системи підігріву
Заводський номер
312006-43-1-20СП(SP)
Кількість на модель
№
Назва деталі
Трубопровід
Заводський номер
312006-43-12СП(SP)
Кількість на модель
№
1
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
№
2
Назва деталі
Болт M12x1, 25-6gx40
Заводський номер
Болт М12x1,25-6gx40
Кількість на модель
№
3
Назва деталі
Притиск
Заводський номер
2502-43-106-20
Кількість на модель
№
4
Назва деталі
Притиск
Заводський номер
2502-43-106
Кількість на модель
№
4
Назва деталі
Трубопровід
Заводський номер
312002-43-38-20СП(SP)
Кількість на модель
№
5
Назва деталі
Трубопровід
Заводський номер
312002-43-38СП(SP)
Кількість на модель
№
5
Назва деталі
Шланговий хомут AS30- / W2
Заводський номер
476715900017
Кількість на модель
№
6
Назва деталі
Рукав
Заводський номер
460901-04-20
Кількість на модель
№
7
Назва деталі
Перехідник
Заводський номер
311506-43-24
Кількість на модель
№
8
Назва деталі
Рукав
Заводський номер
460901-03-20
Кількість на модель
№
9
Назва деталі
Рукав
Заводський номер
460901-24
Кількість на модель
№
10
Назва деталі
Рукав
Заводський номер
460901-24-20
Кількість на модель
№
10
Назва деталі
Рукав
Заводський номер
460901-21-20
Кількість на модель
№
11
Назва деталі
Трубопровід
Заводський номер
312006-43-11СП(SP)
Кількість на модель
№
12
Назва деталі
Притиск
Заводський номер
2502-43-79-20
Кількість на модель
№
13
Назва деталі
Притиск
Заводський номер
2502-43-79
Кількість на модель
№
13
Назва деталі
Рукав
Заводський номер
460901-07-20
Кількість на модель
№
14
Назва деталі
Трубопровід
Заводський номер
311506-43-113СП(SP)
Кількість на модель
№
15
Назва деталі
Трубопровід
Заводський номер
311506-43-113-20СП(SP)
Кількість на модель
№
15
Назва деталі
Прокладка
Заводський номер
311506-43-2
Кількість на модель
№
16
Назва деталі
Затискний болт
Заводський номер
311506-43-27-20
Кількість на модель
№
17
Назва деталі
Затискний болт
Заводський номер
311506-43-27
Кількість на модель
№
17
Назва деталі
Прокладка
Заводський номер
700-40-6684-01
Кількість на модель
№
18
Назва деталі
Хомутик
Заводський номер
415355
Кількість на модель
№
19
Назва деталі
Болт M8-6gx16
Заводський номер
Болт М8-6gx16
Кількість на модель
№
20
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення системи підігріву | 312006-43-1-20СП(SP) | |||||||
| 1 | Трубопровід | 312006-43-12СП(SP) | 1 | |||||
| 2 | Диск __NT__0__OT | Шайба 12 ОТ | 2 | |||||
| 3 | Болт M12x1, 25-6gx40 | Болт М12x1,25-6gx40 | 3 | |||||
| 4 | Притиск | 2502-43-106-20 | 4 | |||||
| 4 | Притиск | 2502-43-106 | 4 | |||||
| 5 | Трубопровід | 312002-43-38-20СП(SP) | 5 | |||||
| 5 | Трубопровід | 312002-43-38СП(SP) | 5 | |||||
| 6 | Шланговий хомут AS30- / W2 | 476715900017 | 6 | |||||
| 7 | Рукав | 460901-04-20 | 7 | |||||
| 8 | Перехідник | 311506-43-24 | 8 | |||||
| 9 | Рукав | 460901-03-20 | 9 | |||||
| 10 | Рукав | 460901-24 | 10 | |||||
| 10 | Рукав | 460901-24-20 | 10 | |||||
| 11 | Рукав | 460901-21-20 | 11 | |||||
| 12 | Трубопровід | 312006-43-11СП(SP) | 12 | |||||
| 13 | Притиск | 2502-43-79-20 | 13 | |||||
| 13 | Притиск | 2502-43-79 | 13 | |||||
| 14 | Рукав | 460901-07-20 | 14 | |||||
| 15 | Трубопровід | 311506-43-113СП(SP) | 15 | |||||
| 15 | Трубопровід | 311506-43-113-20СП(SP) | 15 | |||||
| 16 | Прокладка | 311506-43-2 | 16 | |||||
| 17 | Затискний болт | 311506-43-27-20 | 17 | |||||
| 17 | Затискний болт | 311506-43-27 | 17 | |||||
| 18 | Прокладка | 700-40-6684-01 | 18 | |||||
| 19 | Хомутик | 415355 | 19 | |||||
| 20 | Болт M8-6gx16 | Болт М8-6gx16 | 20 | |||||
| 21 | Диск 8T | Шайба 8Т | 21 |
