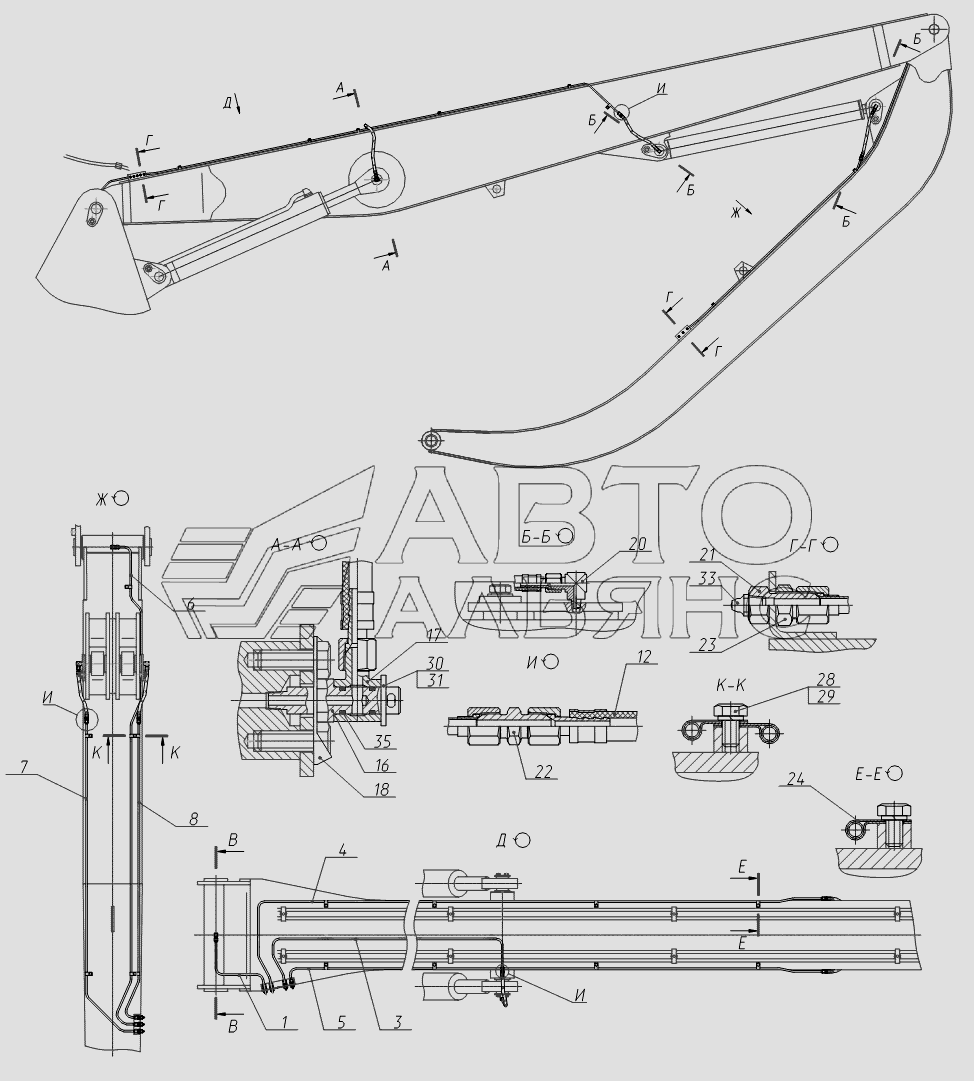

Трубопроводи централізованого змащення
100%
Назва деталі
Трубопровід
Заводський номер
318-16-24.15.010
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
318-16-24.15.010-20
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
318-16-24.15.010-30
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
318-16-24.15.010-40
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
318-16-24.15.010-50
Кількість на модель
1
№
6
Назва деталі
Трубопровід
Заводський номер
318-16-24.15.010-60
Кількість на модель
1
№
7
Назва деталі
Трубопровід
Заводський номер
318-16-24.15.010-70
Кількість на модель
1
№
8
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.080
Кількість на модель
5
№
12
Назва деталі
Штуцер
Заводський номер
318-16-24.15.001
Кількість на модель
1
№
16
Назва деталі
Штуцер поворотний
Заводський номер
318-16-24.15.002
Кількість на модель
1
№
17
Назва деталі
Планка
Заводський номер
318-16-24.15.003
Кількість на модель
2
№
18
Назва деталі
Кутник
Заводський номер
318-14-21.09.004
Кількість на модель
6
№
20
Назва деталі
Штуцер
Заводський номер
318-14-21.09.005
Кількість на модель
7
№
21
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.24.01.005
Кількість на модель
5
№
22
Назва деталі
Горіх
Заводський номер
ЭО-3322А.24.01.008
Кількість на модель
7
№
23
Назва деталі
Скоба
Заводський номер
Э-302-1-2200-06
Кількість на модель
20
№
24
Назва деталі
Болт
Заводський номер
М10-6gx20.58.016
Кількість на модель
18
№
28
Назва деталі
Шайба
Заводський номер
10.65Г.016
Кількість на модель
18
№
29
Назва деталі
Шайба
Заводський номер
С16.01.08кп.019
Кількість на модель
1
№
30
Назва деталі
Шплінт
Заводський номер
5х28.019
Кількість на модель
1
№
31
Назва деталі
Маслянка
Заводський номер
1.3ц6хр
Кількість на модель
8
№
33
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-3
Кількість на модель
2
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | 318-16-24.15.010 | 1 | 1 | 1 | |||
| 3 | Трубопровід | 318-16-24.15.010-20 | 1 | 1 | 3 | |||
| 4 | Трубопровід | 318-16-24.15.010-30 | 1 | 1 | 4 | |||
| 5 | Трубопровід | 318-16-24.15.010-40 | 1 | 1 | 5 | |||
| 6 | Трубопровід | 318-16-24.15.010-50 | 1 | 1 | 6 | |||
| 7 | Трубопровід | 318-16-24.15.010-60 | 1 | 1 | 7 | |||
| 8 | Трубопровід | 318-16-24.15.010-70 | 1 | 1 | 8 | |||
| 12 | РУКА L = мм | ЭО-3323А.07.31.080 | 5 | 5 | 12 | |||
| 16 | Штуцер | 318-16-24.15.001 | 1 | 1 | 16 | |||
| 17 | Штуцер поворотний | 318-16-24.15.002 | 1 | 1 | 17 | |||
| 18 | Планка | 318-16-24.15.003 | 2 | 2 | 18 | |||
| 20 | Кутник | 318-14-21.09.004 | 6 | 6 | 20 | |||
| 21 | Штуцер | 318-14-21.09.005 | 7 | 7 | 21 | |||
| 22 | Штуцер | ЭО-3322А.24.01.005 | 5 | 5 | 22 | |||
| 23 | Горіх | ЭО-3322А.24.01.008 | 7 | 7 | 23 | |||
| 24 | Скоба | Э-302-1-2200-06 | 20 | 20 | 24 | |||
| 28 | Болт | М10-6gx20.58.016 | 18 | 18 | 28 | |||
| 29 | Шайба | 10.65Г.016 | 18 | 18 | 29 | |||
| 30 | Шайба | С16.01.08кп.019 | 1 | 1 | 30 | |||
| 31 | Шплінт | 5х28.019 | 1 | 1 | 31 | |||
| 33 | Маслянка | 1.3ц6хр | 8 | 8 | 33 | |||
| 35 | Кільце- - - | 012-016-25-2-3 | 2 | 2 | 35 |
