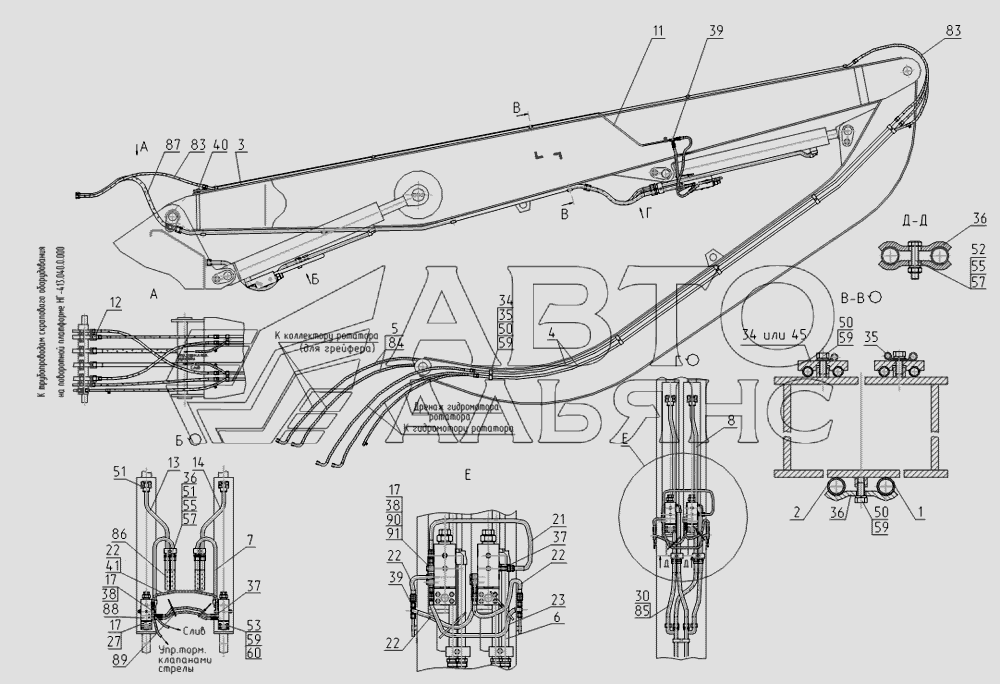

Трубопроводи робочого обладнання
100%
Назва деталі
Трубопровід
Заводський номер
318-16-24.80.110
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
318-16-24.80.120
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
318-16-24.80.130
Кількість на модель
4
№
3
Назва деталі
Трубопровід
Заводський номер
318-16-24.80.140
Кількість на модель
2
№
4
Назва деталі
Трубопровід
Заводський номер
318-16-24.80.150
Кількість на модель
2
№
5
Назва деталі
Трубопровід
Заводський номер
318-16-24.80.160-10
Кількість на модель
2
№
6
Назва деталі
Трубопровід
Заводський номер
318-16-24.80.170-10
Кількість на модель
2
№
7
Назва деталі
Трубопровід
Заводський номер
318-16-24.80.180-10
Кількість на модель
2
№
8
Назва деталі
Трубопровід
Заводський номер
318-16-24.15.010-40
Кількість на модель
2
№
11
Назва деталі
Перехідник
Заводський номер
314-03-23.70.840
Кількість на модель
2
№
12
Назва деталі
Трубопровід
Заводський номер
314-02-23.80.070
Кількість на модель
1
№
13
Назва деталі
Трубопровід
Заводський номер
314-02-23.80.090
Кількість на модель
1
№
14
Назва деталі
Перехідник
Заводський номер
016-00-80.04.010
Кількість на модель
9
№
17
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.120
Кількість на модель
1
№
21
Назва деталі
Рукав (L=__NT__0__ мм)
Заводський номер
ЭО-3323А.07.31.125
Кількість на модель
6
№
22
Назва деталі
Рукав
Заводський номер
ЭО-3323А.07.31.140
Кількість на модель
1
№
23
Назва деталі
Штуцер
Заводський номер
318-16-24.80.101-10
Кількість на модель
2
№
27
Назва деталі
Рукав РВД-
Заводський номер
ТУ3148-001-20871731-94
Кількість на модель
№
30
Назва деталі
Скоба
Заводський номер
313-00-73.80.007-10
Кількість на модель
20
№
34
Назва деталі
Скоба
Заводський номер
МГ-300.000.3.002
Кількість на модель
10
№
35
Назва деталі
Скоба
Заводський номер
ЭО-3323.41.08.006
Кількість на модель
12
№
36
Назва деталі
Штуцер
Заводський номер
308-02-80.04.001
Кількість на модель
5
№
37
Назва деталі
Болт
Заводський номер
308-02-80.04.003
Кількість на модель
7
№
38
Назва деталі
Трійник
Заводський номер
ЭО-3322А.24.01.004
Кількість на модель
2
№
39
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.24.01.005
Кількість на модель
2
№
40
Назва деталі
Чехол
Заводський номер
312-04-80.04.002
Кількість на модель
14
№
41
Назва деталі
Скоба
Заводський номер
308-00-26.80.003
Кількість на модель
20
№
45
Назва деталі
Болт
Заводський номер
М12-6gx25.58.016
Кількість на модель
24
№
50
Назва деталі
Гвинт
Заводський номер
М12-6gx35.88.40Х.016
Кількість на модель
32
№
51
Назва деталі
Болт
Заводський номер
М12-6gx55.58.016
Кількість на модель
4
№
52
Назва деталі
Болт
Заводський номер
М12-6gx60.88.40Х.016
Кількість на модель
16
№
53
Назва деталі
Горіх
Заводський номер
М12-6Н.5.016
Кількість на модель
4
№
55
Назва деталі
Шайба
Заводський номер
С12.01.08кп.019
Кількість на модель
8
№
57
Назва деталі
Шайба
Заводський номер
12.65Г.016
Кількість на модель
76
№
59
Назва деталі
КІЛЬЦО
Заводський номер
038-044-36-2-3
Кількість на модель
10
№
60
Назва деталі
Рукав
Заводський номер
12-28(М22х1.5)-1250-У
Кількість на модель
10
№
83
Назва деталі
Рукав
Заводський номер
12-28(М22х1.5)-1650-У
Кількість на модель
2
№
84
Назва деталі
Рукав
Заводський номер
DIN(EN856)4SP-20-350-650-(DKS24°)/M42x2/0°-(DKS24°)/M42x2/0°
Кількість на модель
4
№
85
Назва деталі
Рукав
Заводський номер
DIN(EN856)4SP-20-350-850-(DKS24°)/M42x2/0°-(DKS24°)/M42x2/0°
Кількість на модель
4
№
86
Назва деталі
Рукав
Заводський номер
DIN(EN856)4SP-20-350-1250-(DKS24°)/M42x2/0°-(DKS24°)/M42x2/0°
Кількість на модель
2
№
87
Назва деталі
Клапан гальмівний
Заводський номер
A-VBC-42-FC10008.47.85.03.73.60.00A
Кількість на модель
4
№
88
Назва деталі
Хомут пластиковий
Заводський номер
ДКС7.8
Кількість на модель
6
№
89
Назва деталі
Прокладка
Заводський номер
400-766-5590
Кількість на модель
9
№
90
Назва деталі
Прокладка
Заводський номер
400-821
Кількість на модель
14
№
91
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | 318-16-24.80.110 | 1 | 1 | 1 | |||
| 2 | Трубопровід | 318-16-24.80.120 | 1 | 1 | 2 | |||
| 3 | Трубопровід | 318-16-24.80.130 | 4 | 4 | 3 | |||
| 4 | Трубопровід | 318-16-24.80.140 | 2 | 2 | 4 | |||
| 5 | Трубопровід | 318-16-24.80.150 | 2 | 2 | 5 | |||
| 6 | Трубопровід | 318-16-24.80.160-10 | 2 | 2 | 6 | |||
| 7 | Трубопровід | 318-16-24.80.170-10 | 2 | 2 | 7 | |||
| 8 | Трубопровід | 318-16-24.80.180-10 | 2 | 2 | 8 | |||
| 11 | Трубопровід | 318-16-24.15.010-40 | 2 | 2 | 11 | |||
| 12 | Перехідник | 314-03-23.70.840 | 2 | 2 | 12 | |||
| 13 | Трубопровід | 314-02-23.80.070 | 1 | 1 | 13 | |||
| 14 | Трубопровід | 314-02-23.80.090 | 1 | 1 | 14 | |||
| 17 | Перехідник | 016-00-80.04.010 | 9 | 9 | 17 | |||
| 21 | РУКА L = мм | ЭО-3323А.07.31.120 | 1 | 1 | 21 | |||
| 22 | Рукав (L=__NT__0__ мм) | ЭО-3323А.07.31.125 | 6 | 6 | 22 | |||
| 23 | Рукав | ЭО-3323А.07.31.140 | 1 | 1 | 23 | |||
| 27 | Штуцер | 318-16-24.80.101-10 | 2 | 2 | 27 | |||
| 30 | Рукав РВД- | ТУ3148-001-20871731-94 | 30 | |||||
| 34 | Скоба | 313-00-73.80.007-10 | 20 | 20 | 34 | |||
| 35 | Скоба | МГ-300.000.3.002 | 10 | 10 | 35 | |||
| 36 | Скоба | ЭО-3323.41.08.006 | 12 | 12 | 36 | |||
| 37 | Штуцер | 308-02-80.04.001 | 5 | 5 | 37 | |||
| 38 | Болт | 308-02-80.04.003 | 7 | 7 | 38 | |||
| 39 | Трійник | ЭО-3322А.24.01.004 | 2 | 2 | 39 | |||
| 40 | Штуцер | ЭО-3322А.24.01.005 | 2 | 2 | 40 | |||
| 41 | Чехол | 312-04-80.04.002 | 14 | 14 | 41 | |||
| 45 | Скоба | 308-00-26.80.003 | 20 | 20 | 45 | |||
| 50 | Болт | М12-6gx25.58.016 | 24 | 24 | 50 | |||
| 51 | Гвинт | М12-6gx35.88.40Х.016 | 32 | 32 | 51 | |||
| 52 | Болт | М12-6gx55.58.016 | 4 | 4 | 52 | |||
| 53 | Болт | М12-6gx60.88.40Х.016 | 16 | 16 | 53 | |||
| 55 | Горіх | М12-6Н.5.016 | 4 | 4 | 55 | |||
| 57 | Шайба | С12.01.08кп.019 | 8 | 8 | 57 | |||
| 59 | Шайба | 12.65Г.016 | 76 | 76 | 59 | |||
| 60 | КІЛЬЦО | 038-044-36-2-3 | 10 | 10 | 60 | |||
| 83 | Рукав | 12-28(М22х1.5)-1250-У | 10 | 10 | 83 | |||
| 84 | Рукав | 12-28(М22х1.5)-1650-У | 2 | 2 | 84 | |||
| 85 | Рукав | DIN(EN856)4SP-20-350-650-(DKS24°)/M42x2/0°-(DKS24°)/M42x2/0° | 4 | 4 | 85 | |||
| 86 | Рукав | DIN(EN856)4SP-20-350-850-(DKS24°)/M42x2/0°-(DKS24°)/M42x2/0° | 4 | 4 | 86 | |||
| 87 | Рукав | DIN(EN856)4SP-20-350-1250-(DKS24°)/M42x2/0°-(DKS24°)/M42x2/0° | 2 | 2 | 87 | |||
| 88 | Клапан гальмівний | A-VBC-42-FC10008.47.85.03.73.60.00A | 4 | 4 | 88 | |||
| 89 | Хомут пластиковий | ДКС7.8 | 6 | 6 | 89 | |||
| 90 | Прокладка | 400-766-5590 | 9 | 9 | 90 | |||
| 91 | Прокладка | 400-821 | 14 | 14 | 91 |
