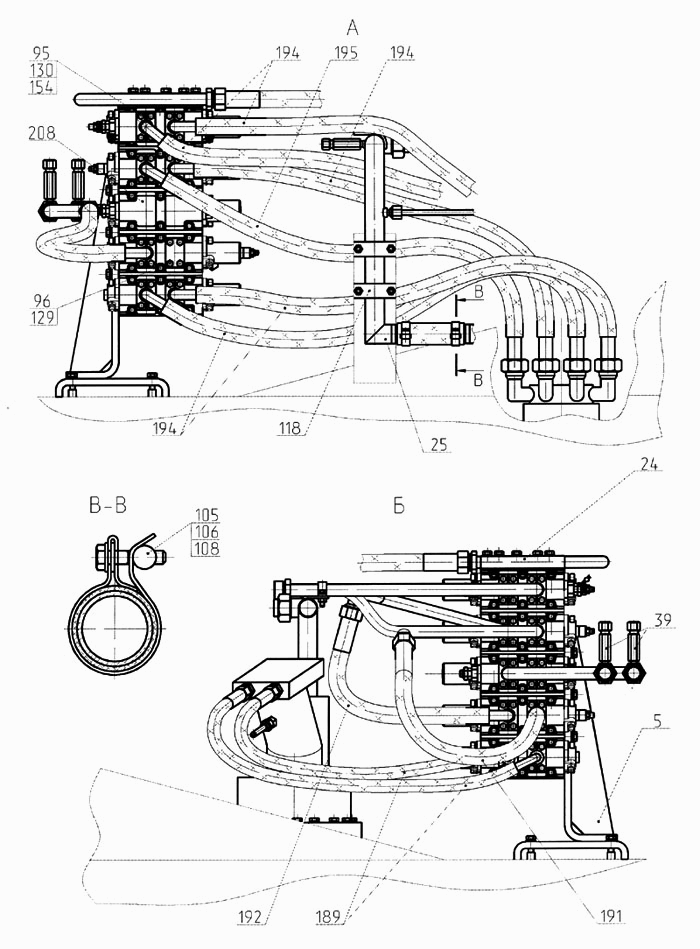

Трубопроводи на поворотній платформі
100%
Назва деталі
Кронштейн
Заводський номер
314-02-80.01.050
Кількість на модель
1
№
5
Назва деталі
Фланець зливний
Заводський номер
314-02-80.01.240
Кількість на модель
1
№
24
Назва деталі
Трубопровід
Заводський номер
314-02-80.01.250
Кількість на модель
1
№
25
Назва деталі
Вмикач манометра
Заводський номер
ЭО-3323.01.82.680
Кількість на модель
2
№
39
Назва деталі
Фланець
Заводський номер
ЭО-3323.01.80.004
Кількість на модель
38
№
95
Назва деталі
Фланець
Заводський номер
ЭО-3323.01.80.003
Кількість на модель
1
№
96
Назва деталі
Бонка
Заводський номер
ЭО-3322А.04.00.003
Кількість на модель
№
105
Назва деталі
Болт
Заводський номер
ЭО-3322А.04.00.213
Кількість на модель
8
№
106
Назва деталі
Хомут
Заводський номер
ЭО-3322А.04.31.005
Кількість на модель
4
№
108
Назва деталі
Притиск
Заводський номер
МГ-300.222.1.004
Кількість на модель
2
№
118
Назва деталі
Болт
Заводський номер
7796.М10-8gх30.88.40Х.019
Кількість на модель
4
№
129
Назва деталі
Болт
Заводський номер
7796.М10-8gх40.88.40Х.019
Кількість на модель
76
№
130
Назва деталі
КІЛЬЦО
Заводський номер
9833.030-035-30-2-3
Кількість на модель
24
№
154
Назва деталі
RVD (мм) — мм
Заводський номер
[РВД 16-30(М27х1,5,0)-40 мм]
Кількість на модель
2
№
189
Назва деталі
РВД (Мх мм)- - У
Заводський номер
[РВД 20-33(М42х2-40 мм)-750-У]
Кількість на модель
1
№
191
Назва деталі
RVD (Mx) — мм
Заводський номер
[РВД 20-33(М42х2,0)-40 мм]
Кількість на модель
3
№
192
Назва деталі
РВД(Мх) — мм
Заводський номер
[РВД20-33(М42х2,0)-40 мм]
Кількість на модель
6
№
194
Назва деталі
Гідророзподільник
Заводський номер
214-02-520.00ГР
Кількість на модель
1
№
208
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 5 | Кронштейн | 314-02-80.01.050 | 1 | 1 | 5 | |||
| 24 | Фланець зливний | 314-02-80.01.240 | 1 | 1 | 24 | |||
| 25 | Трубопровід | 314-02-80.01.250 | 1 | 1 | 25 | |||
| 39 | Вмикач манометра | ЭО-3323.01.82.680 | 2 | 2 | 39 | |||
| 95 | Фланець | ЭО-3323.01.80.004 | 38 | 38 | 95 | |||
| 96 | Фланець | ЭО-3323.01.80.003 | 1 | 1 | 96 | |||
| 105 | Бонка | ЭО-3322А.04.00.003 | 105 | |||||
| 106 | Болт | ЭО-3322А.04.00.213 | 8 | 8 | 106 | |||
| 108 | Хомут | ЭО-3322А.04.31.005 | 4 | 4 | 108 | |||
| 118 | Притиск | МГ-300.222.1.004 | 2 | 2 | 118 | |||
| 129 | Болт | 7796.М10-8gх30.88.40Х.019 | 4 | 4 | 129 | |||
| 130 | Болт | 7796.М10-8gх40.88.40Х.019 | 76 | 76 | 130 | |||
| 154 | КІЛЬЦО | 9833.030-035-30-2-3 | 24 | 24 | 154 | |||
| 189 | RVD (мм) — мм | [РВД 16-30(М27х1,5,0)-40 мм] | 2 | 2 | 189 | |||
| 191 | РВД (Мх мм)- - У | [РВД 20-33(М42х2-40 мм)-750-У] | 1 | 1 | 191 | |||
| 192 | RVD (Mx) — мм | [РВД 20-33(М42х2,0)-40 мм] | 3 | 3 | 192 | |||
| 194 | РВД(Мх) — мм | [РВД20-33(М42х2,0)-40 мм] | 6 | 6 | 194 | |||
| 208 | Гідророзподільник | 214-02-520.00ГР | 1 | 1 | 208 |
