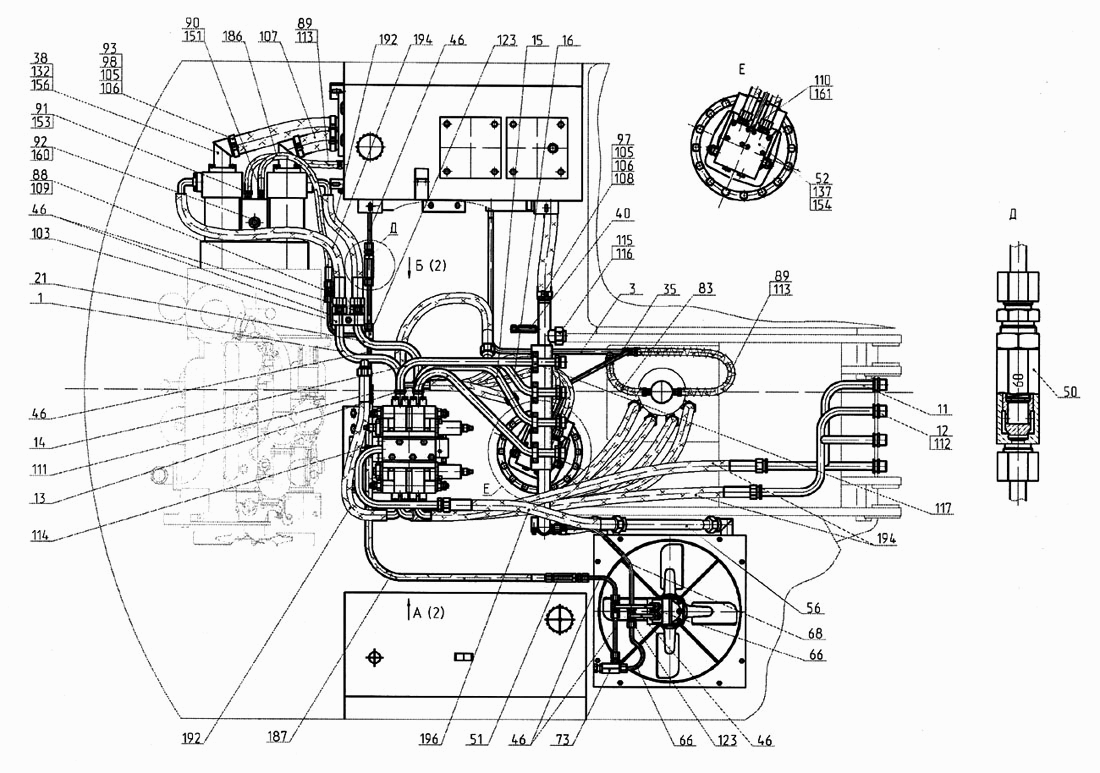

Трубопроводи на поворотній платформі
100%
Назва деталі
Трубопровід
Заводський номер
214-02-80.01.010
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
214-02-80.01.030
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
314-02-80.01.110
Кількість на модель
1
№
11
Назва деталі
Трубопровід
Заводський номер
314-02-80.01.120
Кількість на модель
1
№
12
Назва деталі
Трубопровід
Заводський номер
314-02-80.01.130
Кількість на модель
1
№
13
Назва деталі
Трубопровід
Заводський номер
314-02-80.01.140
Кількість на модель
1
№
14
Назва деталі
Трубопровід
Заводський номер
314-02-80.01.150
Кількість на модель
1
№
15
Назва деталі
Трубопровід
Заводський номер
314-02-80.01.160
Кількість на модель
1
№
16
Назва деталі
Трубопровід
Заводський номер
314-02-80.01.220-10
Кількість на модель
1
№
21
Назва деталі
Трубопровід (х)
Заводський номер
318-00-80.01.240
Кількість на модель
1
№
35
Назва деталі
Патрубок
Заводський номер
ЭО-3323А.08.02.850
Кількість на модель
2
№
38
Назва деталі
Вмикач манометра
Заводський номер
ЭО-3322А.23.02.260
Кількість на модель
1
№
40
Назва деталі
Трубопровід
Заводський номер
318-00-80.01.290
Кількість на модель
7
№
46
Назва деталі
Клапан запобіжний
Заводський номер
ЭО-3323А08.07.110-10
Кількість на модель
1
№
50
Назва деталі
Клапан підпірний
Заводський номер
ЭО-3323А.08.07.110-50
Кількість на модель
1
№
51
Назва деталі
Блок переливних клапанів
Заводський номер
417-10-80.01.100
Кількість на модель
1
№
52
Назва деталі
Трубопровід
Заводський номер
314-02-80.01.320
Кількість на модель
1
№
56
Назва деталі
Трубопровід (х)
Заводський номер
314-02-80.01.400
Кількість на модель
2
№
66
Назва деталі
Трубопровід (х)
Заводський номер
ЭО-3323.08.01.560
Кількість на модель
1
№
68
Назва деталі
Кран
Заводський номер
314-02-80.01.500
Кількість на модель
1
№
73
Назва деталі
Втулка 16x25-1,6 ГОСТ 10362-76 L=250 мм
Заводський номер
214-20-80.01.001
Кількість на модель
1
№
83
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.23.03.004
Кількість на модель
1
№
88
Назва деталі
Рукав х, L=+/-
Заводський номер
222-02-80.01.006
Кількість на модель
2
№
89
Назва деталі
Штуцер
Заводський номер
ЭО-3323А.20.83.012
Кількість на модель
1
№
90
Назва деталі
Штуцер
Заводський номер
ЭО-3323А.08.02.003
Кількість на модель
1
№
91
Назва деталі
Штуцер
Заводський номер
ЭО-3322Б.11.07.015
Кількість на модель
1
№
92
Назва деталі
Хомут
Заводський номер
ЭО-3323А.08.02.007
Кількість на модель
4
№
93
Назва деталі
Втулка __NT__0__x__NT__1__,__NT__2__ ГОСТ __NT__3__ L=__NT__4__ мм
Заводський номер
314-02-80.01.009
Кількість на модель
2
№
97
Назва деталі
Втулка x, , ГОСТ L= мм
Заводський номер
312-04-80.01.006
Кількість на модель
1
№
98
Назва деталі
Скоба
Заводський номер
ЭО-3323.41.08.006
Кількість на модель
2
№
103
Назва деталі
Бонка
Заводський номер
ЭО-3322А.04.00.003
Кількість на модель
8
№
105
Назва деталі
Болт
Заводський номер
ЭО-3322А.04.00.213
Кількість на модель
8
№
106
Назва деталі
Втулка x, , ГОСТ L= мм
Заводський номер
312-04-80.01.007
Кількість на модель
1
№
107
Назва деталі
Хомут
Заводський номер
ЭО-3322А.04.31.005
Кількість на модель
4
№
108
Назва деталі
Штуцер
Заводський номер
314-02-80.05.001-10
Кількість на модель
1
№
109
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.23.02.001
Кількість на модель
1
№
110
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.24.01.009
Кількість на модель
1
№
111
Назва деталі
Горіх
Заводський номер
ЭО-3322Б.48.01.904
Кількість на модель
4
№
112
Назва деталі
Хомут
Заводський номер
Э-302-1-3900-07
Кількість на модель
6
№
113
Назва деталі
Хомут
Заводський номер
НГ-413.010.0.001-10
Кількість на модель
1
№
114
Назва деталі
Заглушка
Заводський номер
СП-71.0.70.002
Кількість на модель
1
№
115
Назва деталі
Гайка з накидним ключем
Заводський номер
СП-71.0.70.001
Кількість на модель
1
№
116
Назва деталі
Притиск
Заводський номер
МГ-300.222.1.002
Кількість на модель
4
№
117
Назва деталі
Трійник
Заводський номер
ЭО-3322В.20.01.001
Кількість на модель
3
№
123
Назва деталі
Болт
Заводський номер
7796.М12-8gх35.88.40Х.019
Кількість на модель
8
№
132
Назва деталі
Болт
Заводський номер
7798.М10-8gх55.88.40Х.019
Кількість на модель
6
№
137
Назва деталі
КІЛЬЦО
Заводський номер
9833.018-022-25-2-3
Кількість на модель
1
№
151
Назва деталі
КІЛЬЦО
Заводський номер
9833.024-028-25-2-3
Кількість на модель
1
№
153
Назва деталі
КІЛЬЦО
Заводський номер
9833.030-035-30-2-3
Кількість на модель
24
№
154
Назва деталі
КІЛЬЦО
Заводський номер
9833.038-044-36-2-3
Кількість на модель
3
№
155
Назва деталі
КІЛЬЦО
Заводський номер
9833.055-060-30-2-3
Кількість на модель
2
№
156
Назва деталі
Прокладка
Заводський номер
23358.12М3
Кількість на модель
1
№
160
Назва деталі
Прокладка
Заводський номер
23358.18М3
Кількість на модель
1
№
161
Назва деталі
РВД (Мх)- - У
Заводський номер
[РВД 12-28(М22х1,5)-650-У]
Кількість на модель
1
№
186
Назва деталі
РВД (Мх)- - У
Заводський номер
[РВД 12-28(М22х1,5)-1250-У]
Кількість на модель
1
№
187
Назва деталі
RVD (Mx) — мм
Заводський номер
[РВД 20-33(М42х2,0)-40 мм]
Кількість на модель
3
№
192
Назва деталі
РВД(Мх) — мм
Заводський номер
[РВД20-33(М42х2,0)-40 мм]
Кількість на модель
6
№
194
Назва деталі
РВД (Мх)- - У
Заводський номер
[РВД 20-33(М42х2)-850-У]
Кількість на модель
1
№
196
Назва деталі
Манометр мм МПЗ- МПа х ТУ-
Заводський номер
[Манометр 100мм МПЗ-60МПа х1,5 ТУ 25.02.943-74]
Кількість на модель
1
№
200
Назва деталі
Манометр МТП- МПа- мм ТУ- - - - - - - Манометр МТП- МПа- мм
Заводський номер
[Манометр МТП-3-1 МПа-1,5 060 мм ТУ 25-7310.0045-87]
Кількість на модель
1
№
202
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | 214-02-80.01.010 | 1 | 1 | 1 | |||
| 3 | Трубопровід | 214-02-80.01.030 | 1 | 1 | 3 | |||
| 11 | Трубопровід | 314-02-80.01.110 | 1 | 1 | 11 | |||
| 12 | Трубопровід | 314-02-80.01.120 | 1 | 1 | 12 | |||
| 13 | Трубопровід | 314-02-80.01.130 | 1 | 1 | 13 | |||
| 14 | Трубопровід | 314-02-80.01.140 | 1 | 1 | 14 | |||
| 15 | Трубопровід | 314-02-80.01.150 | 1 | 1 | 15 | |||
| 16 | Трубопровід | 314-02-80.01.160 | 1 | 1 | 16 | |||
| 21 | Трубопровід | 314-02-80.01.220-10 | 1 | 1 | 21 | |||
| 35 | Трубопровід (х) | 318-00-80.01.240 | 1 | 1 | 35 | |||
| 38 | Патрубок | ЭО-3323А.08.02.850 | 2 | 2 | 38 | |||
| 40 | Вмикач манометра | ЭО-3322А.23.02.260 | 1 | 1 | 40 | |||
| 46 | Трубопровід | 318-00-80.01.290 | 7 | 7 | 46 | |||
| 50 | Клапан запобіжний | ЭО-3323А08.07.110-10 | 1 | 1 | 50 | |||
| 51 | Клапан підпірний | ЭО-3323А.08.07.110-50 | 1 | 1 | 51 | |||
| 52 | Блок переливних клапанів | 417-10-80.01.100 | 1 | 1 | 52 | |||
| 56 | Трубопровід | 314-02-80.01.320 | 1 | 1 | 56 | |||
| 66 | Трубопровід (х) | 314-02-80.01.400 | 2 | 2 | 66 | |||
| 68 | Трубопровід (х) | ЭО-3323.08.01.560 | 1 | 1 | 68 | |||
| 73 | Кран | 314-02-80.01.500 | 1 | 1 | 73 | |||
| 83 | Втулка 16x25-1,6 ГОСТ 10362-76 L=250 мм | 214-20-80.01.001 | 1 | 1 | 83 | |||
| 88 | Штуцер | ЭО-3322А.23.03.004 | 1 | 1 | 88 | |||
| 89 | Рукав х, L=+/- | 222-02-80.01.006 | 2 | 2 | 89 | |||
| 90 | Штуцер | ЭО-3323А.20.83.012 | 1 | 1 | 90 | |||
| 91 | Штуцер | ЭО-3323А.08.02.003 | 1 | 1 | 91 | |||
| 92 | Штуцер | ЭО-3322Б.11.07.015 | 1 | 1 | 92 | |||
| 93 | Хомут | ЭО-3323А.08.02.007 | 4 | 4 | 93 | |||
| 97 | Втулка __NT__0__x__NT__1__,__NT__2__ ГОСТ __NT__3__ L=__NT__4__ мм | 314-02-80.01.009 | 2 | 2 | 97 | |||
| 98 | Втулка x, , ГОСТ L= мм | 312-04-80.01.006 | 1 | 1 | 98 | |||
| 103 | Скоба | ЭО-3323.41.08.006 | 2 | 2 | 103 | |||
| 105 | Бонка | ЭО-3322А.04.00.003 | 8 | 8 | 105 | |||
| 106 | Болт | ЭО-3322А.04.00.213 | 8 | 8 | 106 | |||
| 107 | Втулка x, , ГОСТ L= мм | 312-04-80.01.007 | 1 | 1 | 107 | |||
| 108 | Хомут | ЭО-3322А.04.31.005 | 4 | 4 | 108 | |||
| 109 | Штуцер | 314-02-80.05.001-10 | 1 | 1 | 109 | |||
| 110 | Штуцер | ЭО-3322А.23.02.001 | 1 | 1 | 110 | |||
| 111 | Штуцер | ЭО-3322А.24.01.009 | 1 | 1 | 111 | |||
| 112 | Горіх | ЭО-3322Б.48.01.904 | 4 | 4 | 112 | |||
| 113 | Хомут | Э-302-1-3900-07 | 6 | 6 | 113 | |||
| 114 | Хомут | НГ-413.010.0.001-10 | 1 | 1 | 114 | |||
| 115 | Заглушка | СП-71.0.70.002 | 1 | 1 | 115 | |||
| 116 | Гайка з накидним ключем | СП-71.0.70.001 | 1 | 1 | 116 | |||
| 117 | Притиск | МГ-300.222.1.002 | 4 | 4 | 117 | |||
| 123 | Трійник | ЭО-3322В.20.01.001 | 3 | 3 | 123 | |||
| 132 | Болт | 7796.М12-8gх35.88.40Х.019 | 8 | 8 | 132 | |||
| 137 | Болт | 7798.М10-8gх55.88.40Х.019 | 6 | 6 | 137 | |||
| 151 | КІЛЬЦО | 9833.018-022-25-2-3 | 1 | 1 | 151 | |||
| 153 | КІЛЬЦО | 9833.024-028-25-2-3 | 1 | 1 | 153 | |||
| 154 | КІЛЬЦО | 9833.030-035-30-2-3 | 24 | 24 | 154 | |||
| 155 | КІЛЬЦО | 9833.038-044-36-2-3 | 3 | 3 | 155 | |||
| 156 | КІЛЬЦО | 9833.055-060-30-2-3 | 2 | 2 | 156 | |||
| 160 | Прокладка | 23358.12М3 | 1 | 1 | 160 | |||
| 161 | Прокладка | 23358.18М3 | 1 | 1 | 161 | |||
| 186 | РВД (Мх)- - У | [РВД 12-28(М22х1,5)-650-У] | 1 | 1 | 186 | |||
| 187 | РВД (Мх)- - У | [РВД 12-28(М22х1,5)-1250-У] | 1 | 1 | 187 | |||
| 192 | RVD (Mx) — мм | [РВД 20-33(М42х2,0)-40 мм] | 3 | 3 | 192 | |||
| 194 | РВД(Мх) — мм | [РВД20-33(М42х2,0)-40 мм] | 6 | 6 | 194 | |||
| 196 | РВД (Мх)- - У | [РВД 20-33(М42х2)-850-У] | 1 | 1 | 196 | |||
| 200 | Манометр мм МПЗ- МПа х ТУ- | [Манометр 100мм МПЗ-60МПа х1,5 ТУ 25.02.943-74] | 1 | 1 | 200 | |||
| 202 | Манометр МТП- МПа- мм ТУ- - - - - - - Манометр МТП- МПа- мм | [Манометр МТП-3-1 МПа-1,5 060 мм ТУ 25-7310.0045-87] | 1 | 1 | 202 |
