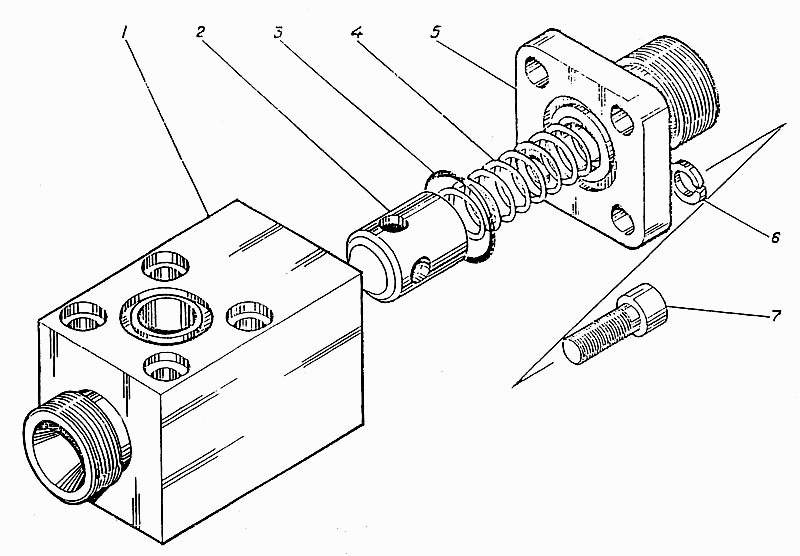

Зворотний клапан
100%
Назва деталі
Зворотний клапан
Заводський номер
ЭО-5122.09.14.000-1сб
Кількість на модель
№
Назва деталі
Корпус
Заводський номер
ЭО-5122.09.14.001-1
Кількість на модель
1
№
1
Назва деталі
Клапан
Заводський номер
ЭО-5122.09.14.002-1
Кількість на модель
1
№
2
Назва деталі
Кільце- - -
Заводський номер
Кольцо 038-044-36-2-3 [ГОСТ 9833-73]
Кількість на модель
1
№
3
Назва деталі
Пружина
Заводський номер
ЭО-5122.09.14.003
Кількість на модель
1
№
4
Назва деталі
Фланець
Заводський номер
ЭО-5122.09.14.004
Кількість на модель
1
№
5
Назва деталі
Диск __NT__0__G.__NT__1__
Заводський номер
Шайба 12.65Г.05 [ГОСТ 6402-70]
Кількість на модель
4
№
6
Назва деталі
Гвинт М12-8gх35.109.05 [ГОСТ 11738-72]
Заводський номер
Винт М12-8gх35.109.05 [ГОСТ 11738-72]
Кількість на модель
4
№
7
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Зворотний клапан | ЭО-5122.09.14.000-1сб | |||||||
| 1 | Корпус | ЭО-5122.09.14.001-1 | 1 | 1 | 1 | |||
| 2 | Клапан | ЭО-5122.09.14.002-1 | 1 | 1 | 2 | |||
| 3 | Кільце- - - | Кольцо 038-044-36-2-3 [ГОСТ 9833-73] | 1 | 1 | 3 | |||
| 4 | Пружина | ЭО-5122.09.14.003 | 1 | 1 | 4 | |||
| 5 | Фланець | ЭО-5122.09.14.004 | 1 | 1 | 5 | |||
| 6 | Диск __NT__0__G.__NT__1__ | Шайба 12.65Г.05 [ГОСТ 6402-70] | 4 | 4 | 6 | |||
| 7 | Гвинт М12-8gх35.109.05 [ГОСТ 11738-72] | Винт М12-8gх35.109.05 [ГОСТ 11738-72] | 4 | 4 | 7 |
