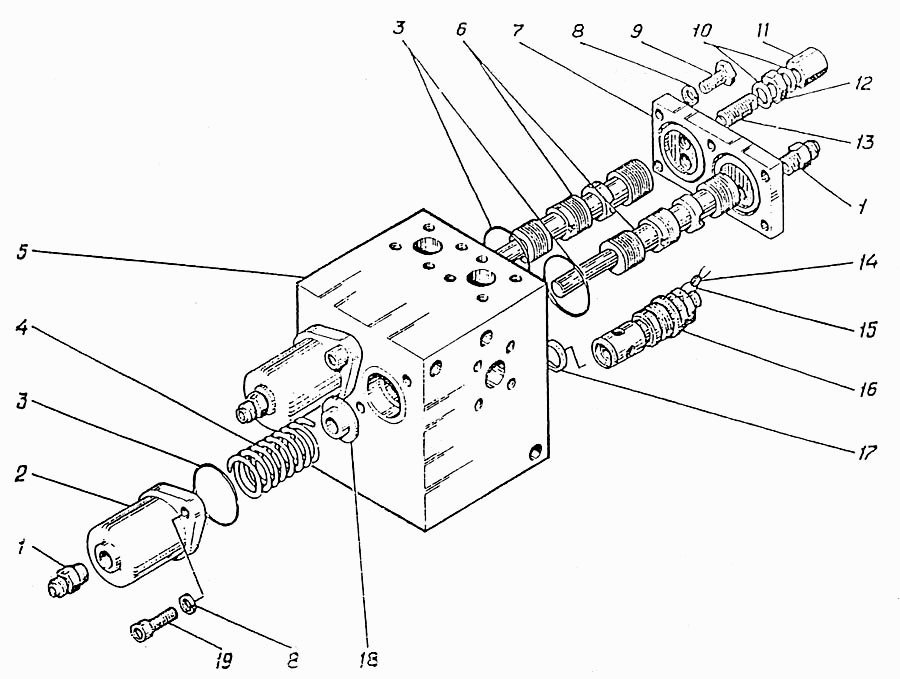

Регулюючий гідроапарат
100%
Назва деталі
Регулюючий гідроапарат
Заводський номер
ЭО-5124.09.06.000сб
Кількість на модель
№
Назва деталі
Штуцер К __NT__0__
Заводський номер
ЭО-5122.05.25.013
Кількість на модель
4
№
1
Назва деталі
Кришка
Заводський номер
ЭО-5122.06.09.018
Кількість на модель
2
№
2
Назва деталі
Кільце 065-070-30-2-3 [ГОСТ 9833-78]
Заводський номер
Кольцо 065-070-30-2-3 [ГОСТ 9833-78]
Кількість на модель
4
№
3
Назва деталі
Пружина
Заводський номер
ЭО-5122.09.06.002-2
Кількість на модель
2
№
4
Назва деталі
Корпус
Заводський номер
ЭО-5122.09.06.100-3
Кількість на модель
1
№
5
Назва деталі
Золотник
Заводський номер
ЭО-5122.09.06.011-1
Кількість на модель
2
№
6
Назва деталі
Кришка
Заводський номер
ЭО-5122.09.06.012-1
Кількість на модель
1
№
7
Назва деталі
Диск __NT__0__G.__NT__1__
Заводський номер
Шайба 12.65Г.05 [ГОСТ 6402-70]
Кількість на модель
10
№
8
Назва деталі
Болт M12-6gx35.58 [ГОСТ 7798-70]
Заводський номер
Болт М12-6gх35.58 [ГОСТ 7798-70]
Кількість на модель
6
№
9
Назва деталі
Прокладка
Заводський номер
088.16
Кількість на модель
2
№
10
Назва деталі
Шапка
Заводський номер
ЭО-5122.06.09.011
Кількість на модель
1
№
11
Назва деталі
Горіх
Заводський номер
ЭО-5122.06.09.009
Кількість на модель
1
№
12
Назва деталі
Гвинт
Заводський номер
ЭО-5122.09.06.014
Кількість на модель
1
№
13
Назва деталі
Пломба
Заводський номер
18677.4.12
Кількість на модель
2
№
14
Назва деталі
Дріт L= м
Заводський номер
3882.1
Кількість на модель
1
№
15
Назва деталі
Гідроклапан запобіжний
Заводський номер
510.32.10
Кількість на модель
2
№
16
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-5122.09.06.015
Кількість на модель
2
№
17
Назва деталі
Втулка
Заводський номер
ЭО-5122.09.06.013
Кількість на модель
2
№
18
Назва деталі
Гвинт М12-8gх30.109.05 [ГОСТ 11738-84]
Заводський номер
Винт М12-8gх30.109.05 [ГОСТ 11738-84]
Кількість на модель
4
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Регулюючий гідроапарат | ЭО-5124.09.06.000сб | |||||||
| 1 | Штуцер К __NT__0__ | ЭО-5122.05.25.013 | 4 | 4 | 1 | |||
| 2 | Кришка | ЭО-5122.06.09.018 | 2 | 2 | 2 | |||
| 3 | Кільце 065-070-30-2-3 [ГОСТ 9833-78] | Кольцо 065-070-30-2-3 [ГОСТ 9833-78] | 4 | 4 | 3 | |||
| 4 | Пружина | ЭО-5122.09.06.002-2 | 2 | 2 | 4 | |||
| 5 | Корпус | ЭО-5122.09.06.100-3 | 1 | 1 | 5 | |||
| 6 | Золотник | ЭО-5122.09.06.011-1 | 2 | 2 | 6 | |||
| 7 | Кришка | ЭО-5122.09.06.012-1 | 1 | 1 | 7 | |||
| 8 | Диск __NT__0__G.__NT__1__ | Шайба 12.65Г.05 [ГОСТ 6402-70] | 10 | 10 | 8 | |||
| 9 | Болт M12-6gx35.58 [ГОСТ 7798-70] | Болт М12-6gх35.58 [ГОСТ 7798-70] | 6 | 6 | 9 | |||
| 10 | Прокладка | 088.16 | 2 | 2 | 10 | |||
| 11 | Шапка | ЭО-5122.06.09.011 | 1 | 1 | 11 | |||
| 12 | Горіх | ЭО-5122.06.09.009 | 1 | 1 | 12 | |||
| 13 | Гвинт | ЭО-5122.09.06.014 | 1 | 1 | 13 | |||
| 14 | Пломба | 18677.4.12 | 2 | 2 | 14 | |||
| 15 | Дріт L= м | 3882.1 | 1 | 1 | 15 | |||
| 16 | Гідроклапан запобіжний | 510.32.10 | 2 | 2 | 16 | |||
| 17 | КІЛЬЦО | ЭО-5122.09.06.015 | 2 | 2 | 17 | |||
| 18 | Втулка | ЭО-5122.09.06.013 | 2 | 2 | 18 | |||
| 19 | Гвинт М12-8gх30.109.05 [ГОСТ 11738-84] | Винт М12-8gх30.109.05 [ГОСТ 11738-84] | 4 | 4 | 19 |
