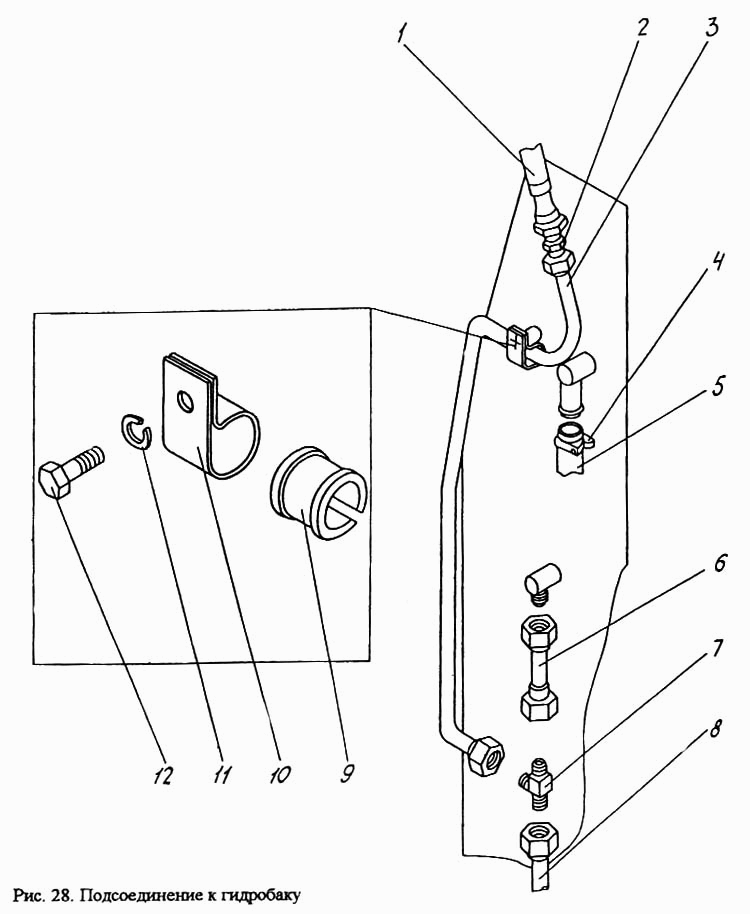

Підключення до гідробака
100%
Назва деталі
Рукав
Заводський номер
П1.11.00.470сб (П1.11.00.471сб)
Кількість на модель
1
№
1
Назва деталі
Перехідник
Заводський номер
632.29.044
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
П1.10.05.100-сб-1
Кількість на модель
1
№
3
Назва деталі
Хомут у зборі
Заводський номер
П1.11.00.360-сб (54.02.115-сб)
Кількість на модель
1
№
4
Назва деталі
Рукав 25-7У40
Заводський номер
ТУ 005-6016-87 (ГОСТ 18698-79 )
Кількість на модель
1
№
5
Назва деталі
Рукав Б1-10-25-36-V L=450 мм
Заводський номер
ГОСТ 18698-79 (ТУ 005-6016-87)
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
П1.10.05.110-сб
Кількість на модель
1
№
6
Назва деталі
Трійник
Заводський номер
632.29.032
Кількість на модель
1
№
7
Назва деталі
Трубопровід
Заводський номер
П1.11.00.100-сб-1
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
520.10.003-04
Кількість на модель
1
№
9
Назва деталі
Скоба
Заводський номер
155.26.938
Кількість на модель
1
№
10
Назва деталі
Диск __NT__0__OT
Заводський номер
ГОСТ 6402-70
Кількість на модель
1
№
11
Назва деталі
гвинт
Заводський номер
ГОСТ 7798-70
Кількість на модель
1
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | П1.11.00.470сб (П1.11.00.471сб) | 1 | 1 | 1 | |||
| 2 | Перехідник | 632.29.044 | 1 | 1 | 2 | |||
| 3 | Трубопровід | П1.10.05.100-сб-1 | 1 | 1 | 3 | |||
| 4 | Хомут у зборі | П1.11.00.360-сб (54.02.115-сб) | 1 | 1 | 4 | |||
| 5 | Рукав 25-7У40 | ТУ 005-6016-87 (ГОСТ 18698-79 ) | 1 | 1 | 5 | |||
| 5 | Рукав Б1-10-25-36-V L=450 мм | ГОСТ 18698-79 (ТУ 005-6016-87) | 1 | 1 | 5 | |||
| 6 | Трубопровід | П1.10.05.110-сб | 1 | 1 | 6 | |||
| 7 | Трійник | 632.29.032 | 1 | 1 | 7 | |||
| 8 | Трубопровід | П1.11.00.100-сб-1 | 1 | 1 | 8 | |||
| 9 | Прокладка | 520.10.003-04 | 1 | 1 | 9 | |||
| 10 | Скоба | 155.26.938 | 1 | 1 | 10 | |||
| 11 | Диск __NT__0__OT | ГОСТ 6402-70 | 1 | 1 | 11 | |||
| 12 | гвинт | ГОСТ 7798-70 | 1 | 1 | 12 |
