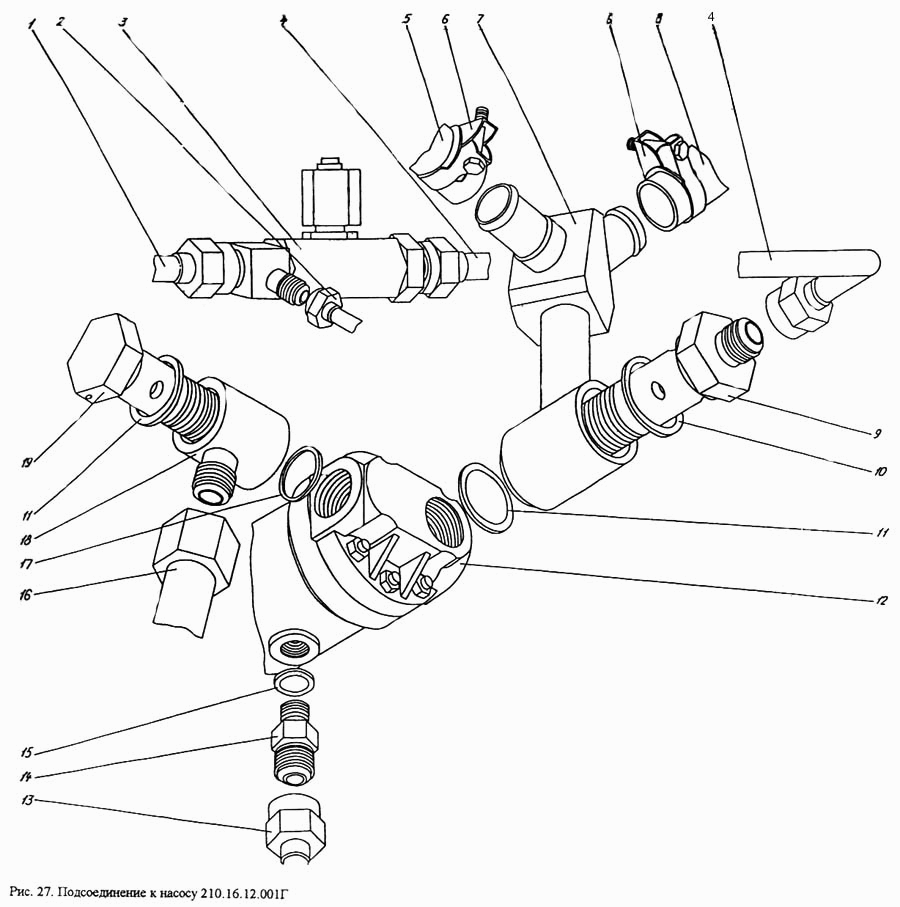

Підключення до насоса 210.16.12.001Г
100%
Назва деталі
Трубопровід
Заводський номер
П1.11.00.040-сб-2
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
П1.11.00.010-сб-2
Кількість на модель
1
№
2
Назва деталі
Клапан негативного контролю
Заводський номер
П1.11.00.020-сб-А
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
П1.11.00.050-сб-1
Кількість на модель
1
№
4
Назва деталі
Рукав Б1-10-25-36-V L=200 мм
Заводський номер
ГОСТ 18698-79 (ТУ005-6016-87)
Кількість на модель
1
№
5
Назва деталі
Рукав 40У25-7 L=200 мм
Заводський номер
ТУ005-6016-87 (ГОСТ 18698-79)
Кількість на модель
1
№
5
Назва деталі
Хомут у зборі
Заводський номер
П1.11.00.360-сб (54.02.115-сб)
Кількість на модель
2
№
6
Назва деталі
Трійник
Заводський номер
П1.11.00.140-сб-1
Кількість на модель
1
№
7
Назва деталі
Штуцер
Заводський номер
П1.11.00.150-сб
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
П1.11.00.202
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
П1.11.00.020
Кількість на модель
2
№
11
Назва деталі
Насос 210.16.12.001Г
Заводський номер
ТУ22-1,016-234-87
Кількість на модель
1
№
12
Назва деталі
Трубопровід
Заводський номер
П1.11.00.090-сб-2
Кількість на модель
1
№
13
Назва деталі
Штуцер
Заводський номер
П1.11.00.050
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
П1.11.00.020-02
Кількість на модель
1
№
15
Назва деталі
Рукав
Заводський номер
П1.11.00.470сб (П1.11.00.471сб)
Кількість на модель
1
№
16
Назва деталі
Прокладка
Заводський номер
П1.11.00.020-01
Кількість на модель
1
№
17
Назва деталі
Штуцер
Заводський номер
П1.11.00.460-сб
Кількість на модель
1
№
18
Назва деталі
гвинт
Заводський номер
П1.11.00.451
Кількість на модель
1
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | П1.11.00.040-сб-2 | 1 | 1 | 1 | |||
| 2 | Трубопровід | П1.11.00.010-сб-2 | 1 | 1 | 2 | |||
| 3 | Клапан негативного контролю | П1.11.00.020-сб-А | 1 | 1 | 3 | |||
| 4 | Трубопровід | П1.11.00.050-сб-1 | 1 | 1 | 4 | |||
| 5 | Рукав Б1-10-25-36-V L=200 мм | ГОСТ 18698-79 (ТУ005-6016-87) | 1 | 1 | 5 | |||
| 5 | Рукав 40У25-7 L=200 мм | ТУ005-6016-87 (ГОСТ 18698-79) | 1 | 1 | 5 | |||
| 6 | Хомут у зборі | П1.11.00.360-сб (54.02.115-сб) | 2 | 2 | 6 | |||
| 7 | Трійник | П1.11.00.140-сб-1 | 1 | 1 | 7 | |||
| 9 | Штуцер | П1.11.00.150-сб | 1 | 1 | 9 | |||
| 10 | Прокладка | П1.11.00.202 | 1 | 1 | 10 | |||
| 11 | Прокладка | П1.11.00.020 | 2 | 2 | 11 | |||
| 12 | Насос 210.16.12.001Г | ТУ22-1,016-234-87 | 1 | 1 | 12 | |||
| 13 | Трубопровід | П1.11.00.090-сб-2 | 1 | 1 | 13 | |||
| 14 | Штуцер | П1.11.00.050 | 1 | 1 | 14 | |||
| 15 | Прокладка | П1.11.00.020-02 | 1 | 1 | 15 | |||
| 16 | Рукав | П1.11.00.470сб (П1.11.00.471сб) | 1 | 1 | 16 | |||
| 17 | Прокладка | П1.11.00.020-01 | 1 | 1 | 17 | |||
| 18 | Штуцер | П1.11.00.460-сб | 1 | 1 | 18 | |||
| 19 | гвинт | П1.11.00.451 | 1 | 1 | 19 |
