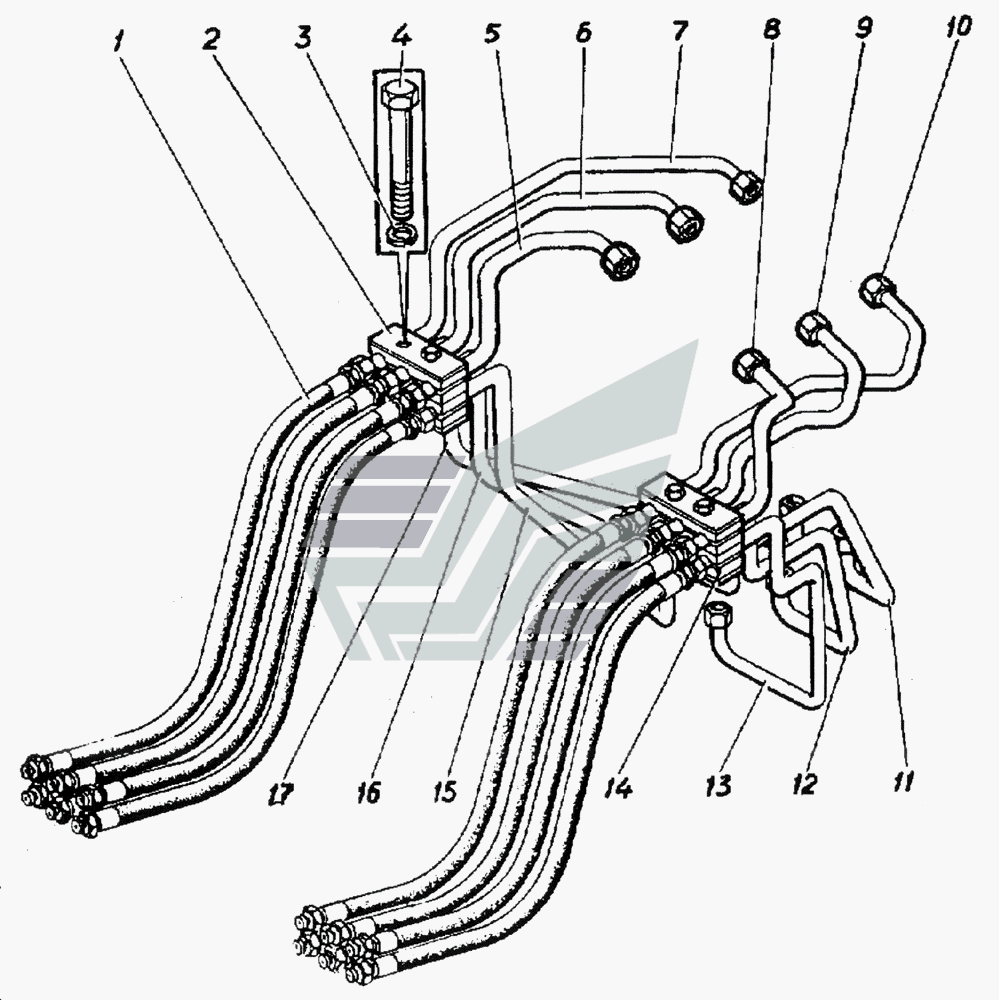

Трубопроводи керування стрілою
100%
Назва деталі
Рукав
Заводський номер
ЭО-5221.05.23.010
Кількість на модель
12
№
1
Назва деталі
Накладка
Заводський номер
ЭО-5221.04.18.002
Кількість на модель
4
№
2
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
4
№
3
Назва деталі
гвинт
Заводський номер
7798.10.80
Кількість на модель
4
№
4
Назва деталі
Труба
Заводський номер
ЭО-5221.05.23.001
Кількість на модель
1
№
5
Назва деталі
Труба
Заводський номер
ЭО-5221.05.23.002
Кількість на модель
1
№
6
Назва деталі
Труба
Заводський номер
ЭО-5221.05.23.003
Кількість на модель
1
№
7
Назва деталі
Труба
Заводський номер
ЭО-5221.05.23.015
Кількість на модель
1
№
8
Назва деталі
Труба
Заводський номер
ЭО-5221.05.23.014
Кількість на модель
1
№
9
Назва деталі
Труба
Заводський номер
ЭО-5221.05.23.013
Кількість на модель
1
№
10
Назва деталі
Проходник
Заводський номер
ЭО-5221.05.23.009
Кількість на модель
1
№
11
Назва деталі
Труба
Заводський номер
ЭО-5221.05.23.011
Кількість на модель
1
№
12
Назва деталі
Труба
Заводський номер
ЭО-5221.05.23.012
Кількість на модель
1
№
13
Назва деталі
Колодка
Заводський номер
ЭО-5221.04.18.003
Кількість на модель
8
№
14
Назва деталі
Труба
Заводський номер
ЭО-5221.05.23.004
Кількість на модель
1
№
15
Назва деталі
Труба
Заводський номер
ЭО-5221.05.23.005
Кількість на модель
1
№
16
Назва деталі
Труба
Заводський номер
ЭО-5221.05.23.008
Кількість на модель
1
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | ЭО-5221.05.23.010 | 12 | 12 | 1 | |||
| 2 | Накладка | ЭО-5221.04.18.002 | 4 | 4 | 2 | |||
| 3 | Шайба | 6402.10 | 4 | 4 | 3 | |||
| 4 | гвинт | 7798.10.80 | 4 | 4 | 4 | |||
| 5 | Труба | ЭО-5221.05.23.001 | 1 | 1 | 5 | |||
| 6 | Труба | ЭО-5221.05.23.002 | 1 | 1 | 6 | |||
| 7 | Труба | ЭО-5221.05.23.003 | 1 | 1 | 7 | |||
| 8 | Труба | ЭО-5221.05.23.015 | 1 | 1 | 8 | |||
| 9 | Труба | ЭО-5221.05.23.014 | 1 | 1 | 9 | |||
| 10 | Труба | ЭО-5221.05.23.013 | 1 | 1 | 10 | |||
| 11 | Проходник | ЭО-5221.05.23.009 | 1 | 1 | 11 | |||
| 12 | Труба | ЭО-5221.05.23.011 | 1 | 1 | 12 | |||
| 13 | Труба | ЭО-5221.05.23.012 | 1 | 1 | 13 | |||
| 14 | Колодка | ЭО-5221.04.18.003 | 8 | 8 | 14 | |||
| 15 | Труба | ЭО-5221.05.23.004 | 1 | 1 | 15 | |||
| 16 | Труба | ЭО-5221.05.23.005 | 1 | 1 | 16 | |||
| 17 | Труба | ЭО-5221.05.23.008 | 1 | 1 | 17 |
