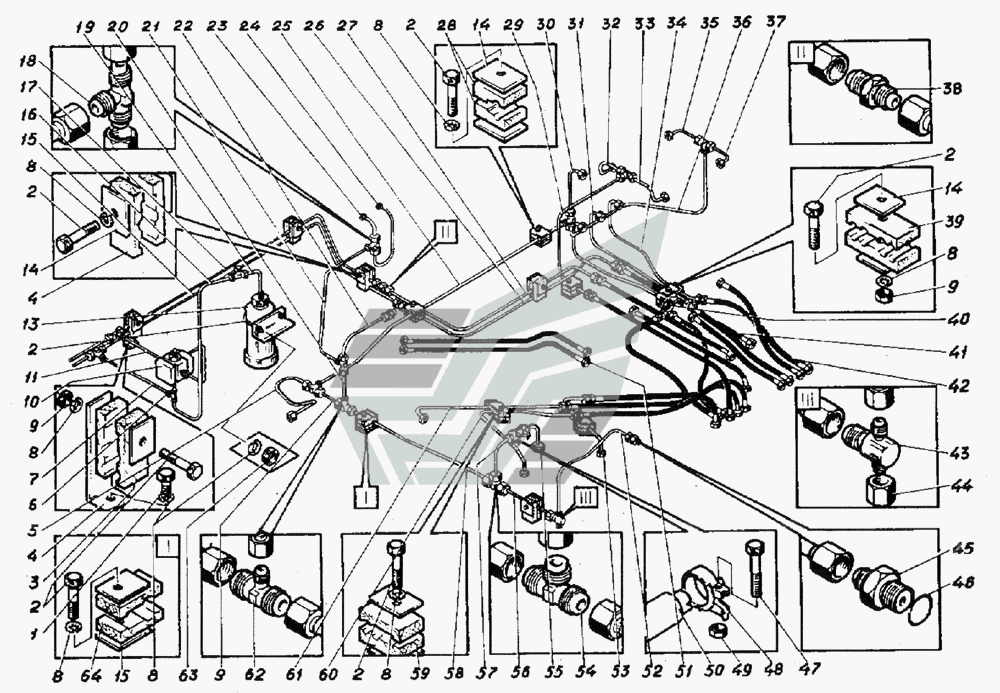

Трубопроводи управління на платформі
100%
Назва деталі
гвинт
Заводський номер
7798.10.20
Кількість на модель
2
№
1
Назва деталі
гвинт
Заводський номер
7798.10.50
Кількість на модель
10
№
2
Назва деталі
Колодка
Заводський номер
007.2.17
Кількість на модель
6
№
3
Назва деталі
Кронштейн
Заводський номер
ЭО-5221.05.24.002
Кількість на модель
2
№
4
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.062
Кількість на модель
1
№
5
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.032
Кількість на модель
1
№
6
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.029
Кількість на модель
1
№
7
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
14
№
8
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
3
№
9
Назва деталі
Встановлення реле тиску
Заводський номер
ЭО-5124.05.25.120-2
Кількість на модель
1
№
10
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.033
Кількість на модель
1
№
11
Назва деталі
Скоба
Заводський номер
ЭО-5122.05.17.003
Кількість на модель
1
№
12
Назва деталі
Пневмоакумулятор
Заводський номер
ЭО-6122А.05.20.200
Кількість на модель
1
№
13
Назва деталі
Накладка
Заводський номер
017.11.50
Кількість на модель
20
№
14
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.055
Кількість на модель
1
№
15
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.031
Кількість на модель
1
№
16
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.054
Кількість на модель
1
№
17
Назва деталі
Трійник
Заводський номер
ЭО-5221.05.25.008
Кількість на модель
7
№
18
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.047
Кількість на модель
1
№
19
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.041
Кількість на модель
1
№
20
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.034
Кількість на модель
1
№
21
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.039
Кількість на модель
1
№
22
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.035
Кількість на модель
1
№
23
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.036
Кількість на модель
1
№
24
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.048
Кількість на модель
1
№
25
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.063
Кількість на модель
1
№
26
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.064
Кількість на модель
1
№
27
Назва деталі
Колодка
Заводський номер
007.1.10
Кількість на модель
6
№
28
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.038
Кількість на модель
1
№
29
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.022
Кількість на модель
1
№
30
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.024
Кількість на модель
1
№
31
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.037
Кількість на модель
1
№
32
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.042
Кількість на модель
1
№
33
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.025
Кількість на модель
1
№
34
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.027
Кількість на модель
1
№
35
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.026
Кількість на модель
1
№
36
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.028
Кількість на модель
1
№
37
Назва деталі
Прохідник прямий
Заводський номер
ЭО-5221.05.24.001
Кількість на модель
2
№
38
Назва деталі
Колодка
Заводський номер
ЭО-5122.01.01.004
Кількість на модель
2
№
39
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.023
Кількість на модель
1
№
40
Назва деталі
Рукав високого тиску
Заводський номер
16.650
Кількість на модель
2
№
41
Назва деталі
Рукав
Заводський номер
ЭО-5221.05.23.010
Кількість на модель
7
№
42
Назва деталі
Трійник
Заводський номер
ЭО-5221.01.16.002
Кількість на модель
1
№
43
Назва деталі
Заглушка
Заводський номер
109.5.110
Кількість на модель
2
№
44
Назва деталі
Штуцер
Заводський номер
ЭО-5124.06:07.001
Кількість на модель
2
№
45
Назва деталі
Прокладка
Заводський номер
088.18
Кількість на модель
2
№
46
Назва деталі
Болт
Заводський номер
7798.6.40
Кількість на модель
2
№
47
Назва деталі
Хомут
Заводський номер
102.25
Кількість на модель
2
№
48
Назва деталі
Горіх
Заводський номер
5915.6
Кількість на модель
2
№
49
Назва деталі
Муфта
Заводський номер
ЭО-5124.05.25.083
Кількість на модель
1
№
50
Назва деталі
Рукав
Заводський номер
ЭО-5221.05.24.010
Кількість на модель
6
№
51
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.043
Кількість на модель
1
№
52
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.044
Кількість на модель
1
№
53
Назва деталі
Трійник
Заводський номер
ЭО-5221.05.25.005
Кількість на модель
1
№
54
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.057
Кількість на модель
1
№
55
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.056
Кількість на модель
1
№
56
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.058
Кількість на модель
1
№
57
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.059
Кількість на модель
1
№
58
Назва деталі
Колодка
Заводський номер
007.2.10
Кількість на модель
2
№
59
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.045
Кількість на модель
1
№
60
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.046
Кількість на модель
1
№
61
Назва деталі
Трійник
Заводський номер
ЭО-5221.05.25.006
Кількість на модель
4
№
62
Назва деталі
Труба
Заводський номер
ЭО-5221.05.24.061
Кількість на модель
1
№
63
Назва деталі
Колодка
Заводський номер
007.1.17
Кількість на модель
4
№
64
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | гвинт | 7798.10.20 | 2 | 2 | 1 | |||
| 2 | гвинт | 7798.10.50 | 10 | 10 | 2 | |||
| 3 | Колодка | 007.2.17 | 6 | 6 | 3 | |||
| 4 | Кронштейн | ЭО-5221.05.24.002 | 2 | 2 | 4 | |||
| 5 | Труба | ЭО-5221.05.24.062 | 1 | 1 | 5 | |||
| 6 | Труба | ЭО-5221.05.24.032 | 1 | 1 | 6 | |||
| 7 | Труба | ЭО-5221.05.24.029 | 1 | 1 | 7 | |||
| 8 | Шайба | 6402.10 | 14 | 14 | 8 | |||
| 9 | Горіх | 5915.10 | 3 | 3 | 9 | |||
| 10 | Встановлення реле тиску | ЭО-5124.05.25.120-2 | 1 | 1 | 10 | |||
| 11 | Труба | ЭО-5221.05.24.033 | 1 | 1 | 11 | |||
| 12 | Скоба | ЭО-5122.05.17.003 | 1 | 1 | 12 | |||
| 13 | Пневмоакумулятор | ЭО-6122А.05.20.200 | 1 | 1 | 13 | |||
| 14 | Накладка | 017.11.50 | 20 | 20 | 14 | |||
| 15 | Труба | ЭО-5221.05.24.055 | 1 | 1 | 15 | |||
| 16 | Труба | ЭО-5221.05.24.031 | 1 | 1 | 16 | |||
| 17 | Труба | ЭО-5221.05.24.054 | 1 | 1 | 17 | |||
| 18 | Трійник | ЭО-5221.05.25.008 | 7 | 7 | 18 | |||
| 19 | Труба | ЭО-5221.05.24.047 | 1 | 1 | 19 | |||
| 20 | Труба | ЭО-5221.05.24.041 | 1 | 1 | 20 | |||
| 21 | Труба | ЭО-5221.05.24.034 | 1 | 1 | 21 | |||
| 22 | Труба | ЭО-5221.05.24.039 | 1 | 1 | 22 | |||
| 23 | Труба | ЭО-5221.05.24.035 | 1 | 1 | 23 | |||
| 24 | Труба | ЭО-5221.05.24.036 | 1 | 1 | 24 | |||
| 25 | Труба | ЭО-5221.05.24.048 | 1 | 1 | 25 | |||
| 26 | Труба | ЭО-5221.05.24.063 | 1 | 1 | 26 | |||
| 27 | Труба | ЭО-5221.05.24.064 | 1 | 1 | 27 | |||
| 28 | Колодка | 007.1.10 | 6 | 6 | 28 | |||
| 29 | Труба | ЭО-5221.05.24.038 | 1 | 1 | 29 | |||
| 30 | Труба | ЭО-5221.05.24.022 | 1 | 1 | 30 | |||
| 31 | Труба | ЭО-5221.05.24.024 | 1 | 1 | 31 | |||
| 32 | Труба | ЭО-5221.05.24.037 | 1 | 1 | 32 | |||
| 33 | Труба | ЭО-5221.05.24.042 | 1 | 1 | 33 | |||
| 34 | Труба | ЭО-5221.05.24.025 | 1 | 1 | 34 | |||
| 35 | Труба | ЭО-5221.05.24.027 | 1 | 1 | 35 | |||
| 36 | Труба | ЭО-5221.05.24.026 | 1 | 1 | 36 | |||
| 37 | Труба | ЭО-5221.05.24.028 | 1 | 1 | 37 | |||
| 38 | Прохідник прямий | ЭО-5221.05.24.001 | 2 | 2 | 38 | |||
| 39 | Колодка | ЭО-5122.01.01.004 | 2 | 2 | 39 | |||
| 40 | Труба | ЭО-5221.05.24.023 | 1 | 1 | 40 | |||
| 41 | Рукав високого тиску | 16.650 | 2 | 2 | 41 | |||
| 42 | Рукав | ЭО-5221.05.23.010 | 7 | 7 | 42 | |||
| 43 | Трійник | ЭО-5221.01.16.002 | 1 | 1 | 43 | |||
| 44 | Заглушка | 109.5.110 | 2 | 2 | 44 | |||
| 45 | Штуцер | ЭО-5124.06:07.001 | 2 | 2 | 45 | |||
| 46 | Прокладка | 088.18 | 2 | 2 | 46 | |||
| 47 | Болт | 7798.6.40 | 2 | 2 | 47 | |||
| 48 | Хомут | 102.25 | 2 | 2 | 48 | |||
| 49 | Горіх | 5915.6 | 2 | 2 | 49 | |||
| 50 | Муфта | ЭО-5124.05.25.083 | 1 | 1 | 50 | |||
| 51 | Рукав | ЭО-5221.05.24.010 | 6 | 6 | 51 | |||
| 52 | Труба | ЭО-5221.05.24.043 | 1 | 1 | 52 | |||
| 53 | Труба | ЭО-5221.05.24.044 | 1 | 1 | 53 | |||
| 54 | Трійник | ЭО-5221.05.25.005 | 1 | 1 | 54 | |||
| 55 | Труба | ЭО-5221.05.24.057 | 1 | 1 | 55 | |||
| 56 | Труба | ЭО-5221.05.24.056 | 1 | 1 | 56 | |||
| 57 | Труба | ЭО-5221.05.24.058 | 1 | 1 | 57 | |||
| 58 | Труба | ЭО-5221.05.24.059 | 1 | 1 | 58 | |||
| 59 | Колодка | 007.2.10 | 2 | 2 | 59 | |||
| 60 | Труба | ЭО-5221.05.24.045 | 1 | 1 | 60 | |||
| 61 | Труба | ЭО-5221.05.24.046 | 1 | 1 | 61 | |||
| 62 | Трійник | ЭО-5221.05.25.006 | 4 | 4 | 62 | |||
| 63 | Труба | ЭО-5221.05.24.061 | 1 | 1 | 63 | |||
| 64 | Колодка | 007.1.17 | 4 | 4 | 64 |
