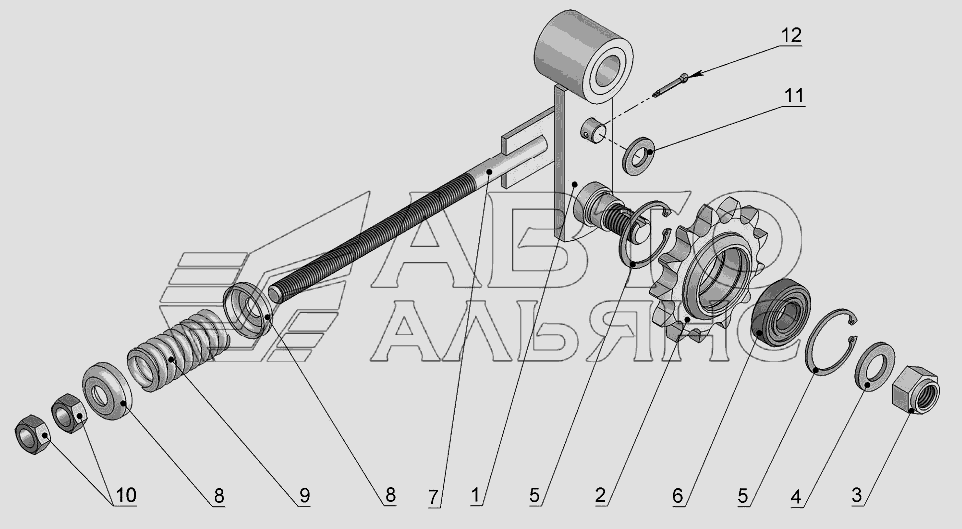

Натяжний механізм у зборі
100%
Назва деталі
Кронштейн
Заводський номер
ПРЛ-1,5.74.00.020-02
Кількість на модель
1
№
1
Назва деталі
Зірочка
Заводський номер
ГВР-420.01.602
Кількість на модель
1
№
2
Назва деталі
Гайка
Заводський номер
650-29.01.012
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
А16.02.Ст3.019
Кількість на модель
1
№
4
Назва деталі
Кільце
Заводський номер
А47
Кількість на модель
2
№
5
Назва деталі
Підшипник ГОСТ
Заводський номер
180204
Кількість на модель
1
№
6
Назва деталі
Тяга
Заводський номер
ПРЛ-1,5.75.00.000
Кількість на модель
1
№
7
Назва деталі
Тарілка
Заводський номер
ПРЛ-1,5.00.00.402-01
Кількість на модель
2
№
8
Назва деталі
Пружина
Заводський номер
ПРЛ-1,5.00.00.603
Кількість на модель
1
№
9
Назва деталі
Гайка
Заводський номер
М12-6Н.6.019
Кількість на модель
2
№
10
Назва деталі
Диск
Заводський номер
А12.02.Ст3.019
Кількість на модель
1
№
11
Назва деталі
Шплінт
Заводський номер
3,2x18.029
Кількість на модель
1
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | ПРЛ-1,5.74.00.020-02 | 1 | 1 | 1 | |||
| 2 | Зірочка | ГВР-420.01.602 | 1 | 1 | 2 | |||
| 3 | Гайка | 650-29.01.012 | 1 | 1 | 3 | |||
| 4 | Диск | А16.02.Ст3.019 | 1 | 1 | 4 | |||
| 5 | Кільце | А47 | 2 | 2 | 5 | |||
| 6 | Підшипник ГОСТ | 180204 | 1 | 1 | 6 | |||
| 7 | Тяга | ПРЛ-1,5.75.00.000 | 1 | 1 | 7 | |||
| 8 | Тарілка | ПРЛ-1,5.00.00.402-01 | 2 | 2 | 8 | |||
| 9 | Пружина | ПРЛ-1,5.00.00.603 | 1 | 1 | 9 | |||
| 10 | Гайка | М12-6Н.6.019 | 2 | 2 | 10 | |||
| 11 | Диск | А12.02.Ст3.019 | 1 | 1 | 11 | |||
| 12 | Шплінт | 3,2x18.029 | 1 | 1 | 12 |
