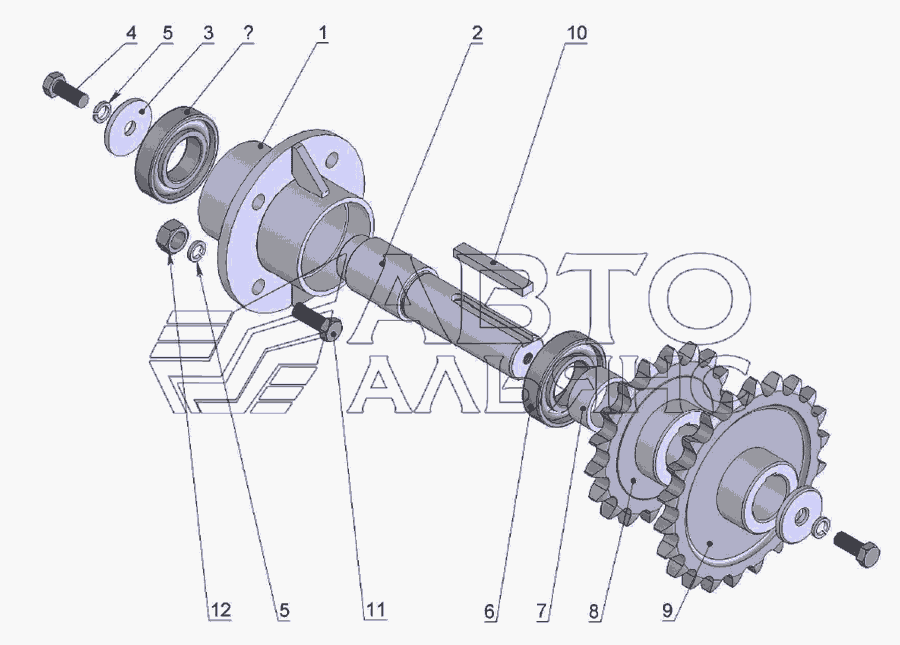

Контрпривід із зірочками
100%
Назва деталі
Корпус
Заводський номер
ПРЛ-1,5.20.01.000
Кількість на модель
1
№
1
Назва деталі
Ось
Заводський номер
ПРЛ-1,5.20.00.001
Кількість на модель
1
№
2
Назва деталі
Диск
Заводський номер
ПР07.423
Кількість на модель
1
№
3
Назва деталі
гвинт
Заводський номер
M12-6gx30.56.019
Кількість на модель
1
№
4
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
1
№
5
Назва деталі
Подшипник
Заводський номер
180208
Кількість на модель
2
№
6
Назва деталі
Втулка
Заводський номер
ПРЛ-1,5.00.00.036
Кількість на модель
1
№
7
Назва деталі
Зірочка
Заводський номер
ПРЛ-1,5.00.00.604
Кількість на модель
1
№
8
Назва деталі
Зірочка
Заводський номер
ПРЛ-1,5.69.00.000
Кількість на модель
1
№
9
Назва деталі
шпонка
Заводський номер
2-12x8x80
Кількість на модель
1
№
13
Назва деталі
гвинт
Заводський номер
M12-6gx35.56.019
Кількість на модель
4
№
14
Назва деталі
Гайка
Заводський номер
М10.6Н.019
Кількість на модель
4
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | ПРЛ-1,5.20.01.000 | 1 | 1 | 1 | |||
| 2 | Ось | ПРЛ-1,5.20.00.001 | 1 | 1 | 2 | |||
| 3 | Диск | ПР07.423 | 1 | 1 | 3 | |||
| 4 | гвинт | M12-6gx30.56.019 | 1 | 1 | 4 | |||
| 5 | Шайба ГОСТ | 12.65Г.019 | 1 | 1 | 5 | |||
| 6 | Подшипник | 180208 | 2 | 2 | 6 | |||
| 7 | Втулка | ПРЛ-1,5.00.00.036 | 1 | 1 | 7 | |||
| 8 | Зірочка | ПРЛ-1,5.00.00.604 | 1 | 1 | 8 | |||
| 9 | Зірочка | ПРЛ-1,5.69.00.000 | 1 | 1 | 9 | |||
| 13 | шпонка | 2-12x8x80 | 1 | 1 | 13 | |||
| 14 | гвинт | M12-6gx35.56.019 | 4 | 4 | 14 | |||
| 15 | Гайка | М10.6Н.019 | 4 | 4 | 15 |
