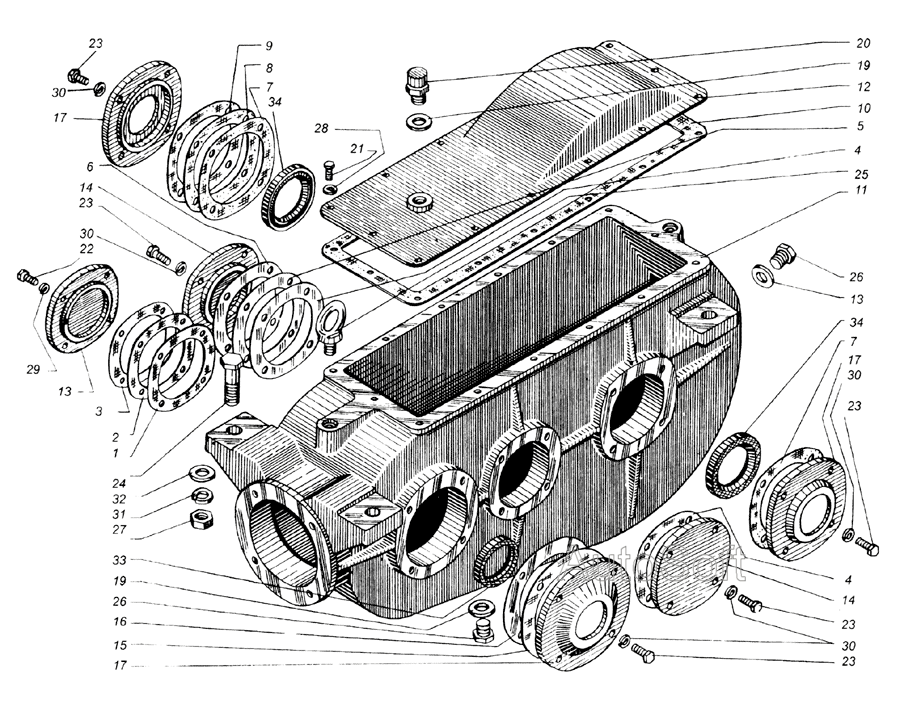

Корпус редуктора
100%
Назва деталі
Прокладка
Заводський номер
ПРТ 10.02.005
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
ПРТ 10.02.005 -01
Кількість на модель
2
№
2
Назва деталі
Прокладка
Заводський номер
ПРТ 10.02.005 -02
Кількість на модель
2
№
3
Назва деталі
Прокладка
Заводський номер
ПРТ 10.02.005 -03
Кількість на модель
2
№
4
Назва деталі
Прокладка
Заводський номер
ПРТ 10.02.005 -04
Кількість на модель
2
№
5
Назва деталі
Прокладка
Заводський номер
ПРТ 10.02.005 -05
Кількість на модель
2
№
6
Назва деталі
Прокладка
Заводський номер
ПРТ 10.02.005 -06
Кількість на модель
2
№
7
Назва деталі
Прокладка
Заводський номер
ПРТ 10.02.005 -07
Кількість на модель
2
№
8
Назва деталі
Прокладка
Заводський номер
ПРТ 10.02.005 -08
Кількість на модель
2
№
9
Назва деталі
Прокладка
Заводський номер
ПРТ 10.02.007
Кількість на модель
1
№
10
Назва деталі
Корпус
Заводський номер
ПРТ 10.02.104
Кількість на модель
1
№
11
Назва деталі
Кришка
Заводський номер
ПРТ 10.02.610
Кількість на модель
1
№
12
Назва деталі
Кришка
Заводський номер
ГН 80.13219.1
Кількість на модель
1
№
13
Назва деталі
Кришка
Заводський номер
ГН 90.13219.1
Кількість на модель
2
№
14
Назва деталі
Прокладка
Заводський номер
КОД 11.004
Кількість на модель
1
№
15
Назва деталі
Прокладка
Заводський номер
КОД 11.411
Кількість на модель
2
№
16
Назва деталі
Кришка
Заводський номер
МН100x55.13219.5
Кількість на модель
2
№
17
Назва деталі
Кришка
Заводський номер
МС110х45.13219.8
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
РФ00.00.002
Кількість на модель
2
№
19
Назва деталі
Мило
Заводський номер
РФ00.01.000
Кількість на модель
1
№
20
Назва деталі
гвинт
Заводський номер
М6х14.7796
Кількість на модель
14
№
21
Назва деталі
Болт
Заводський номер
М8х20.7796
Кількість на модель
4
№
22
Назва деталі
гвинт
Заводський номер
М10x25.7796
Кількість на модель
20
№
23
Назва деталі
гвинт
Заводський номер
М16x60.7796
Кількість на модель
4
№
24
Назва деталі
Болт обода
Заводський номер
М12.4751
Кількість на модель
2
№
25
Назва деталі
Затор
Заводський номер
М16.105-495
Кількість на модель
2
№
26
Назва деталі
Горіх
Заводський номер
М16.5915
Кількість на модель
4
№
27
Назва деталі
Шайба
Заводський номер
6.6402
Кількість на модель
14
№
28
Назва деталі
Шайба
Заводський номер
8.6402
Кількість на модель
4
№
29
Назва деталі
Шайба
Заводський номер
10.6402
Кількість на модель
20
№
30
Назва деталі
Шайба
Заводський номер
16.6402
Кількість на модель
4
№
31
Назва деталі
Диск
Заводський номер
16.11371
Кількість на модель
4
№
32
Назва деталі
Манжета (d=45, D=65, h=10)
Заводський номер
1-45x65-1.8752
Кількість на модель
1
№
33
Назва деталі
Манжета
Заводський номер
1-55x80-1.8752
Кількість на модель
2
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | ПРТ 10.02.005 | 1 | 1 | 1 | |||
| 2 | Прокладка | ПРТ 10.02.005 -01 | 2 | 2 | 2 | |||
| 3 | Прокладка | ПРТ 10.02.005 -02 | 2 | 2 | 3 | |||
| 4 | Прокладка | ПРТ 10.02.005 -03 | 2 | 2 | 4 | |||
| 5 | Прокладка | ПРТ 10.02.005 -04 | 2 | 2 | 5 | |||
| 6 | Прокладка | ПРТ 10.02.005 -05 | 2 | 2 | 6 | |||
| 7 | Прокладка | ПРТ 10.02.005 -06 | 2 | 2 | 7 | |||
| 8 | Прокладка | ПРТ 10.02.005 -07 | 2 | 2 | 8 | |||
| 9 | Прокладка | ПРТ 10.02.005 -08 | 2 | 2 | 9 | |||
| 10 | Прокладка | ПРТ 10.02.007 | 1 | 1 | 10 | |||
| 11 | Корпус | ПРТ 10.02.104 | 1 | 1 | 11 | |||
| 12 | Кришка | ПРТ 10.02.610 | 1 | 1 | 12 | |||
| 13 | Кришка | ГН 80.13219.1 | 1 | 1 | 13 | |||
| 14 | Кришка | ГН 90.13219.1 | 2 | 2 | 14 | |||
| 15 | Прокладка | КОД 11.004 | 1 | 1 | 15 | |||
| 16 | Прокладка | КОД 11.411 | 2 | 2 | 16 | |||
| 17 | Кришка | МН100x55.13219.5 | 2 | 2 | 17 | |||
| 18 | Кришка | МС110х45.13219.8 | 1 | 1 | 18 | |||
| 19 | Прокладка | РФ00.00.002 | 2 | 2 | 19 | |||
| 20 | Мило | РФ00.01.000 | 1 | 1 | 20 | |||
| 21 | гвинт | М6х14.7796 | 14 | 14 | 21 | |||
| 22 | Болт | М8х20.7796 | 4 | 4 | 22 | |||
| 23 | гвинт | М10x25.7796 | 20 | 20 | 23 | |||
| 24 | гвинт | М16x60.7796 | 4 | 4 | 24 | |||
| 25 | Болт обода | М12.4751 | 2 | 2 | 25 | |||
| 26 | Затор | М16.105-495 | 2 | 2 | 26 | |||
| 27 | Горіх | М16.5915 | 4 | 4 | 27 | |||
| 28 | Шайба | 6.6402 | 14 | 14 | 28 | |||
| 29 | Шайба | 8.6402 | 4 | 4 | 29 | |||
| 30 | Шайба | 10.6402 | 20 | 20 | 30 | |||
| 31 | Шайба | 16.6402 | 4 | 4 | 31 | |||
| 32 | Диск | 16.11371 | 4 | 4 | 32 | |||
| 33 | Манжета (d=45, D=65, h=10) | 1-45x65-1.8752 | 1 | 1 | 33 | |||
| 34 | Манжета | 1-55x80-1.8752 | 2 | 2 | 34 |
