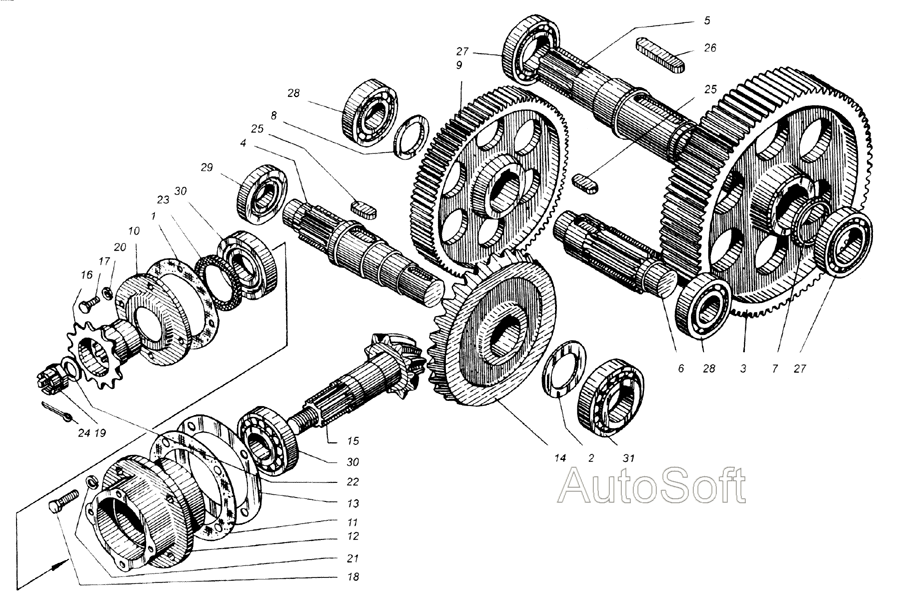

Механізм редуктора
100%
Назва деталі
Прокладка
Заводський номер
ПРТ 10.02.005 -06
Кількість на модель
1
№
1
Назва деталі
Розпірне кільце
Заводський номер
ПРТ 10.02.411
Кількість на модель
1
№
2
Назва деталі
Колесо
Заводський номер
ПРТ 10.02.652
Кількість на модель
1
№
3
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
ПРТ 10.02.653
Кількість на модель
1
№
4
Назва деталі
Вал
Заводський номер
ПРТ 10.02.662
Кількість на модель
1
№
5
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
ПРТ 10.02.665
Кількість на модель
1
№
6
Назва деталі
Кільце
Заводський номер
ПРТ 10.02.666
Кількість на модель
1
№
7
Назва деталі
Кільце
Заводський номер
ПРТ 10.02.666 -01
Кількість на модель
1
№
8
Назва деталі
Колесо
Заводський номер
ПРТ 10.02.668
Кількість на модель
1
№
9
Назва деталі
Кришка
Заводський номер
МН100x55.13219.5
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
КОД 11.005
Кількість на модель
4
№
11
Назва деталі
Склянка
Заводський номер
КОД 11. 103
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
КОД 11.405
Кількість на модель
4
№
13
Назва деталі
Конічне колесо
Заводський номер
КОД 11.602
Кількість на модель
1
№
14
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
КОД 11.605
Кількість на модель
1
№
15
Назва деталі
Напівмуфта
Заводський номер
КОД 11.606
Кількість на модель
1
№
16
Назва деталі
гвинт
Заводський номер
М10x25.7796
Кількість на модель
4
№
17
Назва деталі
гвинт
Заводський номер
М12x45.7796
Кількість на модель
4
№
18
Назва деталі
Гайка
Заводський номер
2М24х2.5918
Кількість на модель
1
№
19
Назва деталі
Шайба
Заводський номер
10.6402
Кількість на модель
4
№
20
Назва деталі
Шайба
Заводський номер
12.6402
Кількість на модель
4
№
21
Назва деталі
Диск
Заводський номер
24.11371
Кількість на модель
4
№
22
Назва деталі
Манжета
Заводський номер
1-55x80-1.8752
Кількість на модель
1
№
23
Назва деталі
Шплінт
Заводський номер
5x45.397
Кількість на модель
1
№
24
Назва деталі
шпонка
Заводський номер
18x11x50.8789
Кількість на модель
3
№
25
Назва деталі
шпонка
Заводський номер
18x11x100.8789
Кількість на модель
1
№
26
Назва деталі
Підшипник
Заводський номер
211
Кількість на модель
2
№
27
Назва деталі
Підшипник
Заводський номер
308
Кількість на модель
2
№
28
Назва деталі
Подшипник
Заводський номер
7307
Кількість на модель
1
№
29
Назва деталі
Подшипник
Заводський номер
7309Н
Кількість на модель
2
№
30
Назва деталі
Подшипник
Заводський номер
7310Н
Кількість на модель
1
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | ПРТ 10.02.005 -06 | 1 | 1 | 1 | |||
| 2 | Розпірне кільце | ПРТ 10.02.411 | 1 | 1 | 2 | |||
| 3 | Колесо | ПРТ 10.02.652 | 1 | 1 | 3 | |||
| 4 | Вал-шестерня __NT__0__ | ПРТ 10.02.653 | 1 | 1 | 4 | |||
| 5 | Вал | ПРТ 10.02.662 | 1 | 1 | 5 | |||
| 6 | Вал-шестерня __NT__0__ | ПРТ 10.02.665 | 1 | 1 | 6 | |||
| 7 | Кільце | ПРТ 10.02.666 | 1 | 1 | 7 | |||
| 8 | Кільце | ПРТ 10.02.666 -01 | 1 | 1 | 8 | |||
| 9 | Колесо | ПРТ 10.02.668 | 1 | 1 | 9 | |||
| 10 | Кришка | МН100x55.13219.5 | 1 | 1 | 10 | |||
| 11 | Прокладка | КОД 11.005 | 4 | 4 | 11 | |||
| 12 | Склянка | КОД 11. 103 | 1 | 1 | 12 | |||
| 13 | Прокладка | КОД 11.405 | 4 | 4 | 13 | |||
| 14 | Конічне колесо | КОД 11.602 | 1 | 1 | 14 | |||
| 15 | Вал-шестерня __NT__0__ | КОД 11.605 | 1 | 1 | 15 | |||
| 16 | Напівмуфта | КОД 11.606 | 1 | 1 | 16 | |||
| 17 | гвинт | М10x25.7796 | 4 | 4 | 17 | |||
| 18 | гвинт | М12x45.7796 | 4 | 4 | 18 | |||
| 19 | Гайка | 2М24х2.5918 | 1 | 1 | 19 | |||
| 20 | Шайба | 10.6402 | 4 | 4 | 20 | |||
| 21 | Шайба | 12.6402 | 4 | 4 | 21 | |||
| 22 | Диск | 24.11371 | 4 | 4 | 22 | |||
| 23 | Манжета | 1-55x80-1.8752 | 1 | 1 | 23 | |||
| 24 | Шплінт | 5x45.397 | 1 | 1 | 24 | |||
| 25 | шпонка | 18x11x50.8789 | 3 | 3 | 25 | |||
| 26 | шпонка | 18x11x100.8789 | 1 | 1 | 26 | |||
| 27 | Підшипник | 211 | 2 | 2 | 27 | |||
| 28 | Підшипник | 308 | 2 | 2 | 28 | |||
| 29 | Подшипник | 7307 | 1 | 1 | 29 | |||
| 30 | Подшипник | 7309Н | 2 | 2 | 30 | |||
| 31 | Подшипник | 7310Н | 1 | 1 | 31 |
