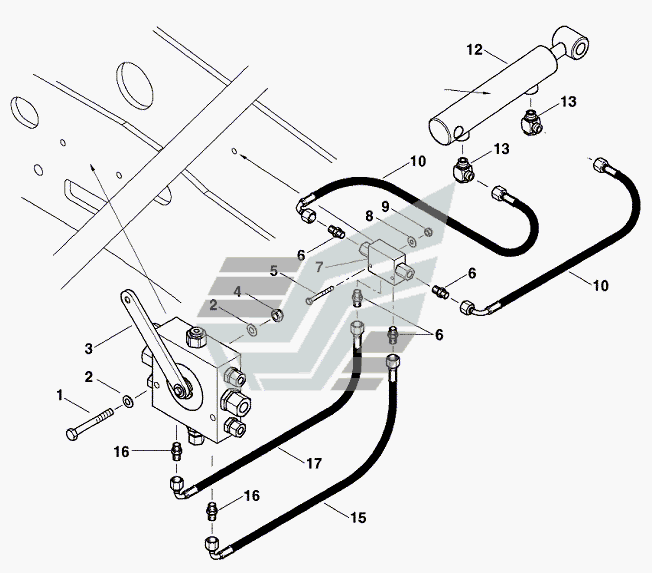

Механізм приводу дозатора
100%
Назва деталі
Прокладка
Заводський номер
G3/8 М3
Кількість на модель
№
Назва деталі
Болт ГОСТ 7795-70
Заводський номер
М10-6gx90.58.019
Кількість на модель
2
№
1
Назва деталі
Шайба
Заводський номер
А10.01.08кп.019
Кількість на модель
2
№
2
Назва деталі
Чотириходовий кульовий кран
Заводський номер
4KH-g3/8-18L 1091231x-06
Кількість на модель
1
№
3
Назва деталі
Гайка ГОСТ
Заводський номер
М10-6Н.5.019
Кількість на модель
2
№
4
Назва деталі
Болт M5-6gx50.88.019
Заводський номер
М5-6gx50.88.019
Кількість на модель
2
№
5
Назва деталі
Перехідник
Заводський номер
ОТИБ.731173.014-01
Кількість на модель
4
№
6
Назва деталі
Гідрозамок
Заводський номер
ARDPNU6
Кількість на модель
1
№
7
Назва деталі
Шайба
Заводський номер
А5.01.08кп.019
Кількість на модель
2
№
8
Назва деталі
Гайка М5-6Н.8.019
Заводський номер
М5-6Н.8.019
Кількість на модель
2
№
9
Назва деталі
Рукав
Заводський номер
РВД 6-2SN М18х15,3.3200.0-90
Кількість на модель
2
№
10
Назва деталі
Гідроциліндр НС50/40х20-140-285
Заводський номер
НС50/40х20-140-285
Кількість на модель
1
№
12
Назва деталі
З'єднання банджо RSWD 10SR-WD
Заводський номер
RSWD 10SR-WD
Кількість на модель
2
№
13
Назва деталі
Рукав
Заводський номер
РВД 6-2SN М18х15,3.3550.0-90
Кількість на модель
1
№
15
Назва деталі
Перехідник
Заводський номер
ОТИБ.731173.014
Кількість на модель
2
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Прокладка | G3/8 М3 | |||||||
| 1 | Болт ГОСТ 7795-70 | М10-6gx90.58.019 | 2 | 2 | 1 | |||
| 2 | Шайба | А10.01.08кп.019 | 2 | 2 | 2 | |||
| 3 | Чотириходовий кульовий кран | 4KH-g3/8-18L 1091231x-06 | 1 | 1 | 3 | |||
| 4 | Гайка ГОСТ | М10-6Н.5.019 | 2 | 2 | 4 | |||
| 5 | Болт M5-6gx50.88.019 | М5-6gx50.88.019 | 2 | 2 | 5 | |||
| 6 | Перехідник | ОТИБ.731173.014-01 | 4 | 4 | 6 | |||
| 7 | Гідрозамок | ARDPNU6 | 1 | 1 | 7 | |||
| 8 | Шайба | А5.01.08кп.019 | 2 | 2 | 8 | |||
| 9 | Гайка М5-6Н.8.019 | М5-6Н.8.019 | 2 | 2 | 9 | |||
| 10 | Рукав | РВД 6-2SN М18х15,3.3200.0-90 | 2 | 2 | 10 | |||
| 12 | Гідроциліндр НС50/40х20-140-285 | НС50/40х20-140-285 | 1 | 1 | 12 | |||
| 13 | З'єднання банджо RSWD 10SR-WD | RSWD 10SR-WD | 2 | 2 | 13 | |||
| 15 | Рукав | РВД 6-2SN М18х15,3.3550.0-90 | 1 | 1 | 15 | |||
| 16 | Перехідник | ОТИБ.731173.014 | 2 | 2 | 16 |
