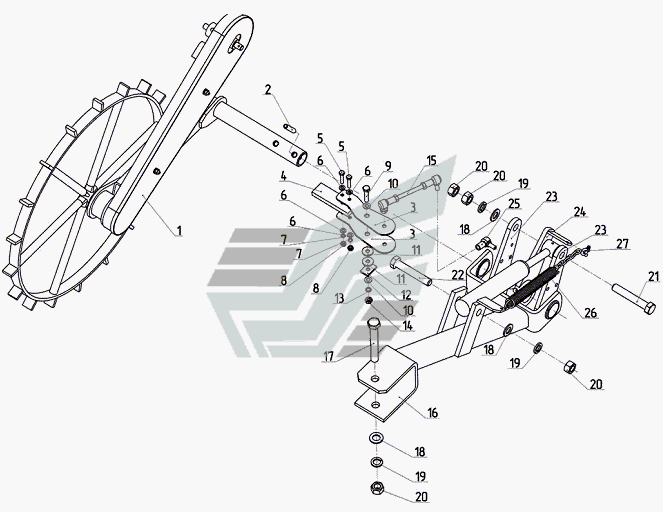

Механізм приводу дозатора
100%
Назва деталі
Привід дозатора
Заводський номер
ОТИБ.3033000.005
Кількість на модель
1
№
1
Назва деталі
Штифт А12х60.60С2
Заводський номер
А12х60.60С2
Кількість на модель
1
№
2
Назва деталі
Пластина
Заводський номер
ОТИБ.745352.078
Кількість на модель
2
№
3
Назва деталі
Пластина
Заводський номер
ОТИБ.741134.274
Кількість на модель
1
№
4
Назва деталі
Болт M8-6gx40.58.019
Заводський номер
М8-6gx40.58.019
Кількість на модель
2
№
5
Назва деталі
Шайба
Заводський номер
А8.01.08кп.019
Кількість на модель
4
№
6
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
2
№
7
Назва деталі
Нат М.Н.
Заводський номер
М8-6Н.5.019
Кількість на модель
2
№
8
Назва деталі
гвинт
Заводський номер
М10-6gx50.58.019
Кількість на модель
1
№
9
Назва деталі
Шайба
Заводський номер
А10.01.08кп.019
Кількість на модель
2
№
10
Назва деталі
Диск
Заводський номер
ОТИБ.711141.115
Кількість на модель
2
№
11
Назва деталі
Пластина
Заводський номер
ОТИБ.741124.803
Кількість на модель
1
№
12
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.019
Кількість на модель
1
№
13
Назва деталі
Гайка ГОСТ
Заводський номер
М10-6Н.5.019
Кількість на модель
1
№
14
Назва деталі
Тяга
Заводський номер
ОТИБ.304113.003
Кількість на модель
1
№
15
Назва деталі
Кронштейн
Заводський номер
ОТИБ.301568.079
Кількість на модель
1
№
16
Назва деталі
Болт M20-6gx150.58.019
Заводський номер
М20-6gx150.58.019
Кількість на модель
1
№
17
Назва деталі
Диск
Заводський номер
А20.01.08кп.019
Кількість на модель
3
№
18
Назва деталі
Диск
Заводський номер
20.65Г.019
Кількість на модель
3
№
19
Назва деталі
Нат М.Н.
Заводський номер
М20-6Н.5.019
Кількість на модель
4
№
20
Назва деталі
Болт M20-6gx120.58.019
Заводський номер
М20-6gx120.58.019
Кількість на модель
1
№
21
Назва деталі
Болт M20-6gx115.58.019
Заводський номер
М20-6gx115.58.019
Кількість на модель
1
№
22
Назва деталі
Пластина
Заводський номер
ОТИБ.741354.037
Кількість на модель
2
№
23
Назва деталі
Важіль
Заводський номер
ОТИБ.301524.100
Кількість на модель
1
№
24
Назва деталі
Кульова опора
Заводський номер
ОТИБ.714711.004
Кількість на модель
1
№
25
Назва деталі
Пружина
Заводський номер
ОТИБ.753512.049
Кількість на модель
1
№
26
Назва деталі
Скоба
Заводський номер
АС661152
Кількість на модель
1
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Привід дозатора | ОТИБ.3033000.005 | 1 | 1 | 1 | |||
| 2 | Штифт А12х60.60С2 | А12х60.60С2 | 1 | 1 | 2 | |||
| 3 | Пластина | ОТИБ.745352.078 | 2 | 2 | 3 | |||
| 4 | Пластина | ОТИБ.741134.274 | 1 | 1 | 4 | |||
| 5 | Болт M8-6gx40.58.019 | М8-6gx40.58.019 | 2 | 2 | 5 | |||
| 6 | Шайба | А8.01.08кп.019 | 4 | 4 | 6 | |||
| 7 | Пружинна шайба | 8.65Г.019 | 2 | 2 | 7 | |||
| 8 | Нат М.Н. | М8-6Н.5.019 | 2 | 2 | 8 | |||
| 9 | гвинт | М10-6gx50.58.019 | 1 | 1 | 9 | |||
| 10 | Шайба | А10.01.08кп.019 | 2 | 2 | 10 | |||
| 11 | Диск | ОТИБ.711141.115 | 2 | 2 | 11 | |||
| 12 | Пластина | ОТИБ.741124.803 | 1 | 1 | 12 | |||
| 13 | Шайба ГОСТ | 10.65Г.019 | 1 | 1 | 13 | |||
| 14 | Гайка ГОСТ | М10-6Н.5.019 | 1 | 1 | 14 | |||
| 15 | Тяга | ОТИБ.304113.003 | 1 | 1 | 15 | |||
| 16 | Кронштейн | ОТИБ.301568.079 | 1 | 1 | 16 | |||
| 17 | Болт M20-6gx150.58.019 | М20-6gx150.58.019 | 1 | 1 | 17 | |||
| 18 | Диск | А20.01.08кп.019 | 3 | 3 | 18 | |||
| 19 | Диск | 20.65Г.019 | 3 | 3 | 19 | |||
| 20 | Нат М.Н. | М20-6Н.5.019 | 4 | 4 | 20 | |||
| 21 | Болт M20-6gx120.58.019 | М20-6gx120.58.019 | 1 | 1 | 21 | |||
| 22 | Болт M20-6gx115.58.019 | М20-6gx115.58.019 | 1 | 1 | 22 | |||
| 23 | Пластина | ОТИБ.741354.037 | 2 | 2 | 23 | |||
| 24 | Важіль | ОТИБ.301524.100 | 1 | 1 | 24 | |||
| 25 | Кульова опора | ОТИБ.714711.004 | 1 | 1 | 25 | |||
| 26 | Пружина | ОТИБ.753512.049 | 1 | 1 | 26 | |||
| 27 | Скоба | АС661152 | 1 | 1 | 27 |
