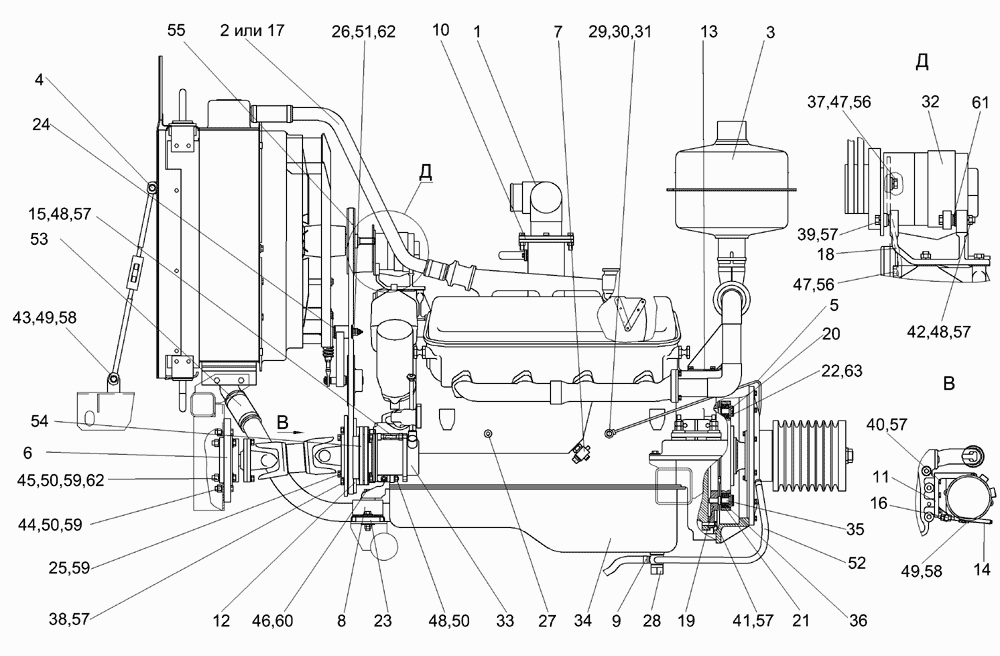

Встановлення двигуна ЯМЗ-238АК-1-10 КГС 0116000 (вид справа)
100%
Назва деталі
Встановлення дизельного двигуна ЯМЗ-238АК-1-10
Заводський номер
КГС 0116000
Кількість на модель
1
№
Назва деталі
Повітряний колектор
Заводський номер
КГС 0116160
Кількість на модель
1
№
1
Назва деталі
Труба__NT__0__
Заводський номер
КГС 0116210
Кількість на модель
1
№
2
Назва деталі
Глушник
Заводський номер
КИЛ 0116630-01
Кількість на модель
1
№
3
Назва деталі
Розтяжка
Заводський номер
КИЛ-1-0116330
Кількість на модель
1
№
4
Назва деталі
Нафтопровід
Заводський номер
КИЛ-1-0116340
Кількість на модель
1
№
5
Назва деталі
Корпус
Заводський номер
КИС 0116440
Кількість на модель
1
№
6
Назва деталі
Кран
Заводський номер
КИС 0106830
Кількість на модель
2
№
7
Назва деталі
Амортизатор
Заводський номер
УЭС 0121010
Кількість на модель
2
№
8
Назва деталі
Стяжний хомут
Заводський номер
А.23.02.260
Кількість на модель
2
№
9
Назва деталі
Прокладка
Заводський номер
КГС 0116002
Кількість на модель
1
№
10
Назва деталі
Кронштейн
Заводський номер
КГС 0116101
Кількість на модель
1
№
11
Назва деталі
Шків
Заводський номер
КГС 0116102
Кількість на модель
1
№
12
Назва деталі
Регулювальна пластина
Заводський номер
КГС 0116461
Кількість на модель
4
№
13
Назва деталі
Гвинт
Заводський номер
КГС 0116601
Кількість на модель
1
№
14
Назва деталі
Шпилька
Заводський номер
КГС 0116602
Кількість на модель
1
№
15
Назва деталі
Опора
Заводський номер
КГС 0116607
Кількість на модель
2
№
16
Назва деталі
Труба__NT__0__
Заводський номер
КГС 0116809-01
Кількість на модель
1
№
17
Назва деталі
Тяга
Заводський номер
КИЛ-1-0116416
Кількість на модель
1
№
18
Назва деталі
Диск
Заводський номер
КИЛ-1-0116601
Кількість на модель
1
№
19
Назва деталі
Диск
Заводський номер
КИЛ 0116416
Кількість на модель
16
№
20
Назва деталі
Диск
Заводський номер
КИЛ 0116416-01
Кількість на модель
16
№
21
Назва деталі
Гайка
Заводський номер
КИЛ 0116628
Кількість на модель
16
№
22
Назва деталі
Пластина
Заводський номер
КИЛ 0121501
Кількість на модель
2
№
23
Назва деталі
Регулювальна шайба
Заводський номер
КИС 0105438
Кількість на модель
1
№
24
Назва деталі
гвинт
Заводський номер
КИС 0106636
Кількість на модель
4
№
25
Назва деталі
Диск
Заводський номер
КСН 0114402
Кількість на модель
1
№
26
Назва деталі
Штуцер
Заводський номер
УЭС-6-0400614
Кількість на модель
1
№
27
Назва деталі
Штуцер
Заводський номер
УЭС-6-0400621
Кількість на модель
1
№
28
Назва деталі
Диск
Заводський номер
УЭС-7-0400002
Кількість на модель
2
№
29
Назва деталі
Штуцер
Заводський номер
УЭС-7-0400604А
Кількість на модель
1
№
30
Назва деталі
Болт поворотного угольника
Заводський номер
УЭС-7-0400606А
Кількість на модель
1
№
31
Назва деталі
Генератор
Заводський номер
Г991.3701-1
Кількість на модель
1
№
32
Назва деталі
Компресор
Заводський номер
Н13-002-220
Кількість на модель
1
№
33
Назва деталі
Двигун
Заводський номер
ЯМЗ-238АК-1
Кількість на модель
1
№
34
Назва деталі
Палець
Заводський номер
260.4-1005125
Кількість на модель
16
№
35
Назва деталі
Амортизатор
Заводський номер
109240
Кількість на модель
16
№
36
Назва деталі
Болт M8-6e20-7796
Заводський номер
Болт М8-6ех20-7796
Кількість на модель
3
№
37
Назва деталі
Болт M10-6e30-7796
Заводський номер
Болт М10-6ех30-7796
Кількість на модель
6
№
38
Назва деталі
Болт M10-6e35-7796
Заводський номер
Болт М10-6ех35-7796
Кількість на модель
13
№
39
Назва деталі
Болт M10-6e40-7796
Заводський номер
Болт М10-6ех40-7796
Кількість на модель
6
№
40
Назва деталі
Болт M10-6e60-7796
Заводський номер
Болт М10-6ех60-7796
Кількість на модель
2
№
42
Назва деталі
Болт M12-6e25-7796
Заводський номер
Болт М12-6ех25-7796
Кількість на модель
2
№
43
Назва деталі
Болт M14-6e45-7796
Заводський номер
Болт М14-6ех45-7796
Кількість на модель
2
№
44
Назва деталі
Болт M14-6e70-7796
Заводський номер
Болт М14-6ех70-7796
Кількість на модель
4
№
45
Назва деталі
Болт M16-6e55-7796
Заводський номер
Болт М16-6ех55-7796
Кількість на модель
2
№
46
Назва деталі
Гайка М8-6G-5915
Заводський номер
Гайка М8-6G-5915
Кількість на модель
9
№
47
Назва деталі
Гайка М10-6G-5915
Заводський номер
Гайка М10-6G-5915
Кількість на модель
12
№
48
Назва деталі
Гайка М12-6G-5915
Заводський номер
Гайка М12-6G-5915
Кількість на модель
12
№
49
Назва деталі
Гайка М14-6G-5915
Заводський номер
Гайка М14-6G-5915
Кількість на модель
16
№
50
Назва деталі
Маслянка
Заводський номер
Масленка 1.1-19853
Кількість на модель
1
№
51
Назва деталі
Рукав 14х23-1,6-10362 (L=1000 мм)
Заводський номер
Рукав 14х23-1,6-10362 (L=1000 мм)
Кількість на модель
1
№
52
Назва деталі
Рукав 60х73-0,49-10362 (L=110 мм)
Заводський номер
Рукав 60х73-0,49-10362 (L=110 мм)
Кількість на модель
2
№
53
Назва деталі
Ремінь 2 кл. I-11х10-1180-5813
Заводський номер
Ремень 2 кл.I-11х10-1180-5813
Кількість на модель
2
№
54
Назва деталі
Ремінь УБ-2240
Заводський номер
Ремень УБ-2240
Кількість на модель
1
№
55
Назва деталі
Диск 8t 65G-6402
Заводський номер
Шайба 8Т 65Г-6402
Кількість на модель
9
№
56
Назва деталі
Диск 10t 65G-6402
Заводський номер
Шайба 10Т 65Г-6402
Кількість на модель
52
№
57
Назва деталі
Диск 12t 65G-6402
Заводський номер
Шайба 12Т 65Г-6402
Кількість на модель
24
№
58
Назва деталі
Диск 14t 65G-6402
Заводський номер
Шайба 14Т 65Г-6402
Кількість на модель
16
№
59
Назва деталі
Диск 16t 65G-6402
Заводський номер
Шайба 16Т 65Г-6402
Кількість на модель
2
№
60
Назва деталі
Диск C.10.01-11371
Заводський номер
Шайба C.10.01-11371
Кількість на модель
8
№
61
Назва деталі
Диск C.14.01-11371
Заводський номер
Шайба C.14.01-11371
Кількість на модель
4
№
62
Назва деталі
Шплінт 4х25-397
Заводський номер
Шплинт 4х25-397
Кількість на модель
16
№
63
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення дизельного двигуна ЯМЗ-238АК-1-10 | КГС 0116000 | 1 | 1 | |||||
| 1 | Повітряний колектор | КГС 0116160 | 1 | 1 | 1 | |||
| 2 | Труба__NT__0__ | КГС 0116210 | 1 | 1 | 2 | |||
| 3 | Глушник | КИЛ 0116630-01 | 1 | 1 | 3 | |||
| 4 | Розтяжка | КИЛ-1-0116330 | 1 | 1 | 4 | |||
| 5 | Нафтопровід | КИЛ-1-0116340 | 1 | 1 | 5 | |||
| 6 | Корпус | КИС 0116440 | 1 | 1 | 6 | |||
| 7 | Кран | КИС 0106830 | 2 | 2 | 7 | |||
| 8 | Амортизатор | УЭС 0121010 | 2 | 2 | 8 | |||
| 9 | Стяжний хомут | А.23.02.260 | 2 | 2 | 9 | |||
| 10 | Прокладка | КГС 0116002 | 1 | 1 | 10 | |||
| 11 | Кронштейн | КГС 0116101 | 1 | 1 | 11 | |||
| 12 | Шків | КГС 0116102 | 1 | 1 | 12 | |||
| 13 | Регулювальна пластина | КГС 0116461 | 4 | 4 | 13 | |||
| 14 | Гвинт | КГС 0116601 | 1 | 1 | 14 | |||
| 15 | Шпилька | КГС 0116602 | 1 | 1 | 15 | |||
| 16 | Опора | КГС 0116607 | 2 | 2 | 16 | |||
| 17 | Труба__NT__0__ | КГС 0116809-01 | 1 | 1 | 17 | |||
| 18 | Тяга | КИЛ-1-0116416 | 1 | 1 | 18 | |||
| 19 | Диск | КИЛ-1-0116601 | 1 | 1 | 19 | |||
| 20 | Диск | КИЛ 0116416 | 16 | 16 | 20 | |||
| 21 | Диск | КИЛ 0116416-01 | 16 | 16 | 21 | |||
| 22 | Гайка | КИЛ 0116628 | 16 | 16 | 22 | |||
| 23 | Пластина | КИЛ 0121501 | 2 | 2 | 23 | |||
| 24 | Регулювальна шайба | КИС 0105438 | 1 | 1 | 24 | |||
| 25 | гвинт | КИС 0106636 | 4 | 4 | 25 | |||
| 26 | Диск | КСН 0114402 | 1 | 1 | 26 | |||
| 27 | Штуцер | УЭС-6-0400614 | 1 | 1 | 27 | |||
| 28 | Штуцер | УЭС-6-0400621 | 1 | 1 | 28 | |||
| 29 | Диск | УЭС-7-0400002 | 2 | 2 | 29 | |||
| 30 | Штуцер | УЭС-7-0400604А | 1 | 1 | 30 | |||
| 31 | Болт поворотного угольника | УЭС-7-0400606А | 1 | 1 | 31 | |||
| 32 | Генератор | Г991.3701-1 | 1 | 1 | 32 | |||
| 33 | Компресор | Н13-002-220 | 1 | 1 | 33 | |||
| 34 | Двигун | ЯМЗ-238АК-1 | 1 | 1 | 34 | |||
| 35 | Палець | 260.4-1005125 | 16 | 16 | 35 | |||
| 36 | Амортизатор | 109240 | 16 | 16 | 36 | |||
| 37 | Болт M8-6e20-7796 | Болт М8-6ех20-7796 | 3 | 3 | 37 | |||
| 38 | Болт M10-6e30-7796 | Болт М10-6ех30-7796 | 6 | 6 | 38 | |||
| 39 | Болт M10-6e35-7796 | Болт М10-6ех35-7796 | 13 | 13 | 39 | |||
| 40 | Болт M10-6e40-7796 | Болт М10-6ех40-7796 | 6 | 6 | 40 | |||
| 42 | Болт M10-6e60-7796 | Болт М10-6ех60-7796 | 2 | 2 | 42 | |||
| 43 | Болт M12-6e25-7796 | Болт М12-6ех25-7796 | 2 | 2 | 43 | |||
| 44 | Болт M14-6e45-7796 | Болт М14-6ех45-7796 | 2 | 2 | 44 | |||
| 45 | Болт M14-6e70-7796 | Болт М14-6ех70-7796 | 4 | 4 | 45 | |||
| 46 | Болт M16-6e55-7796 | Болт М16-6ех55-7796 | 2 | 2 | 46 | |||
| 47 | Гайка М8-6G-5915 | Гайка М8-6G-5915 | 9 | 9 | 47 | |||
| 48 | Гайка М10-6G-5915 | Гайка М10-6G-5915 | 12 | 12 | 48 | |||
| 49 | Гайка М12-6G-5915 | Гайка М12-6G-5915 | 12 | 12 | 49 | |||
| 50 | Гайка М14-6G-5915 | Гайка М14-6G-5915 | 16 | 16 | 50 | |||
| 51 | Маслянка | Масленка 1.1-19853 | 1 | 1 | 51 | |||
| 52 | Рукав 14х23-1,6-10362 (L=1000 мм) | Рукав 14х23-1,6-10362 (L=1000 мм) | 1 | 1 | 52 | |||
| 53 | Рукав 60х73-0,49-10362 (L=110 мм) | Рукав 60х73-0,49-10362 (L=110 мм) | 2 | 2 | 53 | |||
| 54 | Ремінь 2 кл. I-11х10-1180-5813 | Ремень 2 кл.I-11х10-1180-5813 | 2 | 2 | 54 | |||
| 55 | Ремінь УБ-2240 | Ремень УБ-2240 | 1 | 1 | 55 | |||
| 56 | Диск 8t 65G-6402 | Шайба 8Т 65Г-6402 | 9 | 9 | 56 | |||
| 57 | Диск 10t 65G-6402 | Шайба 10Т 65Г-6402 | 52 | 52 | 57 | |||
| 58 | Диск 12t 65G-6402 | Шайба 12Т 65Г-6402 | 24 | 24 | 58 | |||
| 59 | Диск 14t 65G-6402 | Шайба 14Т 65Г-6402 | 16 | 16 | 59 | |||
| 60 | Диск 16t 65G-6402 | Шайба 16Т 65Г-6402 | 2 | 2 | 60 | |||
| 61 | Диск C.10.01-11371 | Шайба C.10.01-11371 | 8 | 8 | 61 | |||
| 62 | Диск C.14.01-11371 | Шайба C.14.01-11371 | 4 | 4 | 62 | |||
| 63 | Шплінт 4х25-397 | Шплинт 4х25-397 | 16 | 16 | 63 |
