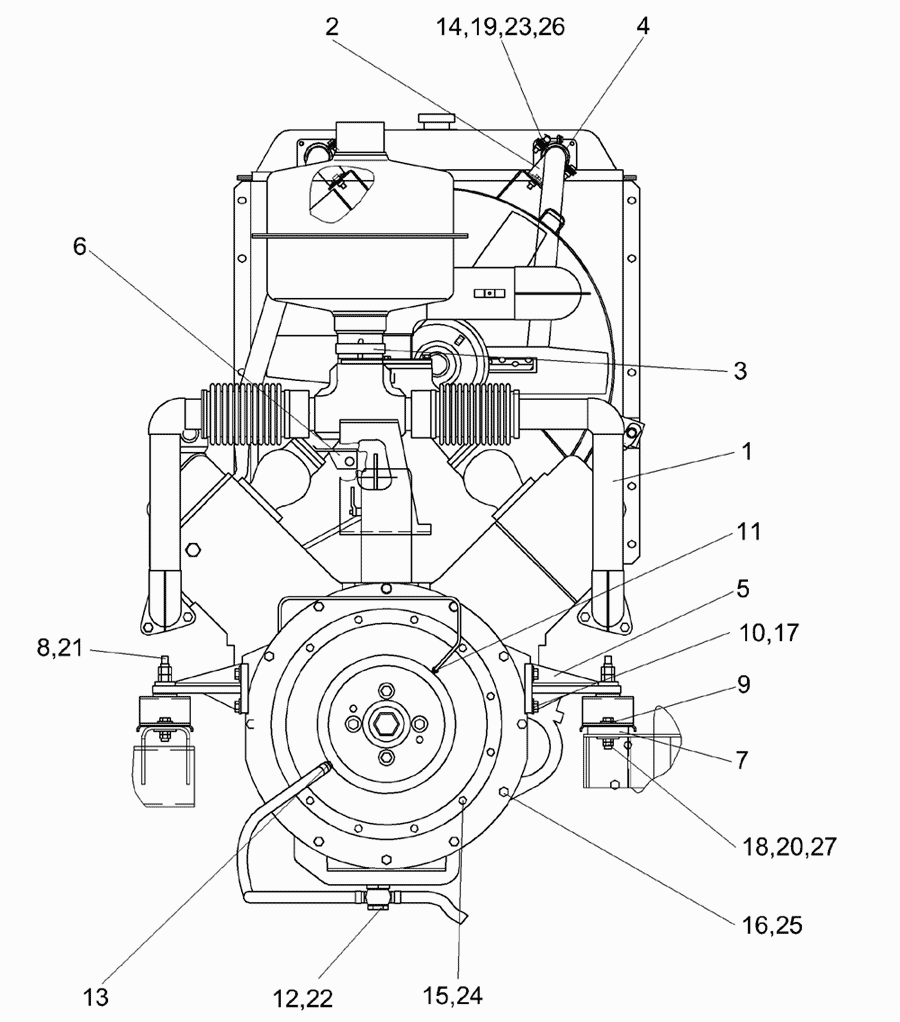

Установка двигуна ЯМЗ-238АК-1-10 КГС 0116000 (вид спереду)
100%
Назва деталі
Встановлення дизельного двигуна ЯМЗ-238АК-1-10
Заводський номер
КГС 0116000
Кількість на модель
1
№
Назва деталі
Випускна труба
Заводський номер
КГС 0116030
Кількість на модель
1
№
1
Назва деталі
Хомут
Заводський номер
КГС 0116290
Кількість на модель
1
№
2
Назва деталі
Хомут
Заводський номер
260.1205130
Кількість на модель
1
№
3
Назва деталі
Хомут
Заводський номер
КГС 0116413
Кількість на модель
2
№
4
Назва деталі
Кронштейн
Заводський номер
КИЛ-1-0116201
Кількість на модель
2
№
5
Назва деталі
Кронштейн
Заводський номер
КИЛ-1-0116413
Кількість на модель
1
№
6
Назва деталі
Проставка
Заводський номер
КИЛ-1-0116507
Кількість на модель
1
№
7
Назва деталі
Шпилька
Заводський номер
КИЛ 0116635
Кількість на модель
4
№
8
Назва деталі
Диск
Заводський номер
УЭС 0000493
Кількість на модель
8
№
9
Назва деталі
Диск
Заводський номер
УЭС 0400405
Кількість на модель
8
№
10
Назва деталі
Штуцер
Заводський номер
УЭС-3-0400653
Кількість на модель
1
№
11
Назва деталі
Штуцер
Заводський номер
УЭС-6-0400621
Кількість на модель
1
№
12
Назва деталі
Штуцер
Заводський номер
УЭС-7-0400694
Кількість на модель
1
№
13
Назва деталі
Болт M8-6e25-7796
Заводський номер
Болт М8-6ех25-7796
Кількість на модель
8
№
14
Назва деталі
Болт M10-6e35-7796
Заводський номер
Болт М10-6ех35-7796
Кількість на модель
13
№
15
Назва деталі
Болт M12-6e35-7796
Заводський номер
Болт М12-6ех35-7796
Кількість на модель
16
№
16
Назва деталі
Болт M14-6e40-7796
Заводський номер
Болт М14-6ех40-7796
Кількість на модель
8
№
17
Назва деталі
Болт M14-6e60-7796
Заводський номер
Болт М14-6ех60-7796
Кількість на модель
8
№
18
Назва деталі
Гайка М8-6G-5915
Заводський номер
Гайка М8-6G-5915
Кількість на модель
9
№
19
Назва деталі
Гайка М14-6G-5915
Заводський номер
Гайка М14-6G-5915
Кількість на модель
16
№
20
Назва деталі
Гайка М16-6G-5915
Заводський номер
Гайка М16-6G-5915
Кількість на модель
8
№
21
Назва деталі
Прокладка 24 АДО023358
Заводський номер
Прокладка 24 АДО023358
Кількість на модель
2
№
22
Назва деталі
Диск 8t 65G-6402
Заводський номер
Шайба 8Т 65Г-6402
Кількість на модель
9
№
23
Назва деталі
Диск 10t 65G-6402
Заводський номер
Шайба 10Т 65Г-6402
Кількість на модель
52
№
24
Назва деталі
Диск 12t 65G-6402
Заводський номер
Шайба 12Т 65Г-6402
Кількість на модель
24
№
25
Назва деталі
Диск A8.01-6958
Заводський номер
Шайба А 8.01-6958
Кількість на модель
20
№
26
Назва деталі
Диск A14.01-6958
Заводський номер
Шайба А 14.01-6958
Кількість на модель
8
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення дизельного двигуна ЯМЗ-238АК-1-10 | КГС 0116000 | 1 | 1 | |||||
| 1 | Випускна труба | КГС 0116030 | 1 | 1 | 1 | |||
| 2 | Хомут | КГС 0116290 | 1 | 1 | 2 | |||
| 3 | Хомут | 260.1205130 | 1 | 1 | 3 | |||
| 4 | Хомут | КГС 0116413 | 2 | 2 | 4 | |||
| 5 | Кронштейн | КИЛ-1-0116201 | 2 | 2 | 5 | |||
| 6 | Кронштейн | КИЛ-1-0116413 | 1 | 1 | 6 | |||
| 7 | Проставка | КИЛ-1-0116507 | 1 | 1 | 7 | |||
| 8 | Шпилька | КИЛ 0116635 | 4 | 4 | 8 | |||
| 9 | Диск | УЭС 0000493 | 8 | 8 | 9 | |||
| 10 | Диск | УЭС 0400405 | 8 | 8 | 10 | |||
| 11 | Штуцер | УЭС-3-0400653 | 1 | 1 | 11 | |||
| 12 | Штуцер | УЭС-6-0400621 | 1 | 1 | 12 | |||
| 13 | Штуцер | УЭС-7-0400694 | 1 | 1 | 13 | |||
| 14 | Болт M8-6e25-7796 | Болт М8-6ех25-7796 | 8 | 8 | 14 | |||
| 15 | Болт M10-6e35-7796 | Болт М10-6ех35-7796 | 13 | 13 | 15 | |||
| 16 | Болт M12-6e35-7796 | Болт М12-6ех35-7796 | 16 | 16 | 16 | |||
| 17 | Болт M14-6e40-7796 | Болт М14-6ех40-7796 | 8 | 8 | 17 | |||
| 18 | Болт M14-6e60-7796 | Болт М14-6ех60-7796 | 8 | 8 | 18 | |||
| 19 | Гайка М8-6G-5915 | Гайка М8-6G-5915 | 9 | 9 | 19 | |||
| 20 | Гайка М14-6G-5915 | Гайка М14-6G-5915 | 16 | 16 | 20 | |||
| 21 | Гайка М16-6G-5915 | Гайка М16-6G-5915 | 8 | 8 | 21 | |||
| 22 | Прокладка 24 АДО023358 | Прокладка 24 АДО023358 | 2 | 2 | 22 | |||
| 23 | Диск 8t 65G-6402 | Шайба 8Т 65Г-6402 | 9 | 9 | 23 | |||
| 24 | Диск 10t 65G-6402 | Шайба 10Т 65Г-6402 | 52 | 52 | 24 | |||
| 25 | Диск 12t 65G-6402 | Шайба 12Т 65Г-6402 | 24 | 24 | 25 | |||
| 26 | Диск A8.01-6958 | Шайба А 8.01-6958 | 20 | 20 | 26 | |||
| 27 | Диск A14.01-6958 | Шайба А 14.01-6958 | 8 | 8 | 27 |
